交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。
电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。
交流接触器过小，其触点容易产生火花、发热，甚至烧坏。
交流接触器的说明书上有使用要求，你参考选择使用就可以了。
其他答案1。
电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。
2。
接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。
依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。
常用三百八电机一个千瓦两安培。
低压六百六电机千瓦一点二安培。
高压三千伏电机四个千瓦一安培。
高压六千伏电机八个千瓦一安培。
一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。
1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。
接触器型号
在现代工业生产以及电气设备中，接触器是一种常见的电气元件，通常用于控
制电路的开关操作。
接触器的选择对于电路的运行和设备的正常工作起着至关重要的作用。
本文将介绍一些常见的接触器型号及其特点。
型号一：AC-3
AC-3型接触器是一种适用于交流电路的接触器，主要用于负载电流较大的场合，比如电机的启动和制动控制。
AC-3型接触器具有耐高温、耐磨损、抗干扰等
特点，适用于工业设备的长时间运行。
型号二：DC-5
DC-5型接触器则是一种适用于直流电路的接触器，在直流电路中起到开关和
保护作用。
DC-5型接触器具有快速、可靠的断开和闭合能力，适用于对电路响应
速度要求较高的场合。
型号三：LC1-D
LC1-D型接触器是一种常见的电磁接触器，广泛应用于空调、压缩机等领域。
它具有结构简单、安装方便、寿命长等特点，适用于对接触器稳定性要求较高的场合。
型号四：GV2
GV2型接触器是一种热保护接触器，主要用于防止电路过载而引起的设备损坏，保护电气设备的正常运行。
GV2型接触器具有灵敏的过载保护功能，能够及时切
断电路，起到保护设备的作用。
综上所述，不同型号的接触器适用于不同的电路环境和使用场合，选择合适的
接触器型号对于设备的运行稳定性和安全性至关重要。
在实际应用中，需要根据具体的电路需求和工作环境，选择适合的接触器型号，以确保设备的正常运行和安全使用。
交流接触器的选型交流接触器的选择，须根据负荷的类型及工作参数来合理选择。
大体可分为以下步骤：一、选择交流接触器的类型交流接触器根据负荷类别可分为：AC1 、AC2 、AC3及AC4 。
AC1交流接触器所对应的控制对象为无感或微感负荷，比如白炽灯等等；AC2交流接触器主要用于绕线式的异步电动机的启动及停止；AC3交流接触器的主要用途为控制鼠笼型异步电动机的运转及运行中分断；AC4交流接触器主要用于笼型异步电动机的启动、反接制动、反转及点动。
二、选择交流接触器的各种参数要根据被控制对象及工作参数（电压、电流、功率、频率及工作制等。
）来确定交流接触器具体的额定参数。
1、交流接触器的线圈电压，一般选择低一些的，这对交流接触器的绝缘等级要求就可以降低，也方便使用安全。
不过为了方便或减少设备，经常按照电网的实际电压选择。
2、若操作频率不高的电动机，比如压缩机、空调、风机、各类冲床等，交流接触器的额定电流的选择只要大于负荷额定电流就好。
交流接触器可选用CJl0、CJ20等型号。
3、对于任务重的电机，例如机床控制主电机、电梯、升降机、破碎机等，它们的平均操作频率超过100次/min，经常在起动、点动、正反向制动、反接制动等状态频繁转换，那就要选择如CJl0Z、CJl2型的交流接触器。
通常为了保证电气寿命，一般选择让交流接触器降容使用，只要交流接触器额定电流大于电机额定电流就可以了。
4、如果交流回路中的电容器投入电网或者从电网中切除时，交流接触器的选择需考虑电容器的合闸冲击电流。
通常交流接触器的额定电流可以按照电容器的额定电流的1.5倍来选择，可以选择的型号有CJ10、CJ20等。
5、用交流接触器对变压器进行控制时，必须考虑到浪涌电流的对接触器的影响大小。
通常是按照变压器额定电流的二倍来选择交流接触器，可选择的型号有CJl0、CJ20等。
6、对于中央空调控制来讲，一般是选择通用交流接触器型号CJX2系列。
7、交流接触器用于照明设备的控制，要按照照明设备额定电流的1.1～1.4倍来选择交流接触器，可以选择型号CJl0、CJ20。
怎样选择交流接触器的大小在电工学上。
接触器是一种用来接通或断开带负载的交直流主电路或大容量掌握电路的自动化切换器，主要掌握对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放爱护作用。
接触器掌握容量大。
适用于频繁操作和远距离掌握。
是自动掌握系统中的重要元件之一。
工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的帮助常闭触点断开，帮助常开触点闭合，从而接通电源。
当线圈断电时,吸力消逝, 动铁芯联动部分依靠弹簧的反作用力而分别,使主触头断开,和主触点机械相连的帮助常闭触点闭合，帮助常开触点断开，从而切断电源。
沟通接触器的选择：① 按接触器的掌握对象、操作次数及使用类别选择相应类别的接触器。
②按使用位置处线路的额定电压选择。
③ 按负载容量选择接触器主触头的额定电流。
④ 对于吸引线圈的电压等级和电流种类，应考虑掌握电源的要求。
⑤对于帮助接点的容量选择，要按联锁回路的需求数量及所连接触头的遮断电流大小考虑。
⑥ 对于接触器的接通与断开力量问题，选用时应留意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
⑦对于接触器的电寿命及机械寿命问题，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满意要求则应降容使用。
⑧选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
⑨对于照明装置适用接触器，还应考虑照明器的类型、起动电流大小、起动时间长短及长期工作电流，接触器的电流选择应不大于用电设备（线路）额定电流的90%。
对于钨丝灯及有电容补偿的照明装置，应考虑其接通电流值。
⑩设计时应考虑一、二次设备动作的全都性。
怎样根据电机选择交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。
一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。
2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。
1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。
但为了方便和减少设备，常按实际电网电压选取。
2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。
接触器类型可选用CJl0、CJ20等。
3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。
为了保证电寿命，可使接触器降容使用。
选用时，接触器额定电流大于电机额定电流。
4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。
5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。
一般地，接触器的额定电流可按电容器的额定电流的 1.5倍选取，型号选CJ10、CJ20等。
6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。
例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。
交流接触器的型号,结构,工作原理,选用,安装与使用接触器是一种自动的电磁式开关。
适用于远距离频繁地接通或断开交直流主电路及大容量掌握电路。
其主要掌握对象是电动机，也可用于掌握其他负载，如电热设备、电焊机以及电容器组等。
它不仅能实现远距离自动操作和欠电压释放爱护功能，而且具有掌握容量大、工作牢靠、操作频率高、使用寿命长等优点，因而在电力拖动系统得到了广泛应用。
依据接触器按书触头通过的电流种类不同，可分为沟通接触器和直流接触器两种。
沟通接触器的种类许多.目前常用的有我国自行设计生产的CJ0、CJ10和CJ20 等系列以及引进国外先进技术生产的B系列、3TB系列等。
另外，各种新型接触器，如真空接触器、固体接触器等在电力拖动系统中也逐步得到推广和应用。
本节以CJ10系列为例介绍沟通接触器。
一、沟通接触器的型号及含义二、沟通接触器的结构沟通接触器主要由电磁系统、触头系统、灭弧装置及帮助部件等组成。
CJ10-20型沟通接触器的结构如图3-18(a〕所示，(1)电磁系统、沟通接触器的电磁系统主要由线圈、铁芯(静铁芯)和衔铁(动铁芯)三部分组成。
其作用是利用电磁线圈的通电或断电.使衔铁和铁芯吸合或释放，从而带动动触头与静触头闭合或分断甲实现接通或断开电路的目的。
CJ10系列沟通接触器的衔铁运动方式有两种，对于额定电流为40 A 及以下的接触器。
可采纳如图3-19(a)所示的衔铁直线运动的螺管式;对于额定电流为60A及以上的接触器.可采纳如图3-10(b) 所示的衔铁绕轴转动的拍合式。
为了削减工作过程中交变磁场在铁芯中产生的涡流及磁滞损耗.避开铁芯过热，沟通接触器的铁芯和衔铁一般用E形硅钥片叠压铆成。
尽管如此.铁芯仍是沟通接触器发热的主要部件。
为增大铁芯的散热面积，又避开线圈与铁芯直接接触而受热烧毁，沟通接触器的线圈一般做成粗而短的圆衙形，并且绕在绝缘骨架上，使铁芯与线圈之间有肯定间隙.。
另外E形铁芯的中柱端面需留有0.1一0.2mm的气隙。
交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。
电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。
交流接触器过小,其触点容易产生火花、发热，甚至烧坏。
交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。
其他答案１。
电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。
ﻫ2。
接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。
根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。
常用三百八电机一种千瓦两安培。
低压六百六电机千瓦一点二安培。
高压三千伏电机四个千瓦一安培。
高压六千伏电机八个千瓦一安培。
一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。
1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。
五种常见交流接触器的型和类型介绍五种常见交流接触器的型号和类型介绍交流接触器型号很多种，今天给⼤家介绍⼀下这些交流接触器的型号，⽅便⼤家选⽤。
交流接触器主要有以下⼏种分类和相对应的型号。
1、最常⽤的就是空⽓电磁式交流接触器在接触器中，空⽓电磁式交流接触器应⽤最⼴泛，产品系列和品种最多，但其结构和⼯作原理相同，⽬前常⽤国产空⽓电磁式接触器有CDC10(正泰CJT1）、CJ12、CJ20、CJ40、CJX1、CJX2、CDC1等系列交流接触器。
2、电容配电柜常⽤的切换电容接触器切换电容接触器专⽤于低压⽆功补偿设备中，投⼊或切除电容器组，以调整电⼒系统功率因数，切换电容接触器在空⽓电磁式接触器的基础上加⼊了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。
常⽤的产品有CDC9等。
3、机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电⽓连锁机构所组成，保证在任何情况下两个接触器不能同时吸合。
常⽤的机械连锁接触器有CJX1-N、CJX2-N、CJX4-N 等。
4、未来的发展趋势智能化接触器智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本⾝还具有对运⾏⼯况⾃动识别、控制和执⾏的能⼒。
智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械连锁机构、报警模块、测量显⽰模块、通信接⼝模块等组成，它的核⼼是微处理器或单⽚机。
5、不太常⽤的特殊场合使⽤的直流接触器直流接触器结构上有⽴体布置和平⾯布置两种结构，电磁系统多采⽤绕棱⾓转动的拍合式结构，主触点采⽤双断点桥式结构或单断点转动式结构。
常⽤的直流接触器有CZ0等。
6、质量最好的真空交流接触器真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。
真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的⾦属蒸⽓来维持，因为真空具有很⾼的绝缘强度且介质回复速度很快，真空电弧的等离⼦体很快向四周扩散，在第⼀次电压过零时电弧就能熄灭。
交流接触器选型计算公式1. 根据电机额定电流选择。
- 一般来说，对于普通三相交流电动机，交流接触器的额定电流I_CJ应大于或等于电动机的额定电流I_M，即I_CJ≥ I_M。
- 对于电动机额定电流的计算，如果是三相异步电动机，其额定电流I_M=(P)/(√(3)Ucosφeta)，其中P是电动机的额定功率（单位：kW），U是电动机的额定电压（单位：V），一般为380V，cosφ是电动机的功率因数，eta是电动机的效率。
- 例如，一台三相异步电动机，额定功率P = 10kW，额定电压U = 380V，功率因数cosφ=0.85，效率eta = 0.9。
- 首先计算电动机额定电流I_M=(10×1000)/(√(3)×380×0.85×0.9)≈19.9A。
- 那么交流接触器的额定电流应选择大于或等于19.9A的型号，如可以选择额定电流为25A的交流接触器。
2. 考虑启动电流。
- 电动机在启动时会产生较大的启动电流，一般鼠笼型电动机的启动电流是额定电流的4 - 7倍。
- 为了确保交流接触器在电动机启动时能够可靠工作，对于频繁启动的电动机，交流接触器的额定电流应适当放大。
可以按照I_CJ≥ kI_M来选择，其中k为系数，对于频繁启动的电动机，k可取1.5 - 2.5。
- 例如，对于上述10kW电动机，如果是频繁启动，取k = 2，则I_CJ≥2×19.9 = 39.8A，此时应选择额定电流为40A或更大的交流接触器。
3. 控制回路电压的选择。
- 交流接触器的控制回路电压有多种，如220V、380V等。
这需要根据控制电源的实际情况来选择。
- 如果控制电源是220V的单相电源，就选择控制线圈电压为220V的交流接触器；如果控制电源是380V的三相电源中的一相，就可以选择控制线圈电压为380V的交流接触器。

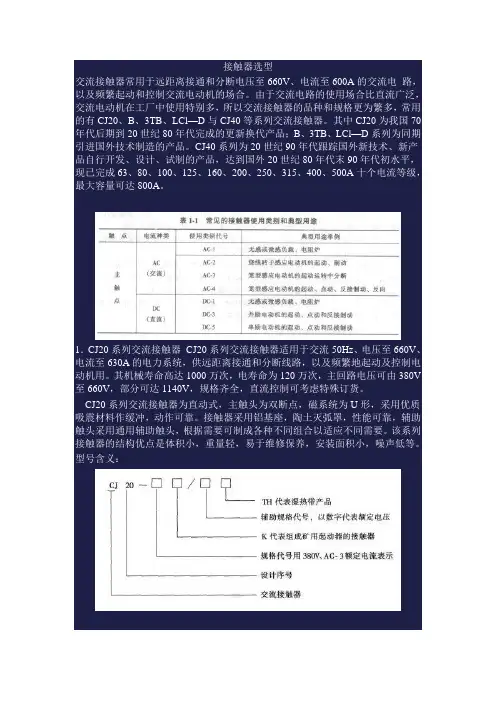

接触器选型交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。
由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。
其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。
CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达800A。
1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。
其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V 至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。
CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。
接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。
该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。
型号含义：技术数据见表1-2~1-4。
2．B系列交流接触器这是一种新型的接触器，它是引进德国BBC公司生产线和生产技术而生产的交流接触器。
该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。
B系列接触器具有正装式结构与倒装式结构两种布置形式。
正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。
1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器．2．额定电流：铭牌额定电流是指主触点的额定电流．通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断—长期工作制时的电流值．若超过8小时，必须空载开闭三次以上，以消除表面氧化膜．如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高1 0~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h．5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流．工作电流有多种，而约定发热电源只有一个．约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流．”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定．辅助触头的工作电流的确定：GN14048.5-93《低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》的附录C“某些使用类别的辅助触头名义额定值举例”中，列出目前使用较多的AC-15和DC-13的动作电流，AC-15类别中，辅助触头的Ith =2.5A时，控制电磁铁闭合状态下的功率(容量)为180VA；Ith=5A，控制功率为360VA，Ith =10A，控制功率为720VA；DC-13(直流)Ith=1A，控制功率为28W，Ith=2.5A，控制功率为6 9W，Ith=5A，控制功率为138W，Ith=10A，控制功率为275W．根据所控制的电磁铁负载功率，和微动开关(辅助触头)的电压值，就可算出它的工作电流，例如Ith=3A，可参照Ith=2.5A 的控制功率，为AC-15时，控制功率为180VA(符合AC-15用于控制大于72VA的交流电磁铁负载的规定)，180VA/380V=0.47A，180VA/220V=0.81A，就是辅助触头在380V和220V电压下的动作电流Ie；再如DC-13(控制直流电磁铁)，Ith=2.5A，控制电磁铁的容量(功率)为6 9W，69W/220V=0.31A，69W/110V=0.63A，就是辅助触头在220V和110V下的工作电流，确定辅助触头的工作电流是很重要的，因为辅助触头的通电操作性能实验，非正常接通与分断能力实验都与Ie的数值有关的Ie取大或取小都不符合产品的要求．几点补充经验与参考：（1）持续运行的设备，接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备.（2）间断运行的设备.接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备.（3）反复短时工作的设备.接触器按116-120%算.即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备.还要考虑工作环境和接触器的结构形式.这是老国标规定.新国标规定我还没见过.应该出入不大.（4）电器的四种工作制：a．八小时工作制当电器的电流回路通过一个稳定电流时，其通电时间足以达到热平衡，但超过8小时必须断开电路．b．长期工作制当电器的电流回路通过一个稳定电流时，其通电时间超过8小时也不断开电路．长期工作制又叫不间断工作制．c．短期工作制在电器的电流回路中，通电的时间与断开的时间互相交替，通电的时间比断开的时间短的工作制，并且通电的时间不足以使电器达到热平衡，而两次通电时间足以使电器温度恢复到环境温度．d．反复短时工作制在电器的电流回路中，通电的时间与断开的时间循环交替，并且有一定的比值．由于工作周期很短，所以电器达不到热平衡．反复短时工作制又叫断续周期工作制．1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
问： 22kw电动机应该选多大的交流接触器，热继电器，塑壳断路器，和进出现电缆，。
给个计算方法和元器件的型号答：1、算出额定电流I=P/1.732UcosΦ=22/1.732/0.38/0.8=22/0.53=42A2、热继电器按额定电流的1.2倍左右选择，选50A的3、塑壳断路器按额定电流的1.5倍至2倍范围选择，选60或80A的。
4、交流接触器按额定电流的2倍左右选择，选80或100A的。
5、电缆选择如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。
如果是百米以上的距离，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离于远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。
选择导线必须满足的四个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
3）大档距和小负荷还要根据导线受力情况，考虑机械强度问题，要保证导线能承受拉力.4)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
追问：那能不能给我个导线载流量的标准。
接触器的选择1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器。
2．额定电流：铭牌额定电流是指主触点的额定电流。
通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断—长期工作制时的电流值。
若超过8小时，必须空载开闭三次以上，以消除表面氧化膜。
如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高10~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h。
5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流。
工作电流有多种，而约定发热电源只有一个。
约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流。
”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。
辅助触头的工作电流的确定：GN14048.5-93《低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》的附录C“某些使用类别的辅助触头名义额定值举例”中，列出目前使用较多的AC-15和DC-13的动作电流，AC-15类别中，辅助触头的Ith=2.5A 时，控制电磁铁闭合状态下的功率(容量)为180V A；Ith=5A，控制功率为360V A，Ith=10A，控制功率为720V A；DC-13(直流)Ith=1A，控制功率为28W，Ith=2.5A，控制功率为69W，Ith=5A，控制功率为138W，Ith=10A，控制功率为275W。
交流接触器选用的7个基本原则沟通接触器选用有7个原则，如下：1、选择接触器的极数。
2、选择主电路的参数，包括额定工作电压，额定工作电流，额定通断力量和耐受过载力量等。
3、选择合适的掌握电路参数。
4、选择合适的电寿命和使用类别。
5、对于电动机用接触器，要依据电动机运行的状况来分别考虑。
对于单向运行的电动机，例如风机、水泵类负载，可按AC-3类别来选用沟通接触器；对于可逆的电动机，其反向运转、点动和反接制动时接通电流可达8倍额定电流以上，因此要按AC-4类别来选用沟通接触器。
当电动机的功率不大于630kW时，接触器应当能承受8倍额定电流至少运行10s。
选择电动机回路使用的沟通接触器额定电流，有一个阅历公式Ie=(PM×103)/(K×UN)，公式中，PM为电动机的功率，单位是kW；UN 为的额定电压；Ie为沟通接触器的额定电流；K为阅历系数，一般取值为1-1.4。
对于一般的电动机，工作电流均小于额定电流，虽然电动机的起动电流可达额定电流的4-8.4倍，但是时间短，对接触器主触头的烧蚀作用不大，所以选择沟通接触器额定电流的K系数为1.25即可。
例如电动机的功率为30kW，由式Ie=(PM×103)/(K×UN)，有Ie=(30×1000)/(1.25×380)≈63.2A，故取沟通接触器的额定电流为63A。
需要指出的是：接触器的额定通断力量应当高于通断时电路中可能消失的电流值，而接触器耐受过载电流的力量则应当高于电路中可能消失的过载电流值。
由于电路中这些数据均可以通过使用类别和工作制来确定，因此按使用类别和工作制来选用接触器是合理的。
这也是用接触器生产厂家给出的接触器选用表格的依据。
绕线转子异步电动机接通电流及分断电流都是2.5倍额定电流，可选用使用类别为AC-2的沟通接触器。
6、电热设备选用沟通接触器的原则：可按AC-1使用类别来选取，选用接触器时使得接触器的额定电流大于或等于1.2倍电热装置的额定电流即可。
交流接触器型号的选择
交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品。
在电工学上。
接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。
接触器控制容量大。
适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
通用接触器可大致分以下两类。
1交流接触器。
主要有电磁机构。
触头系统。
灭弧装置等组成。
常用的是CJ10。
CJ12。
CJ12B等系列。
2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
交流接触器的选用，应根据负荷的类型和工作参数合理选用。
具体分为以下步骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。
一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。
2．选择接触器的额定参数
根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。
1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。
但为了方便和减少设备，常按实际电网电压选取。
2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。
接触器类型可选用CJl0、CJ20等。
3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。
为了保证电寿命，可使接触器降容使用。
选用时，接触器额定电流大于电机额定电流。
