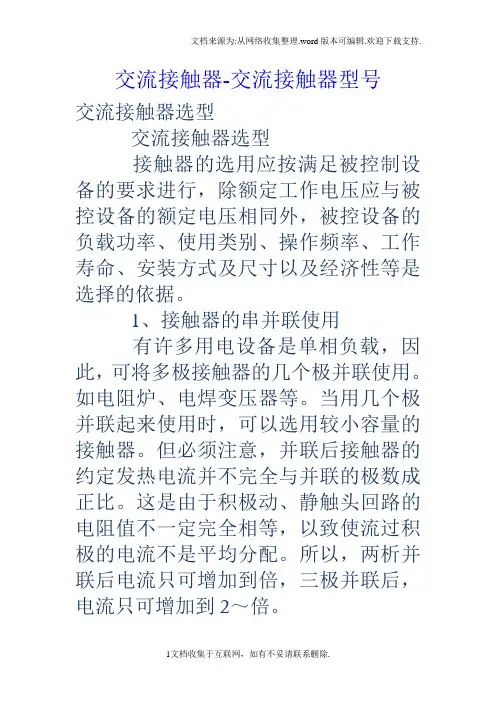

交流接触器-交流接触器型号交流接触器选型交流接触器选型接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。

1、接触器的串并联使用有许多用电设备是单相负载，因此，可将多极接触器的几个极并联使用。

如电阻炉、电焊变压器等。

当用几个极并联起来使用时，可以选用较小容量的接触器。

但必须注意，并联后接触器的约定发热电流并不完全与并联的极数成正比。

这是由于积极动、静触头回路的电阻值不一定完全相等，以致使流过积极的电流不是平均分配。

所以，两析并联后电流只可增加到倍，三极并联后，电流只可增加到2～倍。

另外，需要指出，由于并联后的各极触头不可能同时接通和断开，因此，不能提高接通和分断能力。

有时，可将接触器的几个极串联起来使用，由于触头断口的增多可以将电弧分割成许多段，提高了灭弧能力，加速电弧的熄灭。

所以几个极串联后可以提高其工作电压，但不能超过接触器的额定绝缘电压。

串联后的接触器的约定发热电流和额定工作电流不会改变。

2、电源频率的影响对于主电路而言，频率的变化影响集肤效应，频率高时集肤效应增大，对大多数的产品来说50赫与60赫对导电回路的温升影响不是很大。

但对于吸引线圈而言就需要予以注意，50赫设计的吸引线圈用于60赫时电磁线的磁通将减少，吸力也将有所减少，是否能用要看其设计的裕度。

一般情况下，用户最好按其标定值使用，订货时按使用的操作电源频率订货。

3、操作频率的影响接触器每小时操作循环数对触头的烧损影响很大，选用时应予以注意，接触器的技术参数中给出了适用的操作频率。

当用电设备的实际操作频率高于给定数值时，接触器必需降容使用。

4、控制电热设备用交流接触器的选用这类设备有电阻炉、调温加热器等，此类负载的电流波动范围很小，按使用类别分属于AC－1，接触器控制此类负载是很轻松的，而且操作也不频繁。

因此，选用接触器时，只要按接触器的约定发热电流Ith等于或大于电热设备的工作电流的倍。

五种常见交流接触器的型号和类型介绍交流接触器型号很多种，今天给大家介绍一下这些交流接触器的型号，方便大家选用。

交流接触器主要有以下几种分类和相对应的型号。

1、最常用的就是空气电磁式交流接触器在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CDC10(正泰CJT1）、CJ12、CJ20、CJ40、CJX1、CJX2、CDC1等系列交流接触器。

2、电容配电柜常用的切换电容接触器切换电容接触器专用于低压无功补偿设备中，投入或切除电容器组，以调整电力系统功率因数，切换电容接触器在空气电磁式接触器的基础上加入了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。

常用的产品有CDC9等。

3、机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电气连锁机构所组成，保证在任何情况下两个接触器不能同时吸合。

常用的机械连锁接触器有CJX1-N、CJX2-N、CJX4-N 等。

4、未来的发展趋势智能化接触器智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本身还具有对运行工况自动识别、控制和执行的能力。

智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械连锁机构、报警模块、测量显示模块、通信接口模块等组成，它的核心是微处理器或单片机。

5、不太常用的特殊场合使用的直流接触器直流接触器结构上有立体布置和平面布置两种结构，电磁系统多采用绕棱角转动的拍合式结构，主触点采用双断点桥式结构或单断点转动式结构。

常用的直流接触器有CZ0等。

6、质量最好的真空交流接触器真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。

真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的金属蒸气来维持，因为真空具有很高的绝缘强度且介质回复速度很快，真空电弧的等离子体很快向四周扩散，在第一次电压过零时电弧就能熄灭。

接触器型号
在现代工业生产以及电气设备中，接触器是一种常见的电气元件，通常用于控
制电路的开关操作。

接触器的选择对于电路的运行和设备的正常工作起着至关重要的作用。

本文将介绍一些常见的接触器型号及其特点。

型号一：AC-3
AC-3型接触器是一种适用于交流电路的接触器，主要用于负载电流较大的场合，比如电机的启动和制动控制。

AC-3型接触器具有耐高温、耐磨损、抗干扰等
特点，适用于工业设备的长时间运行。

型号二：DC-5
DC-5型接触器则是一种适用于直流电路的接触器，在直流电路中起到开关和
保护作用。

DC-5型接触器具有快速、可靠的断开和闭合能力，适用于对电路响应
速度要求较高的场合。

型号三：LC1-D
LC1-D型接触器是一种常见的电磁接触器，广泛应用于空调、压缩机等领域。

它具有结构简单、安装方便、寿命长等特点，适用于对接触器稳定性要求较高的场合。

型号四：GV2
GV2型接触器是一种热保护接触器，主要用于防止电路过载而引起的设备损坏，保护电气设备的正常运行。

GV2型接触器具有灵敏的过载保护功能，能够及时切
断电路，起到保护设备的作用。

综上所述，不同型号的接触器适用于不同的电路环境和使用场合，选择合适的
接触器型号对于设备的运行稳定性和安全性至关重要。

在实际应用中，需要根据具体的电路需求和工作环境，选择适合的接触器型号，以确保设备的正常运行和安全使用。

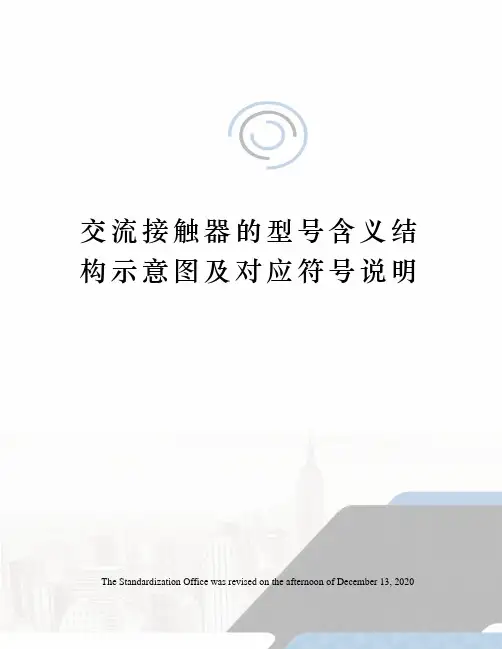

交流接触器的型号含义结构示意图及对应符号说明 The Standardization Office was revised on the afternoon of December 13, 2020交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。

它具有低电压释放保护功能，在拖动自动控制线路中被广泛应用。

接触器有交流接触器和直流接触器两大类型。

下面介绍交流接触器。

下图所示为交流接触器的结构示意图及图形符号。

1．交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。

（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。

主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起联锁或控制作用，通常有两对常开两对常闭触头。

（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。

对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。

（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。

接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接侧，2、4、6接负荷侧。

辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。

接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。

当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。

2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。

CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等,能频繁地接通或断开交直流主电路,实现远距离自动控制;它具有低电压释放保护功能,在拖动自动控制线路中被广泛应用;接触器有交流接触器和直流接触器两大类型;下面介绍交流接触器;下图所示为交流接触器的结构示意图及图形符号;1．交流接触器的组成部分1电磁机构：电磁机构由线圈、动铁心衔铁和静铁心组成;2触头系统：交流接触器的触头系统包括主触头和辅助触头;主触头用于通断主电路,有3对或4对常开触头；辅助触头用于控制电路,起联锁或控制作用,通常有两对常开两对常闭触头;3灭弧装置：容量在10A以上的接触器都有灭弧装置;对于小容量的接触器,常采用双断口桥形触头以利于灭弧；对于大容量的接触器,常采用纵缝灭弧罩及栅片灭弧结构;4其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等;接触器上标有端子标号,线圈为A1、A2,主触头1、3、5接侧,2、4、6接负荷侧;辅助触头用两位数表示,前一位为辅助触头顺序号,后一位的3、4表示常开触头,1、2表示常闭触头;接触器的控制原理很简单,当线圈接通额定电压时,产生电磁力,克服弹簧反力,吸引动铁心向下运动,动铁心带动绝缘连杆和动触头向下运动使常开触头闭合,常闭触头断开;当线圈失电或电压低于释放电压时,电磁力小于弹簧反力,常开触头断开,常闭触头闭合;2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示;接触器的图形符号如下图所示;接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器,设计序号10,重任务型,额定电流40A 主触点为3极;CJl2T-250／3为改型后的交流接触器,设计序号12,额定电流250A,3个主触点;我国生产的交流接触器常用的有CJl0,CJl2,CJX1,CJ20等系列及其派生系列产品,CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代;上述系列产品一般具有三对常开主触点,常开、常闭辅助触点各两对;直流接触器常用的有CZ0系列,分单极和双极两大类,常开、常闭辅助触点各不超过两对;除以上常用系列外,我国近年来还引进了一些生产线,生产了一些满足IE标准的交流接触器,下面作以简单介绍;CJl2B-S系列锁扣接触器用于交流50Hz,电压380V及以下、电流600A及以下的配电电路中,供远距离接通和分断电路用,并适宜于不频繁地起动和停止交流电动机;具有正常工作时吸引线圈不通电、无噪声等特点;其锁扣机构位于电磁系统的下方;锁扣机构靠吸引线圈通电,吸引线圈断电后靠锁扣机构保持在锁住位置;由于线圈不通电,不仅无电力损耗,而且消除了磁噪音;由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平;它们主要供远距离接通和分断电路,并适用于频繁地起动及控制交流电动机;3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点;额定电压为220～660V,额定电流为9～630A;3．接触器的主要技术参数和类型1额定电压：接触器的额定电压是指主触头的额定电压;交流有220V、380V 和660V,在特殊场合应用的额定电压高达1140V,直流主要有110V、220V和440V;2额定电流：接触器的额定电流是指主触头的额定工作电流;它是在一定的条件额定电压、使用类别和操作频率等下规定的,目前常用的电流等级为10A～800A;3吸引线圈的额定电压：交流有36V、127V、220V和380V,直流有24V、48V、220V和440V;4机械寿命和电气寿命：接触器是频繁操作电器,应有较高的机械和电气寿命,该指标是产品质量的重要指标之一;5额定操作频率：接触器的额定操作频率是指每小时允许的操作次数,一般为300次/h、600次/h和1200次/h;6动作值：动作值是指接触器的吸合电压和释放电压;规定接触器的吸合电压大于线圈额定电压的85%时应可靠吸合,释放电压不高于线圈额定电压的70%;常用的交流接触器有CJl0、CJl2、CJ10X、CJ20、CJXl、CJX2、3TB和3TD等系列;4．接触器的选择1根据负载性质选择接触器的类型;2额定电压应大于或等于主电路工作电压;3额定电流应大于或等于被控电路的额定电流;对于电动机负载,还应根据其运行方式适当增大或减小;4吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致;。

接触器是一种电器元件，常用于控制大电流电路的开关。

在实际应用中，选择合适的接触器参数至关重要，能够确保电气设备的正常运行、安全性和可靠性。

本文将介绍常见的接触器参数和其意义，以帮助读者更好地了解和应用接触器。

二、常见接触器参数
1. 额定电压
额定电压指接触器正常工作的电压范围。

接触器的额定电压应该与电气设备的工作电压相匹配，以确保设备正常工作。

2. 额定电流
额定电流是指接触器可以承受的最大电流。

当经过接触器的电流超过额定电流时，接触器可能会烧坏，因此需要选择具有足够大的额定电流的接触器。

3. 接触容量
接触容量指接触器能够承受的最大负载电流和最大负载电压，通常以AC或DC 开关容量表示。

选择接触器时，需要根据实际负载电流和电压选择具有足够大的容量的接触器，并且还需要考虑负载的类型和特性。

4. 动作电压和释放电压
动作电压是接触器启动的电压，而释放电压是接触器停止的电压。

对于直流电源，动作电压通常比释放电压高；而对于交流电源，则相反。

选择合适的动作电压和释放电压有助于确保接触器正常启动和停止。

5. 绝缘电阻
绝缘电阻是指在标称电源电压下，接触器的绝缘电阻。

选择具有足够高的绝缘电阻的接触器可以确保设备不会受到电击。

在选择接触器时，需要考虑以上常见参数和其意义，并根据实际需求和负载特性选择合适的接触器。

此外，在使用接触器时，还需要注意其安装位置、使用环境、使用条件和维护保养等方面的问题，以确保设备的正常运行和安全性。

1 .交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2 .交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、IOA.20A、40A、60A、IoOA、150A、250A、400A、600A o （3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5-10倍。

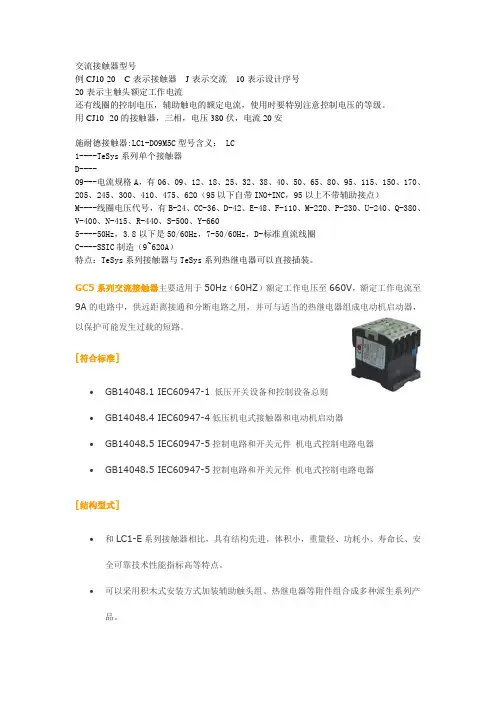

交流接触器型号例CJ10-20 C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。

用CJ10--20的接触器，三相，电压380伏，电流20安施耐德接触器:LC1-D09M5C型号含义： LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。

GC5系列交流接触器主要适用于50Hz（60HZ）额定工作电压至660V，额定工作电流至9A的电路中，供远距离接通和分断电路之用，并可与适当的热继电器组成电动机启动器，以保护可能发生过载的短路。

[符合标准]∙GB14048.1 IEC60947-1 低压开关设备和控制设备总则∙GB14048.4 IEC60947-4低压机电式接触器和电动机启动器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器[结构型式]∙和LC1-E系列接触器相比，具有结构先进，体积小，重量轻、功耗小、寿命长、安全可靠技术性能指标高等特点。

∙可以采用积木式安装方式加装辅助触头组、热继电器等附件组合成多种派生系列产品。

∙接触器除用螺钉安装外，还可以用35mm标准卡轨安装。

交流接触器型号及含义
正泰CIX2系列沟通接触器
接触器，做为继电器掌握系统当中最基本、最常见的电器元件，生产常见许多，国产的有“正泰”“德力西”等厂家，进口的有“西门子”“施耐德”等等。

型号也许多。

有许多初学电工伴侣发信息问我接触器型号的含义，当然主要是想从型号上的数字得到相关的参数。

CJX1-140
比如这个型号为CJX1-140的接触器，‘C’代表“接触器”、“J”代表“沟通”、“X”代表“小型”、“1”代表设计序号、“140”代表额定电流140A。

CJX2-3201
CJX2-3210
再比如，这两个型号的接触器，CJX2-3201和CJX2-3210，“32”是额定电流，后面的第一个字母是常开帮助触点个数，其次个数字是常闭触点个数，也就是说3201是带0个常开帮助触点，1个常闭帮助触点，而3210则是1组常开帮助触点，0组常闭触点。

还有比如这个CJX2-9511,“95”是额定电流，“11”代表1组常开帮助触
点，1组常闭帮助触点。

那就有伴侣说了，好了，知道了，按这个方法套就可以了。

其实是不对的，由于并不是所以接触器都这么表示的。

比如这两个，“3TF50”“3TB42”“50”和“42”并不是50A和42A的意思。

而是有它特别的含义，如下图所示。

所以说在平常工作中选择接触器，并不能死套它型号上的数字，肯定要先弄清晰型号的含义再选择匹配的接触器，不然简单出事故。

交流接触器的型号和额定电流怎么看？
接触器作为常用的低压控制电器之一，在电力传动系统中它的身影无处不在。

它的主要任务就是去频繁的接通或断开带负载的主电路，有时也负责大容量的控制电路，它还能实现远距离自动控制。

国产的接触器
例如CJX2系列接触器，CJX2-3210、CJX2-2510、CJX2-4011、CJX2-9511，CJX2系列的交流接触器产品。

它们的额定电流分别为32A、25A、40A、95A。

CJ20系列的接触器，CJ20-口-口/口-口，型号中的CJ表示交流接触器，20代表设计序列号，后面的分别是规格号（额定电流的表示），倒数第二个是辅助规格代号（额定电压的表示）。

还有CJ0、CJ10、CJ12、CJ19、CJX1等系列，这些基本上都是国货。

国外知名品牌的接触器
例如富士的SC-N系列接触器：SC-N1口RM/口，SC表示的是电磁接触器、N1表示的是框架电流、接下来表示的是辅助触头结构、RM表示的是可逆还是非可逆、最后表示的是操作方式。

ABB的AX系列接触器，例如AX09-30-10-80：AX表示的是接触器系列，09表示的是额定工作电流代号、30表示的是主触点数量、10表示的是辅助触点数量、80表示的是线圈电压和代号。

西门子的3TF系列的接触器，例如3TF50-22-0X-MO，3TF表示的是接触器、50代表的是额定工作电流、22代表的是辅助触头、OX代表的是线圈电压种类，最后代表的是线圈电压订货号。

施耐德的接触器系列有LC1-SK、K、D、F、B 多种系列，它的额定电流LC1-SK系列的在6A以内，而LC1-B系列的在750到1800A范围，因此具体的型号还得看清楚接触器的标识。

课题五接触器任务目标：一、能正确认识、选择安装和使用交流接触器二、熟悉接触器的分类、功能、基本结构、工作原理以及型号和含义三、掌握接触器的图形符号和文字符号任务准备（知识储备）：1、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或断开交直流主电路及大容置控制电路。

其主要控制对象是电动机，也可用于控制其他负载，如电热设备，电焊机以及电容器组等。

接触器不仅能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大、工作可靠、操作频率高、使用寿命长等优点，因而在电力拖动系统中得到了广泛应用。

2、常用接触器的类型接触器按主触头通过的电流种类，分为交流接触器和直流接触器两种。

任务进行一、交流接触器交流接触器的种类很多，目前常用的有我国自行设计生产的CJ0、CJ10和CJ20等系列以及引进国外先进技术生产的B(CJX8)系列、3TB(CJX1)系列等。

各种新型接触器，如真空接触器、固体接触器等在电力拖动系统中也逐步得到推广和应用。

本课题以CJ10系列为例介绍交流接触器。

1.交流接触器的型号及含义2.交流接触器的结构交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。

CJ10－20型交流接触器的结构如图所示。

（1）电磁系统交流接触器的电磁系统主要由线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。

其作用是利用电磁线圈的通电或断电，使衔铁和铁心吸合或释放，从而带动动触头与静触头闭合或分断，实现接通或断开电路的目的。

CJ10系列交流接触器的衔铁运动方式有两种，对于额定电流为40A及以下的接触器，采用如图a所示的衔铁直线运动的螺管式；对于额定电流为60A及以上的接触器，采用如图b所示的衔铁绕轴转动的拍合式。

为了减少工作过程中交变磁场在铁心中产生的涡流及磁滞损耗，避免铁心过热，交流接触器的铁心和衔铁一般用E形硅钢片叠压铆成。

尽管如此，铁心仍是交流接触器发热的主要部件。

为增大铁心的散热面积，又避免线圈与铁心直接接触而受热烧毁，交流接触器的线圈一般做成粗而短的圆筒形，并且绕在绝缘骨架上，使铁心与线圈之间有一定间隙。

什么是接触器?交直流接触器型号含义
接触器是一种自动的电磁开关，适用于远距离频繁地接通与断开交直流主电路及大容量控制电路。

主要控制对象是电动机，也可用于控制其他负载，如电热设备、电焊机以及电容器组等。

它不仅能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大，工作可靠，操作频率高，使用寿命长等优点。

接触器按主触头通过的电流种类，分为直流接触器与交流接触器两类。

交流接触器的型号如下：
直流接触器的型号如下：。

交流接触器的型号和额定电流怎么看？交流接触器在⽣产⽣活中⽤途⼴泛，种类繁多，新旧型号掺杂在⼀起，下⾯我来给⼤家讲讲都有哪些（⼀)CJ20系列CJ20-⼝⼝/⼝⼝含义为CJ表⽰交流接触器。

20表⽰设计序号。

横杆后第⼀个位置表⽰基本规格代号，⽤380V,AC—3额定⼯作电流值表⽰，第⼆个位置表⽰矿⽤启动器的接触器的代号⽤字母K表⽰。

斜杆后第⼀位置表⽰辅助规格代号。

第⼆位置表⽰湿热带产品派⽣代号。

例如CJ20-10它在额定⼯作电压是220或380⼯作时额定电流是10A，在660V是5.2A。

这个⼀定要注意。

(⼆）CJ12系列CJ12⼝-⼝/⼝含义为CJ表⽰交流接触器。

12表⽰设计序号。

第⼀位置表⽰派⽣代号:F-多级缝灭弧结构，B-槽⽚灭弧，Z-直流电磁，J-节电型，S-带锁扣机构。

第⼆位置表⽰额定⼯作电流，第三位置表⽰极数。

(三）CJ15系列CJ15-⼝/⼝含义CJ表⽰交流接触器。

15表⽰设计序号。

横线后第⼀位置表⽰额定电流。

第⼆位置表⽰极数。

例如CJ15-1000表⽰额定电流是1000A。

(四）CJ16(19)系列CJ16(19)-⼝⼝⼝⼝含义CJ16(19)表⽰切换电容器接触器。

横线后第⼀和第⼆位置表⽰基本规格代号。

第三位置表⽰常开辅助触头数。

第四位置表⽰常闭辅助触头数。

例如CJ16(19)-25表⽰额定电流为25A。

(五)CJ24系列CJ24⼝-⼝/⼝⼝含义CJ表⽰交流接触器。

24表⽰设计代号。

第⼀⽅块表⽰有Y为冶⾦星没有是普通型。

横杆后⽅块表⽰基本规格代号，⽤380V,AC-2额定⼯作电流⽤数值表⽰。

斜杠后第⼀位置表⽰极数。

第⼆位置表⽰湿热带产品派⽣代号⽤TH表⽰。

例如CJ24-100它在380V⼯作电压下额定电流是100A。

在660V断续周期⼯作制下额定电流为63A。

这个也要注意。

(六)CJ40系列CJ40-⼝/⼝⼝⼝含义CJ表⽰交流接触器。

40表⽰设计代号。

横线后第⼀位置表⽰基本规格代号，⽤380V,AC-3额定⼯作电流值表⽰。

接触器全面讲解及型号含义交流接触器分为两部分：线圈和衔铁，它主要有三组主触点，另外搭配一组或者两组多组辅助触点，辅助触点又分为常开和常闭。

当线圈通电的时候，线圈产生磁场，通过铁芯把衔铁吸下来。

而衔铁又带动所有的触点动作，主触点闭合，常开触点闭合，常闭触点断开。

主触点允许通过的电流较大，一般用来控制主线路的通断。

辅助触点一般用于小电流的控制电路。

带一组常闭辅助触点的接触器CJX20901的含义：C表示接触器，J表示交流，X表示小型，2表示设计序号，09表示额定工作电流是9A，01表示有0组常开辅助触点1组常闭辅助触点。

带一组常开辅助触点的接触器通过上面型号的解释，我们再看一下这个接触器，最后数字10的含义：1组常开辅助触点，0组常闭辅助触点。

带有四组辅助触点的接触器22E：表示有4组辅助触点，2组常开2组常闭。

13，14为常开，43，44为常开，21，22为常闭，31，32为常闭。

常开常闭的编号是有规律的，个位数字是1，2的一般为常闭，个位数字是3，4的一般为常开。

有的接触器的辅助触点是没有常开常闭标注的，只有数字，所以我们一定要注意。

看一下这个接触器的辅助触点是没有标注的，如果我们学会了前一个接触器常开常闭编号的规律，就能一眼看出来。

线圈电压不同选购接触器的时候还要注意线圈的工作电压，同样大小的两个接触器，线圈电压有可能不同哦。

万用表测接触器的好坏万用表测量接触器的好坏，首先要测量接触器的线圈，接触器的线圈的电阻大多都是几百欧姆。

接触器的功率越大，吸合力越大，电流也就越大，对应的线圈电阻也就越小。

如果万用表测的线圈的电阻是无穷大，那么线圈肯定开路了，如果测的线圈的电阻是0，那内部肯定短路了。

万用表测试常闭点万用表蜂鸣档测试接触器的常闭点，在没有通电的情况下，接触器的NC常闭点是闭合的，测试时有蜂鸣声。

万用表测常开点万用表测试常开点正常情况下是电阻无穷大，三组主触点都是常开点。

通电以后，常开点闭合，常闭点断开。

接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
