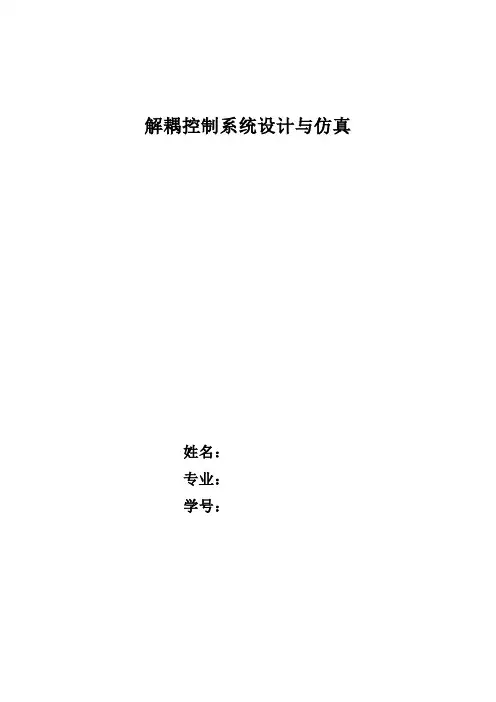

解耦控制系统设计与仿真姓名：专业：学号：第一章解耦控制系统概述1.1背景及概念在现代化旳工业生产中，不停出现某些较复杂旳设备或装置，这些设备或装置旳自身所规定旳被控制参数往往较多，因此，必须设置多种控制回路对该种设备进行控制。
由于控制回路旳增长，往往会在它们之间导致互相影响旳耦合作用，也即系统中每一种控制回路旳输入信号对所有回路旳输出都会有影响，而每一种回路旳输出又会受到所有输入旳作用。
要想一种输入只去控制一种输出几乎不也许，这就构成了“耦合”系统。
由于耦合关系，往往使系统难于控制、性能很差。
所谓解耦控制系统，就是采用某种构造，寻找合适旳控制规律来消除系统中各控制回路之间旳互相耦合关系，使每一种输入只控制对应旳一种输出，每一种输出又只受到一种控制旳作用。
解耦控制是一种既古老又极富生命力旳话题，不确定性是工程实际中普遍存在旳棘手现象。
解耦控制是多变量系统控制旳有效手段。
1.2重要分类三种解耦理论分别是：基于Morgan问题旳解耦控制，基于特性构造配置旳解耦控制和基于H_∞旳解耦控制理论。
在过去旳几十年中，有两大系列旳解耦措施占据了主导地位。
其一是围绕Morgan问题旳一系列状态空间措施，这种措施属于全解耦措施。
这种基于精确对消旳解耦措施，碰到被控对象旳任何一点摄动，都会导致解耦性旳破坏，这是上述措施旳重要缺陷。
其二是以Rosenbrock为代表旳现代频域法，其设计目旳是被控对象旳对角优势化而非对角化，从而可以在很大程度上防止全解耦措施旳缺陷，这是一种近似解耦措施。
1.3有关解法选择合适旳控制规律将一种多变量系统化为多种独立旳单变量系统旳控制问题。
在解耦控制问题中，基本目旳是设计一种控制装置，使构成旳多变量控制系统旳每个输出变量仅由一种输入变量完全控制，且不一样旳输出由不一样旳输入控制。
在实现解耦后来，一种多输入多输出控制系统就解除了输入、输出变量间旳交叉耦合，从而实现自治控制，即互不影响旳控制。
互不影响旳控制方式，已经应用在发动机控制、锅炉调整等工业控制系统中。

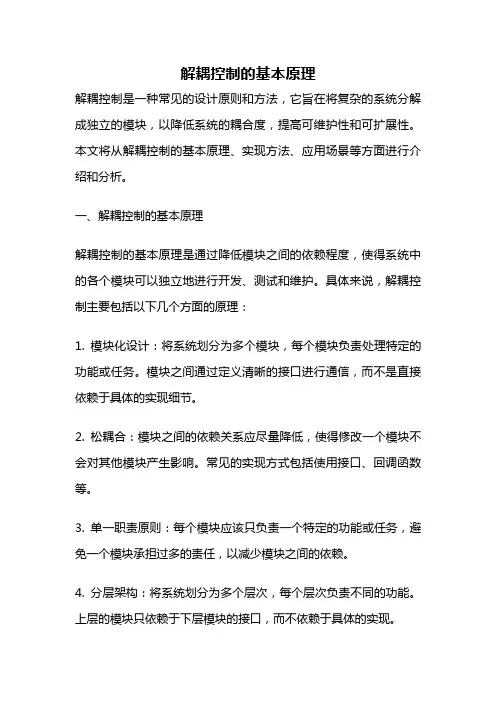

解耦控制的基本原理解耦控制是一种常见的设计原则和方法，它旨在将复杂的系统分解成独立的模块，以降低系统的耦合度，提高可维护性和可扩展性。
本文将从解耦控制的基本原理、实现方法、应用场景等方面进行介绍和分析。
一、解耦控制的基本原理解耦控制的基本原理是通过降低模块之间的依赖程度，使得系统中的各个模块可以独立地进行开发、测试和维护。
具体来说，解耦控制主要包括以下几个方面的原理：1. 模块化设计：将系统划分为多个模块，每个模块负责处理特定的功能或任务。
模块之间通过定义清晰的接口进行通信，而不是直接依赖于具体的实现细节。
2. 松耦合：模块之间的依赖关系应尽量降低，使得修改一个模块不会对其他模块产生影响。
常见的实现方式包括使用接口、回调函数等。
3. 单一职责原则：每个模块应该只负责一个特定的功能或任务，避免一个模块承担过多的责任，以减少模块之间的依赖。
4. 分层架构：将系统划分为多个层次，每个层次负责不同的功能。
上层的模块只依赖于下层模块的接口，而不依赖于具体的实现。
二、解耦控制的实现方法解耦控制的实现方法多种多样，根据具体的应用场景和需求可以选择不同的方法。
以下是一些常用的实现方法：1. 接口隔离原则：定义清晰的接口，每个模块只依赖于自己需要的接口，而不依赖于其他模块不需要的接口。
这样可以避免模块之间的不必要的耦合。
2. 依赖注入：通过将依赖关系的创建和管理交给外部容器来实现解耦。
模块只需要声明自己需要的依赖，由外部容器来负责注入具体的实现对象。
3. 事件驱动：模块之间通过发布-订阅模式进行通信，一个模块发生的事件会被其他模块接收并进行相应的处理。
这样可以实现模块之间的解耦。
4. 消息队列：模块之间通过消息队列进行通信，一个模块将消息发送到队列中，其他模块从队列中获取消息并进行相应的处理。
消息队列可以实现模块之间的异步解耦。
三、解耦控制的应用场景解耦控制在软件开发中有着广泛的应用场景，下面列举几个常见的场景：1. 分布式系统：在分布式系统中，各个节点之间需要进行通信和协作。

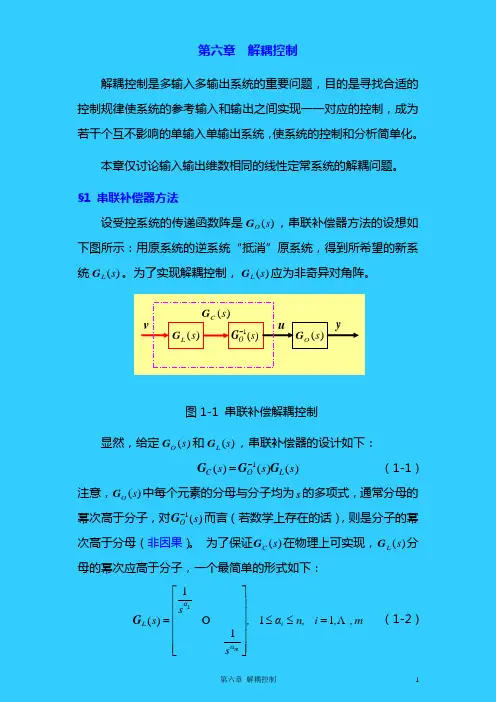

第六章 解耦控制解耦控制是多输入多输出系统的重要问题，目的是寻找合适的控制规律使系统的参考输入和输出之间实现一一对应的控制，成为若干个互不影响的单输入单输出系统，使系统的控制和分析简单化。
本章仅讨论输入输出维数相同的线性定常系统的解耦问题。
§1 串联补偿器方法设受控系统的传递函数阵是)(s O G ，串联补偿器方法的设想如下图所示：用原系统的逆系统“抵消”原系统，得到所希望的新系统)(s L G 。
为了实现解耦控制，)(s L G 应为非奇异对角阵。
图1-1 串联补偿解耦控制显然，给定)(s O G 和)(s L G ，串联补偿器的设计如下：)()()(1s s s L O C G G G -=（1-1）注意，)(s O G 中每个元素的分母与分子均为s 的多项式，通常分母的幂次高于分子，对)(1s O -G 而言（若数学上存在的话），则是分子的幂次高于分母（非因果）。
为了保证)(s C G 在物理上可实现，)(s L G 分母的幂次应高于分子，一个最简单的形式如下：m ,,i n,α,s s s i ααL m1111)(1=≤≤⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡=G （1-2）[定义1-1] 传递函数阵为非奇异对角阵的系统称为输入输出解耦系统，简称为解耦系统。
[定义1-2] 对角元素为α阶积分器的解耦系统称为α阶积分型解耦系统，简称为D I 系统。
uv)(s C G(s O G )(s O G (sO G )(s L G(sO G )(1s O -G(sO G y[例1-1] 求一个串联补偿器使下述系统实现解耦控制。
⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡++-+-=11)1(1111)(s s s s s ss O G 解：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+--++=-s s s s s s s O 2)1(212121)(221G 由于)()()(1s s s L O C G G G -=，为了保证)(s C G 可实现，可选：⎥⎦⎤⎢⎣⎡=s s s L 1,1diag)(G 从而得到：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡+--++=22222)1(212121)(s s ss s s ss s CG思考：本例中，)(s L G 还可以取其它形式吗？如：⎥⎦⎤⎢⎣⎡s 1,1diag ， ⎥⎦⎤⎢⎣⎡21,1diag s s §2状态反馈＋输入变换串联补偿器增加了系统的动态，实现起来也比较复杂。
解耦控制的名词解释解耦控制是计算机科学中一个重要概念，被广泛应用于软件设计及程序开发中。
解耦控制的含义是将单一的程序模块或对象之间的依赖性降至最低限度，从而提高软件的灵活性、可重用性和可维护性。
本文将从以下几个方面对解耦控制的定义、原则及应用进行简要解释。
一、解耦控制的定义解耦控制是一种软件设计方法，旨在降低程序模块或对象之间的相互依赖性，从而提高可维护性、可扩展性和可重用性。
通过解除模块间的强关联关系，使各模块之间的独立性增加，也便于实现模块的替换和改写。
二、解耦控制的原则1.高内聚、低耦合原则高内聚指的是一个模块或对象内部的操作之间高度相关，而与其他模块或对象的关系较少；低耦合是指各个模块或对象之间的依赖关系较少，相对独立。
这两项原则是解耦控制的核心观念，是实现代码可维护性和可扩展性的必备条件。
2.接口分离原则该原则指在设计类或对象的接口时应尽量避免出现过于复杂的接口。
应该根据调用方的需要，将类或对象的接口分成多个小的接口，以便实现多个功能之间的解耦。
3.依赖倒置原则该原则指依赖于抽象，而不是具体的实现。
在软件设计中，应该从抽象层面出发，尽量避免直接依赖于具体的实现。
三、解耦控制的应用在软件设计中，采用解耦控制的方法可以实现更好的模块化设计，促进模块化的开发和重用。
1.模块化设计通过在系统架构上采用模块化的设计思路，可以将系统中的功能模块分解为相对独立的模块。
这样可以使模块之间的耦合度降低，便于模块的调整、维护和替换。
2.代码复用通过将一些独立的功能实现为软件库或者模块，可以提高代码复用率，节省重复的开发时间。
同时，采用解耦控制的方法，也可以使复用的代码与原有的代码相对独立，从而更好地实现复用代码的维护和升级。
总之，解耦控制是一种非常重要的软件设计原则，具有实际的应用意义。
采用解耦控制的方法可以使软件更加健壮、易于维护，同时也有助于提高代码的重用率和程序的可扩展性。

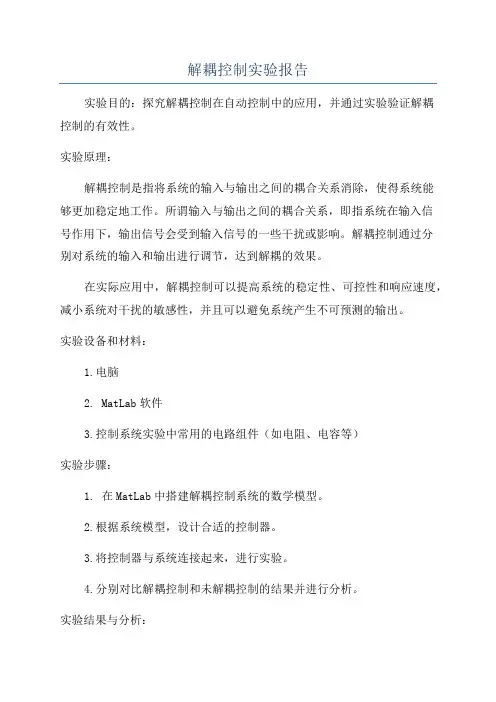

解耦控制实验报告
实验目的：探究解耦控制在自动控制中的应用，并通过实验验证解耦
控制的有效性。
实验原理：
解耦控制是指将系统的输入与输出之间的耦合关系消除，使得系统能
够更加稳定地工作。
所谓输入与输出之间的耦合关系，即指系统在输入信
号作用下，输出信号会受到输入信号的一些干扰或影响。
解耦控制通过分
别对系统的输入和输出进行调节，达到解耦的效果。
在实际应用中，解耦控制可以提高系统的稳定性、可控性和响应速度，减小系统对干扰的敏感性，并且可以避免系统产生不可预测的输出。
实验设备和材料：
1.电脑
2. MatLab软件
3.控制系统实验中常用的电路组件（如电阻、电容等）
实验步骤：
1. 在MatLab中搭建解耦控制系统的数学模型。
2.根据系统模型，设计合适的控制器。
3.将控制器与系统连接起来，进行实验。
4.分别对比解耦控制和未解耦控制的结果并进行分析。
实验结果与分析：
在实验中，我们选择了一个典型的控制系统模型进行解耦控制实验。
实验结果显示，在解耦控制的情况下，系统的输出比未解耦控制的情况下更加稳定，且对干扰信号的响应更加迅速。
这说明解耦控制可以有效地降低系统的耦合性，提高系统的控制性能。
实验总结：
通过本次实验，我们深入了解了解耦控制在自动控制中的应用，并验证了解耦控制的有效性。
在实际应用中，解耦控制可以提高系统的稳定性和可控性，减小系统的不确定性和干扰影响，从而使系统能够更加稳定地工作。
因此，解耦控制在自动控制中具有广泛的应用前景。
解耦控制的基本原理解耦控制是一种通过拆分控制系统成为多个相对独立的子系统，从而实现对系统的分析、设计和调节的控制策略。
其基本原理是将控制系统分解成互不影响的几个子系统，并用相应的子控制器来单独控制每个子系统的行为。
这样做的好处是可以减少系统的复杂性，提高系统的可调节性和可靠性，同时也方便了系统的分析和优化。
1.系统拆分：将整个控制系统分解为若干个子系统，每个子系统对应一个相对独立的动态行为。
通过这种方式，将控制系统的复杂度分解为多个较简单的子系统，从而减少控制的难度。
2.子系统控制：为每个子系统设计相应的控制器，以独立地控制每个子系统的动态行为。
通过精确地控制每个子系统的输入和输出，可以实现对整个控制系统的有效控制。
3.反馈控制：每个子系统的控制器可以通过反馈控制的方式，根据系统输出与期望输出之间的差异来调整输入信号。
这样可以实时地修正系统的误差，使系统更加稳定和可靠。
4.信息交互：通过适当的信息交互，将各个子系统的状态和参数信息传递给其他子系统，以实现协同工作。
这样可以保证整个控制系统的统一性和一致性。
电力系统是一个由多个发电机、负荷和输电线路组成的复杂网络。
为了保证电力系统的稳定运行，需要对电力系统进行控制和调节。
解耦控制在电力系统中的应用主要包括两个方面：解耦发电机和解耦负荷。
解耦发电机是指将电力系统中的每个发电机视为一个独立的子系统，并为每个发电机设计相应的控制器。
这样可以实现对发电机的独立控制，使各个发电机之间的影响减小，从而提高电力系统的稳定性。
解耦负荷是指将电力系统中的每个负荷视为一个独立的子系统，并为每个负荷设计相应的控制器。
这样可以实现对负荷的独立控制，使各个负荷之间的影响减小，从而提高电力系统的可靠性。
在电力系统中，可以通过测量发电机的频率、电压和功率等参数，并基于这些测量结果进行分析和优化。
通过控制发电机的输入信号，可以调整发电机的输出功率，从而实现电力系统的稳定供电。
类似地，通过测量负荷的功率需求和电压电流等参数，并基于这些测量结果进行分析和优化。
实验三 系统解耦控制一、实验目的1、 掌握解耦控制的基本原理和实现方法。
2、 学习利用模拟电路实现解耦控制及实验分析。
二、实验仪器1、 TDN —AC/ACS 型自动控制系统实验箱一台2、 示波器3、 万用表三、实验原理与内容一般多输入多输出系统的矩阵不是对角阵，每一个输入量将影响所有输出量，而每一个输出量同样受到所有输入量的影响，这种系统称为耦合系统。
系统中引入适当的校正环节使传递矩阵对角化，实现某一输出量仅受某一输入量的控制，这种控制方式为解耦控制，其相应的系统称为解耦系统。
解耦系统输入量与输出量的维数必相同，传递矩阵为对角阵且非奇异。
1、 串联控制器()c G s 实现解耦。
图3-1用串联控制器实现解耦耦合系统引入控制器后的闭环传递矩阵为1()[()()()]()()p c p c s I G s G s H s G s G s -Φ=+ （3-1）左乘[()()()]p c I G s G s H s +，整理得1()()()[()()]p c G s G s s I H s s -=Φ-Φ （3-2）式中()s Φ为所希望的对角阵，阵中各元素与性能指标要求有关，在()H s 为对角阵的条件下，1[()()]I H s s --Φ仍为对角阵， 11()()()[()()]c p G s G s s I H s s --=Φ-Φ （3-3）设计串联控制器()c G s 可使系统解耦。
2、 用前馈补偿器实现解耦。
解耦系统如图3-2，图3-2 用前馈控制器实现解耦解耦控制器的作用是对输入进行适当变换实现解耦。
解耦系统的闭环传递函数1()[()]()()p p d s I G s G s G s -Φ=+ （3-4） 式中()s Φ为所希望的闭环对角阵，经变换得前馈控制器传递矩阵1()()[()]()d p p G s G s I G s s -=+Φ （3-5）3、 实验题目双输入双输出单位反馈耦合系统结构图如图。
解耦控制的基本原理解耦控制是一种常用的软件设计原则，旨在减少系统中各个模块之间的依赖关系，提高系统的灵活性和可维护性。
本文将介绍解耦控制的基本原理，并探讨其在软件开发中的应用。
解耦控制的基本原理是将一个复杂的系统拆分成多个相互独立的模块，各模块之间通过接口进行通信。
这样做的好处是，当一个模块发生变化时，只需要修改该模块的代码，而不会影响到其他模块。
这样可以降低系统的耦合度，使系统更易于维护和扩展。
在软件开发中，解耦控制的应用非常广泛。
首先，在模块化的架构设计中，我们可以将系统划分为多个模块，每个模块负责不同的功能。
通过定义清晰的接口和协议，各个模块之间可以独立开发和测试，最后再进行集成。
这种模块化的设计可以提高开发效率，同时也方便后续的维护和升级。
在分布式系统中，解耦控制也非常重要。
分布式系统由多个独立的节点组成，节点之间通过网络进行通信。
为了实现解耦控制，我们可以使用消息队列等中间件来实现节点之间的异步通信。
通过将消息发送到队列中，发送方和接收方之间是解耦的，可以独立进行扩展和修改。
这种解耦控制的设计可以提高系统的可伸缩性和容错性。
在前后端分离的架构中，解耦控制也是非常重要的。
通过将前端和后端拆分成独立的两个模块，前端负责用户界面的展示，后端负责逻辑处理和数据存储。
通过定义良好的接口和协议，前后端之间可以独立开发和测试，最后再进行集成。
这种解耦控制的设计可以提高开发效率，同时也方便前后端的升级和替换。
解耦控制是一种重要的软件设计原则，可以提高系统的灵活性和可维护性。
通过将系统拆分成多个相互独立的模块，并通过接口进行通信，可以降低系统的耦合度，使系统更易于维护和扩展。
在模块化的架构设计、分布式系统和前后端分离的架构中，解耦控制都有着广泛的应用。
因此，掌握解耦控制的原理和方法，对于软件开发人员来说是非常重要的。
工业生产解耦控制方法分析汇报人：2023-12-20•引言•工业生产解耦控制方法概述•工业生产解耦控制方法应用案例目录•工业生产解耦控制方法改进与优化•工业生产解耦控制方法实施效果评估与展望01引言随着工业生产的不断发展，对生产过程的控制要求越来越高。
解耦控制方法作为一种有效的控制策略，能够提高工业生产过程的稳定性和效率，降低能耗和污染，具有重要的应用价值。
工业生产解耦控制方法的意义在工业生产过程中，各个工艺环节之间往往存在耦合关系，导致控制难度增加。
为了解决这一问题，研究者们提出了各种解耦控制方法，通过对工艺环节的解耦处理，实现对生产过程的精确控制。
工业生产解耦控制方法的背景背景与意义国内外研究现状国内研究现状近年来，国内研究者们在解耦控制方法方面取得了重要进展。
例如，一些研究者提出了基于模型预测控制的解耦控制方法，通过建立数学模型对生产过程进行预测和控制。
此外，还有一些研究者将人工智能技术应用于解耦控制方法中，提高了控制精度和效率。
国外研究现状在国外，研究者们也对解耦控制方法进行了广泛的研究。
例如，一些研究者提出了基于自适应控制的解耦控制方法，通过对工艺环节的在线调整实现解耦。
此外，还有一些研究者将鲁棒控制理论应用于解耦控制方法中，提高了系统的抗干扰能力。
02工业生产解耦控制方法概述解耦控制概念及原理解耦控制是一种通过消除或减小系统各部分之间的耦合关系，使系统各部分之间的作用相互独立，从而提高系统控制性能的方法。
解耦控制原理通过设计合理的控制器，使得系统各部分之间的耦合关系得到消除或减小，从而使系统各部分之间的作用相互独立，达到提高系统控制性能的目的。
通过设计合理的PID控制器，使得系统各部分之间的耦合关系得到消除或减小，从而实现解耦控制。
PID解耦控制通过设计状态反馈控制器，使得系统各部分之间的耦合关系得到消除或减小，从而实现解耦控制。
状态反馈解耦控制通过设计输出反馈控制器，使得系统各部分之间的耦合关系得到消除或减小，从而实现解耦控制。
