3电力系统元件参数及等值电路电力系统的元件参数和等值电路是电力系统中至关重要的部分,它们决定了电力系统的性能和运行稳定性。
在电力系统中,主要的元件包括变压器、发电机、电力线路、开关设备等,这些元件各自具有不同的参数和等值电路模型。
下面将介绍电力系统中常见的元件参数以及它们的等值电路模型。
1.变压器变压器是电力系统中常见的元件之一,它主要用于改变电压的大小。
变压器的参数包括变比、额定功率、绕组电阻、绕组电感等。
变压器的等值电路模型通常包括两个绕组,每个绕组都包含一个电阻和一个电感。
变压器的等值电路模型可以用来计算电流、功率损耗等。
2.发电机发电机是用来将机械能转化为电能的设备,它的参数包括额定功率、功率因数、电压、电流等。
发电机的等值电路模型通常包括一个电动势、一个串联阻抗和一个并联电导。
发电机的等值电路模型可以用来计算电压、电流、功率输出等。
3.电力线路电力线路是电力系统中用来传输电能的设备,它的参数包括线路长度、线路电阻、线路电抗等。
电力线路的等值电路模型通常包括一个串联电阻和一个并联电抗。
电力线路的等值电路模型可以用来计算电压降、损耗功率等。
4.开关设备开关设备是电力系统中用来控制电路通断的设备,它的参数包括额定电流、额定电压、动作特性等。
开关设备的等值电路模型通常包括一个串联电阻和一个并联电容。
开关设备的等值电路模型可以用来计算电流、电压、功率损耗等。
总结来说,电力系统中的元件参数和等值电路是电力系统设计和运行的基础。
了解各个元件的参数和等值电路模型,可以帮助工程师设计和分析电力系统,确保其正常运行和稳定性。
同时,不同元件之间的参数和等值电路模型之间也需要考虑其相互影响,以确保整个电力系统的协调运行。
因此,对电力系统中的元件参数和等值电路模型有深入的了解是非常重要的。
.-电力变压器的参数与数学模型————————————————————————————————作者:————————————————————————————————日期:电力变压器的参数与数学模型2.3.1理想变压器对于理想变压器,假定:绕组电阻为零;因此绕组损耗I2R为零。
铁心磁导率是无穷大,所以铁心磁阻为零。
不计漏磁通;即整个磁通为铁心和一次侧绕组、二次侧绕组相交链的磁通。
不计铁心损耗。
图2-20双绕组变压器内部结构图2-21 双绕组变压器示意图从安培和法拉第定律知:(2-46)磁场强度矢量Hc 为(2-47)其中,磁场强度、磁感应强度和磁通量的关系为由于理想变压器铁心磁导率为无限大,则磁阻R c近似为零。
(2-48)上式可写为:图2-21为双绕组变压器的示意图。
(2-49)或者图2-21中的标记点表示电压E1和E2,在标记点侧是+极,为同相。
如果图2-21中的其中一个电压极性反向,那么E1与E2相位相差180o。
匝数比k定义如下:理想单相双绕组变压器的基本关系为(2-50)(2-51)由推导可得两个关于复功率和阻抗的关系如下。
图2-21中流进一次侧绕组的复功率为(2-52)代入(2-50)和(2-51)(2-53)可见,流进一次侧绕组的复功率S1与流出二次侧绕组的复功率S2相等。
即理想变压器没有有功和无功损耗。
如果阻抗Z2与图2-21中理想变压器的二次侧绕组相连,那么(2-54)这个阻抗,当折算到一次侧时,为(2-55)因此,与二次侧绕组相连的阻抗Z2折算到一次侧,需将Z2乘以匝数比的平方k2。
2.3.2实际双绕组变压器1.简化条件实际单相双绕组变压器,与理想变压器的区别如下:计及绕组电阻;铁心磁导率为有限值;磁通不完全由铁心构成;计及铁心有功和无功损耗。
图2-22实际单相双绕组变压器的等效电路图电阻串联于图中一次侧绕组,用于计及该绕组损耗I2R。
电抗为一次绕组的漏电抗,串联于一次绕组用于计及一次绕组的漏磁通。
2.3-电力变压器的参数与数学模型电力变压器的参数与数学模型2.3.1理想变压器对于理想变压器,假定:绕组电阻为零;因此绕组损耗I2R为零。
铁心磁导率是无穷大,所以铁心磁阻为零。
不计漏磁通;即整个磁通为铁心和一次侧绕组、二次侧绕组相交链的磁通。
不计铁心损耗。
图2-20双绕组变压器内部结构图2-21 双绕组变压器示意图从安培和法拉第定律知:(2-46)磁场强度矢量Hc 为(2-47)其中,磁场强度、磁感应强度和磁通量的关系为由于理想变压器铁心磁导率为无限大,则磁阻R c近似为零。
(2-48)上式可写为:图2-21为双绕组变压器的示意图。
(2-49)或者图2-21中的标记点表示电压E1和E2,在标记点侧是+极,为同相。
如果图2-21中的其中一个电压极性反向,那么E1与E2相位相差180o。
匝数比k定义如下:理想单相双绕组变压器的基本关系为(2-50)(2-51)由推导可得两个关于复功率和阻抗的关系如下。
图2-21中流进一次侧绕组的复功率为(2-52)代入(2-50)和(2-51)(2-53)可见,流进一次侧绕组的复功率S1与流出二次侧绕组的复功率S2相等。
即理想变压器没有有功和无功损耗。
如果阻抗Z2与图2-21中理想变压器的二次侧绕组相连,那么(2-54)这个阻抗,当折算到一次侧时,为(2-55)因此,与二次侧绕组相连的阻抗Z2折算到一次侧,需将Z2乘以匝数比的平方k2。
2.3.2实际双绕组变压器1.简化条件实际单相双绕组变压器,与理想变压器的区别如下:计及绕组电阻;铁心磁导率为有限值;磁通不完全由铁心构成;计及铁心有功和无功损耗。
图2-22实际单相双绕组变压器的等效电路图电阻串联于图中一次侧绕组,用于计及该绕组损耗I2R。
电抗为一次绕组的漏电抗,串联于一次绕组用于计及一次绕组的漏磁通。
这个漏磁通是仅与一次绕组交链的磁通的组成部分,它引起电压降落,对应且超前。
漏电抗引起无功损耗。
类似的,二次绕组中串联了电阻和电抗。

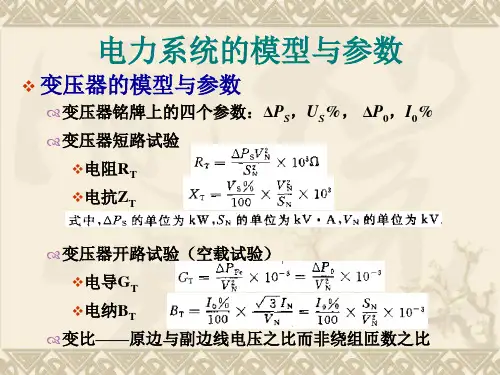

第二节变压器的参数和数学模型⏹双绕组变压器的参数和数学模型⏹三绕组变压器的参数和数学模型⏹自耦变压器的参数和数学模型一.双绕组变压器的参数和数学模型⏹阻抗⏹电阻变压器的电阻是通过变压器的短路损耗,其近似等于额定总铜耗。
我们通过如下公式来求解变压器电阻:(MV A)Rt—电阻(欧)•电抗在电力系统计算中认为,大容量变压器的电抗和阻抗在数值上接近相等,可近似如下求解:Uk —阻抗电压(%),Un —额定电压(kV ),Sn —额定容量(MV A ) Xt —电抗⏹导纳⏹电导 变压器电导对应的是变压器的铁耗,近似等于变压器的空载损耗,因此变压器的电导可如下求解:⏹电纳在变压器中,流经电纳的电流和空载电流在数值上接近相等,其求解如下:二.三绕组变压器的参数和数学模型⏹按三个绕组容量比的不同有三种不同的类型:100/100/100、100/50/100、100/100/50⏹按三个绕组排列方式的不同有两种不同的结构:升压结构:中压内,低压中,高压外降压结构:低压内,中压中,高压外•电阻由于容量的不同,对所提供的短路损耗要做些处理 ⏹⏹对于100/50/100或100/100/50首先,将含有不同容量绕组的短路损耗数据归算为额定电流下的值。
例如:对于100/50/100然后,按照100/100/100计算电阻的公式计算各绕组电阻。
2. 电抗⏹根据变压器排列不同,对所提供的短路电压做些处理:一般来说,所提供的短路电压百分比都是经过归算的三.自耦变压器的参数和数学模型就端点条件而言,自耦变压器可完全等值于普通变压器,但由于三绕组自耦变压器第三绕组的容量总小于变压器的额定容量,因此需要进行归算。
❖对于旧标准:❖对于新标准,也是按最大短路损耗和经过归算的短路电压百分比值进行计算。
第二章 电力系统各元件的特性和数学模型一.电力线路的参数和数学模型二.负荷的参数和数学模型第三节 电力线路的参数和数学模型⏹电力线路结构简述电力线路按结构可分为架空线:导线、避雷线、杆塔、绝缘子和金具等电缆:导线、绝缘层、保护层等架空线路的导线和避雷线导线:主要由铝、钢、铜等材料制成避雷线:一般用钢线1. 架空线路的导线和避雷线❖认识架空线路的标号×××××—×/×钢线部分额定截面积主要载流部分额定截面积J 表示加强型,Q表示轻型J 表示多股线表示材料,其中:L表示铝、G表示钢、T表示铜、HL表示铝合金例如:LGJ—400/50表示载流额定截面积为400、钢线额定截面积为50的普通钢芯铝线。
❖为增加架空线路的性能而采取的措施目的:减少电晕损耗或线路电抗。
▪多股线:其安排的规律为:中心一股芯线,由内到外,第一层为6股,第二层为12股,第三层为18股,以此类推▪扩径导线:人为扩大导线直径,但不增加载流部分截面积。
不同之处在于支撑层仅有6股,起支撑作用。
▪分裂导线:又称复导线,其将每相导线分成若干根,相互间保持一定的距离。
但会增加线路电容。
2. 架空线路的绝缘子架空线路使用的绝缘子分为:针式(35KV以下线路)和悬式(35KV及以上线路)通常可根据绝缘子串上绝缘子的片数来判断线路电压等级,一般一个绝缘子承担1万V左右的电压。
3. 架空线路的换位问题目的在于减少三相参数不平衡整换位循环:指一定长度内有两次换位而三相导线都分别处于三个不同位置,完成一次完整的循环。
换位方式分为:滚式换位和换位杆塔换位• 电力线路的阻抗•有色金属导线架空线路的电阻有色金属导线指铝线、钢芯铝线和铜线每相单位长度的电阻:s r /1ρ=其中: 铝的电阻率为31.5铜的电阻率为18.8考虑温度的影响则:[])20(120-+=t r r t α2.有色金属导线三相架空线路的电抗 最常用的电抗计算公式:其中:1g —对数(高等数学)41105.0lg 6.42-⨯⎪⎭⎫ ⎝⎛+=r m r D f x μπ311 /cabc ab m m r r D D D D cm mm D Hz f cm mm r km x =--=--Ω-),或几何均距()交流电频率(数,对铜、铝,导线材料的相对导磁系)或导线的半径()导线单位长度的电抗(μμ进一步可得到:还可以进一步改写为:在近似计算中,可以取架空线路的电抗为:0.40欧/km•分裂导线三相架空线路的电抗分裂导线采用了改变导线周围的磁场分布,等效地增加了导线半径,从而减少了导线电抗。
可以证明:4. 钢导线三相架空线路的电抗钢导线与铝、铜导线的主要差别在于钢导线导磁。
5. 电缆线路的阻抗电缆线路的结构和尺寸都已经系列化,这些参数可事先测得并0157.0lg 1445.01+=r D x m r r r D x m 779.0','lg 1455.01==根导线间的距离:某根导线与其余1)(0157.0lg 1445.011312)1(113121-==+=-n d d d rd d d d r r n r D x n n n mn n eq eq m r m r D x μ0157.0lg 1445.01+=由制造厂家提供。
一般,电缆线路的电阻略大于相同截面积的架空线路,而电抗则小得多。
• 电力线路的导纳•三相架空线路的电纳其电容值为:最常用的电纳计算公式:架空线路的电纳变化不大,一般为•分裂导线线路的电纳10lg 0241.061-⨯=r D C m (S/km) 10lg 58.761-⨯=rD b m km S /1085.26-⨯(S/km ) 10lg 58.761-⨯=eq m r D b•架空线路的电导线路的电导取决于沿绝缘子串的泄漏和电晕绝缘子串的泄漏:通常很小电晕:强电场作用下导线周围空气的电离现象导线周围空气电离的原因:是由于导线表面的电场强度超过了某一临界值,以致空气中原有的离子具备了足够的动能,使其他不带电分子离子化,导致空气部分导电。
确定由于电晕产生的电导,其步骤如下:1.确定导线表面的电场强度2.电晕起始电场强度空气介电常数其中:-==εεπϕrD r U r QE m r ln 2大气压力空气的相对密度气象系数粗糙系数其中:,----+==b m m t b m m E cr273002996.0 4.212121δδδ3. ,得电晕起始电压或临界电压4. 每相电晕损耗功率5. 求线路的电导6. 对于分裂导线在第一步时做些改变实际上,在设计线路时,已检验了所选导线的半径是否能满足晴朗天气不发生电晕的要求,一般情况下可设 g =0四.电力线路的数学模型电力线路的数学模型是以电阻、电抗、电纳和电导来表示线路cr r E E =为单位为相电压的有效值,以KV U r D r m m r D r E U cr mm cr cr -==lg 3.49ln 21δ()521025241)()/( )(-⨯+=--=∆m c cr c c D r f k k V U k m k W U U k P δϕϕ线路实际运行电压)(km S U P g g / 10321-⨯∆=()n d r n k r D r U n k r Q k E m eq m m m r πεπϕsin 121ln 2-+===的等值电路。
分两种情况讨论:• 一般线路的等值电路一般线路:中等及中等以下长度线路,对架空线为300km ;对电缆为100km 。
不考虑线路的分布参数特性,只用将线路参数简单地集中起来的电路表示。
二.负荷的参数和数学模型⏹负荷用有功功率P 和无功功率Q 来表示。
第二章 电力系统各元件的特性和数学模型一.电力网络的数学模型•标幺值的折算•电压等级的归算•等值变压器模型•电力网络的数学模型•标幺值⏹基本概念•有名制:在电力系统计算时,采用有单位的阻抗、导纳、电压、电流和功率等进行计算。
•标幺制:在电力系统计算时,采用没有单位的阻抗、导纳、电压、电流和功率等进行计算。
•基准值:对于相对值的相对基准。
三者之间的关系:标幺制=有名制/基准值4)基本级:将参数和变量归算至同一个电压级。
一般取网络中最高电压级为基本级。
⏹标幺制的优点:线电压和相电压的标幺值数值相等,三相功率和lb B l g G l x X l r R 1111 ====单相功率的标幺值数值相等。
⏹选择基准值的条件:❖基准值的单位应与有名值的单位相同❖阻抗、导纳、电压、电流、功率的基准值之间也应符合电路的基本关系功率的基准值=100MV A电压的基准值=参数和变量归算的额定电压2. 电压级的归算⏹有名值的电压级归算对于多电压级网络,都需将参数或变量归算至同一电压级——基本级。
⏹标幺值的电压级归算❖将网络各元件阻抗、导纳以及网络中各点电压、电流的有名值都归算到基本级,然后除以与基本级相对应的阻抗、导纳、电压和电流的基准值。
❖将未经归算的各元件阻抗、导纳以及网络中各点电压、电流的有名值除以由基本级归算到这些量所在电压级的阻抗、导纳、电压和电流的基准值。
B B B B B B B B Y Z Z I U I U S /133===B B B B B B B B B U S I U S Y S U Z 3///22===。
