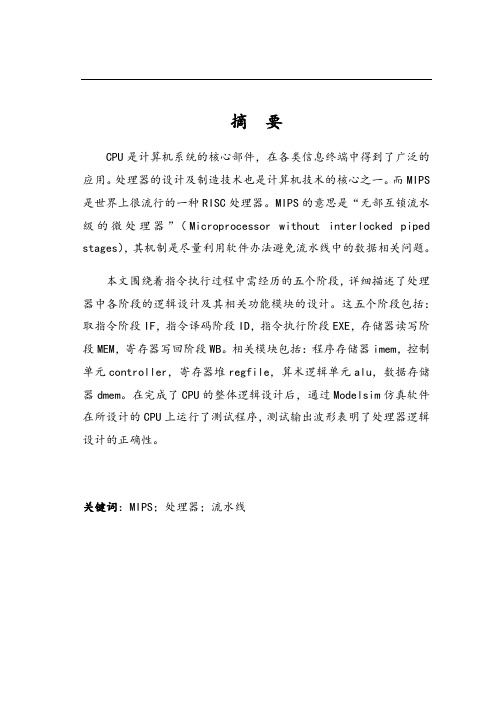

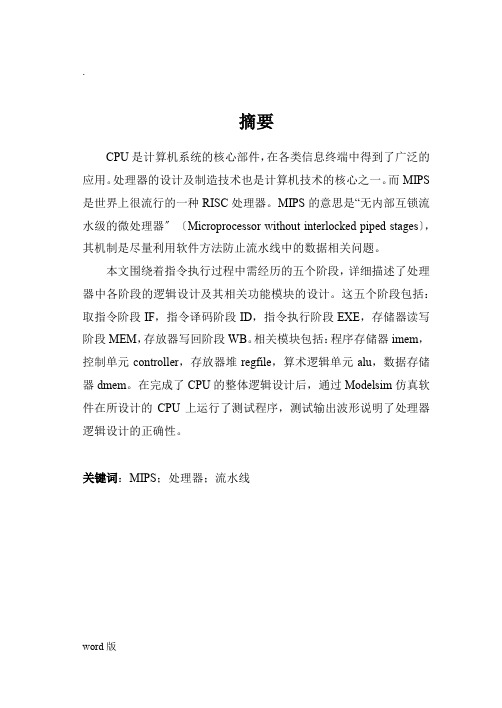

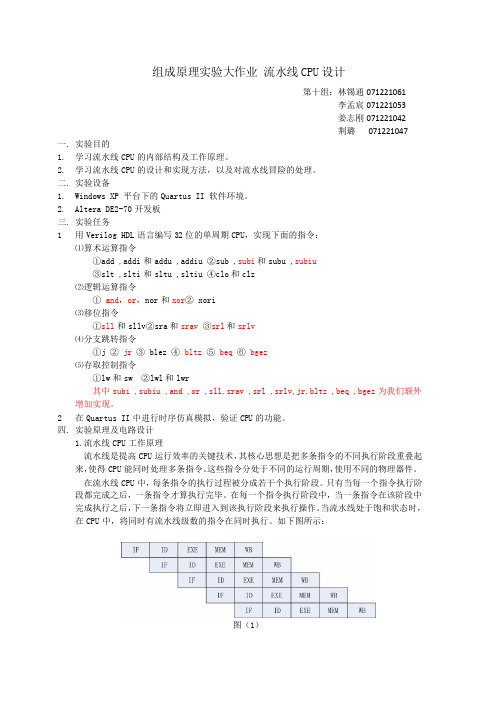

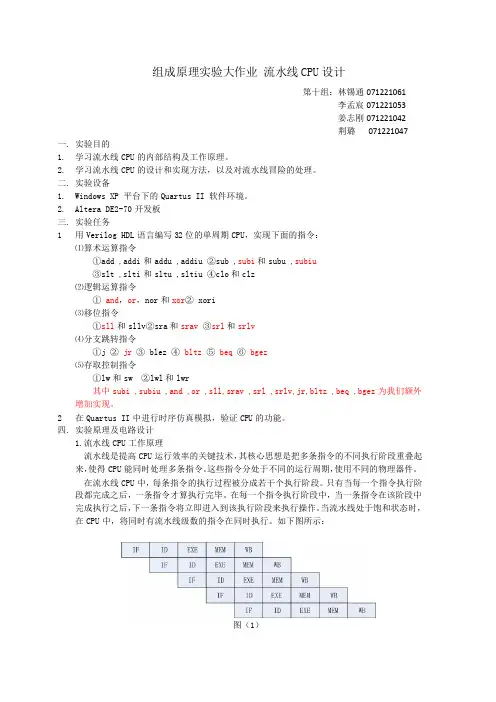

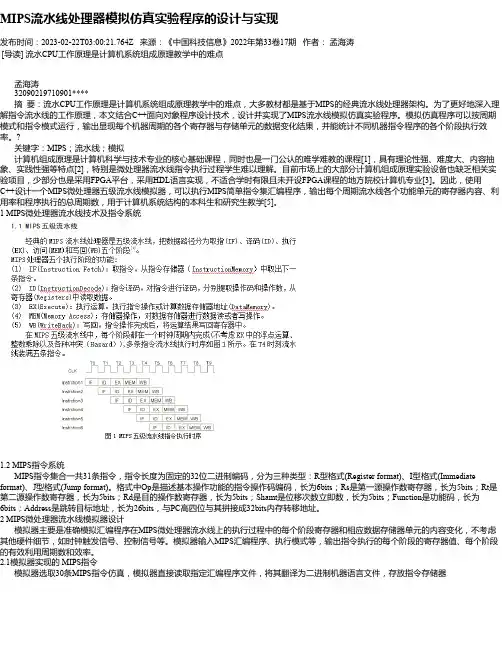

华科组成原理课程设计-MIPS流水线CPU

类MIPS单周期微处理器设计实验报告专业：班级：学号：姓名：一、微处理器各模块设计各模块的框图结构如上图所示。

由图可知，该处理器包含指令存储器、数据存储器、寄存器组、ALU单元、符号数扩张、控制器、ALU控制译码以及多路复用器等。

图中还忽略了一个单元：时钟信号产生器，而且以上各个部件必须在时钟信号的控制下协调工作。

1.指令存储器的设计指令寄存器为ROM类型的存储器，为单一输出指令的存储器。

因此其对外的接口为clk、存储器地址输入信号（指令指针）以及数据输出信号（指令）。

（1）在IP wizard 中配置ROM，分配128个字的存储空间，字长为32位宽。

（2）选择输入具有地址寄存功能，只有当时钟上升沿有效时，才进行数据的输出。

（3）配置ROM内存空间的初始化COE文件。

最后单击Generate按钮生成IROM模块。

2.数据存储器的设计数据存储器为RAM类型的存储器，并且需要独立的读写控制信号。

因此其对外的接口输入信号为clk、we、datain、addr；输出信号为dataout。

数据存储器基本建立过程同ROM的建立。

3.寄存器组设计寄存器组是指令操作的主要对象，MIPS中一共有32个32位寄存器。

在指令的操作过程中需要区分Rs、Rt、Rd的地址和数据，并且Rd的数据只有在寄存器写信号有效时才能写入，因此该模块的输入为clk、RegWriteAddr、RegWriteData、RegWriteEn、RsAddr、RtAddr、reset；输出信号为RsData、RtData。

由于$0一直输出0，因此当RsAddr、RtAddr为0时，RsData以及RtData 必须输出0，否则输出相应地址寄存器的值。

另外，当RegWriteEn有效时，数据应该写入RegWriteAddr寄存器。

并且每次复位时所有寄存器都清零。

代码如下：module regFile(input clk,input reset,input [31:0] regWriteData,input [4:0] regWriteAddr,input regWriteEn,output [31:0] RsData,output [31:0] RtData,input [4:0] RsAddr,input [4:0] RtAddr);reg[31:0] regs[0:31];assign RsData = (RsAddr == 5'b0)?32'b0:regs[RsAddr];assign RtData = (RtAddr == 5'b0)?32'b0:regs[RtAddr];integer i;always @(posedge clk)beginif(!reset)beginif(regWriteEn==1)beginregs[regWriteAddr]=regWriteData;endendelsebeginfor(i=0;i<31;i=i+1)regs[i]=0;regs[31]=32'hffffffff;endendendmodule4.ALU设计在这个简单的MIPS指令集中，微处理器支持add、sub、and、or、slt运算指令，需要利用ALU单元实现运算，同时数据存储指令sw、lw也需要ALU单元计算存储器地址，条件跳转指令beq需要ALU来比较两个寄存器是否相等。

(完整版)M I P S处理器设计说明西安邮电大学实践课程报告书课程名称：计算机组成与实践院（系）名：电子工程学院称专业班级：**学号/姓名：**实习时间：2015年3月6日至2015年6月19日1 课程主要目的本课程是在上学期《计算机组成与设计》课程学习的基础上，通过实践课的方式，依照集成电路设计流程，完成一个简单独立硬件功能电路模块的设计，从而到达对《计算机组成与设计》课程的深入理解和提高电路设计的实践能力，从理论和实验的结合中巩固计算机基本知识，熟练掌握电路设计的基本流程和原理，同时，加深对MIPS系统的组成部件及其电路结构，原理和功能的理解，掌握利用硬件描述语言和EDA工具进行MIPS设计的一般方法。

2 课程的主要内容和任务MIPS是典型的32位定长指令字RISC处理器，要求深入理解MIPS处理器的内部结构及工作原理。

采用verilogHDL设计一个兼容MIPS指令格式，具有10条以上指令功能的单周期CPU硬件电路，该32位MIPS设计内容主要包括系统中的基本组成部件（存储器，指令寄存器，寄存器堆，算术逻辑运算器，程序计数器，多路选择器，符号扩展等）的设计，仿真及硬件下载的方法和过程。

设计过程中使用ISE仿真工具完成设计电路的仿真验证。

3总体设计方案3.1指令及其功能表：（1）R型指令：（2）I型指令：（3）J型指令：3.2总体结构设计：该MIPS主要由8个模块组成，各个子模块分别设计其特定的功能，最终利用一个总的模块进行子模块间连接，使得整个CPU能连贯执行指令，在仿真结果中观察设计结果，最终进行硬件下载，验证设计。

其中各个模块简单功能如下：（1）存储器模块：具备基本的读写功能，用于存放数据和指令。

（2）寄存器堆模块：由32个32位的寄存器组成，提供较大的存储空间，用于存放暂存数据和指令。

（3）算术逻辑运算器模块：执行加减法等算术运算，与非或等逻辑运算，以及比较移位传送等操作的功能部件，是该CPU的设计核心部分，存在不同的运算处理功能，是体现实验设计结果正确性的模块。
