XL4013降压型直流电源变换器芯片(大功率型)

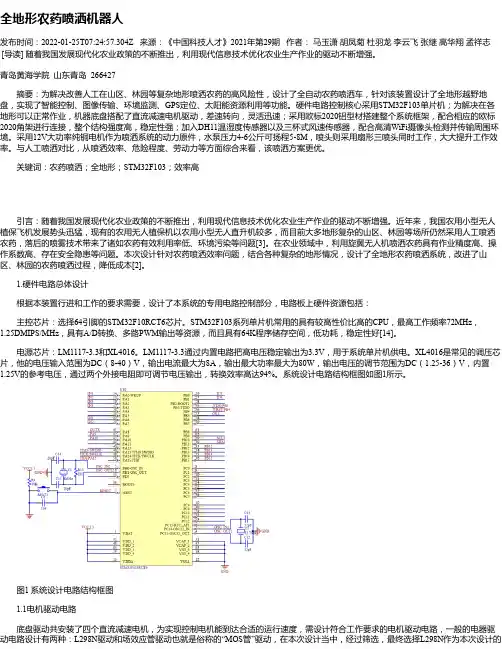

全地形农药喷洒机器人发布时间：2022-01-25T07:24:57.304Z 来源：《中国科技人才》2021年第29期作者：马玉潇胡凤菊杜羽龙李云飞张继高华翔孟祥志[导读] 随着我国发展现代化农业政策的不断推出，利用现代信息技术优化农业生产作业的驱动不断增强。

青岛黄海学院山东青岛 266427摘要：为解决改善人工在山区、林园等复杂地形喷洒农药的高风险性，设计了全自动农药喷洒车，针对该装置设计了全地形越野地盘，实现了智能控制、图像传输、环境监测、GPS定位、太阳能资源利用等功能。

硬件电路控制核心采用STM32F103单片机；为解决在各地形可以正常作业，机器底盘搭配了直流减速电机驱动，差速转向，灵活迅速；采用欧标2020铝型材搭建整个系统框架，配合相应的欧标2020角架进行连接，整个结构强度高，稳定性强；加入DH11温湿度传感器以及三杯式风速传感器，配合高清WiFi摄像头检测并传输周围环境。

采用12V大功率纯铜电机作为喷洒系统的动力原件，水泵压力4-6公斤可扬程5-8M，喷头则采用扇形三喷头同时工作，大大提升工作效率。

与人工喷洒对比，从喷洒效率、危险程度、劳动力等方面综合来看，该喷洒方案更优。

关键词：农药喷洒；全地形；STM32F103；效率高引言：随着我国发展现代化农业政策的不断推出，利用现代信息技术优化农业生产作业的驱动不断增强。

近年来，我国农用小型无人植保飞机发展势头迅猛，现有的农用无人植保机以农用小型无人直升机较多，而目前大多地形复杂的山区、林园等场所仍然采用人工喷洒农药，落后的喷雾技术带来了诸如农药有效利用率低、环境污染等问题[3]。

在农业领域中，利用旋翼无人机喷洒农药具有作业精度高、操作系数高、存在安全隐患等问题。

本次设计针对农药喷洒效率问题，结合各种复杂的地形情况，设计了全地形农药喷洒系统，改进了山区、林园的农药喷洒过程，降低成本[2]。

1.硬件电路总体设计根据本装置行进和工作的要求需要，设计了本系统的专用电路控制部分，电路板上硬件资源包括：主控芯片：选择64引脚的STM32F10RCT6芯片。

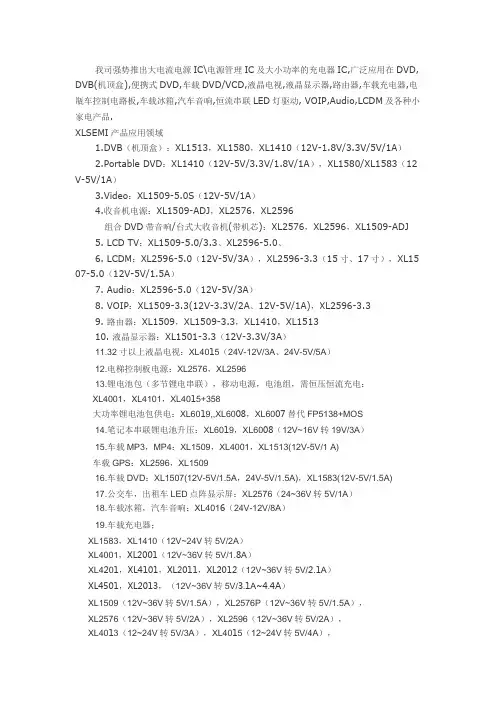

我司强势推出大电流电源IC\电源管理IC及大小功率的充电器IC,广泛应用在DVD, DVB(机顶盒),便携式DVD,车载DVD/VCD,液晶电视,液晶显示器,路由器,车载充电器,电瓶车控制电路板,车载冰箱,汽车音响,恒流串联LED灯驱动, VOIP,Audio,LCDM及各种小家电产品.XLSEMI产品应用领域1.DVB（机顶盒）：XL1513，XL1580，XL1410（12V-1.8V/3.3V/5V/1A）2.Portable DVD：XL1410（12V-5V/3.3V/1.8V/1A），XL1580/XL1583（12 V-5V/1A）3.Video：XL1509-5.0S（12V-5V/1A）4.收音机电源：XL1509-ADJ，XL2576，XL2596组合DVD带音响/台式大收音机(带机芯)：XL2576，XL2596，XL1509-ADJ5. LCD TV：XL1509-5.0/3.3、XL2596-5.0、6. LCDM：XL2596-5.0（12V-5V/3A），XL2596-3.3（15寸、17寸），XL15 07-5.0（12V-5V/1.5A）7. Audio：XL2596-5.0（12V-5V/3A）8. VOIP：XL1509-3.3(12V-3.3V/2A、12V-5V/1A)，XL2596-3.39. 路由器：XL1509，XL1509-3.3，XL1410，XL151310. 液晶显示器：XL1501-3.3（12V-3.3V/3A）11.32寸以上液晶电视：XL4015（24V-12V/3A、24V-5V/5A）12.电梯控制板电源：XL2576，XL259613.锂电池包（多节锂电串联），移动电源，电池组，需恒压恒流充电：XL4001，XL4101，XL4015+358大功率锂电池包供电：XL6019,,XL6008，XL6007替代FP5138+MOS14.笔记本串联锂电池升压：XL6019，XL6008（12V~16V转19V/3A）15.车载MP3，MP4：XL1509，XL4001，XL1513(12V-5V/1 A)车载GPS：XL2596，XL150916.车载DVD：XL1507(12V-5V/1.5A，24V-5V/1.5A)，XL1583(12V-5V/1.5A)17.公交车，出租车LED点阵显示屏：XL2576（24~36V转5V/1A）18.车载冰箱，汽车音响：XL4016（24V-12V/8A）19.车载充电器；XL1583，XL1410（12V~24V转5V/2A）XL4001，XL2001（12V~36V转5V/1.8A）XL4201，XL4101，XL2011，XL2012（12V~36V转5V/2.1A）XL4501，XL2013，（12V~36V转5V/3.1A~4.4A）XL1509（12V~36V转5V/1.5A），XL2576P（12V~36V转5V/1.5A），XL2576（12V~36V转5V/2A），XL2596（12V~36V转5V/2A），XL4013（12~24V转5V/3A），XL4015（12~24V转5V/4A），XL2001（12~24V转5V/1.8A），XL2011（12~24V转5V/2.1A），XL2012（12~24V转5V/2.4A），XL2013（12~24V转5V/3.2A）,车充产品可以替代GL2576，GL2596，AX3007，AX3111，ACT4515，ACT4070，49 4+MOS，7500+MOS等方案20.上网本，笔记本车载充电器：60W以下的应用XL6009，XL6010，XL6011替代FP5138+MOS的方案，优点：线路简单，可靠性高升压方案（输入：10V~14V，输出：16V/19V，输出电流：2A，3A）升降压方案（输入：10V~30V，输出：12V/19V，输出电流：2A，3A）21.MR16射灯：XL30023*1W，4*1W ，5*1WLED模组驱动AC12V（DC10~16V）电子变压器升压供电：XL6003 5~7*1W，XL6005 10*1W车顶灯恒压输出，降压结构：XL1509车顶灯恒压输出，升压结构：XL6007，XL6008车顶灯恒压输出，升降压结构：XL6007，XL6008舞台灯XL2576，XL150922.电瓶车控制电路板：XL7001（60V转12V/5V/0.5A）23.安防产品：车载摄像头（小摄像头）供电：XL1509，XL1513小区，马路，建筑用的大摄像头，高速球供电：XL2596，XL1501摄像头里面用红外的LED灯驱动：XL1513，XL1530，XL1410市电和蓄电池混合供电：需要升降压应用XL6007，XL6008小区，大厦可视门铃对讲4寸，7寸屏供电：XL1509-ADJ，XL1410，XL1513，XL15 83（12V转5V/500mA）指示灯板：XL1513，XL141024.液晶电视数字屏，解码板电源驱动板：XL1513，XL153025.太阳能路灯，路标灯，庭院灯和5V~32V低压供电LED驱动，升降压应用领域：XL6003，XL6004，XL600526.大功率车载电源，降压，限流：XL4003+358，XL4005+358，XL4012+35827.降压型应用：XL4003，XL4005，XL4012可以替代PWM IC+MOS管等类似方案升压型应用：XL6007，XL6009，XL6010可以替代PWM IC+MOS管等类似方案升降压型应用：SEPIC BUCK-BOOST结构XL6007，XL6009，XL6010可以替代P WM IC+MOS管类似方案28.DVB：XL6007，XL6008马达天线供电(12V BOOST 19V/800mA)可以替代PWM IC+MOS管类似方案 CCD/CATVPMP/DSC/DSV/STB/VGA CardDPF(数码相框)PDALE D Panel背光LCD Panel背光移动电源应急充电器，可以替代FP5210+MOS，FP6210升压应用领域29.升压，恒压LED模组驱动：XL6007，XL6008，可以替代FP5210+MOS，FP621 0升压应用领域30.17寸以下LED背光驱动：XL6007，可以替代AMC3202的应用领域[1]XL14102APWM降压DC/DC，SOP8，输入3.6-18V，输出1.22V-16V转换效率高达90%，可替代BM1410A，TD1410，AP1512，AP1513，RM1410，GT1510，EC94 10，EC9410C，SD46520，ACT4060功能兼容AOZ1010AI，AOZ1015AI，EC9406[2]XL15833APWM降压DC/DC，SOP8，输入3.6-20V，输出1.23V-18V转换效率高达90%，可替代MP2355，ACT4060，MP1583，ZA3020，AOZ1014，MP1593[3]XL15132APWM降压DC/DC，SOP8，输入3.6-18V，输出0.8V-16V转换效率高达90%，可替代AP1513，OCP2020，BM1513/A，AX3101，RM2060，CX1513，EC9 413，AP1510，AP1520，AP1533，AP1534，AP5002功能兼容AOZ1010AI，AOZ1015AI，EC9406[4]XL15303APWM降压DC/DC，SOP8，输入3.6-18V，输出0.8V-16V转换效率高达90%，可替代AP1530，AP1538，AP1539，[5]XL25763APWM降压DC/DC，TO263/TO220，输入电压范围3.6-45V，可完全替换AE2576，BM2576，TD2576，AP1512/A，LM2576，LM2576，MIK2575，MIK2576A MC2576，OCP2006，HWD2575，EC942576[6]XL25963APWM降压DC/DC，TO263/TO220，输入电压范围3.6-45V，可完全替换AE2596，BM2596，TD2596，AP1501/A，AP1506，LM2596，AMC2596，MIK2596，OCP2011，OCP2016，GT1500，GT1504，AX2596，EC9401，CM2596S[7]XL15092APWM降压DC/DC，SOP8，输入3.6-36V，转换效率高达90%，功能替换LM2594，AE1509，TD1509，AP1509，OCP2019，HWD61410，EC9409，CM25 93.[8]XL4001，XL4101，XL4201，XL4501车载充电器，点烟器，恒流LED驱动，专用芯片150K2A/3A外部可调限流PWM降压DC/DC输入4.6V-40V可替代2576+431+324方案，34063+MOS+431+324方案[9]XL15073APWM降压DC/DC，TO252，输入3.6-36V，转换效率高达85%可完全替换AE1507，TD1507，AP1507，OCP2017，EC9407[10]XL4015大电流5APWM降压DC/DC，输入8-36V，输出0.8V-33V转换效率高达95%(功能兼容)---AOZ1014，LM2677，LM2678，LM2679[11]XL4012大电流12APWM降压DC/DC，TO220输入8-40V，输出0.8V-33V转换效率高达95%(功能兼容)---LM2677，LM2678，LM2679。

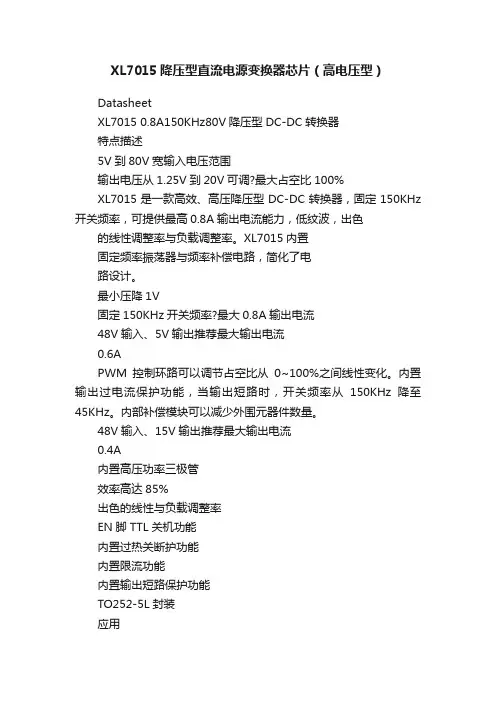

XL7015降压型直流电源变换器芯片（高电压型）DatasheetXL7015 0.8A150KHz80V降压型DC-DC转换器特点描述5V到80V宽输入电压范围输出电压从1.25V到20V可调?最大占空比100%XL7015是一款高效、高压降压型DC-DC转换器，固定150KHz 开关频率，可提供最高0.8A输出电流能力，低纹波，出色的线性调整率与负载调整率。

XL7015内置固定频率振荡器与频率补偿电路，简化了电路设计。

最小压降1V固定150KHz开关频率?最大0.8A输出电流48V输入、5V输出推荐最大输出电流0.6APWM控制环路可以调节占空比从0~100%之间线性变化。

内置输出过电流保护功能，当输出短路时，开关频率从150KHz降至45KHz。

内部补偿模块可以减少外围元器件数量。

48V输入、15V输出推荐最大输出电流0.4A内置高压功率三极管效率高达85%出色的线性与负载调整率EN脚TTL关机功能内置过热关断护功能内置限流功能内置输出短路保护功能TO252-5L封装应用电动车控制器供电通信图1.XL7015封装XL7015 0.8A150KHz80V降压型DC-DC转换器引脚配置图2.XL7015引脚配置表1.引脚说明引脚号1引脚名描述电源输入引脚，支持DC5V~80V范围电压输入，需要在VIN与GND之间并联电解电容以消除噪声。

VIN2 3SW功率开关输出引脚，SW是输出功率的开关节点。

接地引脚。

GND反馈引脚，通过外部电阻分压网络，检测输出电压进行调整。

参考电压为1.25V。

4 5FBEN使能引脚，低电平工作，高电平关机，悬空时为低电平。

XL7015 0.8A150KHz80V降压型DC-DC转换器方框图图3.XL7015方框图典型应用图4.XL7015系统参数测量电路XL7015E1TO252-5L2500只每卷XLSEMI 无铅产品，产品型号带有“E1”后缀的符合RoHS 标准。

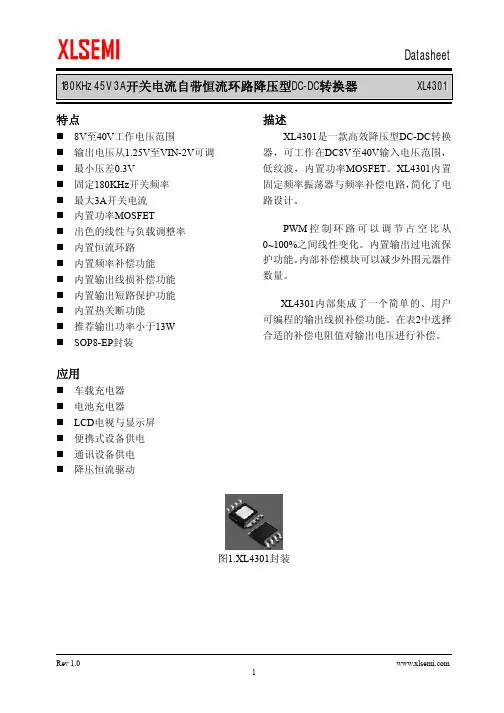

180KHz 45V 3A 开关电流自带恒流环路降压型DC-DC 转换器 XL4301特点8V 至40V 工作电压范围 输出电压从1.25V 至VIN-2V 可调 最小压差0.3V 固定180KHz 开关频率 最大3A 开关电流 内置功率MOSFET 出色的线性与负载调整率 内置恒流环路 内置频率补偿功能内置输出线损补偿功能 内置输出短路保护功能 内置热关断功能 推荐输出功率小于13W SOP8-EP 封装应用车载充电器 电池充电器 LCD 电视与显示屏 便携式设备供电 通讯设备供电 降压恒流驱动描述XL4301是一款高效降压型DC-DC 转换器，可工作在DC8V 至40V 输入电压范围，低纹波，内置功率MOSFET 。

XL4301内置固定频率振荡器与频率补偿电路，简化了电路设计。

PWM 控制环路可以调节占空比从0~100%之间线性变化。

内置输出过电流保护功能。

内部补偿模块可以减少外围元器件数量。

XL4301内部集成了一个简单的、用户可编程的输出线损补偿功能。

在表2中选择合适的补偿电阻值对输出电压进行补偿。

图1.XL4301封装180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL43012. XL4301引脚配置引脚名称180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301图3. XL4301方框图典型应用（车载充电）图4. XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301图5.XL4301系统参数测量电路（VIN=8V~40V,VOUT=5V/0.1A~2.5A）Efficiency VS Output current180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301 图10.XL4301系统参数测量电路（VIN=8V~40V,VOUT=5V/0.1A~2.5A）180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301物理尺寸SOP8-EP180KHz 45V 3A开关电流自带恒流环路降压型DC-DC转换器XL4301重要申明XLSEMI保留在任何时间、在没有任何通报的前提下，对所提供的产品和服务进行更正、修改、增强的权利。

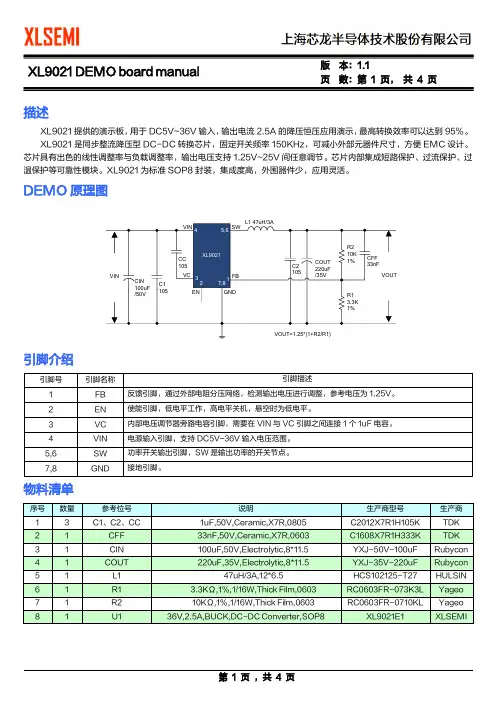

页数：第1 页，共4 页描述XL9021提供的演示板，用于DC5V~36V输入，输出电流2.5A的降压恒压应用演示，最高转换效率可以达到95%。

XL9021是同步整流降压型DC-DC转换芯片，固定开关频率150KHz，可减小外部元器件尺寸，方便EMC设计。

芯片具有出色的线性调整率与负载调整率，输出电压支持1.25V~25V间任意调节。

芯片内部集成短路保护、过流保护、过温保护等可靠性模块。

XL9021为标准SOP8封装，集成度高，外围器件少，应用灵活。

DEMO原理图引脚介绍物料清单页数：第2 页，共4 页DEMO实物图实物图正面实物图反面PCB布局PCB顶层截图PCB底层截图页 数：第 3 页， 共 4 页典型性能参数E f f i c i e n c y (%)Output current(A)O u t p u t v o l t a g e (V )Output current(A)5.0V 输出效率曲线 5.0V 输出线性调整率与负载调整率曲线瞬态负载响应波形瞬态负载响应波形（VIN=12V ，VOUT=5.0V ，IOUT=0.1至1A ） （VIN=24V ，VOUT=5.0V ，IOUT=0.1至1A ）EN 引脚开关机波形 EN 引脚开关机波形（VIN=12V ，VOUT=5.0V ，IOUT=0.5A ） （VIN=24V ，VOUT=5.0V ，IOUT=0.5A ）页数：第4 页，共4 页应用信息输入电容选择在连续模式中，转换器的输入电流是一组占空比约为VOUT/VIN的方波。

为了防止大的瞬态电压，必须采用针对最大RMS电流要求而选择低ESR(等效串联电阻)输入电容器。

对于大多数的应用，1个100uF的输入电容器就足够了，它的放置位置尽可能靠近XL9021的位置上。

最大RMS电容器电流由下式给出：IRMS≈IMAX*√VOUT(VIN-VOUT)VIN其中，最大平均输出电流IMAX等于峰值电流与1/2 峰值纹波电流之差，即IMAX=ILIM-△IL/2。

XL4015 5A 降压型直流电源变换器芯片(大功率型 )XL4015 5A 降压型直流电源变换器芯片(大功率型 ) 产品名称： XL4015 5A 降压型直流电源变换器芯片(大功率型 ) 产品型号： XL4015 产品展商：深圳劲锐佳科技有限公司产品文档：无相关文档简单介绍 XL4015 5A 降压型直流电源变换器芯片 (大功率型 ) 1、最大输出电流：5A ；2、最高输入电压： XL4015 为 8~36V 3 、输出电压： ADJ (0.8V) 可调； 4、振动频率： 180kHz ；5、转换效率： 85%～ 95%（不同电压输出时的效率不同）；6、控制方式： PWM ；7、工作温度范围： -40℃～ +125℃ 8、工作模式：低功耗/正常两种模式可外部控制； XL4015 5A 降压型直流电源变换器芯片 (大功率型 )1、最大输出电流： 5A ；2、最高输入电压： XL4015 为8~36V3 、输出电压： ADJ (0.8V) 可调；4、振动频率：160kHz ；5、转换效率： 85%～ 95%（不同电压输出时的效率不同）；6、控制方式： PWM ； 7、工作温度范围： -40℃～+125℃ 8、工作模式：低功耗 /正常两种模式可外部控制； 9、工作模式控制： TTL 电平兼容； 10、所需外部元件：只需极少的外围器件便可构成高效稳压电路；外围元件少，低纹波。

输入 25V电压，输出 12V 情况下，效率可达到 95%。

12、器件保护：热关断及电流限 ,输出短路保护功能；输入电源开关噪声抑制功能；Enanle 开关信号的迟滞功能；技术特点 (功能兼容 )---AOZ1014,LM2677,LM2678,LM2679 （1）全内置型单片高电压、高频率、高效率、大电流、高可靠性、高性价比集成电路；（2）系统设计简单、方便灵活、高功率密度；（ 3）常规的过流保护，过热保护，输出短路保护都内置；（4）高效率，在输入电压 20V-30V ，输出功率 50W 时效率高达90%以上。

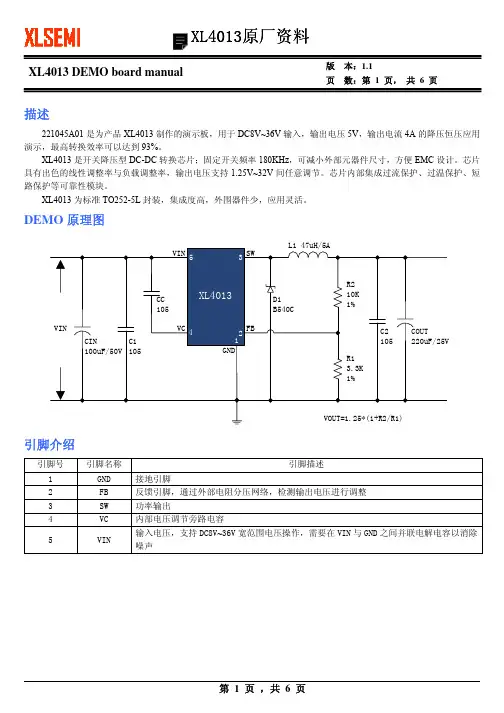

XL4013降压型直流电源变换器芯片（大功率型）4A 180KHz 36V Buck DC to DC Converter XL4013Featuresn Wide 8V to 36V Input Voltage Range n Output Adjustable from 1.25V to 32V n Maximum Duty Cycle 100% n Minimum Drop Out 0.3Vn Fixed 180KHz Switching Frequency n 4A Constant Output Current Capability n Internal Optimize Power MOSFET n High efficiencyn Excellent line and load regulation n Built in thermal shutdown function n Built in current limit functionn Built in output short protection function n Available in TO-252 packageApplicationsn LCD Monitor and LCD TVn Portable instrument power supply n Telecom / Networking EquipmentGeneral DescriptionThe XL4013 is a 180 KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 4A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator.The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An over current protection function is built inside. When short protection function happens, the operation frequency will be reduced from 180KHz to 48KHz. An internal compensation block is built in to minimize externalcomponent count.4A 180KHz 36V Buck DC to DC ConverterXL4013Pin ConfigurationsFigure2. Pin Configuration of XL4013 (Top View) Table 1 Pin DescriptionPin Number Pin Name Description1 GND Ground Pin. Care must be taken in layout. This pin should be placed outside of the Schottky Diode to output capacitor ground path to prevent switching current spikes from inducing voltage noise into XL4013.2 FB Feedback Pin (FB). Through an external resistor divider network, FB senses the output voltage and regulates it. The feedback threshold voltage is 1.25V.3 SW Power Switch Output Pin (SW). SW is the switch node that supplies power to the output.4 VC Internal V oltage Regulator Bypass Capacity. In typical system application, The VC pin connect a 1uf capacity to VIN.5 VIN Supply V oltage Input Pin. XL4013 operates from a 8V to 36V DC voltage. Bypass Vin to GND with a suitably large capacitor to eliminate noise on the input.4A 180KHz 36V Buck DC to DC Converter XL4013 FunctionBlockFigure3. Function Block Diagram of XL4013Typical Application CircuitFigure4. XL4013 Typical Application Circuit (VIN=8V~36V, VOUT=5V/4A)4A 180KHz 36V Buck DC to DC Converter XL4013 OrderingInformationOrder Information Marking ID Package Type Packing Type Supplied AsXL4013E1 XL4013E1 TO252-5L 2500 Units on Tape & ReelXLSEMI Pb-free products, as designated with “E1” suffix in the par number, are RoHS compliant.Absolute Maximum Ratings（Note1）Parameter Symbol Value Unit Input Voltage Vin -0.3 to 40 V Feedback Pin Voltage V FB-0.3 to Vin V Output Switch Pin Voltage V Output-0.3 to Vin V Power Dissipation P D Internally limited mW Thermal Resistance (TO252)R JA50 oC/W (Junction to Ambient, No Heatsink, Free Air)Operating Junction Temperature T J-40 to 125 oC Storage Temperature T STG-65 to 150 oC Lead Temperature (Soldering, 10 sec) T LEAD260 oC ESD (HBM) >2000 V Note1: Stresses greater than those listed under Maximum Ratings may cause permanent damage to the device. This is a stress rating only and functional operation of the device at these or any other conditions above those indicated in the operation is not implied. Exposure to absolute maximum rating conditions for extended periods may affect reliability.4A 180KHz 36V Buck DC to DC Converter XL4013 XL4013 Electrical CharacteristicsT a = 25℃;unless otherwise specified.Symbol Parameter Test Condition Min. Typ. Max. Unit System parameters test circuit figure4VFB FeedbackV oltageVin = 8V to 36V, V out=5VIload=0.5A to 4A1.225 1.25 1.275 VEfficiency ?Vin=12V ,V out=5VIout=4A- 86 - %Efficiency ?Vin=24V ,V out=12VIout=3A- 94 - %Electrical Characteristics (DC Parameters)Vin = 12V, GND=0V, Vin & GND parallel connect a 100uf/50V capacitor; Iout=500mA, T a = 25℃; the others floating unless otherwise specified.Parameters Symbol Test Condition Min. Typ. Max. Unit Input operation voltage Vin 8 36 V Quiescent Supply Current I q V FB =Vin 2.1 5 mA Oscillator Frequency Fosc 144 180 216 KHz Output Short Frequency Fosp 48 KHz Switch Current Limit I L V FB =0 7 A Max. Duty Cycle D MAX V FB=0V 100 %Output Power PMOS Rdson V FB=0V, Vin=12V,I SW=4A60 80 mohm4A 180KHz 36V Buck DC to DC ConverterXL4013Typical System Application (VOUT=5V/4A)Figure5. XL4013 System Parameters Test Circuit (VIN=8V~36V, VOUT=5V/4A)0.00.51.01.52.02.53.03.54.050556065707580859095100Efficiency VS Output currentE f f i c i e n c y (%)Output current(A)Figure6. XL4013 System Efficiency Curve4A 180KHz 36V Buck DC to DC ConverterXL4013Typical System Application (VOUT=12V/3A)Figure7. XL4013 System Parameters Test Circuit (VIN=15V~36V, VOUT=12V/3A)0.00.51.01.52.02.53.050556065707580859095100Efficiency VS Output currentE f f i c i e n c y (%)Output current(A)Figure8. XL4013 System Efficiency Curve4A 180KHz 36V Buck DC to DC Converter XL4013 Typical System Application (TTL shutdown function)Logic level signals shutdown function can be used in typical system application with external components. When the TTL high voltage above 3.3V(referenced to ground, lower than VIN), the converter will shutdown, input current less than 5mA; when the TTL Low voltage below0.8V(referenced to ground), the converter will turn on.L1 47uH/5AFigure9. XL4013 Typical Application Circuit4A 180KHz 36V Buck DC to DC Converter XL4013 Schottky Diode Selection TableCurrent SurfaceMount ThroughHoleVR (The same as system maximum input voltage)20V 30V 40V 50V 60V1A √1N5817 1N5818 1N5819√1N5820 1N5821 1N5822√MBR320 MBR330 MBR340 MBR350 MBR360 √SK32 SK33 SK34 SK35 SK36√30WQ03 30WQ04 30WQ05√31DQ03 31DQ04 31DQ053A√SR302 SR303 SR304 SR305 SR306√1N5823 1N5824 1N5825√SR502 SR503 SR504 SR505 SR506√SB520 SB530 SB540 SB550 SB560 5A√50WQ03 50WQ04 50WQ058A √SR820 SR830 SR840 SR850 SR8604A 180KHz 36V Buck DC to DC Converter XL4013 Package InformationTO252-5L。

版本变更记录目录1. 特性 (1)2. 描述 (1)3. 应用领域 (1)4. 引脚 (2)4.1 引脚定义 (2)4.2 引脚描述 (2)5. 结构框图 (3)6. 典型应用电路 (3)7. 电气特性 (4)7.1 极限参数 (4)7.2 典型参数 (5)7.3 开关时间特性及死区时间波形图 (6)8. 应用设计 (7)8.1 Vcc端电源电压 (7)8.2 输入逻辑信号要求和输出驱动器特性 (7)8.3 自举电路 (8)9. 封装尺寸 (9)9.1 SO8封装尺寸 (9)9.2 DFN8封装尺寸 (9)EG3113芯片数据手册V1.01. 特性⏹高端悬浮自举电源设计，耐压可达600V⏹适应5V、3.3V输入电压⏹最高频率支持500KHZ⏹低端VCC电压范围2.8V-20V⏹输出电流能力I O+/- 1A/1.5A⏹内建死区控制电路⏹自带闭锁功能，彻底杜绝上、下管输出同时导通⏹HIN输入通道高电平有效，控制高端HO输出⏹LIN输入通道低电平有效，控制低端LO输出⏹外围器件少⏹静态电流小于5uA，非常适合电池场合⏹封装形式：SOP-8，DFN82. 描述EG3113是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。

EG3113高端的工作电压可达600V，低端Vcc的电源电压范围宽2.8V～20V，静态功耗小于5uA。

该芯片具有闭锁功能防止输出功率管同时导通，输入通道H IN内建了一个200K下拉电阻，LIN内建了上拉5V 高电位,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力I O+/- 1/1.5A，采用SOP8封装。

3. 应用领域⏹移动电源高压快充开关电源⏹电动车控制器⏹变频水泵控制器⏹600V降压型开关电源⏹无刷电机驱动器⏹高压Class-D类功放4. 引脚4.1 引脚定义IN IN图4-1. EG3113管脚定义4.2 引脚描述5. 结构框图LOGNDVccHOVS VB图5-1. EG3113内部电路图6. 典型应用电路+12V+600VOUT图6-1. EG3113典型应用电路图7. 电气特性7.1 极限参数注：超出所列的极限参数可能导致芯片内部永久性损坏，在极限的条件长时间运行会影响芯片的可靠性。
