中职机械制图课件ppt xx年xx月xx日CATALOGUE 目录•机械制图基础知识•机械制图技术•机械制图实践•机械制图与CAD技术•中职机械制图教学建议•中职机械制图课件ppt内容及制作方法01机械制图基础知识1制图基本知识23了解各种图纸幅面的尺寸、标题栏、图框格式以及装订要求。
图纸幅面与格式掌握绘图比例的选择原则和字体的书写规范。
比例与字体了解各种图线的名称、画法与用途，以及箭头的含义。
图线与箭头了解零件图的组成、内容和作用，包括视图、尺寸标注、技术要求等。
零件图掌握装配图的绘制方法、视图选择、标注内容和技术要求。
装配图了解钣金展开图、焊接图等常用工程图样的特点和用途。
其他常用工程图样机械图样种类机械制图标准介绍国家标准《机械制图》介绍了解制图的基本规定，包括图纸幅面、比例、字体、图线等。
常用标准件画法掌握螺纹、键、销、齿轮等标准件的画法规范。
常用机械加工工艺符号了解各种机械加工工艺符号的表示方法及其含义。

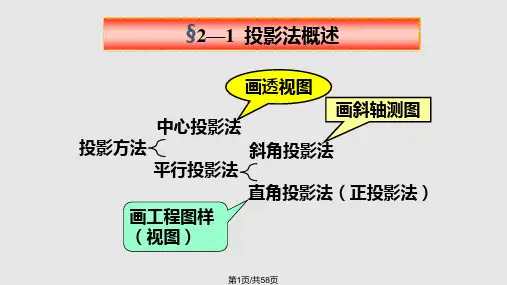

02机械制图技术投影法分类基本视图概念基本视图配置主视图、俯视图、左视图、右视图、仰视图、后视图第一角投影法、第三角投影法03投影法及基本视图02 01中心投影法、平行投影法、斜投影法全剖视图、半剖视图、局部剖视图剖视图分类单一剖切面、几个平行的剖切面、几个相交的剖切面剖切方法移出断面图、重合断面图断面图概念及分类剖视图及断面图正轴测图、斜轴测图、圆柱轴测图轴测图及三维建模轴测图概念及分类叠加法、切割法、布尔运算三维建模基本方法SolidWorks、Pro/Engineer、Autodesk Inventor 三维建模常用软件03机械制图实践1典型零件图样分析23分析轴套类、轮盘类、支架类、箱体类等典型零件的图样，了解其工艺流程、加工方法及注意事项。
熟悉典型零件的分类、材料、技术要求等，掌握其绘图方法和标注规则。
掌握典型零件的测绘方法和步骤，能够根据实际情况进行测绘并制定加工工艺。
03掌握装配图的测绘方法和步骤，能够根据实际情况进行测绘并制定拆装工艺。

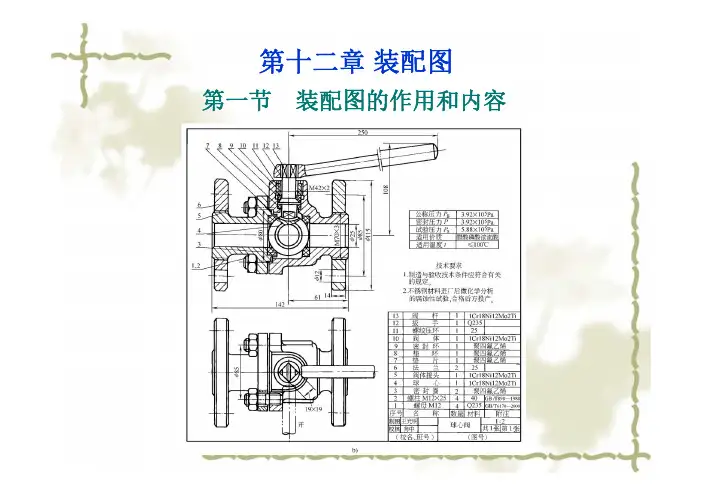

第十二章装配图第一节装配图的作用和内容第一节装配图的作用和内容一、装配图的作用1.在产品设计中,一般先画出装配图,用以表达机器或部件的工作原理、主要结构和各零件的装配关系,然后根据装配图设计零件并画出零件图。
2.在产品制造中,装配图是制定装配工艺规程、进行装配和检验的技术依据。
即根据装配图把制成的零件装配成合格的部件或机器。
3.在使用或维修机械设备时,也通过装配图来了解机器的性能、结构、传动路线、工作原理、维护和使用的方法。
4.装配图反映设计者的技术思想,因此,装配图与零件图一样是生产和技术交流中的重要技术文件。
二、装配图的内容第一节装配图的作用和内容第一节装配图的作用和内容1.一组图形用一组视图(包括剖视图、断面图等)表达机器或部件的传动路线、工作原理、结构特点、零件之间的相对位置、装配关系、连接方式和主要零件的结构形状等。
2.几类尺寸标注出表示机器或部件的性能、规格、外形以及装配、检验、安装时所必需的几类尺寸。
3.技术要求用文字或符号说明机器或部件的性能、装配、检验、调整、运输、安装、验收及使用等方面的技术要求。
4.零件编号、明细栏和标题栏在装配图上应对每种不同的零件编写序号,并在明细栏内依次填写零件的序号、名称、数量、材料等内容。
标题栏内填写机器或部件的名称、比例、图号以及设计、制图、校核人员等。
第二节装配图的表达方法一、装配图的规定画法轴机座滚动轴承毡圈齿轮键轴承端盖螺钉螺母垫圈Ø20k 6Ø47J 71.接触面和配合面的画法两个零件的接触表面或有配合关系的工作表面,其分界处规定只画一条线。
不接触或没有配合关系时,即使间隙很小,也必须画出两条线。
第二节装配图的表达方法一、装配图的规定画法轴机座滚动轴承毡圈齿轮键轴承端盖螺钉螺母垫圈Ø20k 6Ø47J 72.零件剖面符号的画法1) 在剖视图中,相邻两零件的剖面线方向应相反;或者方向一致,但间隔不同,如图12-2所示的机座、滚动轴承和端盖的剖面线。
