循环冷却水之电化学水处理器简介

电化学水处理设备工作原理
电化学水处理设备是一种将电能转化为化学能来进行水处理的技术。

它利用电极在电场中发生的氧化、还原等反应来清除水中的污染物。

电化学水处理设备通常包括阳极和阴极两个电极，它们通过外部电源连接。

当电源开启时，正极（阳极）会释放氧气，负极（阴极）则会产生氢气。

同时，随着电流的通过，阳极表面会形成氧化层，而阴极表面则会形成氢化层。

在水处理过程中，阴极会发生还原反应，将水中的溶解氧（DO）还原成氢气。

氢气可以与水中的有机物反应，使其发生催化氢化反应，从而降解污染物。

同时，氧化层形成的氧化物还能与水中的有机物发生氧化反应。

阳极会发生氧化反应，将水中的氯离子（Cl⁻）氧化生成臭氧（O₃）和次氯酸钠（NaClO）。

这些氧化剂具有较强的杀菌能力，可以有效地杀灭水中的细菌和病毒。

此外，电化学水处理设备还通过电解水分解产生的碱性电解液来调节水的pH值，以实现酸碱中和的效果。

总的来说，电化学水处理设备通过外部电源提供的电能来促进水中的化学反应，从而清除水中的污染物和杀灭细菌。

它具有高效、低耗能、无需添加化学药剂等优点，因此被广泛应用于水处理领域。

科技成果——电化学法循环冷却水处理技术适用范围节水及水资源循环回用成果简介电化学设备主要原理可分为为电解氧化反应、电解还原反应、酸碱中和、离子平衡及极性水分子反应。

电解槽的阴极区内的水会形成一个碱性环境（pH>9.5）。

在强碱性环境中，在这种离子溶液中，Ca2+（aq）\Mg2+（aq）就会形成氢氧化钙Ca（OH）2↓（垢）、碳酸钙:CaCO3↓（垢）、氢氧化镁Mg（OH）2↓（垢）；并吸附在阴极上或掉落在反应室底部。

当水垢在阴极上析出到一定厚度时，自动刮垢套件可将吸附在阴极上的水垢刮下来，沉落在电解槽底部。

定时打开排污阀，将存留在电解槽底部的污垢排出到水垢沉淀池。

定期将水垢沉淀池中的上清液排回到系统，下部的固态物人工捞出并收集到水垢存放箱，每年集中无害化处理。

图1 电化学法循环冷却水处理原理图电解槽的阳极区内的水会形成一个酸性环境（pH＜3.5），阳极附近反应产生的Cl2、Cl·、O3、HO·、H2O2、活性氧原子等强效杀菌物质，尤其是水和氯气结合后产生大量的次氯酸，可迅速杀灭水中的菌藻（包括军团菌），并有效控制微生物生长。

◆阴极附近的反应：2H2O（l）+2e¯→H2（g）+2OH¯（aq）CO2（g）+OH¯（aq）→HCO3¯（aq）HCO3¯（aq）+OH¯（aq）→CO32-（aq）+H20（l）CO32-（aq）+Ca2+（aq）→CaCO3↓（垢）2OH¯（aq）+Ca2+（aq）→Ca（OH）2↓（垢）2OH¯（aq）+Mg2+（aq）→Mg（OH）2↓（垢）◆阳极的反应：4OH¯（aq）→O2（g）+2H20（l）+4e-2Cl¯（aq）→Cl2（g）+2e¯O2（g）+2OH¯（aq）–2e¯→O3（g）+H2O（l）OH¯（aq）–e¯→HO·（aq）2H2O（l）–2e¯→H2O2（l）+2H+（aq）H2O（l）–2e¯→O（aq）+2H+（aq）工艺流程将电解水处理器连接到主循环冷却水系统，待处理水经水泵加压后通过过滤器并引入布水箱，完成布水后流入电解水处理器，电解过程中在阳极区域发生氧化反应，产生大量的强氧化性和酸性物质并储存在酸性储水箱，在酸性水泵定时启动下冲击式进入循环水，对整个循环系统进行除垢和杀菌灭藻。

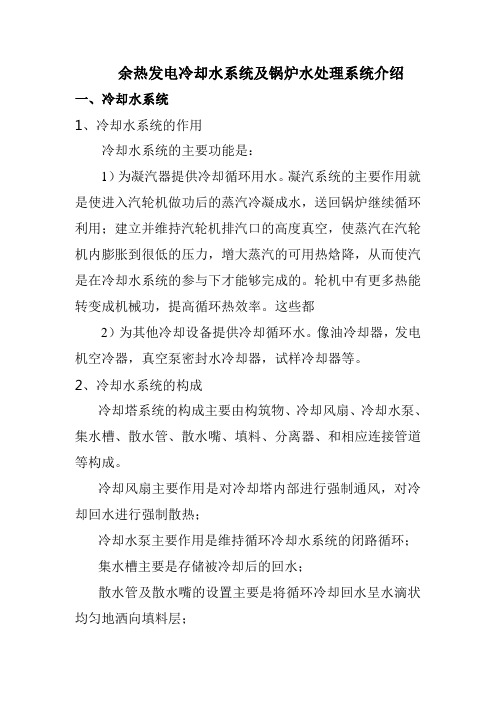

余热发电冷却水系统及锅炉水处理系统介绍一、冷却水系统1、冷却水系统的作用冷却水系统的主要功能是：1）为凝汽器提供冷却循环用水。

凝汽系统的主要作用就是使进入汽轮机做功后的蒸汽冷凝成水，送回锅炉继续循环利用；建立并维持汽轮机排汽口的高度真空，使蒸汽在汽轮机内膨胀到很低的压力，增大蒸汽的可用热焓降，从而使汽是在冷却水系统的参与下才能够完成的。

轮机中有更多热能转变成机械功，提高循环热效率。

这些都2）为其他冷却设备提供冷却循环水。

像油冷却器，发电机空冷器，真空泵密封水冷却器，试样冷却器等。

2、冷却水系统的构成冷却塔系统的构成主要由构筑物、冷却风扇、冷却水泵、集水槽、散水管、散水嘴、填料、分离器、和相应连接管道等构成。

冷却风扇主要作用是对冷却塔内部进行强制通风，对冷却回水进行强制散热；冷却水泵主要作用是维持循环冷却水系统的闭路循环；集水槽主要是存储被冷却后的回水；散水管及散水嘴的设置主要是将循环冷却回水呈水滴状均匀地洒向填料层；填料的主要作用是将散水嘴喷射出的水滴在填料的表面形成水膜，增大冷却面积；分离器的主要作用是防止散水嘴喷射出的水滴因强制通风造成的飞沫损失，从而降低循环冷却水损失。

锅炉水处理系统1、天然水中的杂质和水质指标天然水中杂质主要分为：①悬浮物和胶体。

其中悬浮物主要包括砂石、粘土等无机物以及动植物代谢和腐败产物的有机物。

胶体主要是铁、铝和硅的化合物等无机胶体以及由动植物腐烂和分解生成，主要是腐殖质的有机胶体。

②溶解物质。

溶解物质包括呈离子状态的杂质以及溶解气体等。

含有悬浮物、胶体和有机物的水直接进入交换器进行离子交换，会污染离子交换剂，降低离子交换剂的工作交换容量，严重时导致水质变坏；含铁、铝等胶体的水进入锅炉会引起结垢，有机物和胶硅进入锅炉导致炉水起沫、含硅量上升，蒸汽质量恶化。

水中呈离子状态的杂质如不经处理，会沉积在热力系统设备管道内壁，影响设备的换热效率，降低设备使用寿命。

从安全上来说会导致爆管、鼓包等事故。

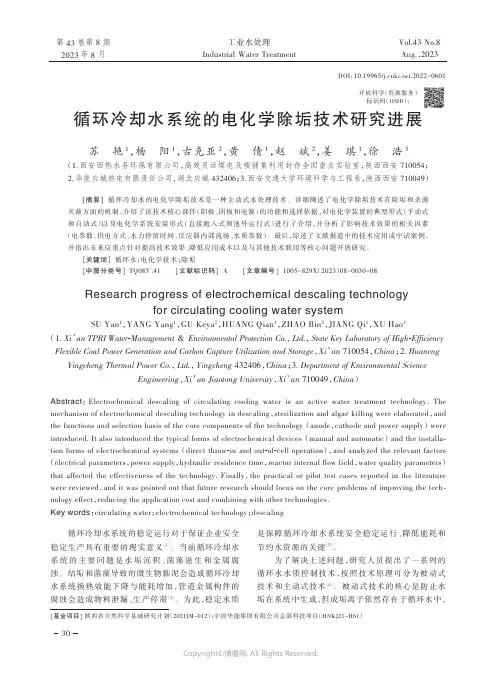

DOI ：10.19965/ki.iwt.2022-0601第 43 卷第 8 期2023年 8 月Vol.43 No.8Aug.，2023工业水处理Industrial Water Treatment 循环冷却水系统的电化学除垢技术研究进展苏艳1，杨阳1，古克亚2，黄倩1，赵斌2，姜琪1，徐浩3（1.西安西热水务环保有限公司，高效灵活煤电及碳捕集利用封存全国重点实验室，陕西西安 710054；2.华能应城热电有限责任公司，湖北应城 432406；3.西安交通大学环境科学与工程系，陕西西安 710049）[ 摘要 ] 循环冷却水的电化学除垢技术是一种主动式水处理技术。

详细阐述了电化学除垢技术在除垢和杀菌灭藻方面的机制，介绍了该技术核心部件（阳极、阴极和电源）的功能和选择依据，对电化学装置的典型形式（手动式和自动式）以及电化学系统安装形式（直接抛入式和池外运行式）进行了介绍，并分析了影响技术效果的相关因素（电参数、供电方式、水力停留时间、反应器内部流场、水质参数）。

最后，综述了文献报道中的技术应用或中试案例，并指出未来应重点针对提高技术效果、降低应用成本以及与其他技术联用等核心问题开展研究。

［关键词］ 循环水；电化学技术；除垢［中图分类号］ TQ085+.41 ［文献标识码］A ［文章编号］ 1005-829X （2023）08-0030-08Research progress of electrochemical descaling technologyfor circulating cooling water systemSU Yan 1，YANG Yang 1，GU Keya 2，HUANG Qian 1，ZHAO Bin 2，JIANG Qi 1，XU Hao 3（1.Xi ’an TPRI Water -Management ＆ Environmental Protection Co.， L td.， S tate Key Laboratory of High -Efficiency Flexible Coal Power Generation and Carbon Capture Utilization and Storage ，Xi ’an 710054，China ；2.Huaneng Yingcheng Thermal Power Co.， L td.， Y ingcheng 432406，China ；3.Department of Environmental ScienceEngineering ，Xi ’an Jiaotong University ，Xi ’an 710049，China ）Abstract ：Electrochemical descaling of circulating cooling water is an active water treatment technology. The mechanism of electrochemical descaling technology in descaling ，sterilization and algae killing were elaborated ，andthe functions and selection basis of the core components of the technology （anode ，cathode and power supply ） were introduced. It also introduced the typical forms of electrochemical devices （manual and automatic ） and the installa‑tion forms of electrochemical systems （direct throw -in and out -of -cell operation ），and analyzed the relevant factors （electrical parameters ，power supply ，hydraulic residence time ，reactor internal flow field ，water quality parameters ）that affected the effectiveness of the technology. Finally ，the practical or pilot test cases reported in the literature were reviewed ，and it was pointed out that future research should focus on the core problems of improving the tech‑nology effect ，reducing the application cost and combining with other technologies.Key words ：circulating water ；electrochemical technology ；descaling循环冷却水系统的稳定运行对于保证企业安全稳定生产具有重要的现实意义〔1〕。

循环水冷却系统及优势说明介绍循环水冷却通常分为密闭式循环水冷却系统和敞开式循环水冷却系统。

密闭式循环水冷却系统中，水是密闭循环的，水的冷却不与空气直接接触。

敞开式循环水冷却系统，水的冷却需要与空气直接接触，根据水与空气接触方式的不同，可分为水面冷却、喷水冷却池冷却和冷却塔冷却等。

该水处理设备技术广泛用于化肥、石油化工、冶金、发电、采油、炼油轻工、集中供热、中央空调等领域。

敞开式循环水冷却系统可分为以下3类：1. 压力回流式循环冷却系统此种循环水系统一般水质不受污染，仅补充在循环使用过程中损失的较少水量。

补充水可流入冷水池，也可流入冷却构筑物下部。

冷水池也可设在冷却塔下面，与集水池合并。

2. 重力回流式循环水冷却系统此系统中，冷却塔的位置高于生产车间或制冷设备，经冷却塔冷却的水，以重力流流入生产车间或制冷设备，进冷却塔的热水由循环水泵提升。

3. 需要经处理的循环水冷却系统从生产车间或制冷设备出来的热水需设置净化或水质稳定处理构筑物进行处理，处理后的热水再流入热水池，经热水泵提升送入冷却塔冷却。

冷水泵再从冷水池抽水送入生产车间或制冷设备。

此系统水经二次提升，多数为压力回流式。

在有条件的情况下，也可布置成重力回流式，以减少面积和设备，节省能耗。

净化或水质稳定处理构筑物宜设在生产车间(或制冷设备)与热水池之间，优点是：(1)能冷却热量，降低水温;(2)水温高，有利于提高处理效果和节省药剂;(3)避免后置设备和构筑物的污染。

冷却塔尽可能布置在高处，如屋顶、平台、泵房屋顶及水池上面等，并在周围无建筑物阻挡。

这样，通风条件好，有利于提高水的冷却效果。

全自动电解水处理器介绍电解型“除垢、缓蚀、杀菌灭藻、过滤”四合一概述电解水处理器是针对冷却循环水系统中普遍存在的四大问题：腐蚀、结垢、菌藻污染、粘泥污染，而研制的电解过滤一体化型综合处理器，由单台设备代替了需要多台设备才能完成的处理过程，从而取代了传统的处理方式。

它应用高科技专利技术——电解自动刮刀除垢技术与刷式扫描自清洗过滤技术。

巧妙的解决了目前常规综合水处理器出现的诸多问题，具有对水质综合优化处理，防垢、防腐、杀菌、灭藻、超净过滤功能，采用机电一体化设计，纯电化学方式处理，无需额外添加化学药剂，阻力小、流量大。

而且运行费用极低，操作简单，维护方便，是各种循环水系统之最佳选择。

全程综合水处理器主要是由优质碳钢筒体、电解阳极、除垢刮刀系统、不锈钢滤网、刷式扫描式自清洗机构、自动排污阀和控制系统等部分组成。

工作原理◆电解预先除垢缓蚀、杀菌灭藻本系统采用了先进的电化学水处理专利技术——电解除垢杀菌。

该设备直接安装在循环水供水管道上，通过大电流电解，一机多能，同时实现预先除垢、缓蚀和杀菌灭藻三大功能。

主动预先除垢技术：通过电解，水中的成垢离子预先沉淀在阴极表面并被去除。

电解反应室中维持一定的工作电流，在阴极（反应室内壁）附近形成高浓度的氢氧根离子，这种升高的pH环境（pH大约为13）让易结垢的矿物质预先结垢，并从水中析出，吸附于电解反应室内壁。

在自动控制系统的控制下通过自动电动刮刀系统主动将其刮除下来并自动排出。

电解缓蚀技术：电解反应室与管道相连，起到阴极保护作用。

电解产生的活性物质（活性氧和氢氧根自由基等）在设备管道内壁形成保护膜，隔离溶解氧与管壁产生氧化腐蚀。

该过程全自动运行，自动适应水质变化，可动态调节冷却循环水LSI指数，实现缓蚀作用。

电解杀菌灭藻技术：电解电流将水中的部分氯离子转化成游离氯（水中余氯高达0.5ppm），同时产生臭氧、氧自由基、氢氧根自由基和双氧水等强氧化剂，实现杀菌灭藻功能。

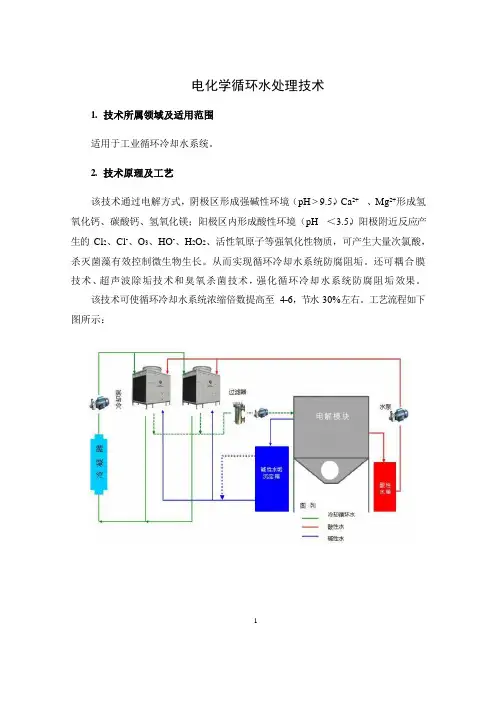

电化学循环水处理技术1.技术所属领域及适用范围适用于工业循环冷却水系统。

2.技术原理及工艺，Ca2+、Mg2+形成氢该技术通过电解方式，阴极区形成强碱性环境（pH > 9.5），阳极附近反应产氧化钙、碳酸钙、氢氧化镁；阳极区内形成酸性环境（pH ＜3.5）生的Cl2、Cl-、O3、HO-、H2O2、活性氧原子等强氧化性物质，可产生大量次氯酸，杀灭菌藻有效控制微生物生长。

从而实现循环冷却水系统防腐阻垢。

还可耦合膜技术、超声波除垢技术和臭氧杀菌技术，强化循环冷却水系统防腐阻垢效果。

该技术可使循环冷却水系统浓缩倍数提高至4-6，节水30%左右。

工艺流程如下图所示：13.技术指标该技术可使水体总硬度下降40%，氯离子去除率近70%。

提高浓缩倍数至4-6 倍，预计减少新水消耗量30%，排污水量减少30%-70%。

4.技术功能特性（1）提高浓缩倍数，减少补水量和排污量；（2）替代化学药剂，清洁环保；（3）自动化程度高，维护方便简单；（4）提高换热机组的热效率。

5.应用案例案例01河钢集团承钢公司净环水系统改造项目，技术提供单位为武汉理工大学和河钢集团承钢公司联合开发。

（1）用户用水情况简单说明在河北钢铁集团承钢公司净环水系统进行改造，该循环水系统循环水量1000m3/h，补充水量为23m3/h。

（2）实施内容及周期项目实施采用旁路安装方式，无需停工停产，不需要基建土方。

设备占地面积约10m2，15-20 个工作日完成安装与调试。

核心设备为 1 台电化学水质稳定设备。

（3）节水减排效果及投资回收期运行一年多以来，浊度、硬度、碱度以及微生物数量都有明显降低且维持在合理范围内，未发现换热器结垢和粘泥附着现象，腐蚀速度远低于行业标准。

浓缩倍数由原来的2.5 倍左右提高到了 4 倍左右。

运行中无需投加药剂，年节水量4.8万m3。

设备总投资50 万元，可使用15-20 年。

预计一年可收回投资成本。

2案例02中国耀华玻璃集团有限公司玻璃炉窑余热发电循环水处理项目，技术提供单位为北京中睿水研环保科技有限公司。

冷却水使升温冷水流过冷却设备使水温回降，用泵送回生产设备再次使用，称循环冷却水系统。

水在循环的过种中常常会出现一系列的问题，从而影响冷却水系统的正常运行。

冷却水循环后遇到什么问题？腐蚀：冷却水在循环使用中，水在冷却塔内和空气充分接触，使水中的溶解氧得到补充,所以循环水中溶解氧总是饱和的,水中溶解氧是造成金属电化学腐蚀的主要原因,这是冷却水循环后易带来的问题之一。

结垢：水在运行中蒸发（尤其是在冷却塔的环境中），使循环水中含盐量逐渐增加，加上水中二氧化碳在塔中解析逸散，使水中碳酸钙或其它盐类在传热面上结垢析出的倾向增加，这是问题之二。

生物污垢：冷却水和空气接触，吸收了空气中大量的灰尘、泥沙、微生物及其孢子，使系统的污泥增加；冷却塔内的光照、适宜的温度、充足的氧和养分都有利于细菌和藻类的生长，从而使系统粘泥增加，在换热器内沉积下来，造成了粘泥的危害，这是水循环使用后易带来的问题之三。

电化学循环水处理技术是将待处理水进入电化学循环水设备后，在阴极区附近，发生电化学反应，阴极区产生大量的OH-，使该区域形成强碱性环境，溶解在水中的少量CO2与OH-结合，生产CO32-，易结垢的离子与OH-及CO32-反应，预先结垢，附着在反应室内壁上。

设备自带的自清洗系统可定期地将设备内壁产生的水垢刮除。

电化学循环水处理设备利用电化学原理将水中的成垢离子以水垢的形式预先析出，从而防止了水垢在循环水系统中生成，同时产生的强氧化物质起到杀菌灭藻及延缓腐蚀的效果，一次性解决了工业循环水结垢、菌藻滋生及腐蚀三大问题，具有良好的使用效果。

电化学循环水处理设备运行过程中可不断地去除循环水中的成垢离子，降低循环水的硬度，提高循环水系统运行浓缩倍数，降低排污水量和补充水量。

常州沛德水处理设备有限公司成立于2004年，专注于循环水物理法水质优化处理的解决方案并研发生产了物理法除垢、杀菌、灭藻、缓蚀设备以及循环水处理的过滤设备，定压补水，真空气设备等相关设备，先后申报数十项专利，是知名的循环水系统物理法除垢、杀菌、灭藻、过滤解决方案的供应商，沛德先后已为秦山核电、红沿河核电、万达广场、可口可乐、雪花啤酒、等多家企业提供水垢解决方案及服务。

电化学水处理处理方法是以电化学基本原理为基础，利用电极反应及其相关过程，通过直接和间接的氧化还原，凝聚絮凝，吸附降解和协同转化等综合作用，对水中的硬度、重金属、悬浮物、胶体、细菌、藻类、色度、硝酸盐等污染物有明显的去除作用。

无需向水中加投药剂、水质净化效率高、无二次污染、使用方面、易于控制，在工业水处理、自来水处理、生活污水处理和回用、饮用水净化等方面，效果非常明显。

近些年来，电解法因其具有的多种功能的处理效果，并且无二次污染，是一种“绿色环保技术”，逐渐替代了化学药剂法，被越来越多的应用于循环水处理中。

循环水处理设备通过一种专用的电解除垢装置，进行电解，电解过程中，水中的重金属离子 (包括水垢)会附着在电解除垢系统电解槽中的负电极（阴极）表面，从而降低离子浓度。

在阳极附近的反应区域，在电场作用下氯离子失去电子转化为游离氯，伴随产生微量臭氧、氢氧根自由基，这些物质起到良好的杀菌灭藻效果，从而抑制藻类及菌类的增长。

同时，在电解反应的同时，产生大量的电子，补充电子电位差，从而起到防腐的效果。

特点：1、本装置设计结构简单，操作方便，可直接放在冷却塔或者蓄水池，使用极为方便。

可设计倒极使用，阴极阳极极性互换，沉积在阴极筒上的污垢，会发生松动，自行脱落，定期清理即可。

2、本装置的核心电解槽，设计倒极用的时候，除垢脱垢时间较短，对阳极涂层的损耗相对减小，所以，降低了维护成本。

3、不用添加其他药剂，直接发生电解反应，无二次污染，符合环保要求。

4、可根据实际的水质及处理量设计不同规格。

常规的有筒状、板式，也可定制其他规格。

5、根据不同的水质，通过改变不同的电极材料、电极布置方式、电解室结构，电极作用过程和催化氧化还原等措施，可以获得不同的电解净水效果。

处理效果显著、稳定，不随被处理水的条件或组成发生变化。

适用范围：1、工业循环水处理领域，如发电厂、钢铁厂、水泥厂、石化、电力、制药、食品、造纸印刷、冶金、煤炭开采、机械加工、制造、工业用空压站、供热系统等解决循环水系统结垢、锈蚀、杀菌灭藻等问题；2、中央空调循环冷却水处理，解决结垢、污泥沉积、细菌藻类等问题；如工厂、酒店、商场、写字楼、机关办公楼等；3、生活用水领域用于解决自来水厂、家用自备水井水质硬度高、口感差等问题，在不添加任何化学品前提下直接可降低水的总硬、总碱和细菌数，保障居民饮用的水干净、卫生。

工业循环水水质处理技术工业循环水是指在工业生产过程中经过处理后循环利用的水。

工业循环水的水质处理是保障生产设备正常运行和提高生产效率的关键环节。

本文将介绍几种常见的工业循环水水质处理技术。

首先，常见的工业循环水处理技术之一是物理处理技术。

物理处理技术主要包括过滤、沉淀、膜分离等。

过滤是通过将循环水通过过滤器，去除其中的悬浮物和颗粒物，以保持循环水的清洁。

沉淀是利用重力作用，使悬浮物和颗粒物沉降到底部，再将清水取出，实现固液分离。

膜分离则是通过特殊的滤膜，将跨膜压力作用下的循环水分离成纯净水和浓缩液体，达到循环水的净化和再利用的目的。

其次，化学处理技术是工业循环水处理的另一种常用方法。

化学处理技术主要包括投加药剂、调节pH值等。

投加药剂可以去除循环水中的溶解固体、有机物和微生物等杂质。

调节pH值可以使循环水保持在适宜的酸碱度范围内，以防止酸碱腐蚀和微生物滋生。

常见的药剂有杀菌剂、消泡剂、缓蚀剂等，可以根据实际情况选择使用。

此外，生物处理技术也是一种常见的工业循环水处理方法。

生物处理技术主要利用微生物对循环水中的有机物进行分解和降解。

常见的生物处理方法有活性污泥法、蓝藻法等。

活性污泥法是通过将循环水与活性污泥接触，利用污泥中的微生物将有机物降解为无机物，从而达到净化循环水的目的。

蓝藻法则是利用蓝藻对水中的有机物进行降解，同时还具有氮、磷去除的功能。

最后，还有一种常见的工业循环水处理技术是电化学处理技术。

电化学处理技术主要利用电解原理，通过电流的作用，使循环水中的离子重组和氧化还原反应等反应过程发生，以去除循环水中的杂质。

常见的电化学处理技术包括电脱盐、电沉积、电生成气等。

总之，工业循环水水质处理技术的选择应根据不同的水质、水源及其实际应用场景来确定。

物理处理、化学处理、生物处理和电化学处理等多种处理技术可以结合使用，以达到最优的效果。

在实际操作中，需要根据循环水的水质情况，经常监测水质指标，并进行相应的调整和处理，以确保循环水的质量符合要求，并达到节约水资源和保护环境的目的。

循环冷却水处理技术第一节 循环冷却水系统用水来冷却工艺介质的系统称作冷却水系统。

冷却水系统通常分为直流冷却水系统和循环冷却水系统两种。

一、直流冷却水系统在直流冷却水系统中，冷却水仅仅通过换热设备一次，用过后水就被排放掉，如图1-1所示。

因此，它的用水量很大，而排出水的温升却很小，水中各种矿物质和离子含量基本保持不变。

这种冷却水系统不需要其它冷却水构筑物，因此投资少、操作简便，但是冷却水操作费用大，而且不符合当前节约使用水资源的要求。

这种系统(除了用海水的直流冷却水系统外)在国外已被淘汰，在国内一些中小型老厂仍在采用。

随着国内各项节水政策的制定，这些工厂也都在采取措施，积极进行技术改造。

①②图1-1 直流冷却水系统①：冷却水 ②：冷却水泵 ③：冷却工艺介质的热换器 ④：换热后的热水 二、循环冷却水系统循环冷却水系统又分封闭式和敞开式两种。

1．封闭式循环冷却水系统封闭式循环冷却水系统又称为密闭式循环冷却水系统。

在此系统中，冷却水用过后不是马上排放掉，而是收回再用，循环不止。

在循环过程中，冷却水不暴露于空气中，所以水量损失很少。

水中各种矿物质和离子含量一般不发生变化，而水的再冷却是在另一台换热设备中，用其它冷却介质来进行冷却的，如图1-2所示。

这种系统一般用于发电机、内燃机或有特殊要求的单台换热设备。

图1-2 封闭式循环冷却水系统①：冷却水 ②：冷却水泵 ③：冷却工艺介质的换热器 ④：热水⑤：热水泵⑥：冷却热水的冷却器⑦：冷水2．敞开式循环冷却水系统在敞开式循环冷却水系统中，冷却水用过后也不是立即排放掉，而是收回循环使用。

水的再冷却是通过冷却塔来进行的，因此，冷却水在循环过程中要与空气接触，部分水在通过冷却塔时还会不断被蒸发损失掉，因而水中各种矿物质和离子含量也不断被浓缩增加。

为了维持各种矿物质和离子含量稳定在某一个定值上，必须对系统补充一定量的冷却水，通常称作补充水；并排出一定量的浓缩水，通称排污水，其流程如图1-3所示。

电化学法处理循环冷却水的研究进展
路孝梅;薛春丽;张帅
【期刊名称】《中国资源综合利用》
【年(卷),期】2024(42)2
【摘要】循环冷却水系统已广泛应用于工业生产的冷却过程,其显著提高水资源的利用效率。

然而,结垢问题直接影响循环冷却系统的稳定性。

电化学法可以有效缓解结垢带来的负面问题。

因此,本文从两个方面(调控阴极面积,高效分离氢离子和氢氧根)详细阐述电化学法处理循环冷却水的最新研究进展,以更好地利用电化学法处理循环冷却水。

【总页数】4页(P102-104)
【作者】路孝梅;薛春丽;张帅
【作者单位】山东省德州生态环境监测中心
【正文语种】中文
【中图分类】TQ085.4
