中级维修电工技能操作与考核2

国家职业资格-中级维修电工试题2红色答案代表正确的参考答案，1、?任何一个含源二端网络都可以用一个适当的理想电压源与一个电阻（）来代替。

串联并联串联或并联随意联接2、?在闭合电路中，电源端电压随负载的增大而（）。

减小增大不变不确定3、?条形磁体中，磁性最强的部位是（）。

中间两极两侧面内部4、?一电流源的内阻为2，当把它等效变换成10V的电压源时，电流源的电流是（）。

?5A2A10A2.5A5、?电动势为10V、内阻为2的电压源变换成电流源时，电流源的电流和内阻是（）。

??10A，2?20A，2?5A，2?2A，56、?正弦交流电压U=100sin（628t+60°）V，它的频率为（）。

100Hz50Hz60Hz628Hz7、?用单臂直流电桥测量一估算为12 的电阻，比例臂应选（）。

10.10.010.0018、?使用直流双臂电桥测量小电阻时，被测电阻的电流端钮应接在电位端钮的（）。

外侧内侧并联内侧或外侧9、?电桥使用完毕后，要将检流计锁扣锁上，以防（）。

电桥出现误差破坏电桥平衡搬动时振坏检流计电桥的灵敏度降低，．10、?发现示波管的光点太亮时，应调节（）。

聚焦旋钮辉度旋钮Y轴增幅旋钮X轴增幅旋钮11、?对于长期不使用的示波器，至少（）个月通电一次。

3561012、?使用检流计时要做到（）。

轻拿轻放水平放置竖直放置随意放置13、?判断检流计线圈的通断（）来测量。

用万用表的R1挡用万用表的R1000挡用电桥不能用万用表或电桥直接14、?为了提高中、小型电力变压器铁心的导磁性能，减少铁损耗，其铁心多采用（）制成。

0.35mm厚，彼此绝缘的硅钢片叠装整块钢材2mm厚彼此绝缘的硅钢片叠装0.5mm厚，彼此不需绝缘的硅钢片叠装15、?当变压器的铜损耗（）铁损耗时，变压器的效率最高。

小于等于大于正比于16、?10kV高压断路器交流耐压试验的方法是（）。

在断路器所有试验合格后，最后一次试验通过工频试验变压器，施加高于额定电压一定数值的试验电压并持续1min，进行绝缘观测通过试验变压器加额定电压进行，持续时间1min先作耐压试验，后作其他电气基本试验在被试物上，通过工频试验变压器加一定数值的电压，持续2min17、?高压负荷开关的用途是（）。

中级电工实操题总汇本文没有明显的格式错误和有问题的段落，只需要进行小幅度的改写。

维修电工国家职业资格四级技能考核试卷02考试时间为250分钟。

请在试卷标封处填写姓名、准考证号和所在单位名称。

仔细阅读各种题目的回答要求，在规定位置填写答案。

不要在试卷上乱写乱画，也不要在标封区填写无关内容。

试题一、三相异步电动机四点限位控制线路的安装和调试考试时间为100分钟，本题分值为30分。

根据电气安装规范，完成三相异步电动机四点限位控制线路的安装、接线和调试。

考核要求包括正确安装和接线、符合国家电气安装规范、紧固导线、布局合理、导线进线槽，以及通电调试，并达到控制要求。

所有操作必须符合行业安全文明生产规范。

回答问题包括负载为0.75KW、7.5KW、11KW和22KW的三相异步电机所需的铜导线、交流接触器、空气开关和熔断器的额定电流。

试题二、M7130平面磨床、Z35摇臂钻床、（或类似，如M7120平面磨床、T68镗床、C6140车床等）电气控制线路的故障检查、分析及排除考试时间为50分钟，本题分值为20分。

在两个不同电气控制线路对应的工位中随机抽取一个，排除该线路上的故障。

考核要求包括排除电气控制线路中的三个故障、观察设备的运行状况、画出故障点局部电路图并标明故障点位置，以及所有操作必须符合行业安全文明生产规范。

试题三、用PLC对两台电动机顺序启动、逆序停止电路改造考试时间为50分钟，本题分值为30分。

根据电气安装规范，完成用PLC对两台电动机顺序启动、逆序停止电路的编程和调试。

考核要求包括正确完成电路和绘制的I/O接线图、符合国家电气安装规范、编程和调试，以及所有操作必须符合行业安全文明生产规范。

1.正确识读电路图，将控制电路改为PLC控制，并填写I/O分配表和绘制I/O接线图。

2.正确完成PLC控制系统的I/O接线。

3.编制满足控制要求的PLC程序，并下载到PLC中。

4.通电调试，确保控制要求得到满足。

电工中级等级实操考试题库一、安全用电与电工操作规程1. 电工在进行操作前应进行哪些安全检查？2. 描述电工在高压环境下的安全操作规程。

3. 电工在进行电气设备维修时应注意哪些安全事项？4. 简述电工在遇到紧急情况时的应急处理流程。

二、电气元件识别与测试1. 列举常见的低压电气元件，并简述其功能。

2. 如何使用万用表测试电阻、电压和电流？3. 描述使用钳形电流表测量电流的步骤。

4. 简述如何判断一个电容器是否损坏。

三、电路图识读与分析1. 解释电路图中常见的符号及其代表的元件。

2. 描述如何根据电路图进行电路故障分析。

3. 简述如何根据电路图进行电路连接。

4. 举例说明如何使用电路图进行电路设计。

四、电气线路安装与调试1. 描述电气线路的安装流程。

2. 简述电气线路安装中的接线规范。

3. 描述如何进行电气线路的调试。

4. 简述电气线路安装完成后的检查与测试。

五、电动机与变压器的维护与检修1. 简述三相异步电动机的工作原理。

2. 描述电动机的日常维护要点。

3. 简述电动机常见故障及其检修方法。

4. 描述变压器的工作原理及维护要点。

六、PLC编程与自动化控制1. 解释PLC的基本概念及其在工业自动化中的应用。

2. 简述PLC编程的基本步骤。

3. 描述如何使用PLC进行自动化控制电路的设计。

4. 举例说明PLC在实际工程中的应用案例。

七、电气故障诊断与处理1. 简述电气故障的常见类型及其原因。

2. 描述电气故障诊断的基本方法。

3. 简述电气故障处理的一般流程。

4. 举例说明如何使用专业工具进行电气故障诊断。

八、电工实操技能1. 描述如何进行电缆的剥线和接线操作。

2. 简述如何进行电气设备的拆装。

3. 描述如何进行电气设备的绝缘电阻测试。

4. 简述如何进行电气设备的接地测试。

九、电工工具与仪器使用1. 列举电工常用的工具和仪器，并简述其用途。

2. 描述如何正确使用螺丝刀、钳子等基本电工工具。

3. 简述如何使用电烙铁进行焊接操作。

职业技能鉴定国家题库统一试卷中级维修电工知识试卷0903121-001注意事项1. 请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。

2. 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3. 不要在试卷上乱写乱画，不要在标封区填写无关内容。

一、选择题（第1～60 题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分60分）：1. 一电流源的内阻为2Ω，当把它等效变换成10V的电压源时，电流源的电流是( )。

(A) 5A (B) 2A (C) 10A (D) 2.5A2. 一正弦交流电的有效值为10A，频率为50H Z，初相位为-30°，它的解析式为( )。

(A)i=10Sin(314t+30°)A (B) i=10Sin(314t-30°)A(C) i=102Sin(314t-30°)A (D) i=102Sin(50t+30°)A3. 相量U =100e-j60°v的解析式为( )。

(A) u=1002Sin(ωt-60°)v (B) u=100Sin(ωt-60°)v(C) u=100Sin(ωt+60°)v (D) u=1002Sin(ωt+60°)v4. 在RLC串联电路中，视在功率P s，有功功率P，无功功率P qc、P ql四者的关系是( )。

(A) P s=P+P ql+P qc(B) P s=P+P ql-P qc(C) P S2=P2+(P ql-P qc) 2(D) P s=P2+(P ql+P qc) 25. 三相对称负载作三角形联接时，相电流是10A，线电流与相电流最接近的值是( )A。

(A) 14 (B) 17 (C) 7 (D) 206. 低频信号发生器的低频振荡信号由( )振荡器产生。

(A) LC (B) 电感三点式(C) 电容三点式(D) RC7. 低频信号发生器开机后( )即可使用。

维修电工中级理论考核试题题库及答案一、判断题（每题2分，共20题，满分40分）1. 维修电工在工作中，必须遵循安全第一，预防为主的原则。

（）2. 维修电工在工作中，可以单人操作电气设备。

（）3. 维修电工应定期进行身体检查，患有高血压、心脏病等疾病的人员不得从事电气工作。

（）4. 维修电工在操作电气设备时，应戴好绝缘手套，穿好绝缘鞋。

（）5. 维修电工在操作电气设备时，可以不用切断电源。

（）6. 维修电工在操作电气设备时，应按照操作规程进行，不得擅自改变设备接线方式。

（）7. 维修电工在操作电气设备时，应先检查设备是否处于停止状态。

（）8. 维修电工在操作电气设备时，应先检查设备电压是否符合要求。

（）9. 维修电工在操作电气设备时，可以不用检查设备接线是否牢固。

（）10. 维修电工在操作电气设备时，如发现异常情况，应立即停止操作，并及时报告。

（）11. 维修电工在操作电气设备时，应确保设备周围清洁、无易燃易爆物品。

（）12. 维修电工在操作电气设备时，应确保设备标志、警告标志清晰可见。

（）13. 维修电工在操作电气设备时，应确保设备防护装置完好。

（）14. 维修电工在操作电气设备时，应确保设备接地良好。

（）15. 维修电工在操作电气设备时，应确保设备绝缘性能良好。

（）16. 维修电工在操作电气设备时，如发生触电事故，应立即切断电源，并进行现场救援。

（）17. 维修电工在操作电气设备时，应定期对设备进行维护保养。

（）18. 维修电工在操作电气设备时，应熟悉设备操作规程，但不需要了解设备原理。

（）19. 维修电工在操作电气设备时，如发现设备故障，应立即进行维修。

（）20. 维修电工在操作电气设备时，应确保设备安全防护装置正常工作。

（）二、选择题（每题5分，共20题，满分100分）1. 以下哪种情况，维修电工应立即停止操作电气设备？（）A. 设备运行声音异常B. 设备电压不稳定C. 设备周围有易燃易爆物品D. 设备操作规程不明确2. 维修电工在操作电气设备前，应进行的检查不包括以下哪项？（）A. 设备电压是否符合要求B. 设备接线是否牢固C. 设备周围是否清洁D. 设备外观是否美观3. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 不用戴绝缘手套，穿普通鞋C. 不用切断电源，直接操作D. 不用检查设备接线是否牢固，直接操作4. 维修电工在操作电气设备时，如发生触电事故，以下哪种做法是正确的？（）A. 立即切断电源，并进行现场救援B. 立即报告领导，但不进行现场救援C. 不用切断电源，直接进行现场救援D. 不用进行现场救援，等待专业救援人员到来5. 维修电工在操作电气设备时，应确保设备安全防护装置正常工作，以下哪种设备不需要设置安全防护装置？（）A. 电动机B. 切割机C. 钻床D. 电压表6. 以下哪种工具是维修电工操作电气设备时常用的工具？（）A. 螺丝刀B. 电压表C. 电流表D. 电笔7. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求8. 维修电工在操作电气设备时，应确保设备接地良好，以下哪种做法是正确的？（）A. 设备接地线使用绝缘材料B. 设备接地线使用导线C. 设备接地线埋入地下D. 设备接地线固定在设备上9. 维修电工在操作电气设备时，应确保设备绝缘性能良好，以下哪种做法是正确的？（）A. 设备绝缘部分使用绝缘材料B. 设备绝缘部分使用导线C. 设备绝缘部分涂上绝缘漆D. 设备绝缘部分不用进行特殊处理10. 以下哪种情况，维修电工应定期对设备进行维护保养？（）A. 设备电压不稳定B. 设备运行声音异常C. 设备外观损坏D. 设备运行正常11. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 切断电源，再进行操作C. 检查设备接线是否牢固D. 随意改变设备接线方式12. 维修电工在操作电气设备时，如发现设备故障，以下哪种做法是正确的？（）A. 立即停止操作，并及时报告B. 继续操作，等待设备自行恢复C. 自行维修设备D. 立即报告领导，但不进行维修13. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 先启动设备，再进行检查B. 先进行检查，再启动设备C. 同时进行启动和检查D. 先启动设备，再进行维修14. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 确保设备周围清洁B. 确保设备标志清晰可见C. 确保设备防护装置完好D. 确保设备接线随意摆放15. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 设备运行时，进行维修B. 设备停止时，进行维修C. 设备运行声音异常时，进行维修D. 设备电压不稳定时，进行维修16. 维修电工在操作电气设备时，以下哪种做法是错误的？（）A. 按照操作规程进行操作B. 擅自改变设备接线方式C. 先检查设备是否处于停止状态D. 先检查设备电压是否符合要求17. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 戴好绝缘手套，穿好绝缘鞋B. 不用戴绝缘手套，穿普通鞋C. 不用切断电源，直接操作D. 不用检查设备接线是否牢固，直接操作18. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 立即切断电源，并进行现场救援B. 立即报告领导，但不进行现场救援C. 不用切断电源，直接进行现场救援D. 不用进行现场救援，等待专业救援人员到来19. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 确保设备电压符合要求B. 确保设备接线随意摆放C. 确保设备周围有易燃易爆物品D. 确保设备防护装置损坏20. 维修电工在操作电气设备时，以下哪种做法是正确的？（）A. 设备运行时，进行维修B. 设备停止时，进行维修C. 设备运行声音异常时，进行维修D. 设备电压不稳定时，进行维修三、简答题（每题10分，共5题，满分50分）1. 请简述维修电工在工作中应遵循的安全操作规程。

中级维修电工操作技能考核试卷准考证号: 学校: 姓名:中级维修电工操作技能考核试卷 4、正确使用工具和仪表。

5、考核注意事项:A、满分40分，考核时间30分钟。

B、在考核过程中，要注意安全。

题一:安装三相异步电动机断电延时Y—?启动的控制电路。

题三:用功率表测量单相负载功率。

考核要求:1、按要求正确接线，并测量单相负载消耗的功率。

2、考核注意事项:A、满分10分，考核时间15分钟。

B、在考核过程中，要注意安全。

C、不能损坏仪表、仪器，损坏仪表、仪器扣10分。

题四:按图焊接单相可控调压电路。

考核要求:1、按要求正确焊接，并能进行调光控制，焊接要牢固，焊点光滑、无虚焊。

2、能正确判断元件好坏。

3、考核注意事项:A、满分40分，考核时间60分钟。

B、在考核过程中，要注意安全。

考核要求:1、按图纸要求正确熟练地安装，元件在配线板上布置要合理，安装正确、牢固，配线要求牢题五:在各项技能考核中，要遵守安全文明生产的有关规定。

固、美观。

正确使用工具和仪表。

考核要求: 2、电源和电动机配线，按钮线要接到端子排上。

1、劳动保护用品穿戴整齐。

3、安全文明操作。

2、电工工具佩带齐全。

4、考核注意事项:3、遵守操作规程。

A、满分30分，考核时间120分钟。

4、尊重考评员，讲文明、礼貌。

B、在考核过程中，考评员要进行监护，注意安全。

5、考试结束清理现场。

6、遵守考场纪律，不能出现重大事故。

题二:检修:铣床的电气线路故障。

7、考核注意事项: 在铣床的电气线路上，设隐蔽故障2处(控制回路)。

考生向考评员询问故障现象时，考A、本项不配分，实行倒扣，最多不超过10分。

评员可以将故障现象告诉考生，由壹名考生独自完成故障排除。

B、安全文明生产贯穿于整个技能考核的全过程。

考核要求:C、出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。

1、从设置故障开始，考评员不得进行提示。

2、根据故障现象，在电路图上分析故障可能产生的原因，确定故障发生的范围。

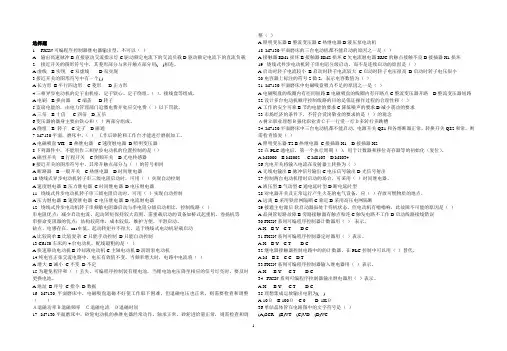

选择题1.FX2N可编程序控制器继电器输出型，不可以（）A.输出高速脉冲B直接驱动交流指示灯C.驱动额定电流下的交流负载D驱动额定电流下的直流负载2.接近开关的图形符号中，其菱形部分与常开触点部分用( )相连。

A.虚线B.实现C双虚线D双实现3.接近开关的图形符号中有一个( )A.长方形B平行四边形C菱形D正方形4.三相异步电动机的定子由机座，定子铁心、定子绕组、（）、接线盒等组成。

A电刷B换向器C端盖D转子5.盗窃电能的，由电力管理部门追缴电费并处应交电费（）以下罚款。

A三倍B十倍C四倍D五倍6.变压器的器身主要由铁心和（）两部分组成。

A绕组 B 转子C定子D磁通7. M7130平面，磨床中，（）工作后砂轮和工作台才能进行磨削加工。

A电磁吸盘YH B热继电器C速度继电器D照明变压器8.下列器件中，不能用作三相异步电动机的位置控制的是（）A磁性开关B行程开关C倒顺开关D光电传感器9.接近开关的图形符号中，其常开触点部分与（）的符号相同A断路器B一般开关C热继电器D时间继电器10.绕线式异步电动机转子串三级电阻启动时，可用（）实现自动控制A速度继电器B压力继电器C时间继电器D电压继电器11. 绕线式异步电动机转子串三级电阻启动时，可用（）实现自动控制A压力继电器B速度继电器C电压继电器D电流继电器12. 绕线式异步电动机转子串频敏电阻器启动与串电阻分级启动相比，控制线路（）串电阻优点；减少启动电流，起动转矩保持较大范围，需重载启动的设备如桥式起重机，卷扬机等串拼命变阻器的优点；结构较简单，成本较低，维护方便。

平滑启动。

缺点、电感存在，cosΦ低，起动转矩并不很大，适于绕线式电动机轻载启动A比较简单B比较复杂C只能手动控制D只能自动控制13.C6150车床的4台电动机，配线最粗的是（）A快速移动电动机B冷却液电动机C主轴电动机D润滑泵电动机14.纯电容正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）A增大B减小C不变D不定15.为避免程序和（）丢失，可编程序控制装有锂电池，当锂电池电压降至相应的信号灯亮时，要及时更换电池。

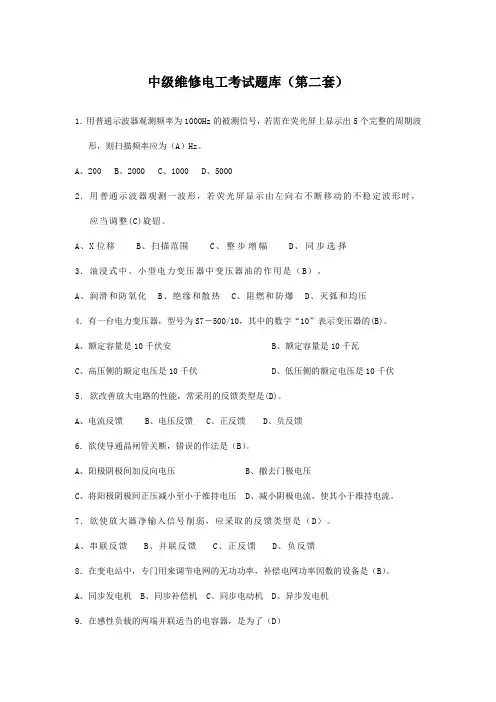

中级维修电工考试题库（第二套）1．用普通示波器观测频率为1000Hz的被测信号，若需在荧光屏上显示出5个完整的周期波形，则扫描频率应为（A）Hz。

A、200B、2000C、1000D、50002．用普通示波器观测一波形，若荧光屏显示由左向右不断移动的不稳定波形时，应当调整(C)旋钮。

A、X位移B、扫描范围C、整步增幅D、同步选择3．油浸式中、小型电力变压器中变压器油的作用是（B）。

A、润滑和防氧化B、绝缘和散热C、阻燃和防爆D、灭弧和均压4．有一台电力变压器，型号为S7－500/10，其中的数字“10”表示变压器的(B)。

A、额定容量是10千伏安B、额定容量是10千瓦C、高压侧的额定电压是10千伏D、低压侧的额定电压是10千伏5．欲改善放大电路的性能，常采用的反馈类型是(D)。

A、电流反馈B、电压反馈C、正反馈D、负反馈6．欲使导通晶闸管关断，错误的作法是（B）。

A、阳极阴极间加反向电压B、撤去门极电压C、将阳极阴极间正压减小至小于维持电压D、减小阴极电流，使其小于维持电流。

7．欲使放大器净输入信号削弱，应采取的反馈类型是（D）。

A、串联反馈B、并联反馈C、正反馈D、负反馈8．在变电站中，专门用来调节电网的无功功率，补偿电网功率因数的设备是（B）。

A、同步发电机B、同步补偿机C、同步电动机D、异步发电机9．在感性负载的两端并联适当的电容器，是为了（D）A、减小电流B、减小电压C、增大电压D、提高功率因数10．在检查电气设备故障时，(A)只适用于压降极小的导线及触头之类的电气故障。

A、短接法B、电阻测量法C、电压测量法D、外表检查法11．在三相交流异步电动机的定子上布置结构完全相同，在空间位置上互差（C）电角度的三相绕组，分别通入三相对称交流电，则在定子与转子的空气隙间将会产生旋转磁场。

A、60˚B、90˚C、120˚D、180˚12．在三相交流异步电动机的定子上布置有（B）的三相绕组。

A、结构相同，空间位置互差90˚电角度B、结构相同，空间位置互差120˚电角度C、结构不同，空间位置互差180˚电角度D、结构不同，空间位置互差120˚电角度13．在三相交流异步电动机定子绕组中通入三相对称交流电，则在定子与转子的空气隙间产生的磁场是(D)。

一、选择题（第1一80题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1．0分。

满分80分）：1．一含源二端网络，测得其开路电压为100Ｖ，短路电流为10Ａ，当外接10Ω负载电阻时，负载电流是（）。

（Ａ）10 Ａ（Ｂ）5Ａ（Ｃ）15 Ａ（Ｄ）20 Ａ2．正弦交流电压Ｕ=100sin（628ｔ＋60o ）Ｖ，它的频率为（）。

（Ａ）100 ＨＺ（B）50 ＨZ （Ｃ）60ＨZ （Ｄ）628 ＨＺ3．一台电动机的效率是0.75，若输入功率是2ｋｗ时，它的额定功率是（）ｋｗ。

（Ａ）1.5 （Ｂ）２（Ｃ）２. ４（Ｄ）１. ７4．低频信号发生器的低频振荡信号由（）振荡器产生。

（Ａ）ＬＣ（Ｂ）电感三点式（Ｃ）电容三点式（Ｄ）ＲＣ5．用单臂直流电桥测量电阻时，若发现检流计指针向“＋”方向偏转，则需（）。

（Ａ）增加比例臂电阻（Ｂ）增加比较臂电阻（Ｃ）减小比例臂电阻（Ｄ）减小比较臂电阻6．调节普通示波器“Ｘ钢位移”旋钮，可以改变光点在（）。

（Ａ）垂直方向的幅度（Ｂ）水平方向的幅度（Ｃ）垂直方向的位置（Ｄ）水平方向的位置7．直流双臂电桥可以精确测量（）的电阻。

（Ａ）1Ω以下（Ｂ）10Ω以上（Ｃ）100Ω以上（Ｄ）100 kΩ以上8．在潮湿的季节，对久置不用的电桥，最好能隔一定时间通电（）时，以驱除机内潮气，防止元件受潮变值。

（Ａ）０.５（Ｂ）６（Ｃ）１２（Ｄ）２４9．为了提高中、小型电力变压器铁心的导磁性能，减少铁损耗，其铁心多采用（）制成。

（Ａ）0.35ｍｍ厚，彼此绝缘的硅钢片叠装（Ｂ）整块钢材（Ｃ）2ｍｍ厚彼此绝缘的硅钢片叠装（Ｄ）0.5ｍｍ厚，彼此不需绝缘的硅钢片叠装10．变压器过载运行时的效率（）额定负载时的效率。

（Ａ）大于（Ｂ）等于（Ｃ）小于（Ｄ）大于等于11．变压器的额定容量是指变压器在额定负载运行时（）。

（Ａ）原边输入的有功功率（Ｂ）原边输入的视在功率（Ｃ）副边输出的有功功率（Ｄ）副边输出的视在功率12．有一台电力变压器，型号为SJL－560／10，其中的字母“Ｌ”表示变压器的（）的。

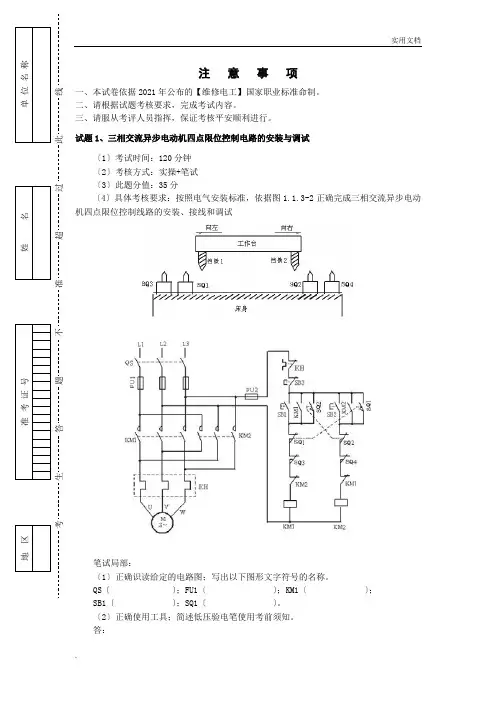

实用文档 注 意 事 项 一、本试卷依据2021年公布的【维修电工】国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核平安顺利进行。

试题1、三相交流异步电动机四点限位控制电路的安装与调试 〔1〕考试时间：120分钟 〔2〕考核方式：实操+笔试 〔3〕此题分值：35分 〔4〕具体考核要求：按照电气安装标准，依据图1.1.3-2正确完成三相交流异步电动机四点限位控制线路的安装、接线和调试笔试局部：〔1〕正确识读给定的电路图；写出以下图形文字符号的名称。

QS 〔 〕；FU1〔 〕；KM1〔 〕； SB1〔 〕；SQ1〔 〕。

〔2〕正确使用工具；简述低压验电笔使用考前须知。

答：考生答题不准超过此线地区 姓名 单位名称 准 考 证 号〔3〕正确使用仪表；简述钳形电流表的使用方法。

答：〔4〕平安文明生产；答复在室外地面高压设备上工作时，工作地点四周的围栏上应悬挂什么文字的标示牌。

答：操部作分：〔5〕按照电气安装标准，依据图1.1.3-2正确完成三相交流异步电动机四点限位控制线路的安装和接线；〔6〕通电试运行。

试题2、PLC控制三相异步电动机定子串自耦变压器降压启动装调〔1〕考试时间：120分钟〔2〕考核方式：实操＋笔试〔3〕此题分值：35分〔4〕具体考核要求：按照电气安装标准，依据图2.1.3-3主电路和绘制的I/O接线图正确完成PLC控制异步电动机自耦变压器启动线路的安装、接线和调试。

笔试局部：〔1〕正确识读给定的电路图；将控制电路局部改为PLC控制，在答题纸上正确绘制PLC的I/O口〔输入/输出〕接线图并设计PLC梯形图。

〔2〕正确使用工具；简述螺丝刀使用考前须知。

答：〔3〕正确使用仪表；简述指针式万用表电阻挡的使用方法。

答：〔4〕平安文明生产，答复何为平安电压？答：操部作分：〔5〕按照电气安装标准，将控制电路局部改为PLC控制，依据图2.1.3-2主电路和绘制的I/O接线图正确完成PLC控制电动机自耦变压器降压启动线路的安装和接线；〔6〕正确编制程序并输入PLC中；〔7〕通电试运行。

[模拟] 维修电工中级模拟2单项选择题第1题：直流电动机因电刷牌号不相符导致电刷下火花过大时，应更换( )的电刷。

A.高于原规格B.低于原规格C.原牌号D.任意参考答案：C第2题：采用热装法安装滚动轴承时，首先将轴承放在油锅里煮，油的温度保持在( )左右。

A.50℃B.70℃C.100℃D.120℃参考答案：C第3题：快速熔断器的额定电流指的是( )。

A.有效值B.最大值C.平均值D.瞬时值参考答案：A第4题：20/15t桥式起重机主钩上升控制时，将控制手柄置于控制第三挡，确认( )动作灵活。

然后确认R13-R15间短接，由此确认KM3可靠吸合。

A.KM1B.KM2C.KM3D.KM4参考答案：C第5题：将变压器的一次侧绕组接交流电源，二次侧绕组开路，这种运行方式称为变压器( )运行。

A.空载B.过载C.满载D.负载参考答案：A第6题：用于自动调速系统中的电机扩大机，若其负载是作为执行机构的各种直流电动机，在低压时电机扩大机的电流都将( )。

A.增大B.减小C.先增大后减小D.先减小后增大参考答案：A第7题：直流电动机的单波绕组中，要求两只相连接的元件边相距约为( )极距。

A.一倍B.两倍C.三倍D.五倍参考答案：B第8题：在20/5t桥式起重机主钩上升控制过程中，将电动机接入线路时，把控制手柄置于上升第一挡．KMUP、KMB和KM1相继吸合，电动机( )转子处于较高电阻状态下运转，主钩应低速上升。

A.M1B.M2C.M4D.M5参考答案：D第9题：在20/15t桥式起重机主钩下降控制过程中，若空载慢速下降，可以利用制动( )挡配合强力下降“3”挡，交替操纵实现控制。

A.“1”B.“2”C.“4”D.“5”参考答案：B第10题：将变压器的一次侧绕组接交流电源，二次侧绕组与负载连接，这种运行方式称为( )运行。

A.空载B.过载C.负载D.满载参考答案：C第11题：交磁电机扩大机在运转前应空载研磨电刷接触面，使磨合部分(镜面)达到电刷整个工作面80%以上时为止，通常需空转( )。

维修电工中级题库1－200题一、单选题您的姓名： [填空题] *_________________________________1．为了促进企业的规范化发展，需要发挥企业文化的（）功能。

[单选题] *A、娱乐B、主导C、决策D、自律(正确答案)答案解析：D2．下列关于勤劳节俭的论述中，不正确的选项是（）。

[单选题] *A、企业可提倡勤劳，但不宜提倡节俭(正确答案)B、“一分钟应看成是八分钟”C、勤劳节俭符合可持续发展的要求D、“节省一块钱，就等于净赚一块钱”答案解析：A3．对待职业和岗位，（）并不是爱岗敬业所要求的。

[单选题] *A、树立职业理想B、干一行爱一行专一行C、遵守企业的规章制度D、一职定终身，绝对不改行(正确答案)答案解析：D4．企业生产经营活动中，促进员工之间团结合作的措施是（）。

[单选题] *A、互利互惠，平均分配B、加强交流，平等对话(正确答案)C、只要合作，不要竞争D、人心叵测，谨慎行事答案解析：B5．不符合文明生产要求的做法是（）。

[单选题] *A、爱惜企业的设备、工具和材料B、下班前搞好工作现场的环境卫生C、工具使用后按规定放置到工具箱中D、冒险带电作业(正确答案)答案解析：D6．一般电路由电源、（）和中间环节三个基本部分组成。

[单选题] *A、负载(正确答案)B、电压C、电流D、电动势答案解析：A7．线性电阻与所加（）、流过的电流以及温度无关。

[单选题] *A、功率B、电压(正确答案)C、电阻率D电动势8．串联电阻的分压作用是阻值越大电压越（）。

[单选题] *A、小B、大(正确答案)C、增大D、减小9．电功的常用实用的单位有（）。

[单选题] *A、焦耳B、伏安C、度(正确答案)D、瓦答案解析：C10．电路节点是（）连接点。

[单选题] *A、两条支路B、三条支路C、三条或以上支路(正确答案)D、任意支路答案解析：C11．单位面积上垂直穿过的磁力线数叫作（）。

中级维修电工技能操作考核评分记录表考件编号姓名考号
注：每项扣分不得超过该项配分。

1、本项目的满分60分。

2、本项目的考核时间为180分钟。

评分人：年月日核分人：年月日
中级维修电工试题二技能考核评分记录表考件编号姓名考号
第二题：X62W万能铣床故障检修
2、本项目的考核时间为15分钟
3、在本项目考核中，现场应有2名考评员，其中1人任现场监护
评分人：年月日核分人：年月日
200 级维修电工试卷 A
考件编号姓名考号
**一、试题:
安装Y-△降压启动控制线路电路的安装与调试
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

200 级维修电工备料通知单 A
2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

试卷C
一
中级维修电工技能竞赛操作试卷 D 考件编号姓名考号
一、试题:
安装时间继电器双速电动机控制电路
二、考核要求：
1、本项目的满分为60分。

2、本项目的考核时间为180分钟。

3、采用板前明布线的方法进行安装。

职业技能鉴定国家题库统一试卷中级电工知识试卷（中级1）一、选择题(第1～80题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分80分。

)1．在解析式u=Umsin(ωt+φ)中，φ表示（）。

（A）频率（B）相位（C）初相角（D）相位差2．在以(ωt)为横轴的电流波形图中，取任一角度所对应的电流值叫该电流的（）。

（A）瞬时值（B）有效值（C）平均值（D）最大值3．下列关于无功功率的叙述（）说法正确。

(A)电路与电源能量交换的最大规模 (B)单位时间放出的热量 (C)单位时间所做的功 (D)电感消耗的能量4.1度电相当于（）。

(A)1瓦·秒 (B)1千瓦·小时 (C)1千瓦·秒 (D)1瓦·小时5．为提高功率因数常在感性负载两端（）。

（A）串联一个电感（B）并联一个电感（C）并联适当电容器（D）串联一个电容器6．三相四线制供电系统中火线与中线间的电压等于（）。

（A）零电压（B）相电压（C）线电压（D）1/2线电压7．异步电动机空载时的效率为（）。

（A）零（B）25～30% （C）铭牌效率的30% （D）空载电流与额定电流之比8．三相电源绕组产生的三相电动势在相位上互差（）。

（A）30o（B）90o（C）180o（D）120o9．3～10kW电力网，一般采用中性点（）方式。

（A）接地（B）不接地（C）为零（D）直接接地10．发电机并网运行时发电机电压的有效值应等于电网电压的（）。

（A）有效值（B）最大值（C）瞬时值（D）平均值11．某一交流电路其端电压为1000伏，电路总电流是20安，则其视在功率为（）。

（A）1000伏安（B）2000伏安（C）20000伏安（D）500伏安12．若变压器的额定容量是P S，功率因数是0.8，则其额定有功功率是（）。

（A）P S（B）1.25P S（C）0.8P S（D）0.64P S13．单相交流电路无功功率计算公式是（）。

维修电工中级鉴定理论模拟试题21、低频信号发生器开机后（D ）即可使用。

A 需加热60 min后B 需加热40 min 后C 需加热30 min 后D 很快2、电磁调速异步电动机的基本结构型式分为(A )两大类A组合式和整体式B整体式和分立式C组合式和分立式D整体式和独立式3、并励直流电动机限制启动电流的方法有（D ）种。

A3 B4 C5 D24、如图所示真值表所表达的逻辑关系是( D )5、整流式直流电焊机通过（C ）获得所需外特性。

A、整流装置B、逆变装置C、调节装置D、稳压装置6、一直流电动机的磁极绕组过热，怀疑并励绕组部分短路，可用（B）测量每个磁极绕组，找出电阻值低的绕组进行修理。

A、万用表欧姆档B、电桥C、兆欧表D、摇表7 、为满足生产机械要求有较为恒定转速的目的，电磁调速异步电动机中一般都配有能根据负载变化而自动调节励磁电流的控制装置，它主要由（C ）构成。

A伺服电动机和速度正反馈系统B伺服电动机和速度负反馈系统C测速发电机和速度负反馈系统D测速发电机和速度正负馈系统8、按实物测绘机床电气设备控制线路的接线图时，同一电器的各元件要画在（ A ）A1 B多C3 D29、交流测速发电机的定子上装有（ C ）A两个串联的绕组B两个并联的绕组C两个在空间相差90°电角度的绕组D一个绕组10、同步电动机采用能耗制动时，将运行中的定子绕组的电源断开，并保留转子励磁绕组的（C ）A交直流励磁B交流励磁C直流励磁D电压11、目前较为理想的测速元件是（B ）测速发电机A交流同步B空心杯转子C永磁式D电磁式12、三相异步电动机按转速高低划分，有（A ）种。

A3 B4 C5 D213、LFC—10型瓷绝缘贯穿式复匝电流互感器，在进行交流耐压试验前，测绝缘电阻合格，按试验电压标准进行试验时发生击穿，其击穿原因是（A ）A产品制造质量不合格B表面有脏污C变比准确不准D周围环境湿度大14、直流双臂电桥要尽量采用容量较大的蓄电池，一般电压为（B ）伏。
