多媒体教学课件微型计算机接口技术第10章 基本人机交互 设备的接口河南科技大学信工学院 自动化系卜文绍• 人机交互设备指在人和计算机之间建立联系、交 换信息的输入/出设备。
• 随着计算机应用领域扩大，除常规键盘、显示 器、打印机外，涌现了许多新型人机交互设备。
为计算机普及和推广应用提供了条件。
• 本章主要介绍几种常规人机交互设备的接口方 法。

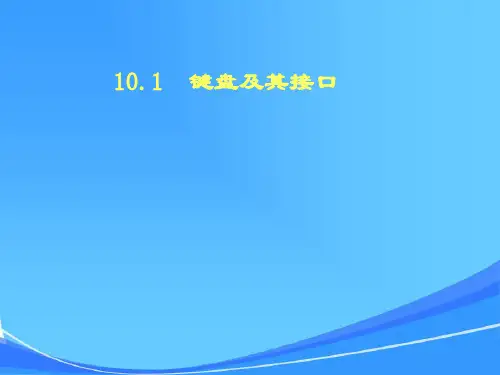

10.1 键盘接口一、键盘的类型键盘: 是微型计算机系统中最基本的人机对话输入设备。
按 键有机械式、电容式、导电橡胶式、薄膜式等多种。
但不管 何种形式，其作用都是一个“使电路接通与断开的开关”。
键盘结构形式（两种）：线性键盘、矩阵键盘。
线性键盘：多少键对应有多少根连线连接微机输入接口；在 某些微机化仪表中有所应用。
矩阵键盘：需要的接口线书是行数(n)+列数(m)，容许最大 按键数n×m；常用键盘结构。
¾ ¾¾根据矩阵键盘的识键和译键方法的不同，可分为非线性键 盘、编码键盘两种。
键盘本身具有自动检测被按下的键，并完成去抖动、防串键 等功能，而且能提供与被按键功能对应的键码（如ASCII码） 送往CPU。
电路复杂、价格高，但接口简单。
1、编码键盘：2、非编码键盘： 键盘只简单地提供按键开关的行列矩阵。
按键的识别、键码 的确定与输入、去抖动等工作都由接口电路和程序完成。
本 身结构简单、成本低，微机系统中多采用。
二、键盘接口的功能¾键盘接口必须具有去抖动、防串键、按键识别和键码产 生4个基本功能。
① 去抖动：• •每个按键在按下或松开时，都会产生短时间的抖动。
抖 动的持续时间与键的质量相关，一般为5~20ms。
所谓“去抖动”：是指在键被按下或释放时，必须避开抖 动状态，只有处在稳定接通或断开状态才能保证识别正 确。
去抖动问题，可通过软件延时或硬件电路解决。
•② 防串键：解决多键同时按下或前一按键未释放又有新下时产生的问题。
