THERMOCALCDICTRA热力学计算

Thermo-Calc概述：（原产地:瑞典）热力学计算软件的开拓者，软件开发历史比较悠久，因此软件功能比较完善和强大，所涉及的领域比较广泛，包括冶金、金属合金、陶瓷、熔岩、硬质合金、粉末冶金、无几物等等，产品主要包括TCC、TCW、DICTRA、二次开发工具和数据库。

软件功能：1、热力学——相图、热力学性能、凝固模拟、液相面、热液作用、变质、岩石形成、沉淀、风化过程的演变、腐蚀、循环、重熔、烧结、煅烧、燃烧中的物质形成、CVD 图、薄膜的形成、CVM 计算，化学有序 - 无序等等。

2、动力学（DICTRA）——扩散模拟，如合金均匀化、渗碳、脱碳、渗氮、奥氏体/铁素体相变、珠光体长大、微观偏析、硬质合金的烧结等等。

数据库：TC的数据库比较多，甚至可以说杂来形容，呵呵，TC自己做的最好的数据库应该是Fe，当然现在也有像Ni等等的自己开发的数据库，但是大部分数据库都是利用第三方的，如有色金属（Al、Mg、Ti等）是英国ThermoTech的。

当然TC的同盟战线非常广，所以相应可用的数据库也就非常多，包括众多无几物数据库、陶瓷数据库、硬质合金数据库、核材料数据库等等。

优势：软件功能强大、用户群较大方便交流、软件扩展性能好、灵活性强、适用范围广。

缺点：操作界面不是很友好，很难上手，动力学（扩散）数据目前不是很全，计算引擎技术滞后（主要表现在初始值方面）。

适用范围：适合于科学研究，尤其是理论研究，从行上来讲非常适合黑色金属行业，当然陶瓷、化工等行业也是首选（因为其他没有软件有这方面的数据库和功能）。

Pandat概述：（原产地:美国，全是中国人开发，呵呵）热力学计算软件的后起者，或者说新秀吧，呵呵！主要是抓住竞争对手界面不友好和需要计算初值的弱点发展起来的，目前主要是在金属材料也就是合金行业中发展，产品包括Pandat、PanEngine和数据库。

软件功能：相图计算、热力学性能、凝固模拟、液相投影面、相图优化以及动力学二次开发（注意二次开发要在C++环境中进行）等。

Thermo-Calc 计算机在材料科学中的应用Thermo-Calc姓名：xxx 学号：111111111111一、软件简介相图计算（CALPHAD：Calculation of Phase Diagram）是在前人收集、总结热力学数据的基础上发展形成的一门新的介于热力学、相平衡和计算机科学之间的交叉学科。

Thermo-Calc是一款基于已有文献和实验数据基础之上的相图和热力学计算软件，由瑞典皇家工学院（KTH）研发，并于1981年首次发布。

经过将近30年的发展，Thermo-Calc现已成为数据齐全、功能强大、结构较为完整的计算系统，是目前世界上享有相当声誉的热力学计算软件。

目前，该软件已被广泛用于计算不同体系的复杂相平衡或多元相图，在新材料设计，材料工程应用等过程中根据Thermo-Calc计算结果进行设计优化，可有效节省人力、物力。

该软件最早被发展用于钢的热力学计算，有关钢的数据库也比其他体系的数据库更为完备，是钢铁材料研究过程中一款有力的工具，可从钢的平衡态相组成、合金化的影响、析出相形成规律等不同角度开展热力学计算。

目前该软件分为经典版（TCC）和视窗版（TCW）两种，计算机原理及过程完全一样。

使用TCC能够更灵活、充分的发挥软件的功能，通过其中的“acro-file-open”命令还能直接调用已有程序，计算参数可以在文本格式的程序文件中随时修改，使日常的计算过程大为简化。

TCW是在TCC基础上发展而来，采用了Windows界面，使初学者能够迅速根据窗口提示开展计算。

本文仅针对后者进行简单介绍。

二、原理及应用Thermo-Calc把历史形成的热力学文献数据打包备用，是所有各种热力学和相图计算的通用和柔性的软件包，是建立于强大的Gibbs能最小化基础之上的。

它是多于30年和100人年的劳动以及很多各种项目的国际合作的结果。

Thermo-Calc软件可使用多种热力学数据库，特别是热力学数据库的国际合作组织Scientific Group ThermodataEurope(SGTE)开发的数据库。

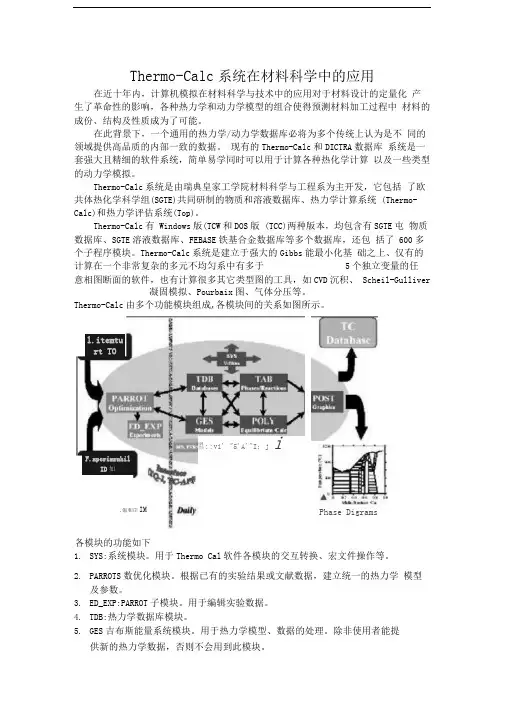

Thermo-Calc 系统在材料科学中的应用在近十年内，计算机模拟在材料科学与技术中的应用对于材料设计的定量化 产生了革命性的影响，各种热力学和动力学模型的组合使得预测材料加工过程中 材料的成份、结构及性质成为了可能。

在此背景下，一个通用的热力学/动力学数据库必将为多个传统上认为是不 同的领域提供高品质的内部一致的数据。

现有的Thermo-Calc 和DICTRA 数据库 系统是一套强大且精细的软件系统，简单易学同时可以用于计算各种热化学计算 以及一些类型的动力学模拟。

Thermo-Calc 系统是由瑞典皇家工学院材料科学与工程系为主开发，它包括 了欧共体热化学科学组(SGTE)共同研制的物质和溶液数据库、热力学计算系统 (Thermo-Calc)和热力学评估系统(Top)。

Thermo-Calc 有 Windows 版(TCW 和DOS 版 (TCC)两种版本，均包含有SGTE 屯 物质数据库、SGTE 溶液数据库、FEBASE 铁基合金数据库等多个数据库，还包 括了 600多个子程序模块。

Thermo-Calc 系统是建立于强大的Gibbs 能最小化基 础之上、仅有的计算在一个非常复杂的多元不均匀系中有多于 5个独立变量的任 意相图断面的软件，也有计算很多其它类型图的工具，如CVD 沉积、 Scheil-Gulliver 凝固模拟、Pourbaix 图、气体分压等。

Thermo-Calc 由多个功能模块组成,各模块间的关系如图所示。

1. SYS:系统模块。

用于Thermo Cal 软件各模块的交互转换、宏文件操作等。

2. PARROTS 数优化模块。

根据已有的实验结果或文献数据，建立统一的热力学 模型及参数。

3. ED_EXP:PARROT 子模块。

用于编辑实验数据。

4. TDB:热力学数据库模块。

5. GES 吉布斯能量系统模块。

用于热力学模型、数据的处理。

除非使用者能提供新的热力学数据，否则不会用到此模块。

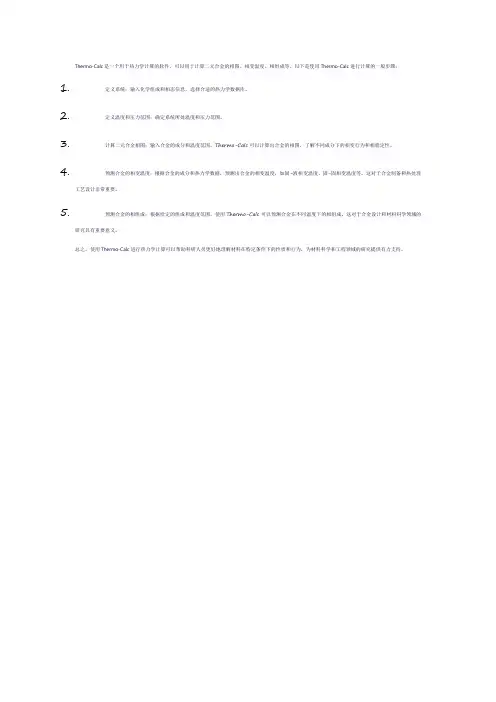

Thermo-Calc是一个用于热力学计算的软件，可以用于计算二元合金的相图、相变温度、相组成等。

以下是使用Thermo-Calc进行计算的一般步骤：
1.定义系统：输入化学组成和相态信息，选择合适的热力学数据库。

2.定义温度和压力范围：确定系统所处温度和压力范围。

3.计算二元合金相图：输入合金的成分和温度范围，Thermo-Calc可以计算出合金的相图，了解不同成分下的相变行为和相稳定性。

4.预测合金的相变温度：根据合金的成分和热力学数据，预测出合金的相变温度，如固-液相变温度、固-固相变温度等。

这对于合金制备和热处理
工艺设计非常重要。

5.预测合金的相组成：根据给定的组成和温度范围，使用Thermo-Calc可以预测合金在不同温度下的相组成。

这对于合金设计和材料科学领域的
研究具有重要意义。

总之，使用Thermo-Calc进行热力学计算可以帮助科研人员更好地理解材料在特定条件下的性质和行为，为材料科学和工程领域的研究提供有力支持。

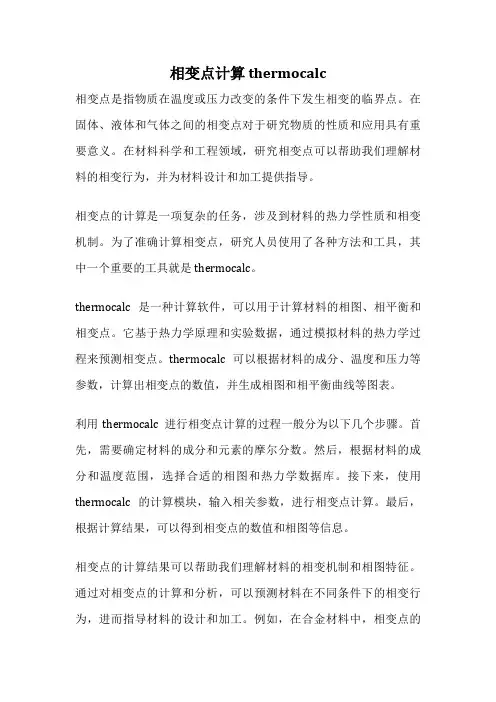

相变点计算 thermocalc相变点是指物质在温度或压力改变的条件下发生相变的临界点。

在固体、液体和气体之间的相变点对于研究物质的性质和应用具有重要意义。

在材料科学和工程领域，研究相变点可以帮助我们理解材料的相变行为，并为材料设计和加工提供指导。

相变点的计算是一项复杂的任务，涉及到材料的热力学性质和相变机制。

为了准确计算相变点，研究人员使用了各种方法和工具，其中一个重要的工具就是thermocalc。

thermocalc是一种计算软件，可以用于计算材料的相图、相平衡和相变点。

它基于热力学原理和实验数据，通过模拟材料的热力学过程来预测相变点。

thermocalc可以根据材料的成分、温度和压力等参数，计算出相变点的数值，并生成相图和相平衡曲线等图表。

利用thermocalc进行相变点计算的过程一般分为以下几个步骤。

首先，需要确定材料的成分和元素的摩尔分数。

然后，根据材料的成分和温度范围，选择合适的相图和热力学数据库。

接下来，使用thermocalc的计算模块，输入相关参数，进行相变点计算。

最后，根据计算结果，可以得到相变点的数值和相图等信息。

相变点的计算结果可以帮助我们理解材料的相变机制和相图特征。

通过对相变点的计算和分析，可以预测材料在不同条件下的相变行为，进而指导材料的设计和加工。

例如，在合金材料中，相变点的计算可以帮助我们确定合金的组成和热处理条件，以获得理想的组织结构和性能。

除了相变点的计算，thermocalc还可以用于其他热力学计算，如相平衡计算、相图预测和相图优化等。

它已经成为材料科学和工程领域中重要的研究工具之一。

相变点的计算对于理解和应用材料的相变行为至关重要。

thermocalc作为一种强大的计算工具，可以帮助我们准确计算相变点，并指导材料的设计和加工。

通过研究相变点，我们可以深入了解材料的热力学性质和相变机制，为材料科学和工程领域的研究和应用提供有力支持。

Thermo-calc软件-TCCP用户指南重要要点Thermo-Calc?User’s GuideVersion PThermo-Calc Software ABStockholm Technology ParkBj?rnn?sv?gen 21SE-113 47 Stockholm, SwedenCopyright ? 1995-2003 Foundation of Computational ThermodynamicsStockholm, Sweden第1部分一般介绍1.1 计算热力学在近十年内与材料科学与工程相联系的计算机计算与模拟的研究与发展已经为定量设计各种材料产生了革命性的方法，热力学与动力学模型的广泛结合使预测材料成分、各种加工后的结构和性能。

产品开发与工程控制的数学模型的重要性已经证明对热力学计算和动力学模拟的高需求，先进材料的现代定量计算设计已从计算热力学与动力学中得到了惊人的益处。

用Thermo-Calc进行的热力学计算和用DICTRA进行的动力学模拟可戏剧性地加强制造过程的设计能力、热处理温度的选择能力、过程收益的优化能力等，这些易于理解的软件/数据库/界面包已经在世界范围内证明是最有力和最有柔性的排除昂贵和费时的实验、改进质量性能和控制环境影响的工程工具。

1.2 Thermo-Calc软件/数据库/界面包Thermo-Calc是所有各种热力学和相图计算的通用和柔性的软件包，是建立于强大的Gibbs能最小化基础之上的。

它是多于30年和100人年的劳动以及很多各种项目的国际合作的结果。

Thermo-Calc 软件可使用多种热力学数据库，特别是热力学数据库的国际合作组织Scientific Group Thermodata Europe(SGTE)开发的数据库。

TCC(传统的Thermo-Calc)和其姊妹软件DICTRA（扩散控制相转变）已经在瑞典斯德哥尔摩皇家工学院（KTH）的材料科学与工程系开发出来，Thermo-Calc的第一个版本发布于1981年，以后几乎每年更新，最新的版本P发布于2002年11月。

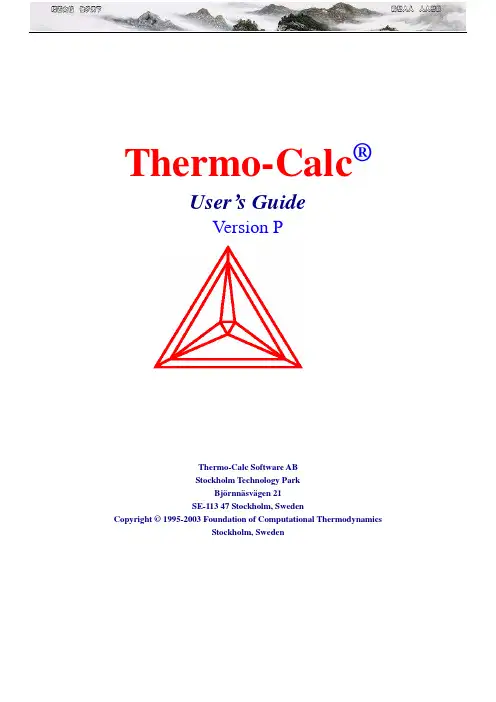

Thermo-Calc®User’s GuideVersion PThermo-Calc Software ABStockholm Technology ParkBjörnnäsvägen 21SE-113 47 Stockholm, SwedenCopyright © 1995-2003 Foundation of Computational ThermodynamicsStockholm, Sweden目录第1部分一般介绍1.1 计算热力学在近十年内与材料科学与工程相联系的计算机计算与模拟的研究与发展已经为定量设计各种材料产生了革命性的方法，热力学与动力学模型的广泛结合使预测材料成分、各种加工后的结构和性能。

产品开发与工程控制的数学模型的重要性已经证明对热力学计算和动力学模拟的高需求，先进材料的现代定量计算设计已从计算热力学与动力学中得到了惊人的益处。

用Thermo-Calc进行的热力学计算和用DICTRA进行的动力学模拟可戏剧性地加强制造过程的设计能力、热处理温度的选择能力、过程收益的优化能力等，这些易于理解的软件/数据库/界面包已经在世界范围内证明是最有力和最有柔性的排除昂贵和费时的实验、改进质量性能和控制环境影响的工程工具。

1.2 Thermo-Calc软件/数据库/界面包Thermo-Calc是所有各种热力学和相图计算的通用和柔性的软件包，是建立于强大的Gibbs能最小化基础之上的。

它是多于30年和100人年的劳动以及很多各种项目的国际合作的结果。

Thermo-Calc软件可使用多种热力学数据库，特别是热力学数据库的国际合作组织Scientific Group Thermodata Europe(SGTE)开发的数据库。

TCC(传统的Thermo-Calc)和其姊妹软件DICTRA（扩散控制相转变）已经在瑞典斯德哥尔摩皇家工学院（KTH）的材料科学与工程系开发出来，Thermo-Calc的第一个版本发布于1981年，以后几乎每年更新，最新的版本P发布于2002年11月。

相变点计算 thermocalc 相变点在材料科学领域中扮演着重要的角色。

相变点是在材料中，当晶体结构或者状态发生改变时所对应的温度或者压强。

研究相变点的重要原因是，在了解了相变点之后，可以更好地预测材料的物理性质和化学反应过程。

因此，需要一种方法来准确地计算相变点。

在材料科学领域中，thermocalc是一种常用的相变点计算工具。

本文将对thermocalc的原理、计算方法以及应用进行阐述。

一、thermocalc的原理thermocalc是一种基于计算热力学的软件。

该软件通过热力学数据库的建立来计算物质的相变点。

该热力学数据库包括相图、热力学数据以及相关的物理量。

使用thermocalc，可以对不同的固态合金体系进行相变点的计算。

而且，该软件还支持多相态相图的计算，使得该软件可以在液态和气态相变的计算中也提供精确的结果。

二、thermocalc的计算方法在使用thermocalc计算相变点时，需要先建立相应的热力学数据库。

热力学数据库必须包括相关的相图、热力学数据以及其他必要的物理量。

然后，用户需要在thermocalc中设定所需计算的参数，包括温度、压力、化学组成等。

根据设定的参数，thermocalc可以计算出相应的相图、热力学数据以及其他相关物理量。

通过设定特定的计算模型，可以计算出物质在特定条件下的相变点。

最常用的计算模型是CALPHAD模型。

CALPHAD模型是一种基于热力学平衡的模型，通过综合考虑组元之间的相互作用，可以预测物质在不同条件下的相变行为。

使用CALPHAD模型，可以计算出物质在不同温度和压强下的相图，包括熔点、析出温度、共晶温度等。

与其他相变点计算方法相比，CALPHAD模型可以提供更为精确的结果。

三、thermocalc的应用thermocalc在材料科学领域中有广泛的应用。

最为常见的应用是对固态合金体系中的相变点进行计算。

通过计算不同合金体系中的相变点，可以预测材料的物理性质，如硬度、强度、导电性等。

基于Thermo-Calc及T-f_S-C_L耦合方法预测Biot≤0.1的
合金凝固路径（英文）
赵光伟;李新中;徐达鸣;郭景杰;傅恒志;杜勇;贺跃辉
【期刊名称】《中国有色金属学报：英文版》
【年(卷),期】2012(022)001
【摘要】将二元合金枝晶凝固传输模型及相应的T-fS-CL耦合求解方法扩展到描述多元合金在Biot≤0.1条件下的凝固。

基于提出的扩展模型及算法,提出一种考虑传热影响的预测Biot≤0.1合金凝固路径及微观偏析的方法。

该算法与Thermo-Calc热力学计算软件接口程序TQ6相耦合,用于实时计算每次迭代需要的热力学数据。

Al-2Si-3Mg三元合金实例计算证实提出的模型及算法和凝固路径与微观偏析预测方法的实用性与可靠性,Al-5.17Cu-2.63Si三元合金凝固实验结果与预测结果的取得较好的一致性。

【总页数】8页(P139-146)
【作者】赵光伟;李新中;徐达鸣;郭景杰;傅恒志;杜勇;贺跃辉
【作者单位】^p
【正文语种】中文
【中图分类】TG146
因版权原因，仅展示原文概要，查看原文内容请购买。
