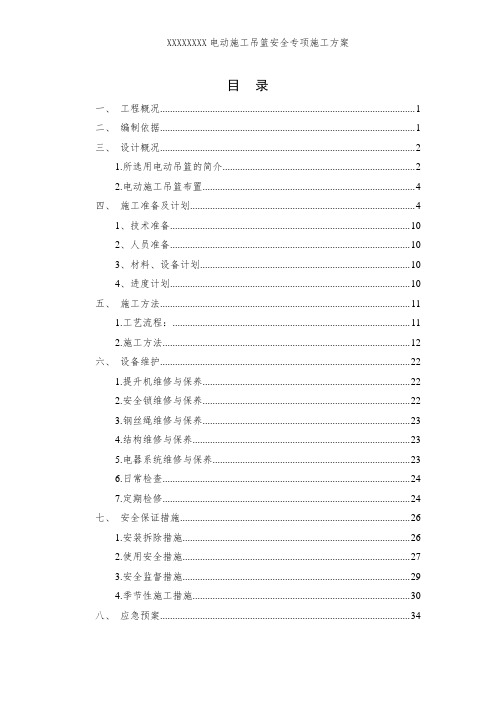

目录一、工程概况 (1)二、编制依据 (1)三、设计概况 (2)1.所选用电动吊篮的简介 (2)2.电动施工吊篮布置 (4)四、施工准备及计划 (4)1、技术准备 (10)2、人员准备 (10)3、材料、设备计划 (10)4、进度计划 (10)五、施工方法 (11)1.工艺流程： (11)2.施工方法 (12)六、设备维护 (22)1.提升机维修与保养 (22)2.安全锁维修与保养 (22)3.钢丝绳维修与保养 (23)4.结构维修与保养 (23)5.电器系统维修与保养 (23)6.日常检查 (24)7.定期检修 (24)七、安全保证措施 (26)1.安装拆除措施 (26)2.使用安全措施 (27)3.安全监督措施 (29)4.季节性施工措施 (30)八、应急预案 (34)1、应急组织机构及职责 (34)2、危险源识别分析 (35)3、安全事故应急流程 (36)4、安全事故应急事故及处置 (37)5、安全事故应急救援电话及定点医院 (39)九、计算书及附图 (39)附件一： (53)附件二： (55)附件三： (58)附件四： (60)附件五： (61)XXXXXXXX电动吊篮安全专项施工方案一、工程概况1.XXXXXXXX 项目位于XX市XX区XX路，建筑面积约xx万㎡，本方案只针对住宅楼，结构形式为框剪结构。
2.拟安装吊篮楼栋的基本信息：3.1#单元、2#单元、3#单元屋面已完成，周边无高压线、材料运输交通通畅。
1#单元施工电梯2部，安装于东面，2#单元施工电梯2部，安装于西面，3#单元施工电梯2部，安装于东北面。
场地有塔吊X台，安装于场地北、南、东侧。
4.本吊篮工程位于XXXXXXXXXX区3栋住宅楼，现因住宅楼外墙面施工需要，选用外墙专用吊篮，吊篮型号为ZLP630，施工高度为100米以下，所有部位施工共需吊篮51台。
二、编制依据三、设计概况1.所选用电动吊篮的简介1.1、ZLP630型电动吊篮整体结构组成（1）悬吊平台：是搭载施工人员高处作业的装置。

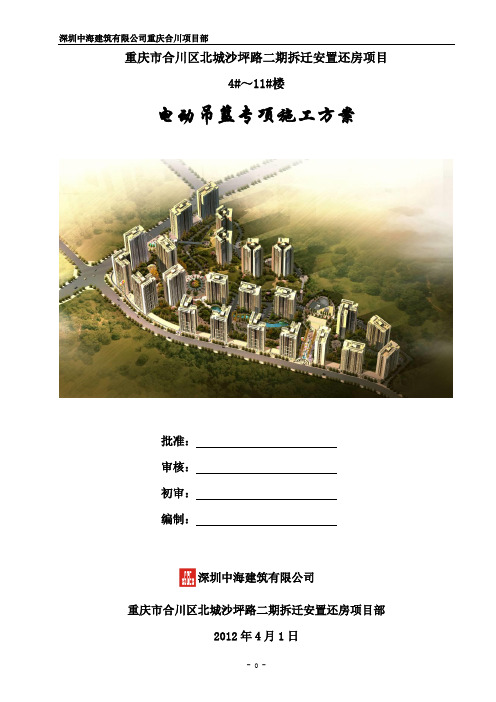

重庆市合川区北城沙坪路二期拆迁安置还房项目4#～11#楼电动吊篮专项施工方案批准：审核：初审：编制：深圳中海建筑有限公司重庆市合川区北城沙坪路二期拆迁安置还房项目部2012年4月1日目录1、编制依据 (1)2、工程概况 (1)3、施工准备 (1)3.1技术准备 (1)3.1.2吊篮验算 (3)3.2生产准备 (10)4、施工安排 (10)4.1工期安排 (10)4.2人员安排 (10)5、吊篮安装施工方法 (11)5.1安装流程 (11)5.2安装方法 (11)7、成品保护 (12)1、 编制依据1.1 工程施工图纸； 1.2 工程施工组织设计； 1.3 电动吊篮使用说明书；1.4 高处作业吊篮安全规则(JGJ5027-1992)。
2、 工程概况外墙面积为 m 2，本工程外墙保温施工、涂料,采用电动吊篮施工。
3、 施工准备3.1 技术准备3.1.1 吊篮选型及性能说明 本工程外墙装修为涂料工程为外墙外施工荷载较 3.1.1.1 篮体篮体宽度 600mm ，长度分别有 4 米、6 米、7 米。
底篮及侧板用网纹钢板制作， 平台靠墙面有靠墙防撞装置，能防止工作表面受撞破损。
吊篮四周设有高 1170mm 的护 栏，底部设有地轮，以利于在现场移动。
吊篮上还装拉结用的锚固器，以便于吊篮较 长时有与建筑物间停置于一处，完成较复杂的装修作业，如图 3.1-1。
3.1.1.1 吊篮篮体组装图3.1.1.2 提升机提升机架 侧围篮底板电控箱脚轮提升机安全锁D L 63型吊篮采用 α 型动力提升机（提升力 400，采用低电流牵引，并有突 然停电情况下的手动升降装置。
同时，该提升机采用三相盘式制动异步电动机，其技 术性能完全符合吊篮操作中启动迅速，断电瞬时刹停以及起动频繁、负载保持等特点。
3.1.1.3 安全锁DL630 型篮采用吊先进的 LSQ20A 、LSQ30A 防倾斜式安全锁，如图 3.1-2。
安全 锁是吊篮的安全保险装置，当吊篮工作平台倾斜度超过限定值或通过提升机的工作钢丝绳发生断裂时，倾斜处或断裂处工作钢丝绳对安全锁滚轮(或绳套)的压力消失，绳夹在弹簧和套板的作用下，在工作平台倾斜 3～8°内即可锁住钢丝绳，使整机停止下 降，达到确保安全的目的。

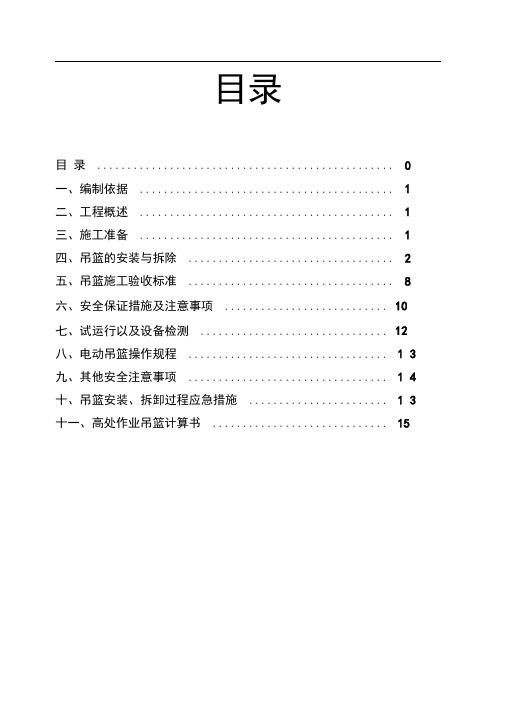

目录目录 0一、编制依据 (1)二、工程概述 (1)三、施工准备 (1)四、吊篮的安装与拆除 (2)五、吊篮施工验收标准 (8)六、安全保证措施及注意事项 (10)七、试运行以及设备检测 (12)八、电动吊篮操作规程 ................................. 1 3九、其他安全注意事项 ................................. 1 4十、吊篮安装、拆卸过程应急措施 ....................... 1 3十一、高处作业吊篮计算书 .. (15)一、编制依据国家和行业颁布的有关现行设计和施工规范及标准兰州市建筑工程施工安全操作规程中华人民共和国高处吊篮作业标准GB19155-2003装饰施工图纸和施工组织设计吊篮脚手架的设计制作应符合JG/T5032-93《高处作业吊篮》及《编制建筑施工脚手架安全技术标准的统一规定》并经企业技术负责人审核批准。
二、工程概述该工程外立面抹灰工程拟采用电动吊篮施工。
电动吊篮性能先进，安全升降，拆装方便，高效是外墙装饰工程的理想设备。
预计此项目安装电动吊篮约_____________ 台，每台吊篮设置独立安全救生绳，专人进行维护、维修和日常安全检查。
根据现场施工的实际需要使用载荷为630kg。
篮筐外型尺寸：宽700mm X高1100mm,单元长度有1米、1.5米、2米三种尺寸，然后按需要进行拼装，最大长度为6米，最小长度为1米。
电动吊篮主要技术参数具体见厂家资料说明。
三、施工准备1、人员准备：吊篮进场可根据场地大小，分批进场。
要求现场预备380V电源。
根据现场施工准备，我们抹灰前组织准备好吊篮机具装置运至现场，组织现场安装、移位人员。
操作人员必须有二人，但不准超过二人，必须系好安全带。
搬运组四人，现场技术指导一人，安全警示一人，电工一人。
操作人员必须身体健康，掌握吊篮操作的有关规定。
操作人员严禁酒后操作吊篮。
吊篮计算书一、前端悬挑1.7M计算书根据厂家出厂安装说明书技术参数，以最大组合6米长吊篮计算：(单根承重钢丝绳额定破断拉力：S取53KN，钢丝绳D=8.3mm)1、荷载计算参数(1) 6米钢制平台，自重500kg(包含提升、安全锁、电控箱、电机)(2) 钢丝绳φ8.3mm、按25m高、钢丝绳根数4根（安全钢丝绳2根、工作钢丝绳2根。
）4根×25m×0.295kg/m=29.5kg(3) 额定载重：300kg(4) 承重钢丝绳D=8.3mm，额定破断拉力S=53KN。
2、抗倾覆计算根据高处作业吊篮GB19155-2017（6.5.5.3 ）在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值C Wt 不得小于3。
计算简图C Wt * L o *W u≤M w * L i + S wt *L bC Wt--配重悬挂支架稳定系数，大于或等于3；W u --起重机构极限工作载荷，单位为千克；M w--配重质量，单位为千克；S wt--配重悬挂支架质量，单位为千克；（长度4m，）L o--配重悬挂支架外侧长度，单位为米；L b--支点到配重悬挂支架重心的距离，单位为米；L i --配重悬挂支架内侧长度，单位为米；故：3*1.7*（500+29.5+300）≤1000*4+1.15*2294230.45≤4263.35即：M w配重质量为1000千克；单个配重重量：25kg抗倾覆G配（取值）=40块x 25(kg/块)=1000kg施工现场安装配重总数量40块。
3、钢丝绳安全系数计算：n=S×a/WW: 额定载重量、悬吊平台自重和钢丝绳自重等所产生的重力之和W=（500+29.5+300）*10/1000=8.29KNS:单根承重钢丝绳额定破断拉力KN，D=8.3mm钢丝绳S=53KN a:受力钢丝绳根数n＝53kN×2/8.29kN＝12.78根据高处作业吊篮GB19155-2017(6.6.1)钢丝绳安全系数不应小于8结论：安全。
电动吊篮施工方案(计算书)一、工程概况根据《电动吊篮施工方案(计算书)》的要求，本工程为某高层建筑外墙施工项目，工程地点位于XX市XX区。
工程包括建筑物的外墙清洗、装修及维护等作业。
考虑到施工安全和效率，决定采用电动吊篮作为施工的主要设备。
二、准备工作1. 对施工现场进行实地勘察，了解建筑物的结构、高度、外墙材质等信息，为吊篮选型提供依据。
2. 根据工程需求，编制详细的施工方案，包括吊篮选型、安装、移位、拆除、调试、使用、检查与维护等内容。
3. 提前与施工队伍进行技术交底，确保施工人员熟悉吊篮的操作、维护及安全注意事项。
4. 准备所需的施工材料、设备、工具等，确保施工过程中物资供应充足。
5. 办理相关手续，如施工许可证、吊篮验收合格证等。
三、吊篮参数及组成部件1. 吊篮型号：根据工程需求，选择符合国家标准的电动吊篮，其主要参数如下：- 额定载重量：200kg- 额定速度：8m/min- 提升高度：100m- 电机功率：1.5kW- 电源电压：380V2. 吊篮组成部件：- 悬挂机构：包括支架、导轨、滑轮等，用于支撑吊篮的运行。
- 吊篮：包括篮体、安全装置、提升装置、电气控制系统等。
- 电气设备：包括电源箱、控制箱、电缆线等，为吊篮提供动力和控制系统。
- 辅助设备：包括安全锁、限速器、紧急停止开关等，确保吊篮运行安全。
四、吊篮的安装、移位和拆除方案1、吊篮搭设方案- 在搭设吊篮前，先对建筑物外墙进行清理，确保无障碍物。
- 根据吊篮的安装图纸，在建筑物上选择合适的固定点，安装悬挂机构。
- 悬挂机构安装应稳固可靠，确保吊篮在运行过程中不会发生位移或倾斜。
- 安装吊篮篮体，连接提升装置、安全装置和电气控制系统。
- 确保吊篮的导轨、滑轮、钢丝绳等部件安装正确，无损坏，并涂抹适量润滑油。
2、吊篮的自检和互检- 安装完成后，施工人员应对吊篮进行自检，检查各部件是否齐全、完好。
- 互检由不同人员之间进行，以确保吊篮的各个部位都符合安全要求。
电动高处作业吊篮计算书及附图根据《高处作业吊篮》GB 19155-2003的要求，吊篮在结构设计时，应考虑风荷载的影响；在工作状态下，应能承受的基本风压值不低于500Pa；在非工作状态下，当吊装高度≤60m时，应能承受基本风压值不低于1915Pa，每增高30m，基本风压值增加165Pa；吊篮的固定装置结构设计风压值应按1.5倍的基本风压值计算。
载荷计算：①钢平台自重：486kg（按3节×2米=6米）②钢丝绳：50kg（按长度100米×2根×25kg）③安全绳：50kg（按长度100米×2根×25kg）④电缆线：30kg（按长度100米）⑤重锤：24kg（12kg×2）⑥施工活载荷：450kg（实际荷载：工作人员2人150kg，施工工具及施工物料150kg）ZLP630型电动吊篮情况：（1）屋顶吊架的受力说明：该吊架的力学模型为超静定系统。
（2）钢丝绳的受力检验：吊篮系统采用的结构为4×31SW+FC-8.3的钢丝绳，结构为4×31SW+FC ，直径8.3mm ，破断拉力不小于53KN 。
1. 在工作状态下考虑风荷载及荷载组合情况：1.1吊篮系统钢丝绳强度校核计算：吊蓝的水平风荷载标准值应按下式计算：Q WK=c W K ×F=1.6x500× 1.4=1120N式中：c —风力系数，c=1.6Q WK —吊篮的风荷载标准值（N ）W K —风荷载标准值（N/ m 2）F —吊篮受风面积（m 2）已知6米标准吊篮篮体迎风面积计算为1.90.043m 2F=3+0.650.034+0.340.031.080.052 1.4⨯⨯⨯⨯⨯⨯+⨯⨯≈吊蓝动力钢丝绳强度应按容许应力法进行核算，计算荷载应用标准值，安全系数K应选取9。
吊篮动力钢丝绳所承受荷载，应符合下列规定：竖向荷载标准值应按下式计算：Q1=（G K+Q K）/2=(486+50+50+30+24+450)×9.8/2=5341N式中：Q1—吊篮动力钢丝绳竖向荷载标准值（N）G K—吊篮及钢丝绳自重标准值（kg）Q K—施工活荷载标准值（kg）作用于吊篮上的水平荷载可只考虑风荷载，并应由两根钢丝绳各负担1/2，水平荷载标准值应按下式计算：Q2=Q WK/2=1120/2=560N式中：Q2—吊篮动力钢丝绳水平荷载标准值（N）Q WK—吊篮的风荷载标准值（N）吊篮在使用时，其动力钢丝绳所受拉力应按下式核算：式中：Q D—动力钢丝绳所受拉力的施工核算值（kN）K—安全系数，选取9。
吊篮专项施工方案及计算书
一、引言
吊篮作为建筑施工中常用的悬挂设备，具有施工高效、安全可靠等特点。
本文旨在讨论吊篮在施工过程中的应用和相关计算方法，提出具体的施工方案，以确保工程施工的顺利进行。
二、施工方案
1. 吊篮安装
安装吊篮前需对安全绳索、电气设备等进行检查，确保吊篮正常使用。
安装时要求固定可靠、垂直度符合要求、电气连接牢固。
2. 施工流程
1.确定吊篮使用范围及高度；
2.安装吊篮，并进行试吊；
3.搭设施工平台，确保吊篮周围通道畅通；
4.施工过程中注意吊篮载荷，严禁超载；
5.施工结束后，及时拆卸吊篮。
3. 安全防护
1.工人须佩戴安全帽、安全带等个人防护用品；
2.吊篮周围设置警示标志，确保远离火源。
三、计算书
作为施工过程中的重要环节，吊篮的负荷计算需要严格按照相关规范进行。
以下为吊篮负荷计算示例：
1. 吊篮自重计算
吊篮自重 = 吊篮本体重量 + 吊篮工作人员重量 + 施工材料重量
2. 垂直载荷计算
垂直载荷 = 吊篮自重 + 施工人员重量 + 施工材料重量 + 风力荷载
3. 水平载荷计算
水平载荷 = 风力荷载 + 摩擦力 + 水平活载
4. 安全系数
在计算吊篮载荷时，需考虑安全系数的作用，确保吊篮在施工过程中的安全可靠性。
四、结论
吊篮作为建筑施工中重要的悬挂设备，其施工方案及计算书的编制对于保障工程施工的顺利进行至关重要。
通过本文的讨论，不仅可以加深对吊篮使用的理解，同时也为吊篮施工提供了具体的指导方案。
一、工程概况1. 项目名称：XX建筑外墙装修工程2. 工程地点：XX市XX区XX街道3. 建设单位：XX房地产开发有限公司4. 承包单位：XX建筑安装工程有限责任公司5. 设计单位：XX建筑设计研究院6. 监理单位：XX工程监理有限公司7. 吊篮使用单位：XX建筑安装工程有限责任公司8. 吊篮安装及维保单位：XX建筑机械制造有限公司二、编制依据1. 《建筑起重机械安全技术监察规程》（GB 50345-2010）2. 《高处作业吊篮》（GB 19155-2003）3. 《建筑施工高处作业安全技术规范》（JGJ80-2016）4. 《建筑施工安全检查标准》（JGJ59-2011）5. 《建筑施工起重机械安全规程》（JGJ46-2005）三、电动吊篮的选型及设备性能介绍1. 选型：根据工程特点，选用XX型号电动吊篮，该吊篮具有以下性能特点： - 吊篮载重：500kg- 行程：30m- 行驶速度：1.2m/min- 吊篮尺寸：3.6m×1.5m×0.9m- 配备安全锁、紧急停止按钮等安全装置2. 设备性能：- 吊篮运行平稳，振动小- 吊篮操作简便，易于维护- 吊篮稳定性好，可承受侧向风力四、安全管理体系1. 成立安全领导小组，负责安全管理工作2. 制定安全管理制度，明确各岗位安全责任3. 定期对施工人员进行安全教育培训4. 做好施工现场安全检查，确保吊篮安全运行五、吊篮的安装及拆除方案1. 安装：- 检查吊篮设备是否完好，符合规定要求- 按照吊篮说明书进行安装，确保安装牢固- 安装完毕后，进行试运行，检查吊篮运行情况2. 拆除：- 拆除前，对吊篮进行全面检查，记录损坏情况- 将平台停放在平整的地面上，拆下绳坠铁- 切断电源，将电缆从临时配电箱和吊篮上拆下，并卷成圆盘 - 按照拆卸顺序，依次拆除吊篮部件六、受力计算1. 计算吊篮自重、吊篮载重、钢丝绳受力等参数2. 根据计算结果，选择合适的吊篮及吊装设备3. 确保吊篮及吊装设备在施工过程中安全可靠七、电动吊篮安全操作规程1. 吊篮操作人员必须经过专业培训，取得上岗证2. 吊篮操作人员应熟悉吊篮性能、操作规程及安全注意事项3. 吊篮操作前，应检查吊篮设备是否完好，安全装置是否正常4. 吊篮运行过程中，严禁超载、超速、超范围作业5. 吊篮运行过程中，严禁人员从吊篮上跳下或攀爬6. 吊篮操作人员应保持通讯畅通，发现异常情况立即停止作业八、吊篮操作人员注意事项1. 操作人员应穿戴符合安全要求的工作服、安全帽、防滑鞋等2. 操作人员应熟悉吊篮操作规程，确保自身安全3. 操作人员应保持良好的心理素质，避免疲劳驾驶4. 操作人员应关注施工现场安全，发现安全隐患及时上报本方案为电动吊篮专项施工方案，旨在确保吊篮在施工过程中的安全、稳定运行。
电动高处作业吊篮计算书及附图根据《高处作业吊篮》GB 19155-2003的要求，吊篮在结构设计时，应考虑风荷载的影响；在工作状态下，应能承受的基本风压值不低于500Pa；在非工作状态下，当吊装高度≤60m时，应能承受基本风压值不低于1915Pa，每增高30m，基本风压值增加165Pa；吊篮的固定装置结构设计风压值应按1.5倍的基本风压值计算。
载荷计算：①钢平台自重：486kg（按3节×2米=6米）②钢丝绳：50kg（按长度100米×2根×25kg）③安全绳：50kg（按长度100米×2根×25kg）④电缆线：30kg（按长度100米）⑤重锤：24kg（12kg×2）⑥施工活载荷：450kg（实际荷载：工作人员2人150kg，施工工具及施工物料150kg）ZLP630型电动吊篮情况：（1）屋顶吊架的受力说明：该吊架的力学模型为超静定系统。
（2）钢丝绳的受力检验：吊篮系统采用的结构为4×31SW+FC-8.3的钢丝绳，结构为4×31SW+FC ，直径8.3mm ，破断拉力不小于53KN 。
1. 在工作状态下考虑风荷载及荷载组合情况：1.1吊篮系统钢丝绳强度校核计算：吊蓝的水平风荷载标准值应按下式计算：Q WK=c W K ×F=1.6x500× 1.4=1120N式中：c —风力系数，c=1.6Q WK —吊篮的风荷载标准值（N ）W K —风荷载标准值（N/ m 2）F —吊篮受风面积（m 2）已知6米标准吊篮篮体迎风面积计算为1.90.043m 2F=3+0.650.034+0.340.031.080.052 1.4⨯⨯⨯⨯⨯⨯+⨯⨯≈吊蓝动力钢丝绳强度应按容许应力法进行核算，计算荷载应用标准值，安全系数K应选取9。
吊篮动力钢丝绳所承受荷载，应符合下列规定：竖向荷载标准值应按下式计算：Q1=（G K+Q K）/2=(486+50+50+30+24+450)×9.8/2=5341N式中：Q1—吊篮动力钢丝绳竖向荷载标准值（N）G K—吊篮及钢丝绳自重标准值（kg）Q K—施工活荷载标准值（kg）作用于吊篮上的水平荷载可只考虑风荷载，并应由两根钢丝绳各负担1/2，水平荷载标准值应按下式计算：Q2=Q WK/2=1120/2=560N式中：Q2—吊篮动力钢丝绳水平荷载标准值（N）Q WK—吊篮的风荷载标准值（N）吊篮在使用时，其动力钢丝绳所受拉力应按下式核算：式中：Q D—动力钢丝绳所受拉力的施工核算值（kN）K—安全系数，选取9。
重庆市合川区北城沙坪路二期拆迁安置还房项目4#～11#楼电动吊篮专项施工方案批准：审核：初审：编制：深圳中海建筑有限公司重庆市合川区北城沙坪路二期拆迁安置还房项目部2012年4月1日目录1、编制依据 (1)2、工程概况 (1)3、施工准备 (1)3.1 技术准备 (1)3.1.2 吊篮验算 (3)3.2 生产准备 (10)4、施工安排 (11)4.1 工期安排 (11)4.2 人员安排 (11)5、吊篮安装施工方法 (11)5.1 安装流程 (11)5.2 安装方法 (11)7、成品保护 (13)1、编制依据1.1工程施工图纸；1.2工程施工组织设计；1.3电动吊篮使用说明书；1.4高处作业吊篮安全规则(JGJ5027-1992)。
2、工程概况外墙面积为 m 2，本工程外墙保温施工、涂料,采用电动吊篮施工。
3、施工准备3.1技术准备3.1.1吊篮选型及性能说明本工程外墙装修为涂料工程为外墙外施工3.1.1.1 篮体篮体宽度600mm，长度分别有4 米、6 米、7 米。
底篮及侧板用网纹钢板制作，平台靠墙面有靠墙防撞装置，能防止工作表面受撞破损。
吊篮四周设有高1170mm 的护栏，底部设有地轮，以利于在现场移动。
吊篮上还装拉结用的锚固器，以便于吊篮较长时有与建筑物间停置于一处，完成较复杂的装修作业，如图3.1-1。
3.1.1.1 吊篮篮体组装图提升机架侧围篮底板电控箱脚轮提升机安全锁3.1.1.2 提升机 D L 63型吊篮采用 α 型动力提升机（提升力 4 3.1.1.3 安全锁DL630 型篮采用吊先进的 LSQ20A 、LSQ30A 防倾斜式安全锁，如图 3.1-2。
安全 锁是吊篮的安全保险装置，当吊篮工作平台倾斜度超过限定值或通过提升机的工作钢丝绳发生断裂时，倾斜处或断裂处工作钢丝绳对安全锁滚轮(或绳套)的压力消失，绳夹在弹簧和套板的作用下，在工作平台倾斜 3～8°内即可锁住钢丝绳，使整机停止下 降，达到确保安全的目的。
3.1.1.3 安全锁示意图3.1.1.4 钢丝绳钢丝绳分为工作绳、 3.1.1.5 悬挂机构悬挂机构的组成见图 3.1-3。
悬挂机构前梁通常的伸出量为 0.9～1.5m ，根据房 屋结构调节前梁、中梁、后梁确定所要求的伸出量。
前梁的额定伸出量为 1.5m ，当前梁的伸出量超过 1.5m 时，吊篮的工作载荷应相应减少。
动力绳安全绳1.钢丝绳2.限位块3.前梁4. 加强绳5. 前后升降支架6. 前梁上支柱7. 中梁8.后梁9.后梁立柱10.配重块11. 后梁底架12. 前支撑3.1.1.5 悬挂机构示意图DL630 型吊篮施工中的载重量见表3.1.1.5：表3.1.1.5悬挂机构伸出量（M） 1.9 1.7≤1.5 DL630吊篮载重量（kg）≤250≤300≤400本工程吊篮悬挂机构伸出量均＜1.5，载重量不得超过400kg。
3.1.1.6 电器控制系统吊篮的电器控制系统采用多重保护装置，自动限位，随意调节平衡，漏电自动保护，断电即可手动控制吊篮下降，操作简便，安全可靠。
3.1.2吊篮验算3.1.2.1阳台处吊篮受力分析选择阳台处吊篮D L630进行算（1）DL630 型吊篮主要性能参数见表3.1.2.1表3.1.2.1额定载重量（kg）400（2）恒载计算a 平台重量理论重量＝228kgb 提升机重量理论重量＝31kg×2＝62kgc 电器箱重量理论重量＝9kgd 安全锁重量理论重量＝3kg×2=6kg e 钢丝绳重长度×理论重量×根数=80×0.3×2=48kg 故吊篮自重p1p1=平台重量+提升安全架重量+提升机重量+电器箱重量+安全锁重量+钢丝绳重量=353kg（3）活载计算a 采光板50kgb 装修人员 75×2=150kg（按两人考虑，每人重量75kg）所以活载取q=50+150=200kg 故吊篮所承受的力荷载为：P2=1.2p+1.4q=1.2×353+1.4×200=703.6kg=7.036KN 本工程吊篮采取两个吊点，故每个吊点所承受的力应为： P3=P2/2=7.036/2=3.518KN＜400kg×10N/kg=4KN，取P2＝4KN 验算（4）配重计算悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2。
根据该比值要求，悬挂机构配重块重量可按下式计算：22A WBQ块式中：A 悬挂机构前梁伸出量；B 悬挂机构前后支撑之间的距离；W 单个悬挂机构的最大允许悬挂载荷，DL630 型吊篮W=400kg；每块配重块重量为25kg,故配重的数量为N=Q∕25，N 取整数。
已知：A=1.5m，B=4m，W=400kgQ≥2×2×1.5×400／4＝600kgN=600/25=24 块（5）挑梁计算挑梁采用边长80mm 的方钢MB = Mmax= 力×力臂= PL1= 400kg ×10N/kg ×1500mm =1.5 ×106N ⋅mm =1.5KN ⋅MWx =W max/ s= Mmax/[σ]=1.5 ×106 / 215 = 6.98 ×103 mm3[σ]——方钢抗拉强度设计值为215N/mm2查表80[W ]= 29.24cm3 = 29.24 ×103 mm3> W x= 6.98 ×103 mm3∴安全系数k = 29.24 / 6.98＝4.2＞2, 满足要求。
Qτmax= QS / IB = 4 ×103×26.1/ 8 ×117 ×10−5=11.15MPa < [τ]=100MPaQ ——横截面上的剪力3S ——受力面积对中性轴的静矩，查表可得S = 26.1cm4I ——整个截面对中性轴的惯性矩，查表可得I =117cmB ——腹板宽度，查表可得B = 8mm∴80满足要求（6）钢丝绳验算吊篮钢丝绳的选用是按行业标准J G5032－93 执行，吊篮安全系数不小于9。
其计算公式为：N ≥Sa/WN：安全系数 S:钢丝绳的破断拉力 a：钢丝绳根数 W：总荷载根据安全绳要求，钢丝绳采用镀锌6×19W+IWS，A8.3mm破断拉力S=51.8KN钢丝绳根数a＝2安全系数N＝9则总荷载W≥Sa/N＝51.8KN×2／9＝11.51KN>4KN 满足要求。
3.1.2.2非阳台处吊篮受力分析选择吊篮D L630 型验算（1）DL630 型吊篮主要性能参数见表3.1.2.2（2）恒载计算a 平台重量理论重量=305kgb 提升机重量理论重量＝31kg×2＝62kgc 电器箱重量理论重量＝9kgd 安全锁重量理论重量＝3kg×2=6kgp1=平台重量+提升安全架重量+提升机重量+电器箱重量+安全锁重量+钢丝绳重量=430kg （3）活载计算a 采光板 50kgb 装修人员75×2=150kg（按两人考虑，每人重量75kg）所以活载取q=50+150=200kg 故吊篮所承受的力荷载为：P2=1.2p+1.4q=1.2×430+1.4×200=796kg=7.96KN 本工程吊篮采取两个吊点，故每个吊点所承受的力应为： P3=P2/2=7.96/2=3.98KN＜400kg×10N/kg=4KN，取P＝4KN 验算（4）配重计算悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2。
根据该比值要求，悬挂机构配重块重量可按下式计算：22A WBQ块式中： A 悬挂机构前梁伸出量；B 悬挂机构前后支撑之间的距离；W 单个悬挂机构的最大允许悬挂载荷， L630 型吊篮W=400kg；每块配重块重量为25kg,故配重的数量为N=Q∕25，N 取整数已知：A=0.9，B=4m，W=400kgQ≥2×2×0.9×400／4＝360kgN=360/25=14.4，取N＝16 块（5）挑梁计算挑梁采用边长80mm 的方钢MB = Mmax=力×力臂=PL1= 400kg ×10N/kg ×1500mm =1.5 ×106N ⋅mm =1.5KN ⋅MWx = Wmax/ s=Mmax/[σ]=1.5 ×106 / 215 = 6.98 ×103 mm3[σ]——方钢抗拉强度设计值为215N / mm2查表80[W ]= 29.24cm3 = 29.24 ×103 mm3 > W x= 6.98 ×103 mm3∴安全系数k = 29.24 / 6.98 ＝4.2 > 2, 满足要求。
Qτmax= QS / IB = 4 ×103 ×26.1/ 8 ×117 ×10−5 =11.15MPa < [τ]=100MPa Q ——横截面上的剪力3S ——受力面积对中性轴的静矩，查表可得S = 26.1cm4I ——整个截面对中性轴的惯性矩，查表可得I =117cmB ——腹板宽度，查表可得B = 8mm∴80满足要求（6）钢丝绳验算吊篮钢丝绳的选用是按行业标准JG5032－93 执行，吊篮安全系数不小于9。
其计算公式为：N ≥Sa/WN：安全系数S：钢丝绳的破断拉力a：钢丝绳根数W：总荷载根据安全锁要求，钢丝绳采用镀锌6×19W＋IWS，Φ8.3mm破断拉力S=51.8KN钢丝绳根数a＝2安全系数N＝9则总荷载W≥Sa/N＝51.8KN×2／9＝11.51KN>4KN 满足要求。
3.1.3技术要求3.1.3.1本工程由于工期紧张，在结构四周满布吊篮同时施工，以满足工程进度的要求，同时也保证了外墙涂料颜色的一致，外墙面砖镶贴的同时开展。
3.1.3.2现场所需吊篮的数量，见表3.1.3.2。
表3.1.3.23.1.3.3吊篮配重见表 3.1.3.3。
表3.1.3.3注：A—悬挂机构前梁伸出量B—悬挂机构前后支撑之间的距离N—吊篮配重块数3.1.3.4吊篮租赁使用，资料齐全。
3.1.3.5根据现场情况，吊篮前支架架在女儿墙上，木方做支撑，后支架下垫竹编板，以防止损坏楼顶防水层。
3.1.3.6吊篮悬挂机构前后梁采用胀紧绳、安全绳、动力绳连接，以使该机构前、上、中、后梁整体性好、受力均匀，同时起到双保险作用。
3.1.3.7安装过程中，调整前梁伸出量，保证篮体距离装修面300mm，以方便施工人员的操作。
