压铸铝技术参数

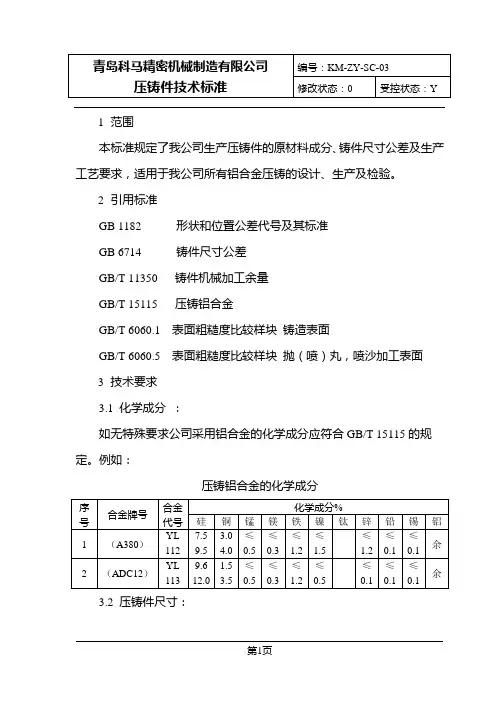

1范围本标准规定了我公司生产压铸件的原材料成分、铸件尺寸公差及生产工艺要求，适用于我公司所有铝合金压铸的设计、生产及检验。

2引用标准GB 1182 形状和位置公差代号及其标准GB 6714 铸件尺寸公差GB/T 11350 铸件机械加工余量GB/T 15115 压铸铝合金GB/T 6060.1 表面粗糙度比较样块铸造表面GB/T 6060.5 表面粗糙度比较样块抛（喷）丸，喷沙加工表面3技术要求3.1 化学成分：如无特殊要求公司采用铝合金的化学成分应符合GB/T 15115的规定。

例如：压铸铝合金的化学成分3.2 压铸件尺寸：3.2.1 压铸件的尺寸公差不包括铸造斜度，其不加工表面：包容面以小端为基准，被包容面以大端为基准；待加工表面：包容面以大端为基准，被包容面以小端为基准，有特殊规定和要求时，须在图样上注明。

3.2.2 压铸件需要机械加工时，其加工余量按GB/T11350的规定执行。

若有特殊规定和要求时须在图样上注明。

4 表面质量4.1 铸件表面粗糙度应符合GB6060.1的规定。

4.2 铸件不允许有裂纹、欠铸、疏松、气泡和任何穿透性缺陷。

4.3 铸件允许有擦伤、凹陷、缺肉和网状毛刺等缺陷，但其缺陷的程度和数量应该与供需双方同意的标准相一致。

4.4 铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等应清理干净，但允许留有痕迹。

其中顶针痕迹不得凸出和凹入所在表面0.3mm。

4.5 若图样无特别规定，有关压铸工艺部分的设置，如顶杆位置、分型线的位置、浇口和溢流口的位置等由生产厂自行规定；否则，图样上应注明或由供需双方商定。

4.6 压铸件需要特殊加工的表面，如抛光、喷丸、镀铬、涂覆、阳极氧化等须在图样上注明或由供需双方商定。

4.7 铸件抛丸表面质量均匀一致，不允许有漏抛、起褶、气泡、起皮、划痕等影响铸件外观质量的缺陷。

5 内部质量5.1压铸件若能满足使用要求，则压铸件本质缺陷不作为报废的依据。

5.2用于水泵系列的铸件内部不允许存在引起漏气的疏松、气泡、夹杂。

1、范围本标准规定了铝合金压铸件的技术要求、试验方法、检验规那么、交货条件等。

本标准适用于汽车发电机铝合金端盖压铸件。

2、引用标准GB6414铸件尺寸公差铝及铝合金化学分析方法GB288-87金属拉力试验法GB/T13822-92 压铸有色合金试样GB6060.5 外表粗造度比拟样块抛(喷)丸、喷吵加工外表3、技术要求3.1 压铸铝合金的牌号压铸铝合金采用UNS－A03800〔美国，日本ADC10〕可选用材料UNS－A03830 〔美国，日本ADC12〕化学成份见表1表1供给商可选择上述四种牌号的任何一种，如在生产过程中更换其它牌号，需重新进展样件鉴定。

一级回炉料：浇道、化学成份合格的废铸件，后加工次品等不含水分和油污。

二级回炉料：集渣包、坩埚底部剩料、退货废品、存放时间长〔超过10天〕的一级回炉料。

三级回炉料：飞边、溅屑、细小的碎料、带有油污的渣料、因化学成份报废的铸件、从铝渣中捡出的铝粒。

使用单一某级回炉料：一级回炉料最大使用量50%，二级回炉料最大使用量40%。

一级、二级回炉料混合使用：回炉料总量不超过40%，其中二级回炉料最大使用量20%。

三级回炉料：不能直接使用，必须经过重熔、精炼且化学成份分析合格后才能使用，其最大使用量10%，仅与铝锭混合使用。

小颗粒回炉料大块回炉料铝锭，如此循环。

3.2 力学性能采用单铸拉力试样检验,其力学性能应满足抗拉强度≥240Mpa,伸长率≥1%，HB85〔5/250/30〕。

试样尺寸及形状应符合GB/T 13822-92?压铸有色合金试样?的规定。

3.3 压铸件尺寸压铸件的几何形状和尺寸应符合铸件图的规定。

3.4 待加工外表用符号“〞标明，尖头指向被加工面。

例：0.5 表示该外表留有加工余量3.5 外表质量3.5.1 铸件清理后的外表质量铸件的浇口、飞边、溢流口、隔皮等应清理干净，但允许留有清理痕迹。

在不影响使用的情况下，因去除浇口、溢流口时所形成的缺肉或高出均不得超过壁厚的四分之一，并且不得超过1.5 mm。

压铸件设计的基本参数合金: 锌合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.3最小孔径/mm: 0.7孔深尺寸①（孔径的倍数）|盲孔: 6 孔深尺寸①（孔径的倍数）|通孔: 12 螺纹尺寸/mm|最小螺距: 0.75螺纹尺寸/mm|外螺纹: 6螺纹尺寸/mm|内螺纹: 10齿最小模数/mm: 0.3斜度|内侧: 15′～1°30′斜度|外侧: 10′～1°收缩率（%）: 0.4～0.65加工余量/mm: 0.3～0.8合金: 铝合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.5最小孔径/mm: 1.0孔深尺寸①（孔径的倍数）|盲孔: 4 孔深尺寸①（孔径的倍数）|通孔: 8 螺纹尺寸/mm|最小螺距: 1.0螺纹尺寸/mm|外螺纹: 10螺纹尺寸/mm|内螺纹: 15齿最小模数/mm: 0.5斜度|内侧: 30′～2°斜度|外侧: 15′～1°收缩率（%）: 0.45～0.8加工余量/mm: 0.3～0.8合金: 镁合金壁厚/mm|合理的: 1～3壁厚/mm|技术上可能的: 0.6最小孔径/mm: 0.7孔深尺寸①（孔径的倍数）|盲孔: 5 孔深尺寸①（孔径的倍数）|通孔: 10 螺纹尺寸/mm|最小螺距: 1.0螺纹尺寸/mm|外螺纹: 6螺纹尺寸/mm|内螺纹: 20齿最小模数/mm: 0.5斜度|内侧: 30′～2°斜度|外侧: 15′～1°收缩率（%）: 0.5～0.8加工余量/mm: 0.3～0.8合金: 铜合金壁厚/mm|合理的: 2～4壁厚/mm|技术上可能的: 1.0最小孔径/mm: 2.5孔深尺寸①（孔径的倍数）|盲孔: 3孔深尺寸①（孔径的倍数）|通孔: 6螺纹尺寸/mm|最小螺距: 1.5螺纹尺寸/mm|外螺纹: 12螺纹尺寸/mm|内螺纹: —齿最小模数/mm: 1.5斜度|内侧: 45′～2°斜度|外侧: 35′～1°收缩率（%）: 0.6～1.0加工余量/mm: 0.3～0.8铸造斜度斜度b∶h: 1∶5角度β: 11°30′应用范围: h＜25mm时钢和铁的铸件斜度b∶h: 1∶10角度β: 5°30′应用范围: h＝25～500mm时钢和铁的铸件斜度b∶h: 1∶20角度β: 3°应用范围: h＝25～500mm时钢和铁的铸件斜度b∶h: 1∶50角度β: 1°应用范围: h＞500mm时钢和铁的铸件斜度b∶h: 1∶100角度β: 30′应用范围: 有色金属铸件。

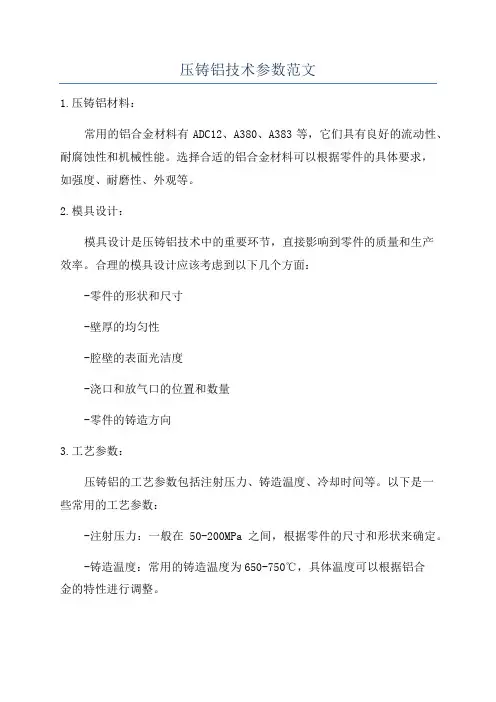

压铸铝技术参数范文
1.压铸铝材料：
常用的铝合金材料有ADC12、A380、A383等，它们具有良好的流动性、耐腐蚀性和机械性能。

选择合适的铝合金材料可以根据零件的具体要求，
如强度、耐磨性、外观等。

2.模具设计：
模具设计是压铸铝技术中的重要环节，直接影响到零件的质量和生产
效率。

合理的模具设计应该考虑到以下几个方面：
-零件的形状和尺寸
-壁厚的均匀性
-腔壁的表面光洁度
-浇口和放气口的位置和数量
-零件的铸造方向
3.工艺参数：
压铸铝的工艺参数包括注射压力、铸造温度、冷却时间等。

以下是一
些常用的工艺参数：
-注射压力：一般在50-200MPa之间，根据零件的尺寸和形状来确定。

-铸造温度：常用的铸造温度为650-750℃，具体温度可以根据铝合
金的特性进行调整。

-冷却时间：冷却时间对于铝合金零件的组织和性能有重要影响，一
般为20-30秒。

过长或过短的冷却时间都会影响零件的质量。

4.设备要求：
压铸铝需要使用专门的压铸机进行生产，压铸机的选择应该考虑到以
下几个因素：
-注射压力和注射容量：根据铝合金零件的要求来确定。

-注射系统的稳定性和可调性：可以根据具体的工艺要求来选择合适
的注射系统。

-液压系统的稳定性和动力输出能力：确保能够提供足够的注射压力。

综上所述，压铸铝技术参数包括铝合金材料的选择、模具设计、工艺
参数的确定以及设备要求等方面。

合理的技术参数的选择可以提高生产效
率和零件的质量，满足不同零件的使用要求。
