电气试验报告(一)引言概述:电气试验报告(一)旨在对某电气设备进行全面的试验和评估,以确保其工作正常、安全可靠。
本文将通过引言、正文内容和总结三个部分,详细分析电气试验的目的、试验内容、重点项目及结果,为读者提供全面的试验数据和结论。
正文内容:1. 试验目的a. 确保设备符合相关安全标准和法规要求b. 验证设备的技术性能和质量水平c. 检验设备在不同工况下的可靠性和稳定性d. 搜集试验数据和参数,为设备改进和优化提供依据e. 评估设备的适用性和性价比2. 试验内容a. 外观检查:对设备外观、连接线路、开关控制等进行检查和记录b. 电气参数测试:测量设备的电流、电压、功率、功率因数等参数,并记录数据c. 故障检测:模拟故障情况,测试设备的自动过载保护、短路保护等功能是否正常d. 绝缘测试:使用绝缘测试仪对设备的绝缘电阻进行测量和评估e. 热稳定性试验:对设备进行长时间负载工作,测试其在高温条件下的性能稳定性和散热效果3. 重点项目a. 设备的额定电流和额定电压:通过试验测量,与设备生产厂家提供的参数进行对比b. 设备的能效指标:计算设备的功率因数、能效等级,并与相关标准进行对比c. 应急故障处理:测试设备在故障情况下的应急措施和保护功能d. 设备的短路电流承受能力:通过模拟短路情况,测试设备的短路电流能否承受e. 设备的寿命预测:通过试验数据和性能指标,对设备的寿命进行预测和评估4. 试验结果a. 设备的外观无明显损坏或缺陷,符合相关要求b. 电气参数测试符合设备的额定参数,满足技术规范要求c. 设备的过载保护、短路保护等故障处理功能正常d. 设备的绝缘电阻达到安全要求,表明设备的绝缘性能良好e. 设备在长时间负载工作下性能稳定,热稳定性良好总结:本文对电气试验报告(一)的目的、试验内容、重点项目和试验结果进行了详细阐述。
根据试验数据和评估结果,可以得出设备在外观、技术参数、故障处理和性能稳定性等方面符合相关要求,具备一定的可靠性和安全性。
电气设备单体调试强制性条文试验项目清单1.变压器单体调试
1.1变压器绕组连同套管直流电阻测试;
1.2变压器绕组连同套管绝缘测试;
1.3变压器绕组绕组的电压比、极性与接线组别测试。
2.互感器
2.1测量绕组的绝缘电阻;
2.2检查变比和极性,要与设备铭牌一致。
3.真空断路器
3.1 测量每相导电回路的电阻;
3.2 交流耐压试验。
3.直流电动机试验
3.1.测量励磁绕组和电枢绕组绝缘电阻;
3.2.检查电机绕组的极性机器连接的正确性;
3.3.测量并调整电机电刷,使其处在中性位置。
4.交流电动机
4.1测量绕组的绝缘电阻和吸收比;
4.2交流耐压试验。
5.电力电缆
5.1测量绝缘电阻;
5.2检查电缆线路两端的相位。
6.避雷器
6.1测量金属氧化物避雷器及基座绝缘电阻。
第1 页共1 页。
电气工程检查汇总表1. 简介电气工程检查是在工程完工前进行的一项重要工作,旨在确保电气系统的设计和施工符合安全、可靠的要求。
本文档旨在总结电气工程检查的主要内容和要点。
2. 检查对象电气工程检查的对象主要包括以下几个方面:•电气设备:包括变压器、开关设备、电缆线路等。
•电气线路:包括配电线路、照明线路等。
•接地系统:包括接地装置、接地线等。
•配电柜和控制柜:包括开关柜、仪表柜等。
3. 检查内容电气工程检查的内容主要包括以下几个方面:3.1 设计文件检查设计文件是否完备,并符合相关标准和规范要求。
包括设计图纸、设计报告等。
3.2 施工材料检查施工材料的质量和规格是否符合设计要求,并是否有相关检验证书。
3.3 施工过程检查施工过程是否符合设计文件的要求,包括施工工艺、施工程序等。
3.4 设备与线路检查电气设备和线路的安装是否符合设计要求,包括设备的接线、线路的连接等。
3.5 接地系统检查接地系统的连接是否牢固、接地电阻是否符合标准要求,以确保人身安全。
3.6 配电柜和控制柜检查配电柜和控制柜的安装是否符合相关标准要求,包括开关、仪表的安装、接线等。
3.7 常用配电设备检查开关、避雷器、保护器、计量设备等常用配电设备是否齐全,是否安装符合要求。
电气工程检查可以采用以下几种方法:4.1 目视检查通过目视检查设备和线路的安装情况,检查是否存在明显的安装错误,如接线错误、材料错误等。
4.2 测试检查通过使用测试仪器和设备,对电气设备和线路进行各种测试和检查,如电气参数测试、绝缘测试等。
4.3 系统检查对整个电气系统进行综合检查,确保各个部分之间的连接和配合正常。
根据检查的内容和方法,对电气工程的检查结果进行总结和记录,并提出相应的改进意见和建议。
6. 结论通过电气工程的检查,可以及时发现和解决潜在的问题,确保电气系统的安全、可靠运行。
同时,也为后续的维护和管理提供参考依据。
以上是电气工程检查的汇总表的基本内容,希望对您有所帮助。
电气设备试验委托书范本尊敬的XXX试验研究院:我单位(以下简称“委托方”)因工作需要,特委托贵院(以下简称“受托方”)对我单位拥有的以下电气设备进行试验检测,现将有关事宜明确如下:一、试验设备清单1. 设备名称:XXXXXX设备型号:XXXXXX设备编号:XXXXXX2. 设备名称:XXXXXX设备型号:XXXXXX设备编号:XXXXXX(注:上述设备清单仅为示例,实际设备清单请根据实际情况填写)二、试验项目及标准1. 试验项目:绝缘电阻测试试验标准:GB/T 16927.1-2014《高压开关设备和控制设备标准的共用技术要求》2. 试验项目:交流耐压试验试验标准:GB/T 16927.1-2014《高压开关设备和控制设备标准的共用技术要求》3. 试验项目:相序检查试验标准:GB/T 16927.1-2014《高压开关设备和控制设备标准的共用技术要求》(注:实际试验项目及标准请根据实际情况填写)三、试验时间受托方应在收到委托书后的7个工作日内完成试验检测工作。
四、试验费用1. 受托方根据试验项目和试验标准制定试验方案,并将试验方案通知委托方。
2. 委托方确认试验方案后,应支付受托方试验费用。
试验费用包括但不限于试验材料费、试验设备使用费、试验人员工资等。
3. 受托方应向委托方提供正式的试验费用发票。
五、试验结果及报告1. 受托方应在试验完成后向委托方提供试验报告。
试验报告应包括但不限于试验项目、试验标准、试验结果、试验结论等内容。
2. 受托方应确保试验结果的准确性,并对试验结果承担责任。
六、保密条款1. 受托方应对试验过程中获取的委托方的技术秘密和商业秘密予以保密。
2. 受托方不得将试验结果泄露给与委托方无关的第三方。
七、争议解决1. 委托方和受托方在签订合同时,应共同遵守国家法律法规。
2. 双方在履行合同过程中发生的争议,应首先通过友好协商解决;协商不成的,可以向有管辖权的人民法院提起诉讼。
八、其他1. 本委托书自双方签字盖章之日起生效,有效期为一年。
新设备、工装和试验设备检查清单1. 概述本文档旨在提供一个新设备、工装和试验设备的检查清单,以确保这些设备在运用之前经过充分的检查和测试。
这个清单用于确保设备的安全性、使用性和性能的可靠性。
2. 新设备检查清单以下是新设备的检查清单,确保在使用之前对其进行必要的检查:2.1 外观检查•确保设备外壳完整无缺,并检查是否有脱落、破损或变形的部件。
•检查设备表面是否有明显的划痕或污渍,并进行适当清洁。
2.2 电气系统检查•确保设备的电气线路连接正确并牢固。
•使用合适的测试工具检查电气系统的接地和绝缘情况。
•确保设备的电气元件和电路板没有明显的烧焦、漏电或损坏。
2.3 功能测试•对设备进行基本的功能测试,确保其正常运作。
•检查设备是否具备所需的功能,并确保各个功能正常工作。
•对设备的控制面板、按钮和开关进行测试,确保其响应灵敏、可靠。
2.4 安全性检查•确保设备上的所有安全设备(如停止按钮、安全门、安全锁等)完好并能正常工作。
•检查设备是否有明显的危险部件或锐利边缘,需要进行相应的安全防护处理。
3. 工装检查清单以下是工装的检查清单,用于确保工装在使用之前经过必要的检查:3.1 结构检查•确保工装的结构牢固,没有明显的松动或变形。
•检查工装的组件和连接件是否完整和稳固。
3.2 安全性检查•确保工装上的安全设备完好并能正常工作。
•检查工装是否具备防护装置,以避免操作人员受伤或设备受损。
3.3 使用性检查•对工装的使用过程进行适当的模拟测试,以确保其能够顺利完成预定的任务。
•检查工装的操作界面和控制元件是否易于操作,并进行相应的调整和改进。
4. 试验设备检查清单以下是试验设备的检查清单,用于确保试验设备在使用之前经过必要的检查:4.1 校准检查•确保试验设备已经进行了校准,并且校准结果满足相应的要求和标准。
4.2 测试流程检查•检查试验设备的测试流程是否完整,并与相应的规范进行比对。
•确保试验设备的参数和配置与预定的测试任务相匹配。

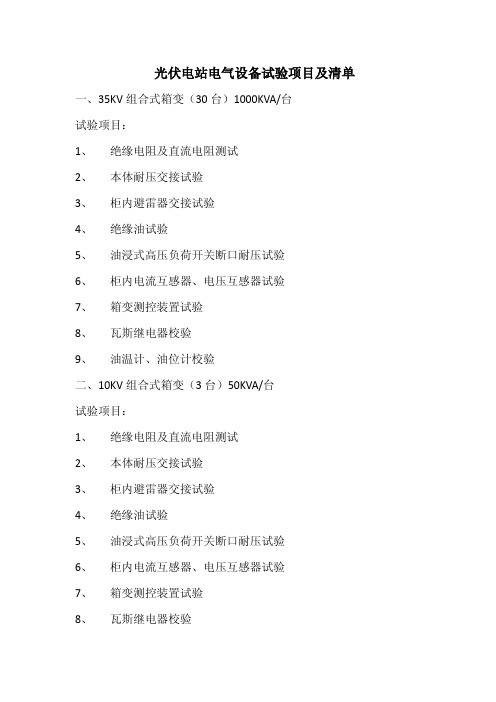

光伏电站电气设备试验项目及清单一、35KV组合式箱变(30台)1000KVA/台试验项目:1、绝缘电阻及直流电阻测试2、本体耐压交接试验3、柜内避雷器交接试验4、绝缘油试验5、油浸式高压负荷开关断口耐压试验6、柜内电流互感器、电压互感器试验7、箱变测控装置试验8、瓦斯继电器校验9、油温计、油位计校验二、10KV组合式箱变(3台)50KVA/台试验项目:1、绝缘电阻及直流电阻测试2、本体耐压交接试验3、柜内避雷器交接试验4、绝缘油试验5、油浸式高压负荷开关断口耐压试验6、柜内电流互感器、电压互感器试验7、箱变测控装置试验8、瓦斯继电器校验9、油温计、油位计校验三、35KV站用干式变压器200KVA一台、10KV站用干式变压器200KVA 一台试验项目:1、绝缘电阻及直流电阻试验2、本体耐压交接试验四、10KV开闭所试验项目:1、高压隔离开关、真空断路器试验2、电流互感器、电压互感器预防性试验五、35KV、10KV高压电缆(清单及长度见附件)试验项目:1、绝缘电阻测试2、耐压试验(要求做串联谐振)六、35KV高压开关柜(11面,其中PT柜1面)试验项目:1、保护装置校验2、真空断路器试验3、电流互感器、电压互感器试验七、公用测控装置、远动装置、35KV母线保护装置及线路保护装置校验、故障录波装置校验;直流屏及UPS调试试验八、SVG设备交接试验试验项目:1、真空断路器试验2、户外隔离刀闸(35KV一把、10KV一把)耐压试验3、户外油浸式变压器交接试验(630KVA)4、瓦斯继电器、由温计、油位计校验九、逆变器装置及直流屏试验、调试十、全厂防雷接地测试。
风电场电气专业试验检验清单
应包括下列内容:1.隔离开关与负荷开关的有机材料传动杆的绝缘电阻值,在常温下不应低于下表的规定。
2、交流耐压试验,应符合下列规定:
2.1三相同一箱体的负荷开关,应按相间及相对地进行耐压试验,还应按产品技术条件规定进行每个断口的交流耐压试验。
试验电压应符合本标准下表的规定:
2.2 35kV 及以下电压等级的隔离开关应进行交流耐压试验,可在母线安装完毕后一起进行,试验电压应符合本标准附录 F 的规定。
3、操动机构的试验,应符合下列规定: 3.1 动力式操动机构的分、合闸操作,当其电压或气压在下列范围时,应保证隔离开关的主闸刀或接地闸刀可靠地分闸和合闸:
1、交流耐压试验,应符合下列规定:
2、测量断路器主触头的分、合闸时间,测量分、合闸的同期性,测量合闸过程中触头接触后的弹跳时间,应符合下列规定: 合闸过程中触头接触后的弹跳时间,
40.5kV 以下断路器不应大于 2ms,40. 5kV 及以上断路器不应大于 3ms;对于电流3kA 及以上的 l0kV 真空断路器,弹跳时间如不满足小于 2ms ,应符合产品技术条件的
6/6kV 及以上电缆也可用 5000V 兆欧表;
2) 橡塑电缆外护套、内衬层的测量宜采用500V 兆欧表。
3、橡塑电缆应优先采用 20Hz-300Hz 交流耐压试验,试验电压和时间应符合下表的规定。
4、66kV 及以上橡塑绝缘电力电缆线路安装完成后,结合交流耐压试验可进行局部放电测量。
2.2 末屏绝缘电阻值不宜小于 1000MΩ。
当末屏对地绝缘电阻小于 1000MΩ时,应测量其 tanδ时,不应大于 2% 。
2、测量 20kV 及以上非纯瓷套管的主绝缘介质损耗因数(tanδ的和电容值,应符合下列规定:
3、交流耐压试验:
1、绝缘油的试验项目及标准:表19.0.1
2、新油验收及充油电气设备的绝缘油试验分类:
3、SF6 新气到货后,充入设备前应对每批次的气瓶进行抽检,并应按现行国家标准《工业六氟化硫》GB 12022 验收, SF6 新到气瓶抽检比例宜符合表 19.0.4 的规定,其他每瓶可只测定含水量。
4、SF6 气体在充入电气设备 24h 后方可进行试验。
