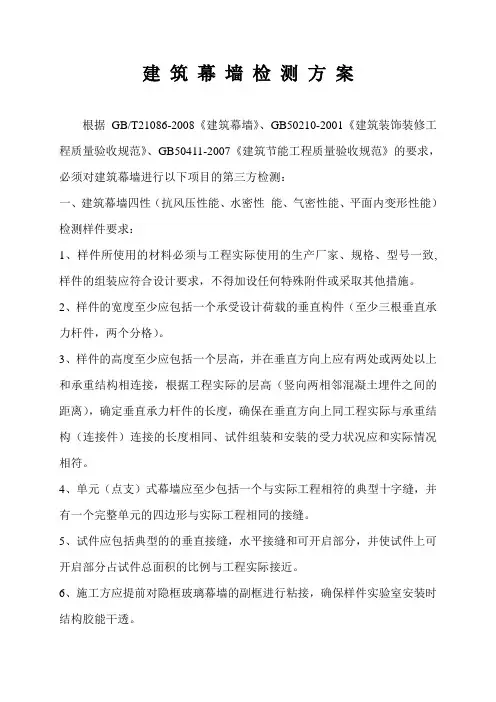

建筑幕墙检测方案根据GB/T21086-2008《建筑幕墙》、GB50210-2001《建筑装饰装修工程质量验收规范》、GB50411-2007《建筑节能工程质量验收规范》的要求,必须对建筑幕墙进行以下项目的第三方检测:一、建筑幕墙四性(抗风压性能、水密性能、气密性能、平面内变形性能)检测样件要求:1、样件所使用的材料必须与工程实际使用的生产厂家、规格、型号一致,样件的组装应符合设计要求,不得加设任何特殊附件或采取其他措施。
2、样件的宽度至少应包括一个承受设计荷载的垂直构件(至少三根垂直承力杆件,两个分格)。
3、样件的高度至少应包括一个层高,并在垂直方向上应有两处或两处以上和承重结构相连接,根据工程实际的层高(竖向两相邻混凝土埋件之间的距离),确定垂直承力杆件的长度,确保在垂直方向上同工程实际与承重结构(连接件)连接的长度相同、试件组装和安装的受力状况应和实际情况相符。
4、单元(点支)式幕墙应至少包括一个与实际工程相符的典型十字缝,并有一个完整单元的四边形与实际工程相同的接缝。
5、试件应包括典型的的垂直接缝,水平接缝和可开启部分,并使试件上可开启部分占试件总面积的比例与工程实际接近。
6、施工方应提前对隐框玻璃幕墙的副框进行粘接,确保样件实验室安装时结构胶能干透。
7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后,在工程监理的见证下,送检测室进行安装,安装应符合设计要求,保证安装方向和受力状况与工程实际相符。
8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组,本实验室可检测样件规格范围(2米≤宽≤5米;2米≤高≤8米)。
9、本项目试验周期为8天。
二、玻璃(石材)幕墙材料复检1、预、后置埋件(化学锚栓)现场拉拔试验预、后置埋件是建筑幕墙悬挂在主体结构上的连接支承点,起着非常重要的结构安全作用,必须检测。
同厂家、同规格、同相同部位的预、后置埋件(化学锚栓)按千分之一取样,且不少于5根进行检测(5根为一组)。

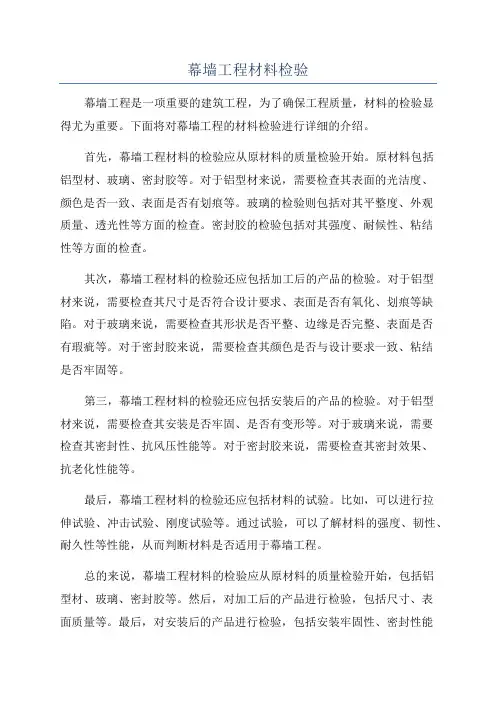

幕墙工程材料检验幕墙工程是一项重要的建筑工程,为了确保工程质量,材料的检验显得尤为重要。
下面将对幕墙工程的材料检验进行详细的介绍。
首先,幕墙工程材料的检验应从原材料的质量检验开始。
原材料包括铝型材、玻璃、密封胶等。
对于铝型材来说,需要检查其表面的光洁度、颜色是否一致、表面是否有划痕等。
玻璃的检验则包括对其平整度、外观质量、透光性等方面的检查。
密封胶的检验包括对其强度、耐候性、粘结性等方面的检查。
其次,幕墙工程材料的检验还应包括加工后的产品的检验。
对于铝型材来说,需要检查其尺寸是否符合设计要求、表面是否有氧化、划痕等缺陷。
对于玻璃来说,需要检查其形状是否平整、边缘是否完整、表面是否有瑕疵等。
对于密封胶来说,需要检查其颜色是否与设计要求一致、粘结是否牢固等。
第三,幕墙工程材料的检验还应包括安装后的产品的检验。
对于铝型材来说,需要检查其安装是否牢固、是否有变形等。
对于玻璃来说,需要检查其密封性、抗风压性能等。
对于密封胶来说,需要检查其密封效果、抗老化性能等。
最后,幕墙工程材料的检验还应包括材料的试验。
比如,可以进行拉伸试验、冲击试验、刚度试验等。
通过试验,可以了解材料的强度、韧性、耐久性等性能,从而判断材料是否适用于幕墙工程。
总的来说,幕墙工程材料的检验应从原材料的质量检验开始,包括铝型材、玻璃、密封胶等。
然后,对加工后的产品进行检验,包括尺寸、表面质量等。
最后,对安装后的产品进行检验,包括安装牢固性、密封性能等。
此外,还应进行材料的试验,来了解材料的性能。
通过全面的检验,可以保证幕墙工程的质量。

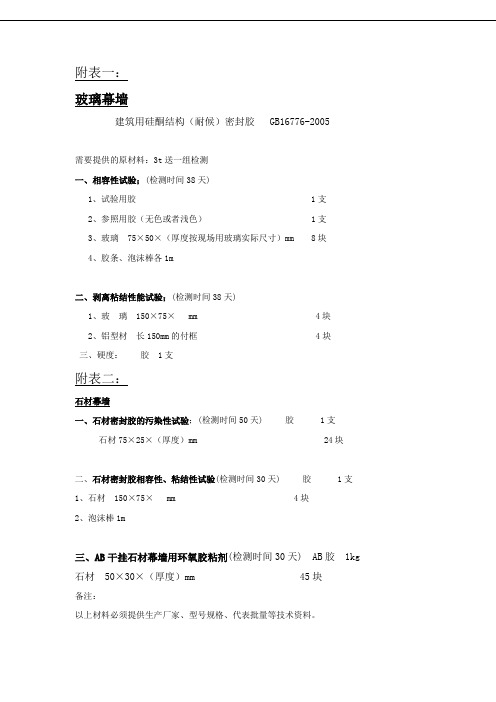

玻璃幕墙建筑用硅酮结构(耐候)密封胶 GB16776-2005需要提供的原材料:3t送一组检测一、相容性试验;(检测时间38天)1、试验用胶 1支2、参照用胶(无色或者浅色) 1支3、玻璃 75×50×(厚度按现场用玻璃实际尺寸)mm 8块4、胶条、泡沫棒各1m二、剥离粘结性能试验;(检测时间38天)1、玻璃 150×75× mm 4块2、铝型材长150mm的付框 4块三、硬度:胶 1支附表二:石材幕墙一、石材密封胶的污染性试验;(检测时间50天) 胶 1支石材75×25×(厚度)mm 24块二、石材密封胶相容性、粘结性试验(检测时间30天) 胶 1支1、石材 150×75× mm 4块2、泡沫棒1m三、AB干挂石材幕墙用环氧胶粘剂(检测时间30天) AB胶 1kg 石材50×30×(厚度)mm 45块备注:以上材料必须提供生产厂家、型号规格、代表批量等技术资料。
一铝型材检测:1、力学性能、硬度、膜厚取样:350mm 2根2、常温纵向剪切:取样:100mm 10根二、钢材力学性能检测;60t为一批取样:400mm 3根三、化学螺栓、膨胀螺栓检测(实验室);3000套为一批1、抗剪性能3根2、抗拉性能3根四、石材检测;1、抗弯曲强度取样长度=10×(厚度)+50 mm,宽度100 mm 共5块2、抗压、吸水率、密度:取样50×50×50(mm) 10块五、石材放射物质检测;取样不论大小2份3公斤六、铝塑板检测;剥离强度、铝皮厚度取样1平方米1块铝板的力学性能:取样300×300mm 1块七、保温棉、防火棉取样1平方米1块八、锚栓现场拉拔检测:5‰不少于5支九、建筑外窗(一)门窗三性试验:3樘/组1、气密性能;2、水密性能;3、抗风压性能(二)门窗传热系数:1樘/组(三)门窗隔声性能:3樘/组 1200mm×1500MM(四)门窗玻璃节能指标1、中空玻璃露点;360mm×510mm 中空试件15块2、可见光透射比、反射比、遮阳系数镀膜、白玻每一层各3块(单片玻璃可以不钢化)(或者100 mm×100mm,150 mm×150mm,200 mm×200mm,300 mm×300mm均可)备注:以上材料必须提供生产厂家、型号规格、代表批量等技术资料。

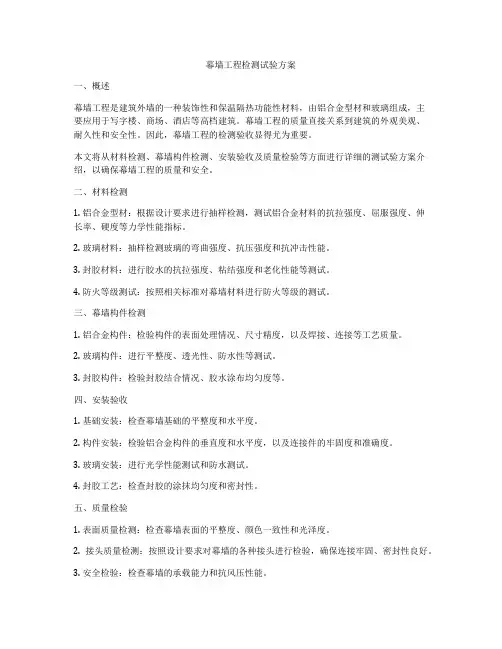

幕墙工程检测试验方案一、概述幕墙工程是建筑外墙的一种装饰性和保温隔热功能性材料,由铝合金型材和玻璃组成,主要应用于写字楼、商场、酒店等高档建筑。
幕墙工程的质量直接关系到建筑的外观美观、耐久性和安全性。
因此,幕墙工程的检测验收显得尤为重要。
本文将从材料检测、幕墙构件检测、安装验收及质量检验等方面进行详细的测试验方案介绍,以确保幕墙工程的质量和安全。
二、材料检测1. 铝合金型材:根据设计要求进行抽样检测,测试铝合金材料的抗拉强度、屈服强度、伸长率、硬度等力学性能指标。
2. 玻璃材料:抽样检测玻璃的弯曲强度、抗压强度和抗冲击性能。
3. 封胶材料:进行胶水的抗拉强度、粘结强度和老化性能等测试。
4. 防火等级测试:按照相关标准对幕墙材料进行防火等级的测试。
三、幕墙构件检测1. 铝合金构件:检验构件的表面处理情况、尺寸精度,以及焊接、连接等工艺质量。
2. 玻璃构件:进行平整度、透光性、防水性等测试。
3. 封胶构件:检验封胶结合情况、胶水涂布均匀度等。
四、安装验收1. 基础安装:检查幕墙基础的平整度和水平度。
2. 构件安装:检验铝合金构件的垂直度和水平度,以及连接件的牢固度和准确度。
3. 玻璃安装:进行光学性能测试和防水测试。
4. 封胶工艺:检查封胶的涂抹均匀度和密封性。
五、质量检验1. 表面质量检测:检查幕墙表面的平整度、颜色一致性和光泽度。
2. 接头质量检测:按照设计要求对幕墙的各种接头进行检验,确保连接牢固、密封性良好。
3. 安全检验:检查幕墙的承载能力和抗风压性能。
4. 防水检验:对幕墙的防水材料进行水密性测试。
六、验收标准1. 幕墙的材料和构件应符合国家标准或行业标准的技术要求。
2. 幕墙的安装应符合设计图纸和施工规范的要求。
3. 幕墙的质量检验应达到设计要求和验收标准。
七、安全措施1. 在进行幕墙材料检测时,应遵守相关安全操作规程,使用合格的检测设备和工具。
2. 在进行幕墙构件检测时,要注意构件的锁紧和固定,防止构件掉落和伤人。

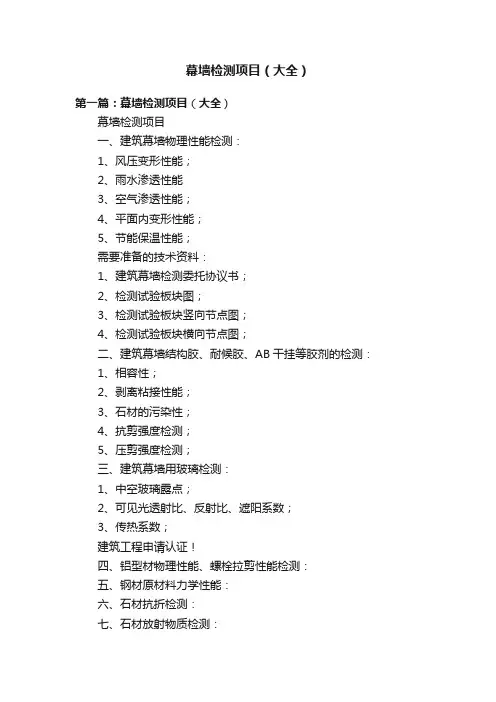

幕墙检测项目(大全)第一篇:幕墙检测项目(大全)幕墙检测项目一、建筑幕墙物理性能检测:1、风压变形性能;2、雨水渗透性能3、空气渗透性能;4、平面内变形性能;5、节能保温性能;需要准备的技术资料:1、建筑幕墙检测委托协议书;2、检测试验板块图;3、检测试验板块竖向节点图;4、检测试验板块横向节点图;二、建筑幕墙结构胶、耐候胶、AB干挂等胶剂的检测:1、相容性;2、剥离粘接性能;3、石材的污染性;4、抗剪强度检测;5、压剪强度检测;三、建筑幕墙用玻璃检测:1、中空玻璃露点;2、可见光透射比、反射比、遮阳系数;3、传热系数;建筑工程申请认证!四、铝型材物理性能、螺栓拉剪性能检测:五、钢材原材料力学性能:六、石材抗折检测:七、石材放射物质检测:八、建筑幕墙龙骨拼装焊缝质量检测:九、铝塑板、铝单板的力学性能检测:十、植化学螺栓、膨胀螺栓、植筋栓现场拉拔检测:第二篇:石材幕墙检测项目1、需要做三性试验:风压变形性能、气密性能和水密性能;2、有的也增做:平面内变形性能及其他性能检测,即常说的四性;3、角钢槽钢不需要做复试;4、需要做复试的材料有:(1)铝塑复合板的剥离强度;(2)石材的弯曲强度、寒冷地区石材的耐冻融性、室内用花岗岩的放射性;(3)石材用密封胶的污染性(4)幕墙用结构胶的邵氏硬度,标准条件下拉伸粘结强度(5)幕墙用结构密封胶、耐候密封胶与其相接触材料的相容性和剥离粘结性试验(这两项指标密封胶出厂检验报告中不能提供,但在密封使用前必须进行复验);5、需要做现场实验的有:(1)后置预埋件的现场拉拔试验,抽取数量应按规范规定的比例采取随机抽样的依法进行;(2)硅酮结构密封胶的剥离试验,抽取数量为每100个组件抽取1件;(3)如果采用双组分硅酮结构密封胶,还应做混匀性(蝴蝶)试验和拉断(胶杯)试验。
同种类型做一组即可;(4)淋水试验,全数进行;一、资料审查1、审查幕墙工程所用各种材料、五金配件、构件及组件是否有产品合格证书、性能检测报告、进场验收记录和复验报告。

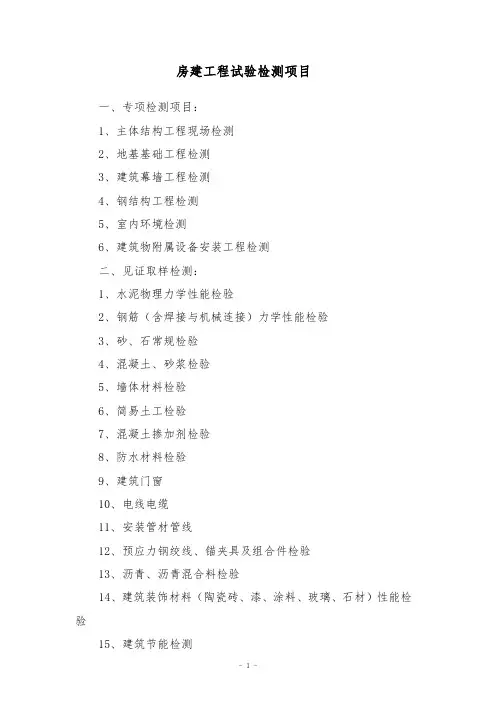

房建工程试验检测项目
一、专项检测项目:
1、主体结构工程现场检测
2、地基基础工程检测
3、建筑幕墙工程检测
4、钢结构工程检测
5、室内环境检测
6、建筑物附属设备安装工程检测
二、见证取样检测:
1、水泥物理力学性能检验
2、钢筋(含焊接与机械连接)力学性能检验
3、砂、石常规检验
4、混凝土、砂浆检验
5、墙体材料检验
6、简易土工检验
7、混凝土掺加剂检验
8、防水材料检验
9、建筑门窗
10、电线电缆
11、安装管材管线
12、预应力钢绞线、锚夹具及组合件检验
13、沥青、沥青混合料检验
14、建筑装饰材料(陶瓷砖、漆、涂料、玻璃、石材)性能检验
15、建筑节能检测
- 1 -。
*******外装饰工程
试验检测项目清单
一、玻璃幕墙
1、玻璃幕墙三性试验(风压变形性能、气密性能和水密性能)
2、玻璃复验:可见光透射比、传热系数、遮阳系数、中空玻璃露点
3、结构密封胶与幕墙玻璃、铝合金型材的相容性试验
4、耐候密封胶与玻璃的相容性试验
二、铝单板幕墙
1、铝单板幕墙三性试验(风压变形性能、气密性能和水密性能)
2、耐候密封胶与铝单板的相容性试验
三、石材幕墙
1、石材幕墙三性试验(风压变形性能、气密性能和水密性能)
2、石材的弯曲强度试验;冻融循环试验
3、石材专用耐候密封胶的污染性试验;与石材的相容性试验
4、石材挂件专用结构胶的粘结强度试验
四、铝合金窗
1、铝合金窗三性试验(风压变形性能、气密性能和水密性能)
2、玻璃复验:可见光透射比、传热系数、遮阳系数、中空玻璃露点
五、钢型材、铝合金型材的机械性能试验
六、后置埋件的现场拉拔试验。
