精冲模具原理

精冲是精密冲裁（冲压）的简称。

精冲是在普冲的基础上，发展起来的一种精密冲压加工工艺。

它虽然与普冲同属于分离工艺，但是包含有特殊工艺参数的加工方法。

由它生产的零件也具有不同的质量特征：尺寸公差小、形位精度高、剪切面光洁、表面平整、垂直度和互换性好。

特别是当精冲与冷成形（如弯曲、拉深、翻边、镦压、压扁、沉孔、半冲孔、挤压和压印等）加工工艺相结合后，精冲
零件已有可能在许多领域（如汽车、摩托车、电子等工业），取代以前由普冲、机加、锻造、精铸和粉末冶金加工的零件，因而发挥其巨大的技术经济效益。

值得注意的是：我们常说的精冲，不是一般意义上的精冲（如整修、光洁冲裁和高速冲裁等），而是强力压板精冲。

强力压板精冲的基本原理：在专用（三向力）压力机上，借助特殊结构模具，在强力作用下，使材料产生塑性——剪切变形，从而沿凹模刃口形状冲裁零件。

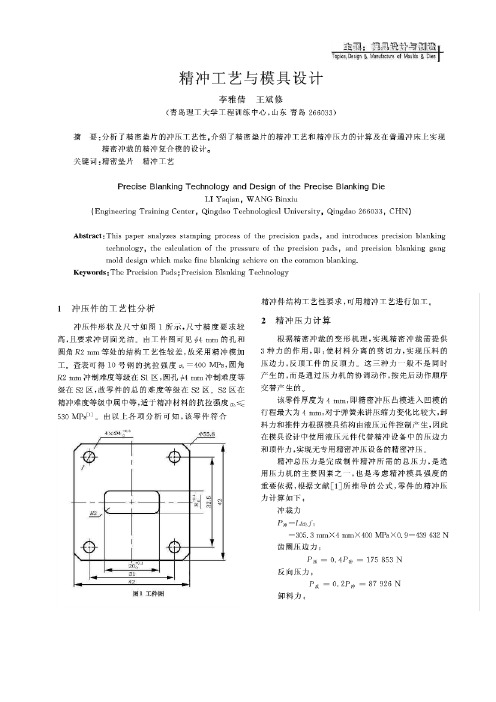

精密垫片精冲工艺与模具设计摘要分析了精密垫片的冲压工艺性，介绍了精密垫片的精冲工艺和精冲压力的计算及在普通冲床上实现精密冲裁的精冲复合模的设计。

该模具投入生产后，冲出的零件毛刺极小，断面平整光滑，达到了预期的要求，保证了产品的质量。

关键词：精密垫片精冲工艺模具设计1、引言精冲又称精密冲裁，是一种对模具有特殊要求的金属塑性加工工艺。

这种冲裁件具有较高的尺寸精度与形状精度以及完全光亮的冲裁面。

甚至可以直接装配使用。

它具有优质、高效、生产成本低等特点，容易实现自动化生产。

精冲是在普通冲压的基础上发展起来的一种精密板料加工工艺，精冲成型工艺是在普通压力机或者专用压力机(精冲机)上，通过专用的精密冲裁模具，在强力压料状态下对金属板料进行冲压，使金属材料产生塑性变形，由原材料直接获得比普通冲压零件精度高、光洁度好、平面度高、垂直度好，并拥有光洁剪切面及所需形状和质量特性的产品。

精密冲裁的本质是将冲裁模具的凹凸模具之间的间隙调整到普通冲裁模具的10％，甚至实现负间隙(即凹凸模之间产生过盈)，从而大幅度提高冲裁件的精度。

图1为冲裁间隙对冲裁件精度的影响关系图，图中，曲线与=0的交点为最合理的间隙值。

此时，冲裁件的尺寸与模具刃口的尺寸完全一致，当曲线位于交点右边时，冲裁件与模具间存在间隙。

间隙越大，会使冲裁件与模具之间的摩擦力减小，所需要的冲裁力也小，但会造成冲裁件的变形增大，影响冲裁件精度。

(a) 落料(b) 冲孔精密冲裁理论的核心是：固体在多向受压的情况下比在单向受压时塑性好、变形状态更好，更易变形。

因此在板料精密冲裁时，利用精冲模特殊结构，在板料的剪切分离区，三向施压形成立体压应力状态，对材料进行纯剪切分离，实现精密冲裁。

根据该理论发明的使用V型齿圈强力压边进行精冲的工艺技术简称FB精冲法。

因此，近年来精冲技术得到了快速的发展，在机械工业领域得到了越来越高的重视。

2 精冲工艺过程及特征用普通冲裁所得到的工件，剪切断面比较粗糙；而且还有塌角、毛刺，并带有斜度，同时制件的尺寸精度也较低。

精冲概述1、何谓精冲精冲—是精密冲裁的简称。

精冲是在普冲的基础上，发展起来的一种精密冲压加工工艺。

它虽然与普冲同属于分离工艺，但是包含有特殊工艺参数的加工方法。

由它生产的零件也具有不同的质量特征。

特别是在精冲与冷成型（如弯曲、拉深、翻边、镦挤、压沉孔、半冲孔和挤压等）加工工艺相结合后，精冲零件已有可能在许多领域（如汽车、摩托车、电子工业等），取代以前由普冲、机加工、锻造、铸造和粉末冶金加工的零件，因而发挥其巨大的技术优势和经济效益2、精冲分类各种不同的精冲方法，按其工艺方式，主要分类如下：3、精冲工艺原理3．1、普冲与精冲的区别我们常说的精冲，不是一般意义上的精冲（如整修、光洁冲裁和高速冲裁等），而是强力压板精冲(见图1)。

PR－齿圈力、PS－冲裁力、PG－反压力。

强力压板精冲的基本原理是在专用（三向力）压力机上，借助特殊结构模具，在强力作用下，使材料产生塑性—剪切变形，从而得到优质精冲件。

3.2、精冲工艺特点表1为普冲和精冲二种不同工艺方法的特点。

技术特征普冲精冲1.材料分离形式剪切变形(控制撕裂) 塑—剪变形(抑制撕裂)2.工件品质● 尺寸精度ISO11-13 ISO7-11● 冲裁面粗糙度Ra(μm)Ra＞6.3 Ra 1.6～0.4● 形位误差:平面度大小(0.02mm/10mm)不垂直度大小(单面0.0026mm/1mm) 塌角(20～35)%S (10～25)%S毛刺双向,大单向,小3.模具● 间隙双边(5～10)%S 单边0.5%S● 刃口锋利倒角4.冲压材料无要求塑性好(球化处理)5.润滑一般特殊6.压力机● 力态普通(单向力) 特殊(三向力)● 工艺负载变形功小变形功为普冲的2～2.5倍● 环保有噪音,振动大噪音低,振动小7.成本低高(回报周期短)3.3、模具工作原理精冲机是实现精冲工艺的专用设备。

如图2所示，精冲时精冲机上有三种力（PS、PR、PG）作用于模具上。

冲裁开始前通过齿圈力PR，经剪切线外的导板（6），使V形齿圈（8）压入材料并压紧在凹模上，从而在V形齿圈的内面产生横向侧压力，以阻止材料在剪切区内撕裂和在剪切区外金属的横向流动。

精冲模具原理精冲模具是一种高效率、高精度的模具加工工艺，其原理是利用高速冲击力将金属板材在模具中快速成型。

该加工工艺具有成本低、生产效率高、加工精度高等优点，在汽车、电子、家电等行业中得到了广泛应用。

精冲模具的原理主要包括以下几个方面：1. 板材的切削原理精冲模具是通过将金属板材在模具中快速成型来实现加工的。

在模具中，板材会受到高速冲击力的作用，从而被迅速切割成所需形状。

板材在模具中的成型过程中，需要考虑到板材的强度、硬度、韧性等因素，以确保成型质量。

2. 模具的设计原理精冲模具的设计是关键，它直接影响着成型质量和加工效率。

在模具设计中，需要考虑到板材的厚度、硬度、强度等因素，以确定模具的尺寸、形状、压力等参数。

此外，还需要注意模具的材料选择、表面处理等方面，以确保模具的使用寿命和成型质量。

3. 冲压工艺的控制原理精冲模具的冲压工艺是加工过程中的重要环节，它直接影响着成型质量和加工效率。

在冲压工艺中，需要考虑到板材的切削速度、冲击力、冲程深度等参数，以确保成型质量和加工效率。

此外，还需要注意冲压过程中的润滑、冷却等工艺控制，以确保成型质量和模具的使用寿命。

4. 成型质量的检测原理精冲模具的成型质量是加工过程中的关键指标，需要通过检测来确保。

在成型质量检测中，需要考虑到成型精度、表面质量、尺寸精度等因素，以确定成型质量是否符合要求。

此外，还需要注意检测工具的选择和使用，以确保检测结果的准确性和可靠性。

总之，精冲模具是一种高效率、高精度的模具加工工艺，其原理涉及到板材的切削、模具的设计、冲压工艺的控制和成型质量的检测等方面。

在模具加工中，精冲模具具有成本低、生产效率高、加工精度高等优点，是现代工业生产中不可缺少的一项技术。

精冲的原理
精冲是一种利用高速流体对工件表面进行加工的方法，它可以在短时间内实现
高精度、高效率的加工，因此在现代制造业中得到了广泛的应用。

精冲的原理主要包括工件材料的塑性变形、冲头和模具的设计、加工参数的选择等几个方面。

首先，工件材料的塑性变形是精冲加工的基础。

在精冲过程中，工件材料受到
冲头的冲击力作用，产生塑性变形，从而使工件表面得到加工。

工件材料的塑性变形特性对精冲加工的效果起着至关重要的作用，不同的材料需要采用不同的冲头和模具设计，以实现最佳的加工效果。

其次，冲头和模具的设计对精冲加工的质量和效率有着重要影响。

冲头的形状
和尺寸需要根据工件的形状和尺寸进行合理设计，以确保冲头能够均匀地施加力量在工件表面，避免出现偏差和变形。

模具的设计也需要考虑到工件的形状和尺寸，以及材料的塑性变形特性，从而保证加工的精度和表面质量。

另外，加工参数的选择也是影响精冲加工效果的重要因素。

包括冲击力的大小、冲击速度、冲头和模具的间隙等参数需要根据工件材料的特性和加工要求进行合理选择，以确保加工过程中能够实现高精度和高效率。

总的来说，精冲加工是一种高效、高精度的加工方法，它的原理包括工件材料
的塑性变形、冲头和模具的设计、加工参数的选择等几个方面。

通过合理的工艺设计和加工参数选择，可以实现对工件表面的精密加工，满足不同工业领域对于零部件精度和表面质量的要求。

精冲精冲，又称为精密冲压技术，是一种在金属加工业中广泛应用的高效加工方法。

它通过将金属板材以高速推进的方式冲压成所需形状，从而实现金属零件的制造。

精冲技术的应用领域非常广泛，涵盖了汽车制造、电子设备制造、家电制造等多个行业。

本文将介绍精冲技术的原理、优势以及发展趋势。

一、精冲的原理精冲技术主要通过冲压机来实现，其原理是利用冲压机将金属板材放置在模具上，然后以高速冲击的方式使金属板材经过模具，最终形成所需形状的金属零件。

整个过程主要包括两个阶段：冲切和成形。

1. 冲切：在冲切阶段，冲压机上的模具通过高速下压，对金属板材进行冲切。

冲切过程中，模具上的切割部分会与金属板材产生接触，并且由于高速冲击的作用，金属板材会被切割下来，形成切割边缘。

2. 成形：在成形阶段，冲压机上的模具会根据所需形状的设计，对金属板材进行进一步的冲击和成形。

通过模具的设计和高速冲击的力量，金属板材会逐渐改变形状，并最终形成所需的零件。

二、精冲的优势使用精冲技术的主要优势在于高效性、精度和经济性。

1. 高效性：精冲技术具有高速、高效的特点。

使用冲压机进行精冲加工，每分钟可完成几十次乃至上百次的冲击过程，大大提高了生产效率。

2. 精度：精冲技术可实现较高的加工精度。

冲压机在冲击过程中，通过模具的高精度设计和制造，能够保证零件的尺寸精度达到较高标准。

这对于一些对零件精度要求较高的行业，如汽车制造和电子设备制造，非常重要。

3. 经济性：相比传统的机械加工方式，精冲技术具有较低的制造成本。

由于精冲技术利用模具进行加工，可以大大减少材料的浪费，并且由于高效的加工过程，可以降低生产成本，并提高生产效率。

三、精冲技术的发展趋势随着科技的发展和市场需求的变化，精冲技术正不断演进和提升，展现出以下几个发展趋势。

1. 自动化：自动化是精冲技术发展的一个重要方向。

采用自动化冲压生产线，能够实现零件的连续生产，并且大大提高生产效率。

自动化系统还能够实现对冲压过程的监控和控制，确保生产的稳定性和一致性。

精冲模具结构一、什么是精冲模具？精冲模具是一种用于制造精密金属零件的工具。

它由多个组件组成，通过将金属材料置于模具中进行精密冲压加工来制造所需的零件。

精冲模具在多个行业中都有广泛应用，例如汽车制造、电子产品制造等。

二、精冲模具的结构组成精冲模具主要由以下几个组件组成：1. 上模上模是精冲模具的一个重要组成部分。

它通常位于模具的上部，用于对金属材料施加压力。

上模通常采用高硬度的材料制造，以确保其在高压下具有足够的强度和耐磨性。

2. 下模下模位于精冲模具的下部，用于支撑和定位金属材料。

下模通常由高硬度和高韧性的材料制造，以增强其耐用性和抗磨性。

3. 台座台座是连接上模和下模的部件。

它起到固定和支撑模具的作用，并确保上模和下模之间的精确定位。

4. 出料口出料口是用于排放冲压过程中产生的剪板废料和成品零件的通道。

它通常位于模具的侧面或底部，并可以通过移动模具来调整位置和尺寸。

5. 引导柱引导柱用于保持上模和下模之间的精确定位，并确保模具在加工过程中保持稳定。

它通常位于模具的四个角落，并与台座相连。

6. 挡块挡块位于上模和下模之间，用于控制冲压过程中金属材料的厚度和形状。

它可以根据所需的零件尺寸和形状进行调整。

三、精冲模具的工作原理精冲模具的工作原理可以概括为以下几步：1. 上下模闭合上模和下模通过引导柱和台座连接在一起，并通过外力施加闭合压力。

闭合后，上模和下模之间形成了一个封闭的空间。

2. 材料进料将金属材料置于上模上方，并使其与下模精确定位。

通过机械装置或液压系统，将材料推入模具的空间中。

3. 冲压加工施加压力使上模下压，将金属材料在模具中进行冲压加工。

冲压过程中，材料会发生塑性变形，逐渐形成所需的零件形状。

4. 成品脱模冲压完成后，打开上下模，从出料口将成品零件取出。

同时，剪板废料也会通过出料口排出。

四、精冲模具的优势与应用领域精冲模具具有以下几个优势：1.高精度：精冲模具可以制造形状复杂且尺寸精确的零件，满足高精度加工的需求。
