拉丝模的生产过程拉丝模是一种用于金属加工的工具，常用于将金属材料通过模具的挤压和拉伸，使其形成细丝或细管。
拉丝模具的生产过程十分复杂，需要经历多个步骤和工序。
在拉丝模具的生产过程中，需要选择适合的材料。
常见的拉丝模具材料有钢和硬质合金。
钢材具有良好的韧性和耐磨性，适用于大部分金属材料的拉丝加工；而硬质合金则具有更高的硬度和耐磨性，适用于对模具要求更高的特殊材料。
接下来，需要进行模具的设计和制造。
模具设计是拉丝模具生产的关键环节，直接影响到拉丝加工的质量和效率。
在设计过程中，需要考虑到金属材料的性质、拉丝工艺的要求以及模具的结构和形状。
一般来说，拉丝模具可以分为顶模、底模和过渡模三个部分，每个部分都有不同的形状和功能。
制造模具的过程主要包括数控加工、热处理和精密加工。
数控加工是指利用计算机控制机械设备进行加工的方法，可以实现高精度和高效率的加工。
热处理是指通过加热和冷却的方式改变材料的组织和性能，以提高模具的硬度和耐磨性。
精密加工是指在模具制造的最后阶段，通过切削、磨削和抛光等工艺对模具进行加工，以达到设计要求的尺寸和表面质量。
完成模具的制造后，就可以进行拉丝模具的装配和调试。
在装配过程中，需要将顶模、底模和过渡模按照设计要求进行组合，并进行精密调整，以确保模具的工作性能和加工精度。
调试过程中，需要进行拉丝模具的试模，通过调整模具的结构和参数，以达到理想的拉丝效果。
完成拉丝模具的生产后，还需要进行模具的保养和维护。
由于拉丝模具在工作过程中会受到磨损和腐蚀的影响，所以需要定期对模具进行清洗、润滑和检修，以延长模具的使用寿命和保持良好的工作状态。
拉丝模的生产过程包括材料选择、模具设计、模具制造、装配调试和保养维护等多个环节。
每个环节都需要经过精心设计和精密加工，以确保模具的质量和性能。
通过不断优化和改进，可以提高拉丝模的生产效率和加工质量，满足不同金属材料的拉丝加工需求。
硬质合金拉丝模具的保养方法硬质合金拉丝模具是用于金属拉丝加工的重要工具，具有高耐磨性、高强度和高韧性的特点。
为了保证模具的精度和工作效率，合理的保养是必不可少的。
以下是硬质合金拉丝模具的保养方法。
清洁模具使用后需立即清洗，避免杂质附着和氧化生锈。
清洗时应先用洁净的布擦净表面的油污和水渍，再用食用油或防锈油涂抹模具表面。
如长时间不使用，要用软布或纸巾擦去表面旧油和灰尘，重新用防锈剂涂抹。
油脂润滑模具工作时需要润滑油脂，以减少磨损和提高工作效率。
选择润滑油脂要根据具体情况，一般应选择粘度较小、可薄膜润滑、耐高温、不挥发、无毒害的润滑油脂。
使用时要按照要求添加，并注意润滑油脂的清洁和更换。
避免超载模具工作时要避免超载，过重的负荷会导致模具变形、损坏、磨损加剧等问题。
因此，在使用模具时，应当合理安排负荷，控制压力大小，避免给模具造成损坏。
注意使用温度模具在使用过程中需要注意温度，避免温度过高或过低造成损坏。
同时，在模具使用时要避免产生过多的摩擦热量，避免模具表面的氧化和变形。
合理存储在使用完毕后，应将模具存放于干燥、通风、无腐蚀性的场所，避免与潮湿环境及酸、碱物质接触。
存放时需要按照规定位置存放，避免撞击、碰撞及摔落。
定期检查使用模具要定期检查，及时发现问题并及时处理。
检查内容包括模具表面有无损坏、变形、磨损加剧等情况，润滑油脂有无过多沉积、污染等情况，如发现问题应及时处理或更换模具。
以上是硬质合金拉丝模具的保养方法，通过适当的保养可以延长模具的使用寿命，提高生产效率，减少生产成本。

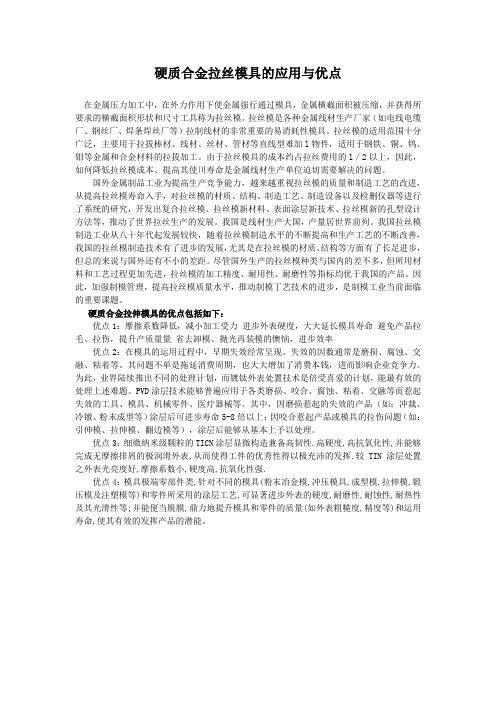

硬质合金拉丝模具的应用与优点在金属压力加工中，在外力作用下使金属强行通过模具，金属横截面积被压缩，并获得所要求的横截面积形状和尺寸工具称为拉丝模。
拉丝模是各种金属线材生产厂家（如电线电缆厂、钢丝厂、焊条焊丝厂等）拉制线材的非常重要的易消耗性模具。
拉丝模的适用范围十分广泛，主要用于拉拔棒材、线材、丝材、管材等直线型难加l物件，适用于钢铁、铜、钨、钼等金属和合金材料的拉拔加工。
由于拉丝模具的成本约占拉丝费用的l／2以上，因此，如何降低拉丝模成本、提高其使川寿命是金属线材生产单位迫切需要解决的问题。
国外金属制品工业为提高生产竞争能力，越来越重视拉丝模的质量和制造工艺的改进，从提高拉丝模寿命入手，对拉丝模的材质、结构、制造工艺、制造设备以及检删仪器等进行了系统的研究，开发出复合拉丝模、拉丝模新材料、表面涂层新技术、拉丝模新的孔型设计方法等，推动了世界拉丝生产的发展。
我国是线材生产大国，产量居世界前列。
我国拉丝模制造工业从八十年代起发展较快，随着拉丝模制造水平的不断提高和生产工艺的不断改善，我国的拉丝模制造技术有了进步的发展，尤其是在拉丝模的材质、结构等方面有了长足进步，但总的来说与国外还有不小的差距。
尽管国外生产的拉丝模种类与国内的差不多，但所用材料和工艺过程更加先进，拉丝模的加工精度、耐用性、耐磨性等指标均优于我国的产品。
因此，加强制模管理，提高拉丝模质量水平，推动制模丁艺技术的进步，是制模工业当前面临的重要课题。
硬质合金拉伸模具的优点包括如下：优点1：摩擦系数降低，减小加工受力进步外表硬度，大大延长模具寿命避免产品拉毛、拉伤，提升产质量量省去卸模、抛光再装模的懊恼，进步效率优点2：在模具的运用过程中，早期失效经常呈现。
失效的因数通常是磨损、腐蚀、交融、粘着等。
其问题不单是拖延消费周期，也大大增加了消费本钱，进而影响企业竞争力。
为此，业界陆续推出不同的处理计划，而镀钛外表处置技术是倍受喜爱的计划，能最有效的处理上述难题。
模型合金件修复方法
以下是 6 条关于模型合金件修复方法的文案：
1. 哎呀呀，模型合金件要是不小心磕坏了可咋办？别着急！磨一磨就好啦！就像我们不小心摔倒擦破膝盖，把伤口周围打磨平滑一样。
比如说你有个飞机模型的合金翅膀尖儿碰掉一块儿，那就用砂纸轻轻磨掉周围不平整的地方，让它变得顺滑起来。
2. 嘿，你知道吗，填补也是个超棒的办法！就如同给小坑洼填上泥土让道路平坦一样。
要是你的模型合金件有个小洞，找些合适的材料填上呀！像用胶水和金属粉末混合，一点点填补进去，然后等它固化，多神奇呀！要是我那汽车模型的轮毂有个缺口，我就会这么干。
3. 哇塞，焊接也能派上大用场呢！这就好像把断裂的绳子重新接起来一样牢固。
如果是比较严重的破损，焊接能让它们重获新生呀！假设你的战舰模型合金炮管断了，焊接一下不就又威风凛凛了嘛！
4. 别忘了给修复好的部位打磨抛光哦！这就好像给我们的脸蛋做个美容，让它光滑又亮丽。
当你把焊接或填补后的地方精心打磨，再抛光一下，嘿，那光泽简直绝了！我之前修复那个机器人模型的合金腿，打磨抛光后就跟新的似的。
5. 上色呀，这可太重要啦！这就像给我们的家重新刷上漂亮的颜色一样。
经过修复的地方可能和原来颜色不一样，那就重新上色嘛！难道你想让你的模型看起来怪怪的？比如那个恐龙模型的合金角修复后，不上色怎么行呢！
6. 还有啊，一定要细心呵护你的模型合金件呀！就像爱护我们的宝贝一样。
平时轻拿轻放，别总是让它们处于危险之中。
只有这样，才能让它们一直好好的呀，不是吗？我的观点就是，只要掌握了这些方法，再加上我们的细心和耐心，模型合金件就能一直完美如初咯！。
拉丝模的生产过程
首先，拉丝模的生产过程分为几个关键步骤，即选择原材料、配合合适的烧结工艺以及后续试验与改进等环节。
1. 挑选原材料
在制作拉丝模的生产过程中，首先要考虑的是原材料的选择。
一般来说，我们常用的原材料主要是碳化钨、钛碳化合物等硬质合金材料。
这些材料具有硬度高、耐磨、耐腐蚀和耐冲击等优点。
2. 烧结工艺
挑选好原材料后，接下来是配以适当的烧结工艺。
工艺包括混合磨料、成型、烧结、加工等步骤。
混合磨料即把预选的磨料（碳化钨粉末等）与焊合剂（一般是钴粉）混合均匀，成型是将浓度适中的混合磨浆浇注入模具中，烧结是在烧结炉中完成，要求具备一定的烧结温度和时间，加工是将烧结后的模块进行车削、打磨等后处理。
3. 后期试验与改进
拉丝模制作完成后，需要进行一系列试验，以检验其性能，如耐磨性、抗腐蚀性等。
试验结果如果不满足要求，需要寻找原因并研发相应的改进措施，优化拉丝模的生产过程。
4. 产品检验与验收
对于每一批生产出来的拉丝模，都需要进行严格的产品检验，只有经过验收的产
品才能送入市场销售。
这个环节确保了拉丝模的品质，并能够及时掌握生产过程中的各项数据，
总之，拉丝模的生产过程虽然复杂，但每一步都是必不可少的，都对拉丝模的性能和质量起着决定性的影响。
未来在高新技术和工艺的带动下，拉丝模的生产
过程还将继续优化和完善，为实现更高品质的拉丝模提供有力保障。
拉丝模具的正确应用一、尽量选用先进模具加工技术生产的高品质的硬质合金拉丝模，或者是钻石拉丝模具目前，国外拉线模具的研磨工艺普遍采用高速机械研磨机，以及表面镀硬质合金的金属磨针，该设备运行平稳，磨针的规格及使用规范化使产品精度更高。
模子的孔型尺寸利用轮廓记录仪及孔径测量仪来检测，并用检查拉线模专用的显微镜来检查表面光洁度。
而国内许多厂家还在采用落后的设备，使用手工操作来研磨孔型，因此，存在着以下问题：孔型参数波动较大，难以加工出平直的工作锥;定径区与工作区交接处易研磨出过渡角，使线材在定径区中产生二次压缩，增加外摩擦力，减短了定径区长度，缩短模具的使用寿命;磨损的磨针修复频度因人而异，使用不规范，造成孔型的一致性差。
检测手段也落后，只能依靠目测或者放大镜、显微镜等简单工具检测，而且注重的是模内表面光洁度，对孔型尺寸不能有效检测，更谈不上控制了。
二、选择良好孔型设计的拉丝模具拉丝模孔型一般分为曲线(即R型系列)和直线型(即锥型系列)。
从线材在拉线模内变形均匀的角度分析，似乎曲线型较直线型好，这种孔型是在“圆滑过渡”的理论指导下设计出来的，其孔型结构按工作性质可分为“人口区”、“润滑区”、“工作区”、“定径区”、“出日区”五个部分，各部交界处要求“倒棱”，圆滑过渡，把整个孔型研磨成一个很大的、具有不同曲率的孤面这种孔型的模子在当时的拉拔速度条件下，还是可以适用的。
到上世纪70年代末至80年代初，随着拉线速度的提高，拉线模的使用寿命就成了突出问题。
为了适应高速拉线的要求，美国的T.Maxwall和E.G.Kennth提出了“直线型”理论。
该理论着重考虑了拉拔过程中的润滑作用和磨损因素，指出经改进后的直线型拉线模孔型应具有以下几个特点：(1)孔型各部分的纵剖面线都必须是平直的，平直的工作锥面拉拔力最小;(2)模具各部位的交接部分必须明显，这样各部分可以充分发挥各自作用，避免了过渡角对定径区实际长度的减小;(3)延长入口区和工作区高度，使线材进入模孔工作锥的中间段，利用入口锥角和工作锥角上半部分形成的楔形区，建立“楔形效应”，在线材表面形成更致密牢固的润滑膜，减少磨损，适合于高速拉拔;(4)定径区必须平直且长度合理。
硬质合金模具刃口的刃磨方法研讨杨建辉、刘绍瑜、施慧、邓伟（云南西仪工业股份有限公司云南昆明650114）摘要：硬质合金由于具备较高的硬度、刚度、耐磨性和红硬性、膨胀系数小等优点被越来越多的应用在模具领域，由于硬质合金的价格高，其主要适用于加工大批量和高附加值产品的冲片成形；由于一些特种材料如矽钢片、不锈钢等产品对切口毛刺有较高的要求，导致模具刃口的磨损速度较快，在模具的使用周期内，模具刃口需多次复磨；由于硬质合金的材料特性非常适合矽钢片的冲片成形，相比其他普通模具钢，刃磨工艺技术要求较高，如复磨过程不当，很容易出现开裂和崩刃现象；因此采用合理的方法对硬质合金冲模刃口刃磨对提高产品质量、延长冲模使用寿命、降底成本都具有重要的意义。
关键词：硬质合金、模具刃口、刃磨、矽钢片、毛刺；0概述矽钢片又称硅钢片，是一种含碳量较低的碳硅软磁合金，该材料具有磁感应强度高、表面平整光滑、叠装系数高等特点，主要用于制造电机、变压器等电器上的铁芯用的材料，产品档次和附加值较高；铁芯片料是通过冲片成型，对切口边缘的平整度和变形量要求很高，切口部位对毛刺有较高的要求，原则上不允许有毛刺，在特殊情况下个别位置上的毛刺不大于0.02mm；由于该材料的毛刺较难去除，同时去毛刺会明显影响产品性能。
同时矽钢片相比其他碳素结构钢的冲片性差，模具刃口部位较容易出现磨损，产品较容易出现毛刺和变形，因此对模具提出了较高的要求；如使用传统高碳或高铬钢模具材料（Cr12MoV、CrWnMo等）并不利用产品质量提高和模具寿命的稳定，为保障产品的质量水平，通常冲片1000~2000件需对凸凹模刃口进行一次复磨，伴随着刃磨次数的增加，产品质量和模具可靠性呈明显的下降趋势；使用更为可靠的模具材料和模具配合间隙是满足产品特殊要求的最主要的途径。
钢结硬质合金因其淬火硬度较高(68HRC以上),耐磨性和刚性较好；通常维护较好的硬质合金冲模在刃口刃磨后要比用传统冲模材料的冲模高出数倍的寿命。
硬质合金拉丝模具注意事项在硬质合金拉丝加工过程中，模具是非常重要的工具，模具的使用质量和使用寿命对拉丝加工质量和成本等方面都有着直接的关系。
因此，在使用硬质合金拉丝模具的时候，需要注意一些事项，以保证模具的使用寿命和加工效果。
选择优质模具首先，选择优质的硬质合金拉丝模具非常重要。
优质的硬质合金拉丝模具需要具备以下特点：•材质：优质的硬质合金拉丝模具材质应该是高纯度的钨钴合金。
•精度：模具精度要求高，尺寸要达到极高的精度要求，以保证拉丝加工的精度和质量。
•表面质量：模具表面光滑、无划伤，才能保证拉丝过程中不会造成毛刺或痕迹等问题。
正确安装模具其次，正确安装模具也是确保拉丝加工质量的重要环节。
安装模具需要满足以下要求：•模具和拉线机安装平稳牢固，避免在模具运作时出现晃动或松动等问题。
•要对模具进行充分的润滑，以避免由于摩擦力过大，使模具表面磨损严重，影响模具质量和加工效果。
制定合理的加工工艺另外，在使用硬质合金拉丝模具时，制定合理的加工工艺也是十分重要的：•根据所加工的不同金属材质，选择不同的模具硬度、润滑方式、拉线速度、拉线行程等参数，以生产出更佳的产品。
•要严格按照工艺规范来操作，避免加工时过分追求速度和效率，对拉丝模具造成不必要的损伤或磨损。
定期维护保养模具最后，定期维护和保养模具也是需要注意的：•要对硬质合金拉丝模具进行定期维护、清洗和润滑，使其表面保持光洁和光亮。
•定期检查模具表面有无磨损、划痕或挫伤等问题，如果有，则需要及时更换模具，以保证产品的质量和加工效果。
综上所述，使用硬质合金拉丝模具需要注意特定的细节，包括选择优质模具、正确安装模具、制定合理的加工工艺和定期维护保养模具等方面。
只有从这些方面入手，才能使拉丝模具的使用寿命更加长久，同时也确保拉丝加工的质量和效率。
硬质合金研磨工序1. 硬质合金简介硬质合金是一种由钨碳化物（WC）和钴（Co）组成的材料，具有高硬度、耐磨性和耐腐蚀性。
硬质合金广泛应用于切削工具、机械零件和矿山工具等领域。
2. 硬质合金研磨的目的硬质合金通常需要进行研磨以达到以下目的： - 提高表面光洁度：通过去除粗糙表面，使硬质合金零件表面更加光滑。
- 改善尺寸精度：通过控制研磨过程，使硬质合金零件的尺寸达到设计要求。
- 增强表面硬度：通过适当的研磨方法，提高硬质合金零件的表面硬度。
3. 硬质合金研磨工序步骤一：准备工作在进行硬质合金研磨之前，需要进行以下准备工作： 1. 清洁：将待加工的硬质合金零件进行清洗，去除表面的污垢和油脂。
2. 夹持：使用专用夹具将硬质合金零件夹持在研磨机上，确保稳定性和安全性。
步骤二：粗磨粗磨是为了去除硬质合金零件表面的划痕、氧化层和其他不均匀物质。
常用的粗磨方法包括： 1. 砂带磨削：使用不同粗细度的砂带进行磨削，通过机械力将硬质合金零件表面的不均匀物质去除。
2. 砂轮修整：对使用过一段时间的砂轮进行修整，保证其表面平整度和圆度，以提供更好的加工效果。
3. 粗糙度测试：使用测量仪器对硬质合金零件进行粗糙度测试，确保达到要求。
步骤三：中间处理中间处理是为了进一步提高硬质合金零件的表面光洁度和尺寸精度。
常见的中间处理方法包括： 1. 平面研磨：使用平面研磨机对硬质合金零件的平面进行修整，以提高平整度和精度。
2. 精磨：使用砂轮或磨料进行精细研磨，去除表面微小缺陷，并使表面更加光滑。
3. 光洁度测试：使用光洁度测试仪器对硬质合金零件的表面光洁度进行测试，确保达到要求。
步骤四：终轧终轧是为了进一步提高硬质合金零件的尺寸精度和表面硬度。
常见的终轧方法包括：1. 研磨抛光：使用超细研磨液和抛光机对硬质合金零件进行抛光，提高表面的亮度和硬度。
2. 清洗：清洗硬质合金零件以去除抛光过程中产生的残留物和污垢。
3. 尺寸测量：使用测量仪器对硬质合金零件的尺寸进行测量，确保达到设计要求。
拉丝钢圈修复工艺
拉丝钢圈修复工艺是一种用于修复受损或磨损的钢圈的工艺方法。
下面是一种常见的拉丝钢圈修复工艺：
1. 清洗: 首先，将受损的钢圈清除任何污垢，使用溶剂或清洗剂进行清洗。
2. 磨损修复: 使用磨具将受损的表面磨平，以去除任何凹陷或凸起的区域。
确保修复表面与原始表面平齐。
3. 加热: 将钢圈加热到一定的温度，通常是在550°C-650°C的温度范围内。
4. 拉丝: 使用拉丝机将钢圈逐渐拉丝，使其恢复到原始尺寸和形状。
拉丝的过程中要均匀施力，以避免产生应力集中。
5. 冷却: 拉丝完成后，将钢圈缓慢冷却至室温。
这样可以消除拉丝过程中产生的残余应力。
6. 表面处理: 最后，对修复的钢圈进行表面处理，例如镀层或涂层，以提高其耐磨性和耐腐蚀性。
这是一种常见的拉丝钢圈修复工艺，具体的修复方法可能会因不同的应用和钢圈材质而有所不同。
在实际应用中，还需要根据具体情况选择适合的修复工艺方法。
