鹤管资料鹤管顾名思义，⼀种可以伸缩移动的管⼦，多⽤于⽯油、化⼯码头液体装卸，管内介质如油、⽔等。
常见规格8〞—20〞不等。
鹤管是⽯化⾏业流体装卸过程中的专⽤设备。
它采⽤旋转接头与刚性管道及弯头连接起来，以实现⽕车、汽车槽车与栈桥储运管线之间传输液体介质的活动设备，以取代⽼式的软管连接，具有很⾼的安全性，灵活性及寿命长等特点。
产品符合GBJ74-84《⽯油库设计规范》标准，是收发油料⼯艺中⼀种理想的专⽤设备，也可⼴泛⽤于化学⼯业及其他⾏业收发各类液体原料。
鹤管分：汽车装卸鹤管、⽕车装卸鹤管、飞机装卸鹤管、桶装鹤管等。
铁路、公路装卸油鹤管主要⽤于铁路油槽车和公路油罐汽车的装卸流体作业的专⽤设备。
从装卸型式上可分为上装上卸和下⽅装卸。
可输送有介质有原油、汽油、柴油、润滑油等⽯油产品；也可输送浓硫酸、液化天然⽓、液化⽯油⽓、溶融硫磺、沥青、⼆硫化碳等化⼯产品。
鹤管主要由固定、回转、操作、平衡等机构和油管组成。
其中、回转机构（回转接头）是⽤锻钢或铝合⾦精⼼制造，内装复列球轴承，不锈钢特殊密封圈，它旋转灵活、密封性能可靠、经久耐⽤。
平衡系统有配重、扭簧、压簧、拉簧和丝杠以及液压和⽓动平衡等型式，均能以很⼩的⼒进⾏操作。
⽕车装卸油鹤管：所有鹤管均带⽴柱，为液下装车；鹤管的装车垂直管均采⽤铝合⾦管；与⽕车槽车、汽车罐车对接⽅便；甲醇⽤⽕车、汽车装车鹤管均采⽤密闭式，要求有⽓相回收管。
其它说明： a具有报警功能，槽车液位现场显⽰并可接送DCS系统⾃动控制⾮本装卸设备装置，需另外配备设施。
b装车阀采⽤现场⼿动，亦⾮本装卸设备装置，为管道设施。
c电⽓控制应设置现场开停按钮，并能接受或输出信号⾄客户DCS系统实现控制室运⾏指⽰功能，此项功能亦⾮本装卸设备装置。
d电⽓设备防护等级IP54、绝缘等级F、防爆等级为DIIBT4，应满⾜室外设备安装要求。
由于醋酸在环境温度低于160C就开始结晶，保证鹤管内⾮⼯作状态⽆醋酸滞留，安装时将鹤管采⽤到装。
潜油电泵系统Electric Submersible Pump System目录企业简介企业资质获得的荣誉、专利生产设备潜油电泵系统介绍生产产品介绍◆潜油电机◆引接电缆◆密封保护器◆吸入口及处理器◆潜油泵◆接线盒◆变压器◆控制柜企业简介重庆虎溪电机工业有限责任公司是中国兵器装备集团所属的国有独资企业，是研制和生产特种电机、微特电机电器的专业企业，同时又是一家从事人工举升采油装备开发和制造的国家大型二类企业，是集团公司生产现场管理先进和安全级企业。
拥有中国中石油、中石化、中海油三大石油公司的一级入网证，是中国石油天然气设备出口网络成员。
公司从1984年开始从事潜油电泵的研制开发，是国家确定的潜油电泵三个定点生产厂家之一。
拥有零部件加工、环氧浇灌工艺、产品装配和出厂试验等生产制造能力，拥有自主设计、理化分析、型式试验和特种试验的科研开发能力。
公司自主研制的QYDB系列潜油电泵采油系统能够满足陆地、海上油田各种井况的采油要求，能够根据用户提出的特殊要求进行人工举升采油装备的研制、生产、安装以及技术咨询、培训、援建等技术服务。
针对不同的油井井况，企业可以为用户研发生产防砂耐磨、防腐耐高温、大排量、超高温等特殊潜油电泵。
同时，该系统还用于页岩气、天然气及盐井。
在“实现顾客愿望、高效转换能量、快速纠正不当”的质量理念指导下，形成了完善的质量管理体系。
先后通过了挪威船级社（DNV）ISO9001-2000质量管理体系认证、中国新时代认证中心GJB9001A-2001质量管理体系认证，是国家二级计量单位。
拥有计量鉴定、材料分析、在线检测等质量保证能力，潜油电泵机组产品严格执行GB/T 16750-2008国家标准。
虎溪潜油电泵产品被广泛用于大庆、胜利、辽河、中原、渤海、大港、河南、江汉、南海西部、塔里木、塔西南、吐哈、新星、青海等各大油田及四川的盐井、气井，此外还出口到美国、俄罗斯、阿塞拜疆、叙利亚等国家和地区。
潜油泵（低扬程）液动卸槽潜油泵使用维护知识讲义第一章、概述我公司于1989年根据市场需求成功开发了液动卸槽潜油泵，并获得了多项国家专利，专利号为99323307.4、99226594.0、99226593.2、99226591.6。
1994年该新产品获得国家级新产品，并被中石化认定为首批推荐推广产品。
液动卸槽潜油泵在全国各地推广应用后，受到了用户充分信赖，得到中石化总公司的高度赞誉，为我国轻质油品类液体的卸槽作出了重大贡献。
2002年我公司在原有YQY型潜油泵基础又开发成功了YQYB型液动卸槽（带扫舱功能）潜油泵，已获得专利号为02261637.3的国家发明专利。
YQY、YQYB型泵其设计制造符合《石油库安全规范》等的有关规定。
YQY型液动卸槽潜油泵的卸油泵安装在火车卸槽鹤管的进口，可浸没在介质中工作。
不但可以从根本上解决高气温、低气压地区卸油鹤管汽阻与离心泵汽蚀的问题。
使卸油工艺从以前的负压卸油方式转变为正压卸油。
同时又可以取消辅助引油系统。
该产品的使用对轻质油品及类似的化工产品的卸槽工艺产生深远的影响。
第二章、液动卸槽潜油泵的工作原理与结构特点2．1液动卸槽潜油泵的工作原理液动卸槽潜油泵的主要工作原理是由电动机带动液压泵旋转把电能转换成液压能，并再由液压马达将液压能转换成机械能而作功（高压油液驱动液压马达旋转，并带动潜油泵叶轮转动做功）。
2．2液动卸槽潜油泵的主要结构特点1．YQY型液动卸槽潜油泵的主体结构见图一。
共有卸油主泵、液压油站、操纵控制系统和液压管路等组成。
液动卸槽潜油泵的主体结构见图一2．卸油主泵的结构YQY型液动卸槽潜油泵的卸油主泵为立式、单级、单吸离心泵，泵从轴向吸入轴向排出，吸入口和吐出口中心线在同一轴线上，泵出口法兰与鹤管法兰联接，泵采用双涡壳结构来平衡泵运行产生的径向力。
泵的叶轮安装在叶片马达的加长轴上，确保泵的运行平稳、可靠。
卸油主泵的结构见图二3．液压油站的结构防爆电机、液压油泵、贮油箱、滤油器、粗过滤网和管路系统组成液压站。

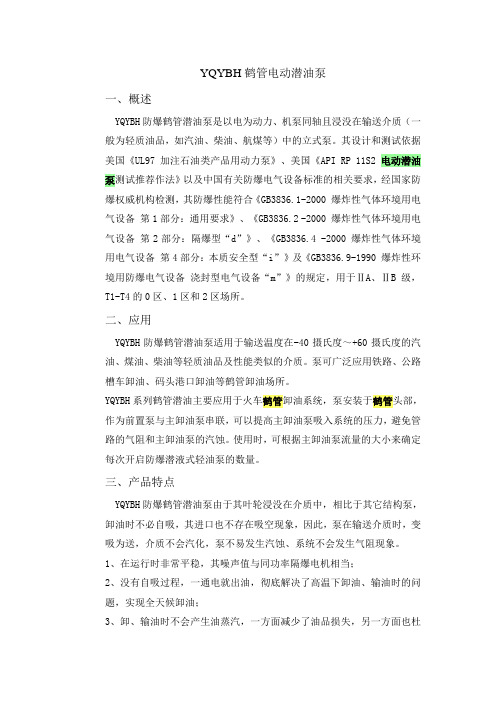

YQYBH鹤管电动潜油泵一、概述YQYBH防爆鹤管潜油泵是以电为动力、机泵同轴且浸没在输送介质（一般为轻质油品，如汽油、柴油、航煤等）中的立式泵。
其设计和测试依据美国《UL97加注石油类产品用动力泵》、美国《API RP 11S2 电动潜油泵测试推荐作法》以及中国有关防爆电气设备标准的相关要求，经国家防爆权威机构检测，其防爆性能符合《GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求》、《GB3836.2 -2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”》、《GB3836.4 -2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”》及《GB3836.9-1990 爆炸性环境用防爆电气设备浇封型电气设备“m”》的规定，用于ⅡA、ⅡB级，T1-T4的0区、1区和2区场所。
二、应用YQYBH防爆鹤管潜油泵适用于输送温度在-40摄氏度～+60摄氏度的汽油、煤油、柴油等轻质油品及性能类似的介质。
泵可广泛应用铁路、公路槽车卸油、码头港口卸油等鹤管卸油场所。
YQYBH系列鹤管潜油主要应用于火车鹤管卸油系统，泵安装于鹤管头部，作为前置泵与主卸油泵串联，可以提高主卸油泵吸入系统的压力，避免管路的气阻和主卸油泵的汽蚀。
使用时，可根据主卸油泵流量的大小来确定每次开启防爆潜液式轻油泵的数量。
三、产品特点YQYBH防爆鹤管潜油泵由于其叶轮浸没在介质中，相比于其它结构泵，卸油时不必自吸，其进口也不存在吸空现象，因此，泵在输送介质时，变吸为送，介质不会汽化，泵不易发生汽蚀、系统不会发生气阻现象。
1、在运行时非常平稳，其噪声值与同功率隔爆电机相当；2、没有自吸过程，一通电就出油，彻底解决了高温下卸油、输油时的问题，实现全天候卸油；3、卸、输油时不会产生油蒸汽，一方面减少了油品损失，另一方面也杜绝了安全隐患，同时也避免了环境污染。
4、潜油泵的使用提高了油库主卸泵的安装位置，使库区平面化。
油库的布置更加美观，使用更加方便。
xxxx集团有限公司潜油泵技术协议甲方：xxxxxx集团有限公司乙方：二零一七年十一月一、立协议单位：甲方:xxxxxx集团有限公司乙方：就xxxxxx有限公司加油站潜油泵的有关设计、制造、检验、验收和运输等技术问题进行协商，达成如下协议。
本协议作为加油站潜油泵订货合同的技术附件是商务合同不可分割的一部分，与商务合同具有同等的法律效力。
二、制造及验收标准1参数红夹克潜油泵；介质:汽柴油，扬程：20m，功率:1。
12kw，额定流量：160L/min,温度：常温。
数量：5台2标准设备制造和材料、外购设备将符合下列标准和规定的最新标准的要求,但不仅限于此。
石油化工用机泵工程设计规范 GB/T51007—2014机械振动恒态（刚性）转子平衡品质要求 GB/T9239.1-2006无损检测渗透探伤方法 JB/T9218-2015钢制管法兰、垫片、紧固件 HG20592~20635-2009旋转电机外壳防护分级(IP代码） GB/T4942.1-2001标牌 GB/T13306-2011旋转电机定额和性能 GB755-2008泵产品涂漆技术要求 JB/T4297-2008机电产品包装通用技术条件 GB/T13384-2008参考标准API610—2004第十版《石油、重化学和天然气工业用离心泵》其他未列出的与本产品有关的规范和标准，供货商有义务主动向业主和设计提供.所有规范和标准均应为项目采购期时的有效版本。
本技术规格书中已明确的按本技术规格书要求执行；凡本技术规格书中未提及，按有关国家标准执行。
凡本技术规格书中提出的指标低于有关国家标准及相关行业最新建议的，按有关国家标准及相关行业最新建议执行.供货商提供的所有设备的每项性能指标，以及用该设备组成的系统，应满足业主在以下章节中提出的各项要求.否则,供货商应提出另一种满足业主要求的替代方案,在建议书中还应指出其必须进行修改的理由和与原要求的差别。
3 供货范围及界面供货商应负责提供业主负责范围以外的完整的设备组成，液动潜油泵供货范围至少应包含以下部分:1）液动潜油泵、液压站、高压铝管、高压胶管、防爆电机等安装需要用的配件;2）所有与用户接口法兰处配套法兰、螺栓、螺母、垫片、垫圈；3）安装、检修用的专用工具；4）两年的易损备件（泵轴封等）；5）投产试运阶段及运行1年内的消耗品；6）安装、操作、维修手册.供货商应向业主提供设备安装要求、接地要求,设备机架与设备底座安装固定要求、尺寸要求（包括立柱固定的螺栓型号、个数、孔位等,应有图示例).供货商应提供组成一套主要供货设备数量清单。
潜油电泵基础知识目录1. 内容描述 (2)1.1 潜油电泵概述 (3)1.2 潜油电泵的应用领域 (4)2. 潜油电泵的主要组成部分 (5)2.1 电机部分 (6)2.1.1 电机类型 (7)2.1.2 电机结构 (8)2.2 泵体部分 (9)2.2.1 泵体材质 (11)2.2.2 泵体结构 (12)2.3 管线系统 (13)2.3.1 管线材质 (15)2.3.2 管线连接方式 (15)3.1 电动驱动 (17)3.2 旋转转换压力 (19)3.3 液体抽送过程 (20)4. 潜油电泵的分类 (21)4.1 按应用领域分类 (22)4.1.1 水井潜水泵 (23)4.1.2 地下水泵 (24)4.1.3 沼气潜水泵 (25)4.2 按传输介质分类 (26)4.2.1 纯水潜水泵 (26)4.2.2 污水潜水泵 (28)4.3 按工作方式分类 (29)4.3.1 常压电机潜油泵 (30)4.3.2 高压电机潜油泵 (31)6. 潜油电泵的维护与保养 (33)6.1 日常维护 (34)6.2 定期检修 (34)6.3 常见故障诊断及处理 (36)7. 潜油电泵的选择与安装 (37)7.1 选择原则 (38)7.2 安装步骤 (39)1. 内容描述潜油电泵技术是一种广泛应用于石油及天然气行业中的技术，它涉及将电能直接传输到位于地下井下的多级离心泵系统，从而有效地抽取地层深处的油气资源。
这一技术的创新之路始于20世纪初，经过多年发展，现在已经成为精通油气开采与生产作业的关键技术之一。
本文档以潜油电泵系统为重点，全面介绍其工作原理、结构组成、应用场景、优势、风险以及在油田生产中的安装与维护等基本知识。
通过对这些核心要素的详细阐释，读者能够深入理解潜油电泵技术的全面功能与潜能，同时也能提升对于技术在实际应用中的挑战和解决方案的认识。
潜油电泵系统由地面设备和地下水泵两部分组成，地面设备包括泵控制柜、变压器以及其他必要的连接构件，负责将地面电源经过变压和调节后送入地下。
潜油电泵产品简介石家庄市潜水电泵厂可为国内外用户提供用于51/2＂及以上套管的排量从（20—2000）m3/d （50Hz），扬程3000m以下的各种潜油电泵成套机组。
机组温度等级分类适用于90℃、120℃、150℃三种规格。
我厂在吸收了国内外先进技术的基础上，生产的潜油电泵系一体化设计产品，具有性能优良，运行可靠，寿命长的特点，是油田强采的重要设备之一。
主要有潜油电机、保护器、油气分离器、潜油泵等四部分组成，具备了年产300台套潜油电泵成套机组的能力。
企业关注顾客需求，注重质量管理，坚持持续改进，不断完善质量管理体系，通过了ISO9001质量管理体系认证。
严格奉守“质量第一，用户至上”的原则，随时为您提供优质的服务和您满意的产品，您的需要就是我们的目标，互惠互利是我们的经营方向,欢迎到厂惠顾。
用途潜油电泵主要用于从油井中汲取石油和水，是机械化采油的重要设备；可用于从盐水井中提取卤水晒制井盐，也可用于煤田开采煤层气。
工作条件1.井下最大环境压力为12.7；19.6；24.5；29.4Mpa。
2.工作介质为油、气、水混合物，PH值为6.5—8.5，油气比为1：60。
3.井温：90℃、120℃、150℃4.含砂量（重量比）小于0.05％；超过此标准定货时须说明。
5.适用油井套管：51/2″；7″。
6.油井介质温度为90℃；120℃；150℃。
7.地面条件：（1）额定电压6kv，额定频率50Hz（2）环境温度：-40℃----120℃（3）相对湿度：年平均不大于85％（4）井架有效提升高度14m8.井下部分（潜油电机、保护器、油气分离器、潜油泵）应完全潜入井液中，并处在油井射孔段上部。
潜油电机潜油电机为两极三相鼠笼式异步电动机，由定子、转子、轴承及接头等构成。
电机定子的铁心中均匀地分布着三相绕组，该绕组主要是为电机提供旋转磁场。
本厂还生产用于驱动潜油螺杆泵的4极、6极潜油电机。
潜油电机转子主要是为电机提供电磁转矩。
