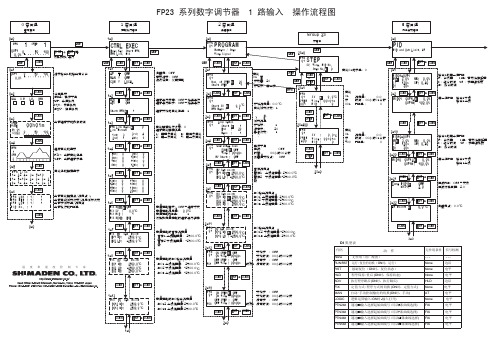

FP23 系列数字调节器 1 路输入 操作流程图Control output screensDI/Option screensUnit/Range screensLock/etc screensGroup 5Group 6Group 7Group 84 窗口组事件/DO输出设定窗口自由输入量程代码输入类型 传感器类型 代码 符号 测量量程测量量程B *1 01 B 0.0 to 1800.0°C 0 to 3300°F R 02 R 0.0 to 1700.0°C 0 to 3100°F S 03 S 0.0 to 1700.0°C 0 to 3100°F K 04 K1 -100.0 to 400.0°C -150.0 to 750.0°F K 05 K2 0.0 to 400.0°C 0.0 to 750.0°F K 06 K3 0.0 to 800.0°C 0.0 to 1500.0°F K 07 K4 0.0 to 1370.0°C 0.0 to 2500.0°F K *208 K5 -200.0 to 200.0°C -300.0 to 400.0°F E09 E 0.0 to 700.0°C 0.0 to 1300.0°F J 10 J 0.0 to 600.0°C 0.0 to 1100.0°F T *2 11 T -200.0 to 200.0°C -300.0 to 400.0°F N 12 N 0.0 to 1300.0°C 0.0 to 2300.0°F PL II13 PLII 0.0 to 1300.0°C 0.0 to 2300.0°F PR40 - 20 14 PR40-20 0.0 to 1800.0°C 0 to 3300°F WRe5-26 *5*6*6*7*7 15 WRe5-260.0 to 2300.0°C 0 to 4200°F U 16 U -200.0 to 200.0°C -300.0 to 400.0°F L 17 L 0.0 to 600.0°C 0.0 to 1100.0°F K *318 K 10.0 to 350.0K 10.0 to 350.0K 热电偶AuFe-Cr*419 AuFe - Cr 0.0 to 350.0K 0.0 to 350.0K 31 Pt 1 -200.0 to 600.0°C -300.0 to 1100.0°F 32 Pt 2 -100.00 to 100.00°C -150.0 to 200.0°F 33 Pt 3 -100.0 to 300.0°C -150.0 to 600.0°F 34 Pt 4 -60.00 to 40.00°C -80.00 to 100.00°F 35 Pt 5 -50.00 to 50.00°C -60.00 to 120.00°F 36 Pt 6 -40.00 to 60.00°C -40.00 to 140.00°F 37 Pt 7 -20.00 to 80.00°C 0.00 to 180.00°F 38 Pt 8 0.000 to 30.000°C 0.00 to 80.00°F 39 Pt 9 0.00 to 50.00°C 0.00 to 120.00°F 40 Pt10 0.00 to 100.00°C 0.00 to 200.00°F 41 Pt11 0.00 to 200.00°C 0.0 to 400.0°F 42 Pt12 0.00 to 300.00°C 0.0 to 600.0°F 43 Pt13 0.0 to 300.0°C 0.0 to 600.0°F 铂电阻Pt100 (old) JIS/IEC44 Pt14 0.0 to 500.0°C 0.0 to 1000.0°F 45 JPt 1 -200.0 to 500.0°C -300.0 to 900.0°F 46 JPt 2 -100.00 to 100.00°C -150.0 to 200.0°F 47 JPt 3 -100.0 to 300.0°C -150.0 to 600.0°F 48 JPt 4 -60.00 to 40.00°C -80.00 to 100.00°F 49 JPt 5 -50.00 to 50.00°C -60.00 to 120.00°F 50 JPt 6 -40.00 to 60.00°C -40.00 to 140.00°F 51 JPt 7 -20.00 to 80.00°C 0.00 to 180.00°F 52 JPt 8 0.000 to 30.000°C 0.00 to 80.00°F 53 JPt 9 0.00 to 50.00°C 0.00 to 120.00°F 54 JPt10 0.00 to 100.00°C 0.00 to 200.00°F 55 JPt11 0.00 to 200.00°C 0.0 to 400.0°F 56 JPt12 0.00 to 300.00°C 0.0 to 600.0°F 57 JPt13 0.0 to 300.0°C 0.0 to 600.0°F JPt100 (old)JIS58 JPt140.0 to 500.0°C 0.0 to 900.0°F-10 to 10 mV 71 -10 to 10 mV 0 to 10 mV 72 0 to 10 mV 0 to 20 mV 73 0 to 20 mV 0 to 50 mV 74 0 to 50 mV 10 to 50 mV 75 10 to 50 mV 0 to 100 mV 76 0 to 100 mV 电压(mV)-100 to 100 mV 77-100 to 100 mV -1 to 1 V 81 -1 to 1 V 0 to 1 V 82 0 to 1 V 0 to 2 V 83 0 to 2 V 0 to 5 V 840 to 5 V 1 to 5 V 85 1 to 5 V 0 to 10 V 86 0 to 10 V 电压(V)-10 to 10 V87-10 to 10 V初始值： 0.0 ～100.0 显示可编程范围： －19999～30000上下限之差： 10 ～30000使用 0～20 mA ，4～20 mA 电流输入时，选择量程 范围代码 84 和 85，在输入端子上并电阻 1/2W 250Ω±0.1%*1: B 型热电偶，温度低于 400°C （750°F ）不保证精度。
日本岛电FP93可编程PID调节器中文操作说明FP93可编程PID调节器是一种常用的自动控制设备，用于测量和调节物理量，如温度、压力、流量等。
它具有可编程的功能，可以根据用户的需求进行调整和配置。
下面是对该设备的中文操作说明，以帮助用户更好地使用它。
一、设备介绍FP93可编程PID调节器是一种数字化的控制器，具有多种输入和输出选项，可以用于各种工业自动化应用。
它采用了先进的PID控制算法，可以快速、准确地实现对被控对象的控制。
该设备具有多种输入接口，包括模拟信号输入和数字信号输入。
它还具有多种输出接口，可以控制各种类型的执行器，如电动阀门、电机等。
二、设备安装1.将设备安装在平稳的表面上，确保设备稳固可靠。
2.将所需的传感器和执行器连接到设备的相应接口上。
3.将设备与电源连接，并确保电源电压符合设备的要求。
三、设备配置1.打开设备电源，按下“设定”按钮进入配置界面。
2.使用上下箭头键选择需要配置的参数，使用左右箭头键进行调整。
3.配置各个参数，如输入类型、输出类型、控制策略等。
4.配置完毕后，按下“保存”按钮保存配置。
5.按下“退出”按钮退出配置界面。
四、设备调试1.进入设备的运行界面，可以看到当前的实时数值。
2.使用上下箭头键可以切换不同的参数显示。
3.如果需要改变一些参数的值，可以使用左右箭头键进行调整。
4.如果需要修改PID控制策略，可以进入配置界面进行调整。
5.注意设备的输出信号是否正确，确保执行器能够正常工作。
五、设备维护1.定期清洁设备表面，确保设备正常工作。
2.定期检查设备的连接线路，确保接触良好。
3.定期校准设备的传感器和执行器，确保测量和控制的准确性。
六、注意事项1.在配置设备时，确保选择正确的输入和输出类型，以免发生意外。
2.在调试设备时，注意保护自身安全，避免接触高温和高压装置。
3.使用设备时，注意仪表的精度和稳定性，确保控制效果良好。
4.注意设备的工作环境，避免出现湿度、震动等不利于设备正常工作的条件。

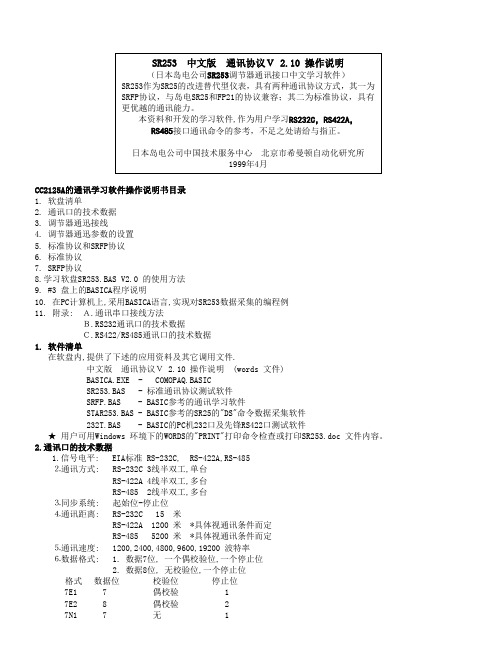

CC2125A 的通讯学习软件操作说明书目录 1. 软盘清单2. 通讯口的技术数据3. 调节器通迅接线4. 调节器通迅参数的设置5. 标准协议和SRFP 协议6. 标准协议7. SRFP 协议8.学习软盘SR253.BAS V2.0 的使用方法 9. #3 盘上的BASICA 程序说明10. 在PC 计算机上,采用BASICA 语言,实现对SR253数据采集的编程例 11. 附录: Ａ.通讯串口接线方法Ｂ.RS232通讯口的技术数据Ｃ.RS422/RS485通讯口的技术数据 1. 软件清单在软盘内,提供了下述的应用资料及其它调用文件.中文版 通讯协议Ｖ 2.10 操作说明 (words 文件)BASICA.EXE - COMOPAQ.BASICSR253.BAS - 标准通讯协议测试软件SRFP.BAS - BASIC 参考的通讯学习软件 STAR253.BAS - BASIC 参考的SR25的"DS"命令数据采集软件 232T.BAS - BASIC 的PC 机232口及先锋RS422口测试软件★ 用户可用Windows 环境下的WORDS 的"PRINT"打印命令检查或打印SR253.doc 文件内容。
2.通讯口的技术数据1.信号电平: EIA 标准 RS-232C, RS-422A,RS-485⒉通讯方式: RS-232C 3线半双工,单台 RS-422A 4线半双工,多台 RS-485 2线半双工,多台 ⒊同步系统: 起始位-停止位 ⒋通讯距离: RS-232C 15 米RS-422A 1200 米 *具体视通讯条件而定 RS-485 5200 米 *具体视通讯条件而定 ⒌通讯速度: 1200,2400,4800,9600,19200 波特率 ⒍数据格式: 1. 数据7位, 一个偶校验位,一个停止位 2. 数据8位, 无校验位,一个停止位 格式 数据位 校验位 停止位 7E1 7 偶校验 1 7E2 8 偶校验 2 7N1 7 无17N2 7 无 18E1 8 偶校验 18E2 8 偶校验 28N1 8 无 18N2 8 无 2⒏通讯码: ASCII码⒐隔离: 独立电源,与仪表隔离3. 调节器通迅接线3.1 RS-232C上位机RS232C 9针连接器3.2 422接口连线:上位机RS232C 9针连接器希曼顿 RS232/RS422转换器 SR253 422通讯接口422通迅示意图┌─────────────────────────────┐│┌───────┐│││上位机的│422通迅示意图│││ 422 ││││通迅接口│││└─┬┬┬┬──┘───→←────││││↓↓发送数据总线接收数据总线│││││├──→──────┬─────────┐││↑↑├┼──→─────┬┼────────┐││││├┼┼───────┬┼┼──←────┐││││├┼┼┼──────┬┼┼┼──←───┐│││││┌┴┴┴┴─┐┌┴┴┴┴─┐┌┴┴┴┴─┐│││ SR253(1) ││SR253-(2) │. . │ SR50(32) │││└─────┘└─────┘└─────┘│└─────────────────────────────┘RS422通讯采用差动的两线发送,两线接收的四线制方式。
一、概述SHIMADEN（西曼顿）SR90系列单回路PID调节器精度为0.3％级，仪表PID算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90系列PID调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位LED显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家PID参数、上下限报警及通讯功能。
以SR93仪表面板举例说明PV窗口显示测量值或参数符号SV窗口显示设定值或参数设定值OUT1灯（绿）亮时有调节输出OUT2灯（绿）亮时有调节输出EV1灯（绿）上限报警指示灯，亮时有继电器输出EV2灯（绿）下限报警指示灯，亮时有继电器输出AT灯（绿）闪烁时自整定MAN灯（绿）闪烁时为手动状态SB/COM灯（绿）闪烁时为SB或COM状态之一循环键选择各子窗口和0、1窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90系列PID调节器参数设置及代码SR90系列PID调节器所有参数窗口可分为两个窗口群（0-×窗口群和1-×窗口群）共60个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示1号窗口群的第48号窗口。
按增减键修改参数时，面板SV窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90系列PID调节器上电完成自检完成后自动进入显示状态（PV显示测量值，SV显示控制目标值），仪表测量显示状态就是[0-0]窗口。
1、[0-0]窗口设定值SV（控制目标值）设定用增减键修改SV值，按“NET”键确认即完成控制目标值设定。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一．仪表的显示面板和功能键4位超大红色LED数码字符▲测量值PV显示▲参数类型显示▲出错显示1位绿色LED数码字符▲PTN曲线组号2位绿色LED数码字符▲STEP步号▲PID号4位绿色LED数码字符▲设定值SV显示▲调节输出OUT▲参数值显示17个监视灯，ON时亮▲OUT调节输出▲RUN运行▲HLD程序保持▲GUA确保平台▲COM通讯▲AT自整定▲MAN手动▲EV1EV2EV3三组继电器事件输出▲DO1DO2DO3DO4四组OC门事件输出↗程序上升步→程序平台步↘程序下降步前面板的功能循环键：显示下一个参数窗口：按3秒，进入初始化窗口群。
增减键：增减数字参数：选择字符参数。
E N T确认键：保存修改的参数：在输出窗口按3秒，自动/手动转换。
G R P组建：窗口画面群之间的移动。
P T N曲线键：选择曲线号：切换程序/定值方式。
S T E P步键：程序不参数窗口间移动。
R U NR S T运行/复位键：按3秒，运行/复位：返回前一个参数窗口。
二．操作流程图说明FP93可分为六个窗口群,每个窗口群的第一个窗口用 星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-1P-90-N1000,K型热偶0.0～800.0℃输入,P 型输出接固态继电器。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID 算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O 接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
FP93可分为六个窗口群,每个窗口群的第一个窗口用.星号代表，全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5号窗口。
进入子窗口，按增减ù 键修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1．定值设置例：仪表选用FP93-8P-90-0000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，.确定键和窗口是不被锁定或被转移到外部操作，参照中文流程图设置：在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃）。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
温度仪表sr93说明书温度仪表sr93说明书篇一：岛电SR93中文说明书日本岛电 SR90 系列 PID 调节器中文说明书（201X 版）一、概述 SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。
以 SR93 仪表面板举例说明 PV 窗口显示测量值或参数符号显示设定值或参数设定值亮时有调节输出亮时有调节输出上限报警指示灯，亮时有继电器输出下限报警指示灯，亮时有继电器输出 SV 窗口 OUT1 灯（绿）OUT2 灯（绿） EV1 灯（绿） EV2 灯（绿）日本岛电仪表技术服务中心 .n 日本岛电 SR90 系列 PID 调节器中文说明书（201X 版） AT 灯（绿）闪烁时自整定闪烁时为手动状态 MAN 灯（绿）SBCOM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码 SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口，表示 1 号窗口群的第 48 号窗口。
按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
