《计算机图形学》实验报告实验十一真实感图形一、实验教学目标与基本要求初步实现真实感图形, 并实践图形的造型与变换等。
二、理论基础运用几何造型, 几何、投影及透视变换、真实感图形效果（消隐、纹理、光照等）有关知识实现。
1.用给定地形高程数据绘制出地形图；2.绘制一(套)房间，参数自定。
三. 算法设计与分析真实感图形绘制过程中, 由于投影变换失去了深度信息, 往往导致图形的二义性。
要消除这类二义性, 就必须在绘制时消除被遮挡的不可见的线或面, 习惯上称之为消除隐藏线和隐藏面, 或简称为消隐, 经过消隐得到的投影图称为物体的真实图形。
消隐处理是计算机绘图中一个引人注目的问题, 目前已提出多种算法, 基本上可以分为两大类：即物体空间方法和图象空间方法。
物体空间方法是通过比较物体和物体的相对关系来决定可见与不可见的；而图象空间方法则是根据在图象象素点上各投影点之间的关系来确定可见与否的。
用这两类方法就可以消除凸型模型、凹形模型和多个模型同时存在时的隐藏面。
1).消隐算法的实现1.物体空间的消隐算法物体空间法是在三维坐标系中, 通过分析物体模型间的几何关系, 如物体的几何位置、与观察点的相对位置等, 来进行隐藏面判断的消隐算法。
世界坐标系是描述物体的原始坐标系, 物体的世界坐标描述了物体的基本形状。
为了更好地观察和描述物体, 经常需要对其世界坐标进行平移和旋转, 而得到物体的观察坐标。
物体的观察坐标能得到描述物体的更好视角, 所以物体空间法通常都是在观察坐标系中进行的。
观察坐标系的原点一般即是观察点。
物体空间法消隐包括两个基本步骤, 即三维坐标变换和选取适当的隐藏面判断算法。
选择合适的观察坐标系不但可以更好地描述物体, 而且可以大大简化和降低消隐算法的运算。
因此, 利用物体空间法进行消隐的第一步往往是将物体所处的坐标系转换为适当的观察坐标系。
这需要对物体进行三维旋转和平移变换。
常用的物体空间消隐算法包括平面公式法、径向预排序法、径向排序法、隔离平面法、深度排序法、光线投射法和区域子分法。
计算机图形学课程设计报告一、实验题目三维真实感图形设计与绘制（1）题目内容说明：本题目要求应用OpenGL的光照技术和纹理技术实现一个简单的三维真实感图形的程序设计。
具体要求实现功能：1）通过对话方式实现交互式设计光照模型功能。
2）实现三维模型纹理映射功能3）用鼠标跟踪球方法实现三维模型的空间旋转2）实现鼠标跟踪球方法程序二、需求分析真实感图形的设计与绘制，是计算机图形学中的一个重要研究领域，也是三维实体造型系统和特征造型系统的重要组成部分。
一般地，三维实体在计算机显示屏上有三种表现形式:简单线框图、线框消隐图和真实感图形。
其中，简单线框图能够粗略表达实体的形状，但由于简单线框图的二义性，从而导致表达其的实体形状具有不确定性。
而线框消隐图虽然能反映实体各表面间的相互遮挡关系，从而达到消除简单线框图产生的二义性的目的，但是这两者一样地只能反映实体的几何形状和实体间的相互关系，而不能反映实体表面的特征，如表面的颜色、材质、纹理等。
所以，只有真实感图形才能表现实体的这些特征，因此，在三维实体造型中，生成三维实体的光照模型，进行实体的真实感绘制与显示占有重要的地位，是很有必要的，也是我做此设计的初衷。
在设计中，我主要使用Opengl绘制真实感图形，它作为一种强大的三维图形开发工具，通过便捷的编程接口提供了处理光照和物体材质、颜色属性等通用功能。
真实感图形学是计算机图形的核心内容之一，是最能直接反映图形学魅力的分支。
寻求能准确地描述客观世界中各种现象与景观的数学模型，并逼真地再现这些现象与景观，是图形学的一个重要研究课题。
很多自然景物难以用几何模型描述，如烟雾、植物、水波、火焰等。
本文所讨论的几种建模及绘制技术都超越了几何模型的限制，能够用简单的模型描述复杂的自然景物。
在计算机的图形设备上实现真实感图形必须完成的四个基本任务。
1. 三维场景的描述。
三维造型。
2. 将三维几何描述转换成为二维透视图。
透视变换。

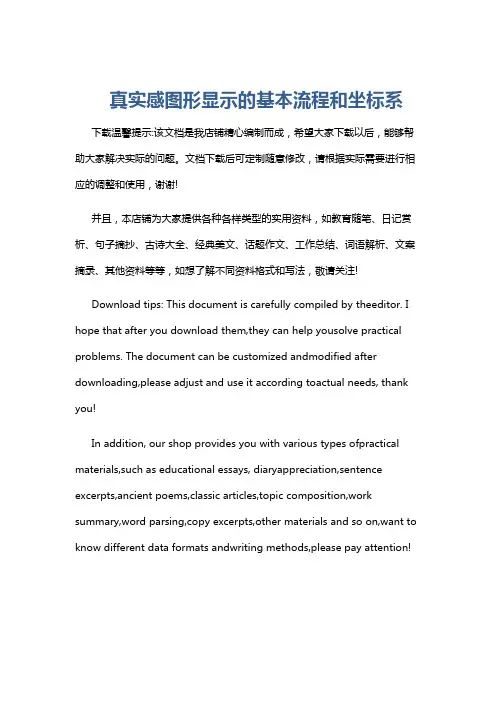

真实感图形显示的基本流程和坐标系下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!真实感图形显示是计算机图形学中的一个重要领域，它旨在通过计算机生成具有真实感的图形图像。

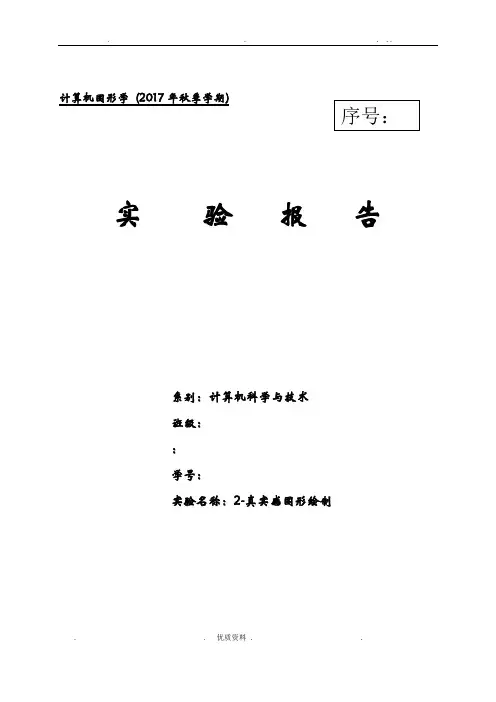

. . . . .. . 优质资料 .. 计算机图形学 (2017年秋季学期)实验 报 告系别：计算机科学与技术 班级： ： 学号：实验名称：2-真实感图形绘制2020-11-132/3《计算机图形学》实验报告实验名称真实感图形绘制 实验序号 2实验日期 2017.12.13 实验人 一、实验目的、要求与环境1．目的：通过实验，学生应掌握通过计算机程序进行真实感图形绘制的基本原理，特别是对三维显示对象进行纹理映射的基本方法，将理论和实际应用切实结合起来。
2.要求：对一个三维立方体进行旋转，对其6个不同的面进行6个不同图像的纹理映射，并进行投影变换与显示，分析增强后的视觉效果，提交实验报告。
3.环境：Windows 7操作系统Microsoft Visual Studio 2005OpenGL 函数库4. 自带位图文件(换成你自己的图像文件)：总成绩：评语：日期：2020-11-1311/12二、实验容与步骤1. 准备相关图像文件。
2. 进行立方体各面图像与旋转速度的大体设计。
3．在Windows 7 操作系统上，打开Microsoft Visual Studio 2005，编写相关程序，完成程序主体框架结构。
4．编写六面体显示相关的程序代码。
5．编写六面体旋转相关的程序代码。
6．编写深度检测相关的程序代码。
7. 编写纹理载入功能的相关程序代码。
8. 编写纹理参数定义功能的相关程序代码。
9. 编写纹理映射功能的相关程序代码。
10．对程序进行相关调试，修改程序，去除其中的BUG 。
11. 观察纹理映射后的六面体的旋转显示，与预想的结果进行对比，修改相关程序参数。
12．截屏，保留实验结果，进行实验结果分析，并撰写实验报告。
