（完整版）计算机图形学期末考试计算机图形学期末模拟题⼀、选择题1、在下列叙述语句中，错误的论述为（ C ）A) 在图形⽂件系统中，点、线、圆等图形元素通常都⽤其⼏何特征参数来描述；B)在图形系统中，图形处理运算的精度不取决于显⽰器的分辨率；C) 在光栅扫描图形显⽰器中，所有图形都按⽮量直接描绘显⽰，不存在任何处理；D) 在彩⾊图形显⽰器中，使⽤RGB颜⾊模型。

2、光线跟踪算法中包括了哪些光照效果？（ C ）A) 仅有光反射；B) 仅有光透射；C) 有光反射和光透射；D) 都没有3、透视投影中主灭点最多可以有⼏个？（ D ）A) 0 B) 1 C) 2 D) 34、在明暗光滑处理算法中，下列论述哪个是错误的？（ D ）A) Gouraud明暗模型计算中，多边形与扫描平⾯相交区段上每⼀采样点的光亮度值是由扫描平⾯与多边形边界交点的光亮度插值得到的；B) Phong明暗处理模型中，采⽤了双线性插值和构造法向量函数的⽅法模拟⾼光；C) Gouraud明暗模型和Phong明暗处理模型主要是为了处理由多个平⾯⽚近似表⽰曲⾯物体的绘制问题；D) Phong明暗模型处理的物体表⾯光亮度呈现不连续跃变；5、B样条曲线中，按照节点⽮量T的不同可以将B样条分为均匀B样条，开放均匀B样条和⾮均匀B样条，以下选项中属于开放均匀B样条节点⽮量的是（C ）。

A、T＝（0，1，2，3，4，5，6）B、T＝（0，0，1，1，2，2，3，3）C、T＝（0，0，0，1，2，3，4，5，5，5）D、T＝（0，0.1，0.2，0.2，0.5，1）6、曲线的分类有（ A ）A、规则曲线⾃由曲线随机曲线B、规则曲线变换曲线⾃由曲线C、变换曲线随机曲线⾃由曲线D 随机曲线变换曲线规则曲线7、曲线曲⾯拟合的⽅法有（ B ）A、插值做差拟合B、插值逼近拟合C、插值闭合拟合D 插值变换拟合8、光线跟踪算法中包括了哪些光照效果？（ C ）A) 仅有光反射；B) 仅有光透射；C) 有光反射和光透射；D) 都没有⼆、填空题1、计算机制作动画从狭义上是指根据要求⽣成⼀系列连续变动的画⾯，它的步骤由（造型）、（运动控制）和（绘制）组成。

实验1 直线的绘制实验目的1、通过实验，进一步理解和掌握DDA和Bresenham算法；2、掌握以上算法生成直线段的基本过程；3、通过编程，会在TC环境下完成用DDA或中点算法实现直线段的绘制。

实验环境计算机、Turbo C或其他C语言程序设计环境实验学时2学时，必做实验。

实验内容用DDA算法或Besenham算法实现斜率k在0和1之间的直线段的绘制。

实验步骤1、算法、原理清晰，有详细的设计步骤；2、依据算法、步骤或程序流程图，用C语言编写源程序；3、编辑源程序并进行调试；4、进行运行测试，并结合情况进行调整；5、对运行结果进行保存与分析；6、把源程序以文件的形式提交；7、按格式书写实验报告。

实验代码：DDA：# include <graphics.h># include <math.h>void DDALine(int x0,int y0,int x1,int y1,int color){int dx,dy,epsl,k;float x,y,xIncre,yIncre;dx=x1-x0;dy=y1-y0;x=x0;y=y0;if(abs(dx)>abs(dy))epsl=abs(dx);elseepsl=abs(dy);xIncre=(float)dx/(float)epsl;yIncre=(float)dy/(float)epsl;for(k=0;k<=epsl;k++){putpixel((int)(x+0.5),(int)(y+0.5),4);x+=xIncre;y+=yIncre;}}main(){int gdriver ,gmode ;gdriver = DETECT;initgraph(&gdriver , &gmode ,"C:\\TC20\\BGI");DDALine(0,0,35,26,4);getch ( );closegraph ( );}Bresenham：#include<graphics.h>#include<math.h>void BresenhamLine(int x0,int y0,int x1,int y1,int color) {int x,y,dx,dy,e;dx=x1-x0;dy=y1-y0;e=-dx;x=x0;y=y0;while(x<=x1){putpixel(x,y,color);x++;e=e+2*dy;if(e>0){y++;e=e-2*dx;}}}main(){int gdriver ,gmode ;gdriver = DETECT;initgraph(&gdriver , &gmode ,"c:\\TC20\\BGI");BresenhamLine(0, 0 , 120, 200,5 );getch ( );closegraph ( );}实验2 圆和椭圆的绘制实验目的1、通过实验，进一步理解和掌握中点算法；2、掌握以上算法生成椭圆或圆的基本过程；3、通过编程，会在TC环境下完成用中点算法实现椭圆或圆的绘制。

计算机图形学第一章1.计算机图形学（Computer Graphics）计算机图形学是研究怎样利用计算机来生成、处理和显示图形的原理、方法和技术的一门学科。

2.计算机图形学的研究对象——图形通常意义下的图形:能够在人的视觉系统中形成视觉印象的客观对象都称为图形。

计算机图形学中所研究的图形从客观世界物体中抽象出来的带有颜色及形状信息的图和形。

3.图形的表示点阵法是用具有颜色信息的点阵来表示图形的一种方法, 它强调图形由哪些点组成, 并具有什么灰度或色彩。

参数法是以计算机中所记录图形的形状参数与属性参数来表示图形的一种方法。

通常把参数法描述的图形叫做图形（Graphics）把点阵法描述的图形叫做图象（Image）4.与计算机图形学相关的学科计算机图形学试图从非图象形式的数据描述来生成（逼真的）图象。

数字图象处理旨在对图象进行各种加工以改善图象的视觉效果。

计算机视觉是研究用计算机来模拟生物外显或宏观视觉功能的科学和技术。

图1-1 图形图象处理相关学科间的关系5.酝酿期（50年代）阴极射线管(CRT)萌芽期（60年代）首次使用了“Computer Graphics”发展期（70年代）普及期（80年代）光栅图形显示器提高增强期（90年代至今）图形显示设备60年代中期, 随机扫描的显示器60年代后期, 存储管式显示器70年代中期, 光栅扫描的图形显示器。

图形硬拷贝设备打印机绘图仪图形输入设备二维图形输入设备三维图形输入设备6.图形软件标准与设备无关、与应用无关、具有较高性能 7.计算机图形学的应用1.计算机辅助设计与制造（CAD/CAM ）2.计算机辅助绘图3.计算机辅助教学（CAI ）4.办公自动化和电子出版技术(Electronic Publication)5.计算机艺术6.在工业控制及交通方面的应用 7、在医疗卫生方面的应用 8、图形用户界面 8.计算机图形系统的功能9.图1-2 图形系统基本功能框图10.计算机图形系统的结构图形硬件图形软件图形应用数据结构图形应用软件图形支撑软件图形计算机平台图形设备图形系统图1-3 计算机图形系统的结构11.人机交互按着用户认为最正常、最合乎逻辑的方式去做-一致性12.真实感图形的生成:场景造型→取景变换→视域裁剪→消除隐藏面→可见面光亮度计算第二章1.图像扫描仪(Scaner)灰度或彩色等级被记录下来, 并按图像方式进行存储。

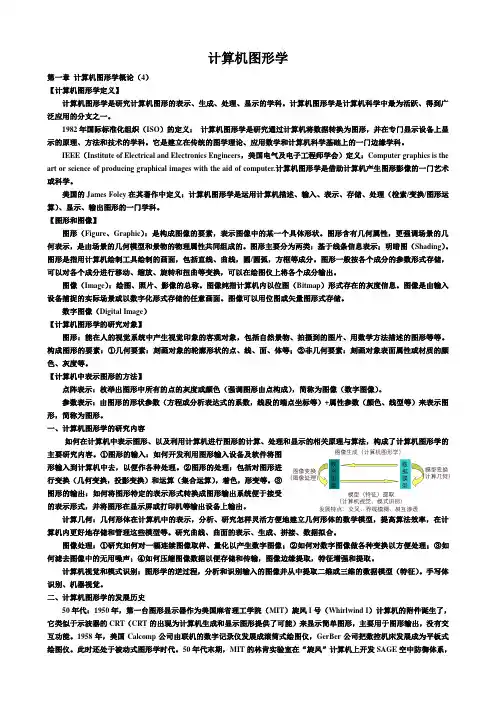

计算机图形学第一章计算机图形学概论（4）【计算机图形学定义】计算机图形学是研究计算机图形的表示、生成、处理、显示的学科。

计算机图形学是计算机科学中最为活跃、得到广泛应用的分支之一。

1982年国际标准化组织（ISO）的定义：计算机图形学是研究通过计算机将数据转换为图形，并在专门显示设备上显示的原理、方法和技术的学科。

它是建立在传统的图学理论、应用数学和计算机科学基础上的一门边缘学科。

IEEE（Institute of Electrical and Electronics Engineers，美国电气及电子工程师学会）定义：Computer graphics is the art or science of producing graphical images with the aid of computer.计算机图形学是借助计算机产生图形影像的一门艺术或科学。

美国的James Foley在其著作中定义：计算机图形学是运用计算机描述、输入、表示、存储、处理（检索/变换/图形运算）、显示、输出图形的一门学科。

【图形和图像】图形（Figure、Graphic）：是构成图像的要素，表示图像中的某一个具体形状。

图形含有几何属性，更强调场景的几何表示，是由场景的几何模型和景物的物理属性共同组成的。

图形主要分为两类：基于线条信息表示；明暗图（Shading）。

图形是指用计算机绘制工具绘制的画面，包括直线、曲线，圆/圆弧，方框等成分。

图形一般按各个成分的参数形式存储，可以对各个成分进行移动、缩放、旋转和扭曲等变换，可以在绘图仪上将各个成分输出。

图像（Image）：绘图、照片、影像的总称。

图像纯指计算机内以位图（Bitmap）形式存在的灰度信息。

图像是由输入设备捕捉的实际场景或以数字化形式存储的任意画面。

图像可以用位图或矢量图形式存储。

数字图像（Digital Image）【计算机图形学的研究对象】图形：能在人的视觉系统中产生视觉印象的客观对象，包括自然景物、拍摄到的图片、用数学方法描述的图形等等。

注意：答案仅供参考第一章 一、名词解释图形；图像；点阵表示法；参数表示法; 二、选择题：F 面哪个不是国际标准化组织（ISO ）批准的图形标准。

（D ）A. GKS三、判断题：计算机图形学和图像处理是两个近似互逆的学科。

计算机图形学处理的最基本的图元是线段。

（F ） 四、简答题：图形包括哪两方面的要素，在计算机中如何表示它们？阐述计算机图形学、数字图像处理和计算机视觉学科间的关系。

图形学作为一个学科得以确立的标志性事件是什么？试列举出几种图形学的软件标准？工业界事实上的标准有那些? 举例说明计算机图形学有哪些应用范围，解决的问题是什么？ 第二章 一、选择题:1. 触摸屏是一种（C ）A. 输入设备；B. 输出设备；C. 既是输入设备，又是输出设备；2. 3. 4. B. P HIGS C. CGM D. DXF下面哪一项不属于计算机图形学的应用范围？（A. 计算机动画；B. 从遥感图像中识别道路等线划数据；C. QuickTime 技术；D. 影视三维动画制作关于计算机图形标准化的论述，哪个是正确的（A. CGM 和CGI 是面向图形设备的接口标准B. GKS IGES STEP 匀是 ISO 标准；C. IGES 和STEP 是数据模型和文件格式的标准;D. P HIGS 具有模块化的功能结构； 与计算机图形学相关的学科有A. 图像处理B. 测量技术C. 模式识别D. 计算几何E. 生命科学F. 分子生物学A 、C 、D OB )1. (F )2.空间球最多能提供（D ）个自由度；A.一个；B.三个；C.五个；D.六个；3.等离子显示器属于（C）A.随机显示器；B.光栅扫描显示器；C.平板显示器；D.液晶显示器；4.对于一个1024 X 1024存储分辨率的设备来说，当有8个位平面时，显示一帧图像所需要的内存为（A、D）A.1M字节；B.8M字节；C.1M比特；D.8M比特；5.分辨率为1024*1024的显示器，其位平面数为24,则帧缓存的字节数应为（A）A.3MB ；B.2MB；C.1MB;D.512KB;6.下面对光栅扫描图形显示器描述正确的是：（A）A.荧光粉涂层均匀离散分布:B.是一种点画设备；C.电子束从顶到底扫描；D.通过控制电子束的强弱实现色彩的强弱；7.一个逻辑输入设备可以对应（C）物理输入设备。

计算机图形学习题参考答案第1章绪论1、第一届ACM SIGGRAPH会议是哪一年在哪里召开的？解：1974年，在Colorado大学召开了第一届SIGGRAPH年会。

2、计算机图形学之父是谁？解：Sutherland3、列举一些计算机图形学的应用领域（至少5个）。

解：计算机辅助设计、图示图形学、计算机艺术、娱乐、教学与培训、可视化、图像处理、图形用户界面等。

4、简要介绍计算机图形学的研究内容。

解：（1）图形的输入。

如何开发和利用图形输入设备及相关软件把图形输入到计算机中，以便进行各种处理。

（2）图形的处理。

包括对图形进行变换（如几何变换、投影变换）和运算（如图形的并、交、差运算）等处理。

（3）图形的生成和输出。

如何将图形的特定表示形式转换成图形输出系统便于接受的表示形式，并将图形在显示器或打印机等输出设备上输出。

5、简要说明计算机图形学与相关学科的关系。

解：与计算机图形学密切相关的学科主要有图像处理、计算几何、计算机视觉和模式识别等。

计算机图形学着重讨论怎样将数据模型变成数字图像。

图像处理着重研究图像的压缩存储和去除噪音等问题。

模式识别重点讨论如何从图像中提取数据和模型。

计算几何着重研究数据模型的建立、存储和管理。

随着技术的发展和应用的深入，这些学科的界限变得模糊起来，各学科相互渗透、融合。

一个较完善的应用系统通常综合利用了各个学科的技术。

6、简要介绍几种计算机图形学的相关开发技术。

解：（1）OpenGL。

OpenGL是一套三维图形处理库，也是该领域事实上的工业标准。

OpenGL独立于硬件、操作系统和窗口系统，能运行于不同操作系统的各种计算机，并能在网络环境下以客户/服务器模式工作，是专业图形处理、科学计算等高端应用领域的标准图形库。

以OpenGL为基础开发的应用程序可以十分方便地在各种平台间移植；OpenGL与C/C++紧密接合，便于实现图形的相关算法，并可保证算法的正确性和可靠性；OpenGL使用简便，效率高。

计算机图形学a.扫描线算法：⽬标：利⽤相邻像素之间的连贯性，提⾼算法效率。

处理对象：简单多边形，⾮⾃交多边形（边与边之间除了顶点外⽆其它交点）。

扫描线：平⾏于坐标轴的直线，⼀般取平⾏于X轴。

区间：扫描线与边的交点间的线段。

基本原理：将整个绘图窗⼝内扫描多边形的问题分解到⼀条条扫描线，只要完成每条扫描线的绘制就实现了多边形的扫描转换；⼀条扫描线与多边形的边有偶数个交点，每2个点形成⼀区间。

步骤：(对于每⼀条扫描线)(1)计算扫描线与边的交点(2)交点按x坐标从⼩到⼤排序(3)交点两两配对，填充区间。

算法：1、建⽴ET；2、将扫描线纵坐标y的初值置为ET中⾮空元素的最⼩序号，如图中，y=1；3、置AEL为空；4、执⾏下列步骤直⾄ET和AEL都为空．4.1、如ET中的第y类⾮空，则将其中的所有边取出并插⼊AEL 中；4.2、如果有新边插⼊AEL，则对AEL中各边排序；4.3、对AEL中的边两两配对，（1和2为⼀对，3和4为⼀对，…），将每对边中x坐标按规则取整，获得有效的填充区段，再填充．4.4、将当前扫描线纵坐标 y 值递值1；4.5、将AEL中满⾜y = ymax边删去（因为每条边被看作下闭上开的）；4.6、对AEL中剩下的每⼀条边的x 递增deltax，即x = x+deltax．b.⾛样与反⾛样：⾛样：⽤离散量（像素）表⽰连续的量（图形）⽽引起的失真，称为⾛样，或称为混淆。

光栅图形的⾛样现象：阶梯（锯齿）状边界、图形细节失真、狭⼩图形遗失：动画序列中时隐时现，产⽣闪烁。

反⾛样：在图形显⽰过程中，⽤于减少或消除⾛样（混淆）现象的⽅法。

⽅法：提⾼分辨率⽅法{⽅法简单，但代价⾮常⼤，显⽰器的⽔平、竖直分辩率各提⾼⼀倍，则显⽰器的点距减少⼀倍，帧缓存容量则增加到原来的4倍，⽽扫描转换同样⼤⼩的图元却要花4倍时间}、⾮加权区域采样{扫描转换线段的两点假设：像素是数学上抽象的点，它的⾯积为0，它的亮度由覆盖该点的图形的亮度所决定；直线段是数学上抽象直线段，它的宽度为0。
