针阀式热流道与开放式热流道之间的选择

电视机外壳热流道讲解不同型号的热流道着色变换来源：热恒热流道热流道有开放式的热流道，针阀式的热流道，还有运用于汽车行业的整体式热流道，不同的热流道换色方式也不尽相同，来看下面三种换色方式有何不同：1.内部加热热流道换色：1）使用本色塑料清洗注射机料筒。

（2）加热注射机料筒和热流道系统，到达允许的最高加工温度，以减薄旧塑料壁面皮层，增大内层新着色塑料的流动截面。

（3）在高压下用本色塑料清洗热流道系统，延长保压时间是有益的。

（4）设置合适的加工参量，用所需的着色塑料清洗系统。

2.开关式外加热热流道喷嘴的着色变换：开关式喷嘴的着色变换，比开放式喷嘴要困难。

必须注意保护开关柱销。

（1）清洗注射机料筒后，使用新的着色塑料。

（2）注射到旧着色塑料从热流道系统撤去，但不能提高熔体温度，以防止开关式喷嘴的柱销与导套间有泄漏。

（3）在喷嘴的打开状态，关掉热流道系统的加热器，中断模具调温系统的冷却，提高塑料熔体黏度。

喷嘴里打开和闭合柱销动作，必须在操作温度下进行。

低温下开关动作会损伤柱销和浇口。

（4）加热热流道系统到操作温度。

（5）注射到清洗完成。

3.开放式外加热热流道喷嘴的着色变换开放式的外加热喷嘴有直接浇口、顶针或顶管浇口等种类，同属于浇口热力闭合的喷嘴。

（1）用新的着色塑料，清洗注射机的料筒。

（2）所有的热流道加热区的温度提高10～20 ℃ ，但低于塑料的最高加工温度。

（3）给闭合的模具成型注射10～15次，直至旧的着色塑料仅在浇口周围可见。

（4）关掉热流道系统的加热器，并中断模具调温系统的冷却。

让塑料熔体在流道壁上冷凝成高黏度的半固化物。

在重新注射时，新与旧的熔体容易混合。

（5）加热热流道系统到操作温度。

（6）以高的注射速率注射，直到获得均匀的着色。

热流道技术热流道模具与普通流道模具相比，具有注塑效率高、成型塑件质量好和节约原料等优点，随着聚合物工业的发展，热流道技术正不断地发展完善，其应用范围也越来越广泛。

热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

热流道注射成型法于20世纪50年代问世，经历了一段较长时间地推广以后，其市场占有率逐年上升，80年代中期，美国的热流道模具占注射模具总数的15%~17% ，欧洲为12%~15% ，日本约为10% 。

但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

热流道系统的优势节约原料、降低制品成本是热流道模具最显著的特点。

普通浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品重量。

由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节约大量原材料。

由于不需废料的回收、挑选、粉碎、染色等工序，故省工、省时、节能降耗。

注射料中因不再掺入经过反复加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而容易实现多浇口、多型腔模具及大型制品的低压注射。

热浇口利于压力传递，在一定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。

适用树脂范围广，成型条件设定方便。

由于热流道温控系统技术的完善及发展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围窄的热敏性塑料，如聚氯乙烯、聚甲醛(POM)等。

对易产生流涎的聚酰胺(PA)，通过选用阀式热喷嘴也能实现热流道成型。

另外，操作简化、缩短成型周期也是热流道模具的一个重要特点。

与普通流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。

热流道热流道是由热喷咀，分流板，温控器，加热圈及感温元件组成。

它借助精密的发热元件及温控单元对塑胶材料流经途径进行加热，将熔融的塑胶材料通过精密设计的流道送至模具型腔处。

射出成形之加工就是（塑化）→（流动）→（成形）→（固化结晶化）的工程。

热浇道之原理：热浇道模具是将传统式模具或三板式模具的浇道与流道经常加热，于每一成形时即不需要取出流道和浇道的一种崭新构造。

热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。

热流道分类：开放式(用于微型半热流道)、针阀式(用于绝热流道)。

开放式结构简单，适用于微型半热流道，不适于绝热流道，绝热流道对材料的局限性较高，而且直接接触到产品表面，易出现拉丝和泄露，表面质量差；微型半热流道不接触产品而是接触到微小流道，所以可以使用开放式热喷嘴，近期在国外的高精密模具中应用较多。

针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高。

现在世界上有两大类针阀式热流道针阀式热流道（根据注射原理）:气缸式和弹簧式。

热流道系统如何保养？答：a.如塑料对热敏感度高或具有腐蝕性，在每次停机时，应使用PP将驻留的材料清除。

b.清除所有水气、雾气、油渍等杂物，以防止模具生锈。

c.将模具保存在干燥通风之处。

d.如果模具的保存时间太长，湿气可能侵蚀加热器，使用前务必除湿。

e.如果使用阀针流道系统，需每季做1~2次的保养，以防止碳化腐蚀或因空气不洁而造成活动的不顺畅。

f.为保护热流道系统,须保证进入气缸的空气干净干燥,最好在进气口加装空气过滤器。

g.模具正常生产时如需临时停机（时间30分钟）以上请将热流道温度降低30%温度以防止塑胶料分解后产生碳化或变色。

1.问题：热流道系统要报价和出图时要提供哪些资料？答案：Ａ、产品的重量，厚度和颜色．Ｂ、产品的胶料，名称和数量．Ｃ、浇口开在产品表面上还是流道上．Ｄ、模具图和注塑机的类型．Ｅ、温控箱的接线方式．2.问题：热流道系统有什么优缺点？答案：优点：Ａ、节省原料，提高生产效率．Ｂ、减少不良问题的产生，产品品质提高．由于注塑压力可直接传达给型腔，可防止因产品缩水和接合线而导致内部应力引起的问题点的改善．Ｃ、注塑，保压，冷却和成形时间的缩短，增大成型效率．Ｄ、模具寿命延长；由于可以减少注塑压力，可以减少模具内部压力而延长模具寿命．缺点：Ａ、模具前期单价上升一点．Ｂ、模具要定期维护和专业人员．Ｃ、模具设计要充分检验和加工尺寸要保证．3.问题：汽车模具中的低压注塑产品的热流道系统选择和设计时要注意哪些事项？答案：由于汽车产品要考虑安全性和胶件的力学平衡性，市场上的汽车产品采用热流道系统越来越多，特别是汽车的胶件贴皮或绒布的胶件将会越来越多；这些产品将会采用低压注塑成型才可以，因此这类低压注塑模具选择和设计热流道系统时就要注意以下事项，ＹＵＤＯ的产品对这些事项就很成熟和有实际的设计和生产的经验．Ａ、流道的大小．Ｂ、热咀的距离．Ｃ、热流道的钢材材质．Ｄ、浇口的大小和射胶的先后顺序的设计．分流板加热器功率计算公式：P=MCΔT/60tη0P：分流板加热器的电功率（kW）；M:分流板的质量（Kg）；C：分流板材料的比热容[Kj/(Kg.℃)；t：分流板的加热升温时间；ΔT：分流板注射工作温度与室温之差（℃）；η0：分流板的效率系数；6.热损失控制：1、热流道系统的零部件的热传导：Qp=Ap(T1-T2) Qp：分流板的传导热损失（W）；λ：绝热零件材料的热导率[W/（m.℃）]；S：绝热零件的厚度（m）；Ap：绝热零件的接触面积（m2）；T1：分流板的注射击队工作温度（℃）；T2：注射模具结构件的温度（℃）；2、分流板的对流热损失：QK=αk Ak(Ts–Tp) QK：分流板的对流损失（W）；αk：给热系数[W/（m.℃）]；Ak：分流板的壁表面面积（m2）；Ts：分流板壁面的温度（℃）；Tp：周边环境空气的温度（℃）；8.加热丝和热电偶的更换1、从模具上卸下热半模2、卸下定位环（定位环的另一个作用是固定热咀）3、为了取下热咀头部，如果需要则卸下模具定模固定板4、取下热咀，注意热电偶线和加热丝线不能被挤压5、卸下卡环。

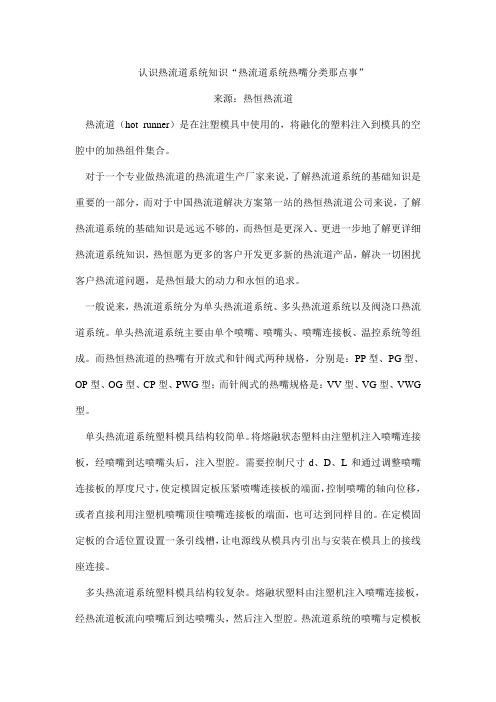

认识热流道系统知识“热流道系统热嘴分类那点事”来源：热恒热流道热流道（hot runner）是在注塑模具中使用的，将融化的塑料注入到模具的空腔中的加热组件集合。

对于一个专业做热流道的热流道生产厂家来说，了解热流道系统的基础知识是重要的一部分，而对于中国热流道解决方案第一站的热恒热流道公司来说，了解热流道系统的基础知识是远远不够的，而热恒是更深入、更进一步地了解更详细热流道系统知识，热恒愿为更多的客户开发更多新的热流道产品，解决一切困扰客户热流道问题，是热恒最大的动力和永恒的追求。

一般说来，热流道系统分为单头热流道系统、多头热流道系统以及阀浇口热流道系统。

单头热流道系统主要由单个喷嘴、喷嘴头、喷嘴连接板、温控系统等组成。

而热恒热流道的热嘴有开放式和针阀式两种规格，分别是：PP型、PG型、OP型、OG型、CP型、PWG型；而针阀式的热嘴规格是：VV型、VG型、VWG 型。

单头热流道系统塑料模具结构较简单。

将熔融状态塑料由注塑机注入喷嘴连接板，经喷嘴到达喷嘴头后，注入型腔。

需要控制尺寸d、D、L和通过调整喷嘴连接板的厚度尺寸，使定模固定板压紧喷嘴连接板的端面，控制喷嘴的轴向位移，或者直接利用注塑机喷嘴顶住喷嘴连接板的端面，也可达到同样目的。

在定模固定板的合适位置设置一条引线槽，让电源线从模具内引出与安装在模具上的接线座连接。

多头热流道系统塑料模具结构较复杂。

熔融状塑料由注塑机注入喷嘴连接板，经热流道板流向喷嘴后到达喷嘴头，然后注入型腔。

热流道系统的喷嘴与定模板有径向尺寸D1配合要求和轴向尺寸限位要求。

喷嘴头与定模镶块有径向尺寸d 配合要求，保证熔融状态的塑料不溢流到非型腔部位，并要求定模镶块的硬度淬硬50HRC左右。

分型面到热喷嘴轴向定位面之间的距离L必须严格控制，该尺寸应根据常温状态下喷嘴的实际距离L'加上模具正常工作温度下喷嘴的实际延伸量ΔL确定。

为了保证喷嘴与热流道板贴合可靠，不使热流道板产生变形，在喷嘴的顶部上方设有调整垫，该调整垫与喷嘴自身的轴向定位面一起限制了喷嘴在轴向的移动，且有效地控制了热流道板可能产生的变形。

注塑模具的热流道技术发布日期:2007-3-24 热流道模具与普通流道模具相比，具有注塑效率高、成型塑件质量好和节约原料等优点，随着塑料工业的发展，热流道技术正不断地发展完善，其应用范围也越来越广泛。

热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

热流道注射成型法于20世纪50年代问世，经历了一段较长时间的推广以后，其应用普及率逐年上升。

80年代中期，美国的热流道模具占注射模具总数的15%～17%，欧洲为12%～15%，日本约为10%。

但到了90年代，美国生产的塑料注射模具中热流道模具已占40%以上，在大型制品的注射模具中则占90%以上。

热流道系统的优势节约原料、降低制品成本是热流道模具最显著的特点。

普通浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品的重量。

由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节约大量原材料。

由于不需废料的回收、挑选、粉碎、染色等工序，故省工、省时、节能降耗。

注射料中因不再掺入经过回收加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而容易实现多浇口、多型腔模具及大型制品的低压注塑。

热浇口利于压力传递，在一定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。

适用树脂范围广、成型条件设定方便。

由于热流道温控系统技术的完善及发展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围较窄的热敏型塑料，如聚氯乙烯、聚甲醛等。

对易产生流涎的聚酰胺（PA）,通过选用阀式热喷嘴也能实现热流道成型。

另外，操作简化、缩短成型周期也是热流道模具的一个重要特点。

与普通流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。

热流道解决方案1、拉丝拉丝现象是热流道模具比较常见的问题，在我平时的工作经常会遇到客人问我如何解决？首先我在这里纠正一个误点，拉丝现象是模具开模后，产品浇口处形成细丝，这条细丝粘在产品上或留在模内形成的一种产品缺陷。

拉丝现象和流延、冷料块现象是不同问题点，鉴于很多人将其混在一起，在这里为大家做一个简单的解释。

拉丝现象造成原因大多都是浇口或热咀流道冷却不足造成的，但不是所有的拉丝问题都是由于温度引起的。

首先产品材料的特性影响很大，例如PP、PE、POM等材料，比较容易产生拉丝现象，再者模具调试时背压太大或者保压时间太短也会产生拉丝现象。

既然拉丝现象和这么多因素都有联系，那么我们如何杜绝拉丝问题的出现？工作中，我想很多热流道供应商都会提到“方案”这两个字，的确在模具行业飞速发展技术不断成熟的今天，“方案”的好坏就是体现热流道公司实力的标本。

当然杜绝拉丝现象出现的首要前提就是热流道结构方案没有问题，结构有问题首先我们要考虑解决结构的问题，例如热流道通咀改尖嘴；开放式系统改为针阀式；热咀头部增加一个防拉丝垫块等等。

这些结构上的问题，最好在热流道方案定制的前期都考虑进去，避免后期的整改。

下面我就以针阀式和开放式分类谈一谈拉丝现象的解决方案。

针阀式系统的拉丝问题一般出现的比较少，少数油压系统且是阀针打在水口料上的封胶方式偶有出现，原因是当阀针封胶时，会将热咀内的一段塑胶往前推到水口位，而当针到位时，水口内的料一部份冷却收缩，油压系统相对气压压力虽然大但速度却慢，所以热咀内被挤出的胶容易沾在阀针表面形成拉丝。

解决方案如下：1. 热阻采取两段加热的方式。

2. 缩短阀针的行程，减小阀针对水口料的影响。

3. 阀针上开回料槽，从而减少推出的塑胶。

4. 在走较量允许的情况下，减小系统的浇口尺寸。

5. 热咀浇口区域加冷却装置，降低阀针前端温度。

开放式系统的拉丝现象一般比较常见，原因是由于塑件在冷却的时候，是由浇口周边皮层先固化，如果浇口区域固化不完全时（浇口区域温度的不断输入），这时开模浇口区域的塑料被拉出形成拉丝现象。

热流道喷嘴(NOZZLE）
热流道模具按喷嘴结构形式不同有多种形式，类型均大同小异，但各个厂家加工工艺和实施方法有很大区别，这决定了热流道系统的质量和价格的差异。

热喷嘴一般分三种：
平头开放式热喷嘴
外加热式
针阀式热喷嘴：针阀式喷嘴技术上较先进，
优点有：
－在制品上不留下进浇口残痕，进浇口处痕迹平滑；
－能使用较大直径的浇口，可使型腔填充加快，并进一步降低注射压力，减小产品变形。

－可防止开模时出现牵丝现象及流涎现象；
－当注塑机螺杆后退时，可有效地防止从模腔中反吸物料；
－能配合顺序控制以减少制品熔接痕。

由于热喷嘴形式直接决定热流道系统选用和模具的设计制造，因而常相应的将热流道系统分
为开放式热流道系统和针阀式热流道系统。

热流道系统的技术分析热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。

由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。

热流道系统的优势节约原料、降低制品成本是热流道模具最显著的特点。

普通浇注系统中要产生大量的料柄，在生产小制品时，浇注系统凝料的重量可能超过制品重量。

由于塑料在热流道模具内一直处于熔融状态，制品不需修剪浇口，基本上是无废料加工，因此可节约大量原材料。

由于不需废料的回收、挑选、粉碎、染色等工序，故省工、省时、节能降耗。

注射料中因不再掺入经过反复加工的浇口料，故产品质量可以得到显著地提高，同时由于浇注系统塑料保持熔融，流动时压力损失小，因而容易实现多浇口、多型腔模具及大型制品的低压注射。

热浇口利于压力传递，在一定程度上能克服塑件由于补料不足而形成的凹陷、缩孔、变形等缺陷。

适用塑料范围广，成型条件设定方便。

由于热流道温控系统技术的完善及发展，现在热流道不仅可以用于熔融温度较宽的聚乙烯、聚丙烯，也能用于加工温度范围窄的热敏性塑料，如聚氯乙烯、聚甲醛(POM)等。

对易产生流涎的聚酰胺(PA)，通过选用阀式热喷嘴也能实现热流道成型。

另外，操作简化、缩短成型周期也是热流道模具的一个重要特点。

与普通流道相比，缩短了开合模行程，不仅制件的脱模和成型周期缩短，而且有利于实现自动化生产。

据统计，与普通流道相比，改用热流道后的成型周期一般可以缩短30%。

热流道系统的结构热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。

热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。

由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常将热流道系统分成开放式热流道系统和针阀式热流道系统。

分流板在一模多腔或多点进料、单点进料但料位偏置时采用。

材料通常采用P20或H13。

分流板一般分为标准和非标准两大类，其结构形式主要由型腔在模具上的分布情况、喷嘴排列及浇口位置来决定。
