下载文档原格式
金属的塑性变形与再结晶一、实验目的：1、了解显微镜下滑移线、变形孪晶和退火孪晶特征。
2、了解金属经冷加工变形后显微组织及机械性能的变化。
3、讨论冷加工变形对再结晶晶粒大小的影响。
二、实验内容：1、观察工业纯铁冷变形滑移线，纯锌的变形孪晶，黄铜或纯铜的退火孪晶。
2、观察工业纯铁经冷变形（0%、20%、40%、60%）后的显微组织。
3、用变形度不同的工业纯铝片，退火后测定晶粒大小。
三、实验内容讨论：1、显微镜下的滑移线与变形孪晶：当金属以滑移和孪晶两种方式塑性变形时，可以在显微镜下看到变形结果。
我们之所以能看到滑移线（叫滑移带更符合实际）是因为晶体滑移时，使试样的抛光表面产生高低不一的台阶所致。
滑移线的形状取决于晶体结构和位错运动，有直线形的，有波浪形的，有平行的，有互相交叉的，显示了滑移方式的不同。
变形量越大，滑移线愈多、愈密。
在密排六方结构中，常可看到变形孪晶，这是因为此类金属结构难以进行滑移变形。
孪晶可以看成是滑移的一种特殊对称形式，其结果使晶体的孪生部分相对于晶体的其余部分产生了位向的改变。
由于位向不同，孪晶区与腐蚀剂的作用也不同于其他部分，在显微镜下，孪晶区是一条较浅或较深的带。
在不同的金属中，变形孪晶的形状也不同，例如在变形锌中可看到孪晶变形区域，其特征为竹叶状，α—Fe则为细针状。
除变形孪晶外，有些金属如黄铜在退火时也常常出现以平行直线为边界的孪晶带，这类孪晶称为退火孪晶。
滑移和孪晶的区别：制备滑移线试样时，是试样先经过表面抛光，然后再经过微量塑性变形。
如果变形后再把表面抛光，则滑移线就看不出来了。
制备孪晶试样时，是先经塑性变形，然后再抛光腐蚀，可见：（1）对于滑移线不管样品是否经过腐蚀均可看到，而孪晶只有在磨光腐蚀后才可看见。
（2）滑移线经再次磨光即消失，而孪晶在样品表面磨光腐蚀后仍然保留着。
滑移线和磨痕的区别在于前者是不会穿过晶界的。
2、冷变形后金属的显微组织和机械性能冷加工变形后，晶粒的大小、形状及分布都会发生改变。
1、何为冷变形、热变形和温变形？冷变形：温度低于回复温度，变形过程只有加工硬化无回复和再结晶。
热变形：温度在再结晶温度以上，变形产生的加工硬化被再结晶抵消，变形后具有再结晶等轴晶粒组织，而无加工硬化痕迹。
温变形：金属材料在高于回复温度但低于再结晶开始温度的温度范围内进行的塑性变形过程。
2、简述金属的可锻性及其影响因素。
可锻性：指金属材料在压力加工时，能改变形状而不产生裂纹的性能。
它包括在热态或冷态下能够进行锤锻，轧制，拉伸，挤压等加工。
可锻性的好坏主要与金属材料的化学成分有关。
(1)内在因素(a)化学成分:不同化学成分的金属其可锻性不同；(b)合金组织:金属内部组织结构不同，其可锻性差别很大。
(2)外在因素(a)变形温度:系指金属从开始锻造到锻造终止的温度范围。
温度过高:过热、过烧、脱碳和严重氧化等缺陷。
温度过低：变形抗力↑－难锻，开裂(b)变形速度:变形速度即单位时间内的变形程度(c)应力状态:金属在经受不同方法进行变形时，所产生的应力大小和性质（压应力或拉应力）不同。
3、自由锻和模锻的定义及其特点是什么？自由锻造是利用冲击力或压力使金属在上下砧面间各个方向自由变形，不受任何限制而获得所需形状及尺寸和一定机械性能的锻件的一种加工方法，简称自由锻。
1、自由锻锻件的精度不高，形状简单，其形状和尺寸一般通过操作者使用通用工具来保证，主要用于单件、小批量生产。
2、对于大型机特大型锻件的制造，自由锻仍是唯一有效的方法。
3、自由锻对锻工的技术水平要求高，劳动条件差，生产效率低。
模锻是指在专用模锻设备上利用模具使毛坯成型而获得锻件的锻造方法。
模锻具有如下特点：(1)生产效率高。
劳动强度低。
(2)锻件成形靠模膛控制，可锻出形状复杂、尺寸准确，更接近于成品的锻件，且锻造流线比较完整，有利于提高零件的力学性能和使用寿命。
(3)锻件表面光洁，尺寸精度高，加工余量小，节约材料和切削加工工时。
(4)操作简便，质量易于控制，生产过程易实现机械化、自动化。
1 、什么是滑移与孪生？一般条件下进行塑性变形时，为什么在锌、镁中易出现孪晶? 而在纯铜中易产生滑移带?答：滑移是指晶体的一部分沿一定的晶面和晶向相对于另一部分发生滑动位移的现象。
孪生是指晶体的一部分沿一定晶面和晶向相对于另一部分所发生的切变。
密排六方晶格金属滑移系少，常以孪生方式变形。
体心立方晶格金属只有在低温或冲击作用下才发生孪生变形。
面心立方晶格金属，一般不发生孪生变形，但常发现有孪晶存在，这是由于相变过程中原子重新排列时发生错排而产生的，称退火孪晶。
铜是面心立方，锌、镁是密排六方，故在锌、镁中易出现孪晶，而在纯铜中易产生滑移带。
2 、根据纯金属及合金塑性变形的特点，可以有几种强化金属性能的方式？答：通过细化晶粒来同时提高金属的强度、硬度、塑性和韧性的方法称细晶强化。
单相固溶体合金组织与纯金属相同，其塑性变形过程也与多晶体纯金属相似。
但随溶质含量增加，固溶体的强度、硬度提高，塑性、韧性下降，称固溶强化。
当在晶内呈颗粒状弥散分布时，第二相颗粒越细，分布越均匀，合金的强度、硬度越高，塑性、韧性略有下降，这种强化方法称弥散强化或沉淀强化。
随冷塑性变形量增加，金属的强度、硬度提高，塑性、韧性下降的现象称加工硬化。
加工硬化是强化金属的重要手段之一，对于不能热处理强化的金属和合金尤为重要。
3 、用手来回弯折一根铁丝时，开始感觉省劲，后来逐渐感到有些费劲，最后铁丝被弯断。
试解释过程演变的原因？答：用手来回弯折一根铁丝时，铁丝会发生冷塑性变形。
随着弯折的持续，铁丝的冷塑性变形量会增加，从而发生加工硬化，此时，铁丝的强度、硬度提高，塑性、韧性下降，故逐渐感到有些费劲。
进一步弯折时，铁丝会因为超过疲劳强度而被弯断。
4 、什么是变形金属的回复、再结晶？再结晶晶粒度受哪些因素的影响?答：回复是指在加热温度较低时，由于金属中的点缺陷及位错近距离迁移而引起的晶内某些变化。
当变形金属被加热到较高温度时，由于原子活动能力增大，晶粒的形状开始发生变化，由破碎拉长的晶粒变为完整均匀的等轴晶粒。

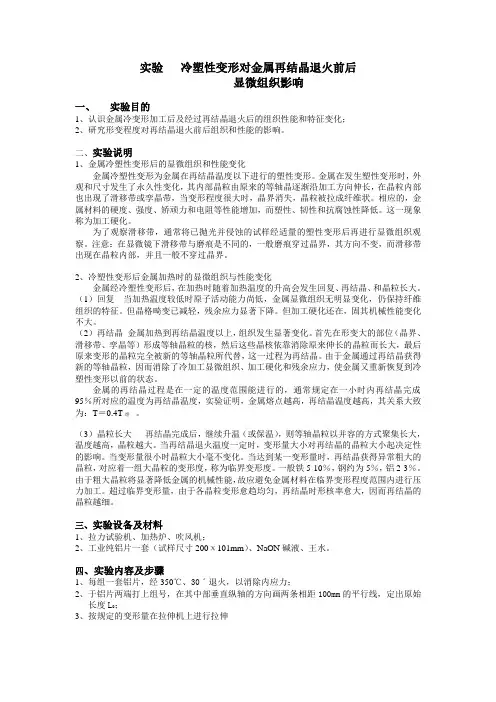

实验冷塑性变形对金属再结晶退火前后显微组织影响一、实验目的1、认识金属冷变形加工后及经过再结晶退火后的组织性能和特征变化；2、研究形变程度对再结晶退火前后组织和性能的影响。
二、实验说明1、金属冷塑性变形后的显微组织和性能变化金属冷塑性变形为金属在再结晶温度以下进行的塑性变形。
金属在发生塑性变形时，外观和尺寸发生了永久性变化，其内部晶粒由原来的等轴晶逐渐沿加工方向伸长，在晶粒内部也出现了滑移带或孪晶带，当变形程度很大时，晶界消失，晶粒被拉成纤维状。
相应的，金属材料的硬度、强度、矫顽力和电阻等性能增加，而塑性、韧性和抗腐蚀性降低。
这一现象称为加工硬化。
为了观察滑移带，通常将已抛光并侵蚀的试样经适量的塑性变形后再进行显微组织观察。
注意：在显微镜下滑移带与磨痕是不同的，一般磨痕穿过晶界，其方向不变，而滑移带出现在晶粒内部，并且一般不穿过晶界。
2、冷塑性变形后金属加热时的显微组织与性能变化金属经冷塑性变形后，在加热时随着加热温度的升高会发生回复、再结晶、和晶粒长大。
（1）回复当加热温度较低时原子活动能力尚低，金属显微组织无明显变化，仍保持纤维组织的特征。
但晶格畸变已减轻，残余应力显著下降。
但加工硬化还在，固其机械性能变化不大。
（2）再结晶金属加热到再结晶温度以上，组织发生显著变化。
首先在形变大的部位（晶界、滑移带、孪晶等）形成等轴晶粒的核，然后这些晶核依靠消除原来伸长的晶粒而长大，最后原来变形的晶粒完全被新的等轴晶粒所代替，这一过程为再结晶。
由于金属通过再结晶获得新的等轴晶粒，因而消除了冷加工显微组织、加工硬化和残余应力，使金属又重新恢复到冷塑性变形以前的状态。
金属的再结晶过程是在一定的温度范围能进行的，通常规定在一小时内再结晶完成95％所对应的温度为再结晶温度，实验证明，金属熔点越高，再结晶温度越高，其关系大致。
为：T＝0.4T熔（3）晶粒长大再结晶完成后，继续升温（或保温），则等轴晶粒以并容的方式聚集长大，温度越高，晶粒越大。
工程材料复习思考题（全）《机械工程材料》复习思考题陈永泰第一章材料的性能1材料的力学性能主要存有哪些？强度，塑性，硬度，韧性及疲劳强度。
2详述低碳钢的形变－快速反应曲线（分成几个阶段，各特征点则表示什么含义）。
弹性变形阶段，屈服阶段，塑性变形阶段，颈变小阶段。
（画图）第二章材料的结构1体心立方晶格的墨排面和YCl方向各存有那些？面心立方晶格呢？{110}，<111>；{111}，<110>2与理想的晶体相比较，实际晶体在结构上有何特征？①多晶体结构；②具备晶体缺陷。
3为何晶粒越细，金属的强度、硬度越高，塑性、韧性越好？金属的晶粒越细，晶界的总面积越大，势能制约越多，必须协同的具备相同李昭道的晶粒越多，金属塑性变形的抗力越高，从而引致金属强度和硬度越高。
金属晶粒越细，单位体积内晶粒数目越多，同时参与变形的晶粒数目也越多，变形越均匀，推迟了裂纹的形成和扩展，使得在断裂前发生较大的塑性变形，在强度和硬度同时增加的情况下，金属在断裂前消耗的功增大，因而其韧性也较好，因此，金属的晶粒越细，其塑性和韧性也越好。
4名词解释：二者固溶体金属化合物固溶加强云气加强二者：金属或合金中，凡成分相同，结构相同，并与其它成分存有界面分离的光滑组成部分。
固溶体：合金中，其晶体结构与共同组成元素之一的晶体结构相同的固相称作固溶体。
金属化合物：合金中，其晶体结构与共同组成元素之一的晶体结构均不相同的固相称作金属化合物。
固溶强化：随溶质质量增加，固溶体的强度，硬度增加，塑性，韧性下降，这种现象称为固溶强化。
云气加强：即为结晶加强。
若合金中的第二相以细小云气的微粒均匀分布在基体上，则可以明显提升合金的强度，称作云气加强。
5固态合金中的相分为几类？它们是如何定义的？（提示：晶格类型）1固溶体：合金中，其晶体结构与组成元素之一的晶体结构相同的固相称为固溶体。
金属化合物：合金中，其晶体结构与组成元素之一的晶体结构均不相同的固相称为金属化合物。
1.滑移和孪晶的变形机制有何不同？为什么在一般条件下进行塑性变形时锌中容易出现孪晶，而纯铁中容易出现滑移带？主要的不同：（1）晶体位向在滑移前后不改变，而在孪生前后晶体位向改变，形成镜面对称关系。
（2）滑移的变形量为滑移方向原子间距的整数倍，而孪生过程中的位移量正比于该层至孪晶面的距离。
（3）孪生是一部分晶体发生了均匀的切变，而滑移是不均匀的。
锌的晶体结构为密排六方，密排六方金属滑移系少，所以容易出现孪晶，而纯铁为体心立方结构，滑移系多，所以容易出现滑移带。
2.多晶体塑性变形与单晶体塑性变形有何不同？多晶体的每一晶粒滑移变形的规律与单晶体相同，但由于多晶体中存在晶界，且各晶体的取向也不相同，多晶体的塑性变形具有以下特点：（1）各晶粒不同同时变形；（2）各晶粒变形的不均匀性；（3）各变形晶粒相互协调。
3.什么是滑移、滑移线、滑移带和滑移系？滑移线和滑移带是如何在金属表面形成的？列举金属中常见晶体结构最重要的滑移系，并在其晶胞内画出一个滑移系。
哪种晶体的塑性最好？哪个次之？为什么？所谓滑移是指在切应力的作用下，晶体的一部分相对于另一部分沿一定的晶面和晶向发生相对滑动，滑动后原子处于新的稳定位置。
晶体材料的滑移面与晶体表面的交线称为滑移线。
由数目不等的滑移线或滑移台阶组成的条带称为滑移带。
一个滑移面和该面上的一个滑移方向组成一个滑移系。
滑移线是由于晶体的滑移变形使试样的抛光表面产生高低不一的台阶所造成的；相互靠近的小台阶在宏观上反映的是一个大台阶，所以形成了滑移带。
滑移系越多，金属发生滑移的可能性越大，塑性就越好。
滑移方向对滑移所起的作用比滑移面大，所以面心立方晶格金属比体心立方晶格金属的塑性更好。
密排六方由于滑移少，塑性最差。
4.简述一次再结晶与二次再结晶的驱动力，并说明如何区分冷、热加工。
动态再结晶与静态再结晶后的组织结构的主要区别是什么？一次再结晶的驱动力是冷变形所产生的储存能的释放。
二次再结晶的驱动力是由于界面能变化引起的。
实验名称：金属的塑性变形、回复与再结晶一、实验目的•研究金属冷变形后，变形量对材料硬度的影响。
•研究同一退火温度下不同变形量对回复、再结晶后材料硬度的影响。
•研究再结晶温度对冷变形材料进行回复、再结晶后的硬度影响。
二、实验内容说明•金属经塑性变形后不但外形发生变化，而且晶粒内部结构和力学性能也发生明显的变化。
变形量越大，这些变化越明显。
•金属塑性变形后的退火处理可以导致材料产生回复与再结晶，退火温度对回复和再结晶过程有影响。
•冷变形量、热处理温度与时间的差异可导致材料回复与再结晶特征不同。
三、实验步骤1、实验用设备和材料•设备：轧机，游标卡尺，箱式电炉，热电偶及控温仪表，硬度计等；•材料：紫铜板片约20-40块。
2、实验内容与实验过程•紫铜试样作四种不同变形量的轧制变形；变形量20%-80%；•测量变形试样的硬度；•变形试样做不同温度（3-4个）的再结晶退火；温度范围200-500°C；退火时间约0.5小时；•测量退火试样的硬度；•做出材料硬度与变形和热处理工艺参数的关系曲线；•总结规律并且分析原因。
四、实验注意事项•全班学生拟分成3-4组；•先进行安全教育和设备使用的讲解；•关键步骤教师先进行示范，并全程监控学生实验。
五、实验报告要求•写出实验目的、原理和步骤；•绘出硬度与变形量、退火后硬度与变形量、退火后硬度与退火温度的关系曲线；•说明变形量对硬度的影响；•说明在相同的温度与保温时间条件下，变形量不同对再结晶后硬度的影响；•说明在相同的变形量与保温时间条件下，不同温度对再结晶后硬度的影响；•分析其中的原因。
六、思考题•分析金属的堆垛层错能高低对冷变形组织、静态回复、动态回复、静态再结晶和动态再结晶的影响。
•退火温度的升高，变形组织将依次发生哪些变化？•回复和再结晶阶段空位和位错的变化对金属的组织和性能所带来哪些影响？•影响材料的硬度的主要因素有哪些？。
《机械工程材料》复习题第一章：金属得力学性能一、填空1、金属材料的性能包括和；使用性能主要有、、，工艺性能主要有、、。
2、常用的力学性能判据有：、、、和。
3、强度是指金属和的能力，塑性变形是指金属、发生不能，也称为永久变形。
4、强度的主要判据有、和；其符号分别为、和表示。
5、塑性是指金属材料断裂前发生的能力；一般δ或ψ值越大，。
6、硬度的试验方法较多，生产中常用的是、和。
7、500HBW5/750表示用直径为mm，材料为球形压头，在N压力下，保持s，测得硬度值为。
8、写出下列力学性能指标符号：屈服点、抗拉强度、洛氏硬度C标尺、断后伸长率、断面收缩率、冲击韧度及疲劳强度。
二、判断1、弹性变形能随载荷的去除而消失。
（）2、所有金属材料在拉伸试验时都会出现显著的屈服现象。
（）3、材料的屈服点值越小，则允许的工作应力越高。
（）4、做布氏硬度试验时，当试验条件相同时，其压痕直径越小，材料的硬度越低。
（）5、铸铁的铸造性能比钢好，故常用来铸造形状复杂的工件。
（）三、选择1、拉伸试验时，试样拉断前所能承受的最大拉应力称为（）。
A、屈服点B、抗拉强度C、弹性极限2、金属材料抵抗塑性变形或断裂的能力称为（）。
A、塑性B、硬度C、强度四、名词解释1、内力与应力：2、弹性变形与塑性变形：3、屈服点与规定屈服点：4、疲劳强度与抗拉强度：五、问答题P10 1、6、10第二章：纯金属与合金的晶体结构一、填空：1、内部的原子按一定几何形状做有规则的重复排列；内部的原子无规律的堆积在一起。
晶体具有和的特征。
2、常见金属晶格类型有、和三种。
α—Fe属于晶格，γ—Fe 晶格，Zn 晶格。
3、根据晶体缺陷的几何形态、特点，可将其分为以下三类：、、、各种缺陷处及其附近晶格均处于，直接影响到金属的力学性能，使金属的、有所提高。
4、合金是指或、（或金属与非金属元素）组成的具有的新物质。
5、按合金组元间相互作用不同合金在固态下的相结构分为和两类。
