塑性变形金属的回复与再结晶

金属塑性成形理论基础回复与再结晶加热对冷塑性变形后金属组织和性能的影响经冷塑性变形的金属，随着加热温度升高，依次发生回复、再结晶和晶粒长大三个阶段变化。

1.回复 3.晶粒长大2.再结晶回复是指经冷塑性变形的金属在加热时，发生某些亚结构及物理和化学性能变化的过程，这时的温度称为回复温度。

T回=(0.25～0.3)T熔1）回复后的组织金属的显微组织无显著变化，原子晶粒大小和形状并无改变，但晶格畸变减轻或消失。

2）回复后的性能 加工硬化后的强度和硬度基本不变，塑性略有提高，残余内应力明显下降或基本消除，物理和化学性能基本地恢复到变形前的水平。

•需进行回复退火处理，以提高导电性能。

进行回复退火以降低其内应力并使之定型，而强度和硬度基本保持不变冷拉钢丝弹簧冷拔铜丝导线去应力退火当经冷塑性变形的金属加热到高于回复阶段的温度时， T再=(0.35~0.4)T熔，在变形组织的基体上又形成新的无畸变的等轴晶粒，取代了原来已变形的组织，这一过程称为再结晶。

有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）1）再结晶组织：破碎的、被拉长压扁的晶粒出现重新生核、结晶，变为等轴晶粒。

(f)(e)(d)(c)(b)(a)2）再结晶性能：经过再结晶，金属的强度、硬度显著下降，塑性、韧性提高，内应力和加工硬化完全消除，所有性能恢复到变形之前的状态。

再结晶退火有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）晶粒长大，是由于晶界的逐渐移动，晶粒相互吞并来完成的。

强度、硬度将继续下降，塑性会继续提高，在晶粒粗化严重时下降。

3.晶粒长大。

回复与再结晶的异同点回复和再结晶是金属材料学中常用的两种热处理方法，它们都能够改善材料的力学性能和微观结构。

虽然它们都是通过热处理来改善材料性能，但是它们的机制和效果有很大的不同。

本文将从几个方面来比较回复和再结晶的异同点。

一、机制不同回复是指在高温下，材料中原有的位错被消除或减少，从而使材料的硬度和强度降低，塑性增加的过程。

回复的机制是通过材料中的位错移动和聚集来实现的。

随着温度的升高，材料中的位错能够更容易地移动，从而形成更大的位错环和蠕变流，这有助于位错的聚集和消除。

再结晶是指在高温下，材料中原有的晶粒被消除或减少，从而使材料的晶粒尺寸变小，晶界数量增加，从而提高材料的硬度和强度的过程。

再结晶的机制是通过晶界迁移和晶粒长大来实现的。

随着温度的升高，材料中的原始晶粒能够被破坏，从而形成更小的晶粒。

在材料中存在的能量梯度会引导晶界的迁移，从而使晶粒长大。

二、效果不同回复能够改善材料的塑性，但是对于硬度和强度的提高效果不是很明显。

回复后，材料的位错密度减少，从而使材料的塑性增加。

但是，由于材料中的位错并没有完全消除，所以材料的硬度和强度并没有明显提高。

再结晶能够改善材料的硬度和强度，但是对于塑性的提高效果不是很明显。

再结晶后，材料的晶粒尺寸变小，晶界数量增加，从而使材料的硬度和强度提高。

但是，由于晶粒尺寸变小，晶界的数量增加，所以材料的塑性并没有明显提高。

三、应用不同回复主要用于提高材料的塑性，适用于需要进行复杂成形的材料。

回复后，材料的塑性增加，从而使材料更容易进行成形。

回复也可以用于消除材料中的残余应力，从而提高材料的稳定性和寿命。

再结晶主要用于提高材料的硬度和强度，适用于需要提高材料强度和硬度的材料。

再结晶后，材料的硬度和强度提高，从而使材料更适合用于高强度和高硬度的应用中。

四、温度要求不同回复的温度比较低，一般在0.3Tm~0.5Tm之间。

其中Tm为材料的熔点。

回复的温度比较低，可以减少材料的变形和晶粒长大，从而使材料更容易进行塑性变形。

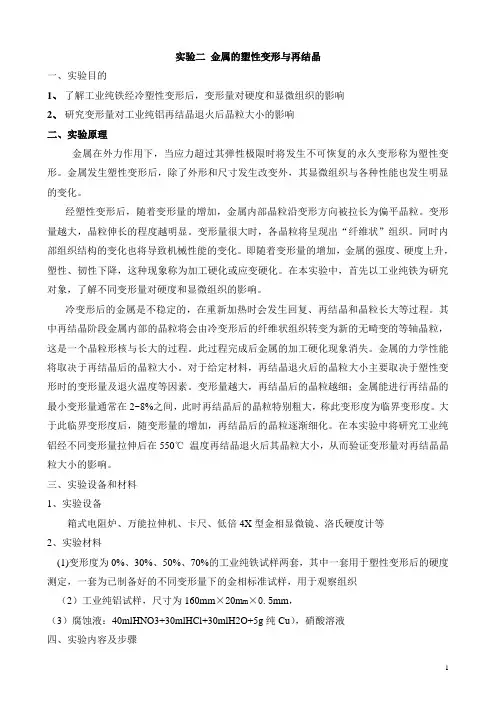

实验二金属的塑性变形与再结晶一、实验目的1、了解工业纯铁经冷塑性变形后，变形量对硬度和显微组织的影响2、研究变形量对工业纯铝再结晶退火后晶粒大小的影响二、实验原理金属在外力作用下，当应力超过其弹性极限时将发生不可恢复的永久变形称为塑性变形。

金属发生塑性变形后，除了外形和尺寸发生改变外，其显微组织与各种性能也发生明显的变化。

经塑性变形后，随着变形量的增加，金属内部晶粒沿变形方向被拉长为偏平晶粒。

变形量越大，晶粒伸长的程度越明显。

变形量很大时，各晶粒将呈现出“纤维状”组织。

同时内部组织结构的变化也将导致机械性能的变化。

即随着变形量的增加，金属的强度、硬度上升，塑性、韧性下降，这种现象称为加工硬化或应变硬化。

在本实验中，首先以工业纯铁为研究对象，了解不同变形量对硬度和显微组织的影响。

冷变形后的金属是不稳定的，在重新加热时会发生回复、再结晶和晶粒长大等过程。

其中再结晶阶段金属内部的晶粒将会由冷变形后的纤维状组织转变为新的无畸变的等轴晶粒，这是一个晶粒形核与长大的过程。

此过程完成后金属的加工硬化现象消失。

金属的力学性能将取决于再结晶后的晶粒大小。

对于给定材料，再结晶退火后的晶粒大小主要取决于塑性变形时的变形量及退火温度等因素。

变形量越大，再结晶后的晶粒越细；金属能进行再结晶的最小变形量通常在2~8%之间，此时再结晶后的晶粒特别粗大，称此变形度为临界变形度。

大于此临界变形度后，随变形量的增加，再结晶后的晶粒逐渐细化。

在本实验中将研究工业纯铝经不同变形量拉伸后在550℃温度再结晶退火后其晶粒大小，从而验证变形量对再结晶晶粒大小的影响。

三、实验设备和材料1、实验设备箱式电阻炉、万能拉伸机、卡尺、低倍4X型金相显微镜、洛氏硬度计等2、实验材料(1)变形度为0%、30%、50%、70%的工业纯铁试样两套，其中一套用于塑性变形后的硬度测定，一套为已制备好的不同变形量下的金相标准试样，用于观察组织（2）工业纯铝试样，尺寸为160mm×20m m×0.5mm，（3）腐蚀液：40mlHNO3+30mlHCl+30mlH2O+5g纯Cu），硝酸溶液四、实验内容及步骤1、测定工业纯铁的硬度（HRB ）与变形度的关系，观察不同塑性变形量后工业纯铁的金相显微组织（1）将工业纯铁的试样在万能拉伸实验机上分别进行0%、30%、50%、70%的压缩变形。

金属及合金的回复与再结晶回复：冷变形金属在低温加热时，其显微组织无可见变化，但其物理、力学性能却部分恢复到冷塑性变形以前的过程。

晶粒仍保持伸长的纤维状．再结晶：冷变形金属被加热到适当温度后，在变形组织内部新的无畸变的等轴晶粒逐步取代变形晶粒，而使形变强化效应完全消失的过程。

回复与再结晶的驱动力都是储存能的降低储存能：存在于冷形变金属内部的一小部分（约为10％）变形功．形变温度越低，形变量越大，则储存能越高。

储存能存在形式：弹性应变能（３％～１２％）＋点阵畸变能点阵畸变能包括点缺陷能和位错能，点缺陷能所占的比例较小，而位错能所占比例较大，约占总储存能的８０～90％。

力学性能的变化在回复阶段：强度、硬度均略有下降，而塑性有所提高．在再结晶阶段：硬度、硬度均显著下降，塑性大大提高．在晶粒长大阶段：强度、硬度继续下降，塑性继续提高，粗化严重时下降另外，金属的电阻与晶体中点缺陷的浓度有关。

随着加热温度的升高，变形金属中的点缺陷浓度明显降低，因此在回复和再结晶阶段，电阻均发生了比较明显的变化，电阻不断下降。

此外，点缺陷浓度的降低，应力腐蚀倾向显著减小。

回复过程及其动力学特征回复是指经冷塑性变形的金属在加热时，在光学显微组织发生变化前所产生的某些亚结构和性能的变化过程．回复的程度是温度和时间的函数．温度越高，回复的程度越大．温度一定时，回复的程度随时间的延长而逐渐增加．但在回复初期，变化较大，随后就逐渐变慢，当达到一个极限值后，回复停止。

回复机制低温回复时，主要涉及空位的运动。

空位可以移至表面、晶界或位错处消失，也可以聚集形成空位对、空位群，还可以与间隙原子相互作用而消失，总之空位运动的结果使空位密度大大减小。

电阻率对空位密度比较敏感，因此其数值会有显著下降。

而力学性能对空位的变化不敏感，没有变化。

中温回复时，主要涉及位错的运动。

由于位错滑移会导致同一滑移面上异号位错合并而相互抵消，位错密度略有下降，但降低幅度不大，力学性能变化不大。

实验三金属塑性变形与再结晶一、实验目的认识金属冷变形加工后及经过再结晶退火后的组织性能和特征变化；研究形变程度对再结晶退火前后组织和性能的影响。

加深对加工硬化现象和回复再结晶的认识。

二、基本原理1、金属冷塑性变形后的显微组织和性能变化金属冷塑性变形为金属在再结晶温度以下进行的塑性变形。

金属在发生塑性变形时，外观和尺寸发生了永久性变化，其内部晶粒由原来的等轴晶逐渐沿加工方向伸长，在晶粒内部也出现了滑移带或孪晶带，当变形程度很大时，晶界消失，晶粒被拉成纤维状。

相应的，金属材料的硬度、强度、矫顽力和电阻等性能增加，而塑性、韧性和抗腐蚀性降低。

这一现象称为加工硬化。

为了观察滑移带，通常将已抛光并侵蚀的试样经适量的塑性变形后再进行显微组织观察。

注意：在显微镜下滑移带与磨痕是不同的，一般磨痕穿过晶界，其方向不变，而滑移带出现在晶粒内部，并且一般不穿过晶界。

2、冷塑性变形后金属加热时的显微组织与性能变化金属经冷塑性变形后，在加热时随着加热温度的升高会发生回复、再结晶、和晶粒长大。

（1）回复当加热温度较低时原子活动能力尚低，金属显微组织无明显变化，仍保持纤维组织的特征。

但晶格畸变已减轻，残余应力显著下降。

但加工硬化还在，固其机械性能变化不大。

（2）再结晶金属加热到再结晶温度以上，组织发生显著变化。

首先在形变大的部位（晶界、滑移带、孪晶等）形成等轴晶粒的核，然后这些晶核依靠消除原来伸长的晶粒而长大，最后原来变形的晶粒完全被新的等轴晶粒所代替，这一过程为再结晶。

由于金属通过再结晶获得新的等轴晶粒，因而消除了冷加工显微组织、加工硬化和残余应力，使金属又重新恢复到冷塑性变形以前的状态。

金属的再结晶过程是在一定的温度范围能进行的，通常规定在一小时内再结晶完成95％所对应的温度为再结晶温度，实验证明，金属熔点越高，再结晶温度越高，其关系大致为：T＝0.4T熔。

（3）晶粒长大再结晶完成后，继续升温（或保温），则等轴晶粒以并容的方式聚集长大，温度越高，晶粒越大。

第四章金属的塑性变形与回复再结晶第一节金属的塑性变形金属的一项重要特性是具有塑性，能够在外力作用下进行塑性变形。

外力除去后，永久残留的变形，称为塑性变形。

塑性变形的基本方式有滑移和孪生两种，最常见的是滑移。

下面我们就讨论：一、光学金相显微镜下滑移带、变形孪晶与退火孪晶的特征滑移：所谓滑移即在切应力作用下晶体的一部分沿一定的晶面和晶向相对于另一部分产生滑动。

所沿晶面和晶向称为滑移面和滑移方向。

1．滑移带经表面抛光的金属单晶体或晶粒粗大的多晶体试样，在拉伸（或压缩）塑性变形后放在光学显微镜下观察，在抛光的晶体表面上可见到许多互相平行的线条，称为滑移带，如图4一1所示。

ａ黄铜的滑移带600⨯b 纯铁的滑移带 400⨯图4-1 滑移带的光学显微形貌由图可见，纯铁的滑移带特征与黄铜的略有不同，往往呈波纹状。

这主要由于纯铁本身层错能较高，其扩展位错容易束集，加之体心立方晶体可进行滑移的晶面多，因而产生大量交滑移的缘故。

如果用电子显微镜作高倍观察，会发现每条滑移带（光学显微镜下的每根线条）是由许多密集在一起的滑移线群所组成。

实际上，每条滑移线表示晶体表面上因滑移而产生的一个小台阶，而滑移带是小台阶累积的大台阶。

正因为晶体表面有这些台阶的出现才显示出上述的微观形貌。

如果将这些小台阶磨掉，即使重新抛光并浸蚀也看不出滑移带，因为滑移面两侧的晶体位向不随滑移而改变，故只能借助晶体表面出现的小台阶来观察。

1．变形孪晶孪生通常是晶体难以进行滑移时而发生的另一种塑性变形方式。

以孪生方式形变的结果将产生孪晶组织，在面心立方晶体中一般难以见到变形孪晶，而在密排六方晶体中比较容易见到。

因为密排六方晶体的滑移系少，塑性变形经常以孪生方式进行。

图4一2a为锌的变形孪晶，其形貌特征为薄透镜状。

纯铁在低温下受到冲击时也容易产生变形孪晶，其形貌如图4一2b所示，在这种条件下萌生孪晶并长大的速度大大超过了滑移速度。

a 锌的变形孪晶100⨯b 铁的变形孪晶 100⨯图4—2 变形孪晶光学显微形貌如果将变形孪晶试样重新磨制、抛光、浸蚀，是否如同滑移带那样也会消失呢？并不是这样的。

第四章金属的塑性变形与再结晶铸态组织具有晶粒粗大且不均匀、组织不致密及成分偏析等缺陷，需要经压力加工再使用。

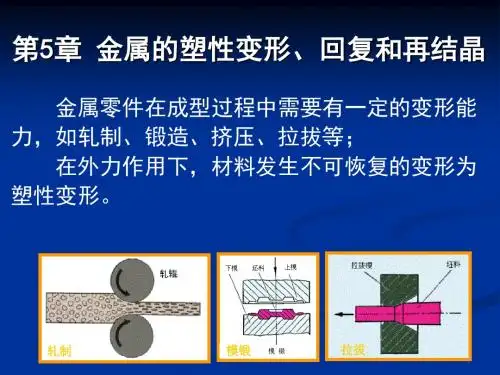

金属的压力加工，就是通过使金属产生一定的塑性变形获得制件。

压力加工不仅改变其外形尺寸，且使内部的组织和性能发生改变。

因此研究金属塑性变形以及变形后材料的组织结构的变化规律，对于深入了解金属材料各项力学性能指标的本质，充分发挥材料强度的潜力，正确制定和改进金属压力加工的工艺，提高产品的质量以及合理使用材料等都具有重要意义。

第一节金属的塑性变形[教学目的] 理解单晶体的塑性变形，掌握多晶体的塑性变形。

[教学重点] 多晶体的塑性变形。

[教学难点] 多晶体的塑性变形。

[教学方法] 讲授。

[教学内容]所有变形中，塑性变形对组织和性能的影响最大。

为认识塑性变形的规律，首先研究单晶体的塑性变形。

一单晶体的塑性变形单晶体的塑性变形主要通过滑移和孪生方式进行。

1 滑移切应力作用下，晶体的一部分沿着一定晶面（滑移面）上的一定方向（滑移方向）相对于另一部分发生滑动，称为滑移。

外力在一定的晶面分解为垂直于晶面的正应力σN和平行于晶面的切应力τN。

σN引发弹性变形和脆性断裂，断口呈金属光泽；τN引发弹性变形、弹塑性变形和韧性断裂，断口灰暗无光泽。

滑移变形的5个要点：1)滑移只能在切应力作用下发生；2）滑移主要发生在原子排列最紧密或较紧密的晶面上,并沿着这些晶面上原子排列最紧密的方向进行。

（原因：最密排晶面之间的距离最远；最密排晶面上原子与邻近原子之间的阻力最小）3）滑移必然伴随着晶体的转动（正应力引起）。

4）滑移是滑移面上的位错运动造成的。

位错运动所需切应力远远小于刚性的整体滑移所需的切应力。

如铜刚性滑移要1540MPa，实际只有1MPa。

二多晶体的塑性变形1 晶界与晶粒位向的影响①晶界竹节现象多晶体金属中，晶界原子的排列不规则，局部晶格畸变严重，且易产生杂质原子和空位等缺陷的偏聚。

位错运动到晶界附近时容易受到晶界的阻碍。

金属在冷变形、回复、再结晶及晶粒长大各阶段一、金属冷变形1. 什么是金属冷变形？金属冷变形是指在室温或较低温度下对金属材料进行塑性加工，以改变其形状或尺寸的过程。

常见的冷变形工艺包括冷拔、冷轧、冷锻等。

2. 冷变形的影响冷变形可以显著提高金属材料的强度和硬度，同时可以改善其力学性能和组织结构。

但冷变形也会导致金属材料产生晶界滑移、位错堆积、析出等微观结构变化，从而影响其综合性能。

二、金属回复1. 什么是金属回复？金属回复是指在冷变形后，应力减小或消除，导致金属材料产生一定程度的弹性恢复的过程。

回复过程主要表现为晶格疲劳裂纹的原子扩散，以及位错消失和减少。

2. 回复的影响金属回复过程可以使金属材料的内应力得到释放，从而降低材料的脆性，提高其韧性和塑性。

回复还可以减小金属材料的形变硬化，有利于后续的再结晶处理。

三、金属再结晶1. 什么是金属再结晶？金属再结晶是指在冷变形后，当金属材料达到一定程度的应变累积后，晶粒开始发生变形重组，并形成新的细小晶粒，以消除原来的应变能量积累的过程。

再结晶是一种发生在高温下的晶界迁移和新晶核形成的过程。

2. 再结晶的影响再结晶可以消除金属材料变形后产生的应力和位错，从而恢复其初始的塑性和韧性。

再结晶还可以改善金属材料的晶粒结构和晶内组织，提高其综合力学性能和加工性能。

四、晶粒长大1. 什么是晶粒长大？晶粒长大是指再结晶后的金属材料，在较高温度下，晶界迁移和晶粒体积增长，有的晶粒消失，有的晶粒长大的过程。

晶粒长大的主要机制有晶界扩散、声生长和弯曲扩张。

2. 晶粒长大的影响晶粒长大会导致材料的晶粒尺寸增大，影响了金属材料的力学性能、热稳定性和加工性能。

在材料的热处理过程中，需要控制晶粒长大，以保证材料具有良好的综合性能。

结语通过对金属在冷变形、回复、再结晶及晶粒长大各阶段的过程及影响进行了解，有助于加深对金属材料内部组织和性能变化的认识，为金属材料的加工和应用提供了重要的理论基础和指导意见。
