电力网络分析的一般方法

电力网络分析是电力系统分析的关键环节。

随着国民经济的不断提高，社会对电能质量的需求也越来越高。

电力系统分析的作用至关重要。

高等电力网络分析是通过归纳、总结、提升，抽象出电网分析中的共性问题，从更基础的层面来描述和解决电网分析问题。

此书把电力网络分为两部分来研究。

第一部分为基础篇，介绍电力网络分析的基本原理。

第二部分为应用篇，介绍潮流计算和故障分析。

第一部分电力网络分析基本原理一、电力网络分析的一般方法1.1网络分析概述电力网络包含两个要素：电气元件及其联接方式。

电力网络的运行特性的约束和元件之间联接关系的约束（拓扑约束）共同决定。

元件的特性约束由欧姆定律来描述：Ri=u, dLdt =u, 1Cidt=u.网络的拓扑约束由基尔霍夫定律来描述：基尔霍夫电流定律：I=0.基尔霍夫电压定律：V=0.有关电力系统分析计算问题包括状态估计、潮流计算、经济调度、故障分析、稳定计算等，这些问题既相互关联，又各有侧重点。

如状态估计可以为潮流计算提供良好的初值，而潮流计算则是经济调度、故障分析、稳定计算与系统控制的出发点。

网络分析是解决这些所有问题的共同基础。

研究一个特定的电力系统运行问题应当包括四个基本步骤：1、建立电力网络元件的数学模型；2、建立电力网络的数学模型；3、选择合理的数值计算方法；4、电力网络问题的计算机求解。

网络分析中常用的关联矩阵有：节-支关联矩阵、回-支关联矩阵、割-支关联矩阵。

1.2电力网络支路特性的约束一般支路如图：图1：一般支路元件的约束特性可用以下支路方程来表示：V k+E k =z k (I k +I sk )或I k +I sk =y k (V k +E k ) 把网络内所有支路方程集合在一起，引入电动势矢量和电流源矢量E S,I S . 可以得到网络的支路方程V b+E s =z b (I b +I s )或I b +I s =y b (V b +E s ) z b ，y b 为原始导纳矩阵和原始阻抗矩阵，若网络内所有的支路间不存在互感，z b ，y b 是对角阵，对角线元素既是相应的支路阻抗和支路导纳；若存在互感则z b 在相应于互感支路相关的位置上存在非零非对角线元素。

电力系统中的电力网络拓扑分析与优化当今社会，电力已经成为我们生活中不可或缺的能源之一。

作为电力供应的基础，电力系统的运行稳定性和可靠性至关重要。

而电力网络的拓扑结构分析与优化成为了一项重要的研究领域。

本文将围绕电力系统中的电力网络拓扑分析与优化展开讨论，探寻其中的潜在问题与解决方案。

1. 电力系统中的电力网络拓扑分析电力系统中的电力网络可以看作是一个复杂的网络结构，由多个节点和边组成。

在进行电力网络拓扑分析时，我们需要对电力系统进行建模，并识别出其中的节点和连接关系。

通过对电力网络的拓扑结构进行分析，我们可以更好地理解电力系统的运行机制，为后续的优化工作提供依据。

2. 电力网络拓扑分析的指标与方法在电力网络拓扑分析中，我们通常关注的指标包括节点度中心性、介数中心性和特征路径长度等。

节点度中心性指的是节点在电力网络中的连接数量，可以反映节点的重要性。

介数中心性则是用来衡量节点在网络中的关键位置，可以预测在节点故障下的网络鲁棒性。

特征路径长度反映了网络中节点之间的平均最短路径长度，越小则表示网络中信息传递的效率越高。

在电力网络拓扑分析中常用的方法包括复杂网络理论、图论和统计学等。

通过这些方法，我们可以对电力网络的拓扑结构进行建模和分析，深入挖掘出电力系统中的关键节点和连接关系。

3. 电力网络拓扑分析的问题与挑战在进行电力网络拓扑分析时，我们面临的问题和挑战主要有两个方面。

首先，电力系统的规模庞大，网络结构复杂，导致分析的计算量巨大。

其次，现实中的电力系统存在着各种不确定性和动态性，如外部电力输入、负荷变化和故障等，这也对分析和优化工作提出了更高的要求。

为解决这些问题和挑战，研究人员提出了许多方法与技术。

例如，结合机器学习和数据挖掘的方法可以对电力系统的大数据进行分析，从而更准确地预测节点故障和网络异常。

另外，优化算法和智能算法的应用也可以提高电力网络的运行效率和可靠性。

4. 电力网络的优化方法与策略在电力系统中，优化电力网络拓扑结构可以带来许多好处。

高等电力网络分析.电力网络是一个复杂的系统，在实际应用中需要进行大量的分析和优化。

高等电力网络分析作为电力系统工程领域的一个重要研究方向，涉及诸多理论和技术。

在这篇文档中，我们将简要介绍电力网络的基本概念和特点，以及高等电力网络分析的基本方法和技术。

电力网络的基本概念和特点电力网络由多个发电厂、变电站、输电线路和配电网络连接而成，形成一个互相交互作用的复杂系统。

电力网络的特点包括：1.大规模性。

电力网络通常包含数百个或数千个节点，系统规模巨大，需要高效的算法和技术进行分析和优化。

2.多元化。

电力系统结构复杂，包括不同类型和功率的发电机、变电站和负载，需要针对不同特点进行分析和建模。

3.高度互连性。

电力网络中不同节点之间互相依存，相互作用紧密，一个节点的变化可能会导致整个系统的变化。

4.动态性。

电力系统的运行状态随时变化，需要进行实时监测和控制。

高等电力网络分析的基本方法和技术高等电力网络分析是对电力网络进行复杂分析和优化的一种技术。

下面我们将介绍一些常用的高等电力网络分析方法和技术：1.潮流计算。

潮流计算是电力系统分析中最基本、最重要的问题之一。

通过求解电网中各个节点的电压、电流、有功、无功等参数，判断各个设备的负荷能否正常运行。

潮流计算的方法主要有潮流方程法、牛拉法和戴孟法等。

2.稳态稳定分析。

稳态稳定分析是电力系统分析中的一项重要工作。

主要研究电力系统的稳定性问题，如安全裕度和暂态稳定等。

常用的稳态稳定分析方法包括等值模型法、直接分析法和瞬时定子反应机模型法等。

3.电力系统优化。

电力系统优化以如何在满足各种约束条件下，使得电力系统达到最优的目标为研究对象，包括计划运行优化、潮流优化和安全限制优化等。

常用的优化方法包括极端点法、基于线性规划的算法和遗传算法等。

4.智能电网技术。

智能电网是电力系统的一种新型形态，利用现代通信等技术实现智能化、高效化、安全化的智能化电网系统。

智能电网技术包括电力通信、数据管理和分布式智能等技术，可以提高电力系统的效率和可靠性。

电力系统潮流计算及网络分析方法研究概述：电力系统潮流计算是电力系统运行和规划中的关键问题之一。

对于确保电力系统的稳定运行和优化调度具有重要意义。

网络分析方法在电力系统潮流计算中发挥着至关重要的作用。

本文将对电力系统潮流计算及网络分析方法进行深入研究，分析研究结果，并探讨未来发展方向。

一、电力系统潮流计算方法1.传统潮流计算方法：传统的潮流计算方法主要是基于大量的代数和微分方程的求解，通过牛顿-拉夫逊法或高斯-赛德尔法进行迭代求解。

这些方法可以在计算精度方面得到很好的结果，但计算速度较慢，尤其对于大规模电力系统来说计算复杂度较高。

2.快速潮流计算方法：为解决传统潮流计算方法的计算速度问题，人们提出了一些快速潮流计算方法。

其中，直流潮流计算方法是最为常见和有效的一种。

直流潮流计算方法将交流潮流计算中的复杂计算转化为了线性方程组的求解，大大提高了计算速度。

此外，还有基于矩阵计算方法、灵敏度法等快速潮流计算方法也受到了广泛应用。

3.蒙特卡洛潮流计算方法：蒙特卡洛潮流计算方法是一种基于随机数的潮流计算方法。

通过引入随机扰动，模拟系统负荷的变化和不确定性，从而评估系统运行状态。

这种方法能够全面考虑电力系统各种不确定因素对系统运行状态的影响，提高潮流计算的可靠性。

二、电力系统网络分析方法1.拓扑分析方法：电力系统网络是由各种设备和线路组成的复杂且多变的网络结构。

拓扑分析方法主要针对系统的结构和连接进行分析，如系统的回路分析、连通分量分析等。

通过拓扑分析方法，可以了解电力系统的整体结构，明确系统中各个节点和线路的关系，为潮流计算提供基础信息。

2.灵敏度分析方法：灵敏度分析方法是通过分析系统响应的变化情况，研究系统各个参数对潮流计算结果的影响程度。

通过计算电力系统潮流计算结果对各个参数的偏导数，可以得到参数的灵敏度指标，进而评估电力系统的稳定性和灵活性。

3.可靠性分析方法：电力系统的可靠性是指系统在正常和异常条件下维持稳定运行的能力。

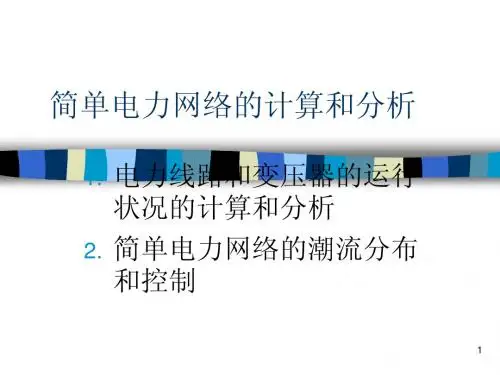

第三章简单电力网络的计算和分析1.什么是电力系统潮流？2.如何计算电压降落和功率损耗？3.电力线路运行特性、潮流分布特点4.如何手工计算潮流？需掌握的问题基本概念：¾电力系统潮流：是指系统中所有运行参数的总体，包括各个母线电压的大小和相位、各个发电机和负荷的功率及电流，以及各个变压器和线路等元件所通过的功率、电流和其中的损耗。

¾潮流计算的任务是在已知某些运行参数的情况下，计算出系统全部的运行参数。

¾计算尺-》交流计算台-》计算机¾潮流计算的基础是电路计算，所不同的是电路计算中关心的和给定的量是U和I，而潮流计算中已知的或给定的是P 或者Q而不是I。

－》以电流I为桥梁建立起P、Q和U的关系，直接用U和P、Q进行潮流计算。

¾所需知识(1)根据系统状况得到已知元件：网络、负荷、发电机(2)电路理论：节点电流平衡方程(3)非线性方程组的列写和求解¾历史手工计算：近似方法计算机求解：严格方法¾已知条件负荷功率发电机电压Ld Ld P jQ +example三节点例子2G S 1G S 3V 1G 2G 3LD S 已知条件负荷功率发电机电压、33Ld Ld P jQ +1V 2V 求解1G S 所发功率1G 2G S 所发功率2G 以及各母线电压（幅值机相角）、网络中的功率分布及功率损耗等3.1 网络元件的电压降落和功率损耗一、网络元件的电压降落元件首末端两点电压的向量差。

12()dU U U I R jX=−=+电流功率始末两端功率不相等？？以U 2为参考相量1.已知末端功率和末端电压的情况*2*2S IU = *212*2()S dU U U R jX U =−=+ *212*2()S U U R jX U =++ *2222*2222222222()()P jQ S dU R jX R jX U U P R Q X P X Q R jU U U j U δ−=+=++−=+=∆+ 220U U =∠D2U ∆2U 与同相，称为电压降落的纵分量，其值为2222P R Q XU U +∆=2U δ2U 与相位相差90o ，称为电压降落的横分量，其值为2222P X Q R U U δ−=(b)O2U 2U 2dU 1U 2U因此, 由末端电压和功率可求得首端电压1122222U U U dU U U j U θδ=∠=+=+∆+D 221222()()U U U U δ=+∆+1222U tgU U δθ−=+∆在通常的线路长度下，线路两端电压的相位差较小，在此情况下222U U U δ+∆>>在作电压降的近似估算时，可以忽略电压降的横分量，即认为2212222P R Q XU U U U U +≈+∆=+同样,也可由首端电压和功率求得末端电压*112*1()S dU U U R jX U =−=+ *121*1()S U U R jX U =−+ 110U U =∠D 取始端电压为参考相量，即令111111111PR Q X P X Q R dU j U U U j U δ+−=+=∆+ 纵分量横分量2211111U U U dU U U j U θδ=∠−=−=−∆−D 222111()()U U U U δ=−∆+1111U tgU U δθ−=−∆忽略电压降的横分量1121111PR Q X U U U U U +≈−∆=−•两种分解∆U 1U1P2 R + Q2 X ⎫ ∆U 2 = ⎪ U2 ⎪ ⎬ P2 X − Q2 R ⎪ δU 2 = ⎪ U2 ⎭δU 1U 2 ∆U 2•δU 2P1 R + Q1 X ⎫ ∆U 1 = ⎪ U1 ⎪ ⎬ P X − Q1 R ⎪ δU 1 = 1 ⎪ U1 ⎭PR + QX ∆U = U PX − QR δU = U⎫ ⎪ ⎪ ⎬ ⎪ ⎪ ⎭特别注意: 计算电压降落时,必须用同一端的电压与功率.电压降落公式的简化 高压输电线路的特性 X>>R,可令R≈0,则：PR + QX ⎫ ∆U = ⎪ ⎪ U ⎬ PX − QR ⎪ δU = ⎪ U ⎭QX ∆U = U PX δU = U⎫ ⎪ ⎪ ⎬ ⎪ ⎪ ⎭电压损耗和电压偏移电压损耗:两点间电压模值之差V1δ∆U = U1 − U 2 = AG ≈ ∆U 2或表示为百分值:ABGDU1 − U 2 ∆U % = ×100 UNOV2∆V2电压偏移:线路始末端电压与线路额定电压之差U1 − U N U2 −U N ×100或者 ×100 电压偏移 (%) = UN UN二、网络元件的功率损耗~ S1 ~ S1' ∆SY 1•Z=R+jX~ S 2'~ S2∆SY 2 Y 2•U1Y 2线路U2•U1~ S1~ S 1' ∆SYTjBTRT + jX T~ S2•U2变压器GT1. 线路的功率分布和功率损耗对于线路中的功率损耗和功率分布，常应用其∏型等值 电路来进行分析和计算 其中，线路电压以及通过功率的假定正方向如图所示。
