高等电力网络分析2010年考题_陈思捷

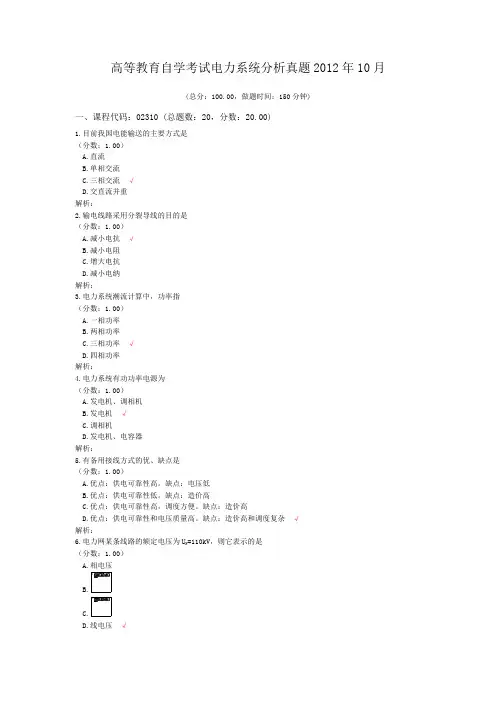

高等教育自学考试电力系统分析真题2012年10月(总分：100.00，做题时间：150分钟)一、课程代码：02310 (总题数：20，分数：20.00)1.目前我国电能输送的主要方式是（分数：1.00）A.直流B.单相交流C.三相交流√D.交直流并重解析：2.输电线路采用分裂导线的目的是（分数：1.00）A.减小电抗√B.减小电阻C.增大电抗D.减小电纳解析：3.电力系统潮流计算中，功率指（分数：1.00）A.一相功率B.两相功率C.三相功率√D.四相功率解析：4.电力系统有功功率电源为（分数：1.00）A.发电机、调相机B.发电机√C.调相机D.发电机、电容器解析：5.有备用接线方式的优、缺点是（分数：1.00）A.优点：供电可靠性高。

缺点：电压低B.优点：供电可靠性低。

缺点：造价高C.优点：供电可靠性高，调度方便。

缺点：造价高D.优点：供电可靠性和电压质量高。

缺点：造价高和调度复杂√解析：6.电力网某条线路的额定电压为U N=110kV，则它表示的是（分数：1.00）A.相电压D.线电压√解析：7.解功率方程用的方法是（分数：1.00）A.迭代法√B.递推法C.回归法D.阻抗法解析：8.线路始末两端电压的数值差是（分数：1.00）A.电压降落B.电压调整C.电压损耗√D.电压偏移解析：9.在电力系统标么制中，只需选定两个基准量，常选的是（分数：1.00）A.电压、电流B.电压、功率√C.电压、电抗D.电流、阻抗解析：10.电力系统分析中，无功功率的单位是（分数：1.00）A.VAB.MWC.MVAD.Mvar √解析：11.潮流计算中的P—Q分解法是在哪一类方法的基础上简化来的?（分数：1.00）A.极坐标形式的牛顿——拉夫逊法√B.直角坐标形式的牛顿——拉夫逊法C.高斯——赛德尔法D.阻抗法解析：12.频率的二次调整是由（分数：1.00）A.发电机组的调速器完成的B.负荷的电压特性来完成的C.发电机组的调频器完成的√D.励磁系统完成的解析：13.将一台双绕组升压变压器作降压变压器使用，假设高压侧实际运行电压不变，其低压侧的实际电压与使用降压变压器相比（分数：1.00）A.升高B.降低√C.不变D.无法判断解析：14.简单电力系统中，静态稳定实用判据为（分数：1.00）√解析：15.电容器并联在系统中，它发出的无功功率与线路电压（分数：1.00）A.无关B.平方成正比√C.三次方成正比D.一次方成正比解析：16.理想凸极同步发电机，ABC坐标系下，定、转子绕组间的互感系数的变化周期为（分数：1.00）A.0B.πC.2π√D.3π解析：17.系统受到下列哪种扰动时能维持稳定的能力是静态稳定（分数：1.00）A.小扰动√B.大扰动C.无扰动D.中等程度扰动解析：18.δ-t曲线被称为（分数：1.00）A.摇摆曲线√B.负荷曲线C.切角曲线D.电压曲线解析：19.火电机组间有功功率经济分配的准则为（分数：1.00）A.电阻相等B.电压相等C.耗量相等D.耗量微增率相等√解析：（分数：1.00）A.三相短路B.单相短路C.两相短路D.两相短路接地√解析：二、非选择题部分 (总题数：10，分数：10.00)21.节点导纳矩阵的对角元素等于与该节点直接连接的 1。

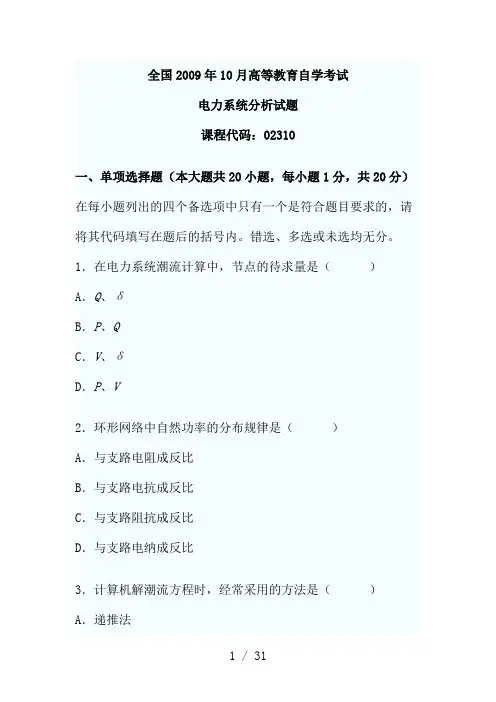

全国2009年10月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．在电力系统潮流计算中，节点的待求量是（）A．Q、δB．P、QC．V、δD．P、V2．环形网络中自然功率的分布规律是（）A．与支路电阻成反比B．与支路电抗成反比C．与支路阻抗成反比D．与支路电纳成反比3．计算机解潮流方程时，经常采用的方法是（）A．递推法B．迭代法C．回归法D．替代法4．提高线路的额定电压等级，将有助于提高系统的（）A．稳定性B．参数对称性C．线性D．非线性5．电容器并联在系统中，它发出的无功功率与并联处的电压（）A．一次方成正比B．平方成正比C．三次方成正比D．无关6．派克变换的实质是（）A．解代数方程B．解微分方程C．坐标变换D．平面变换7．系统发生短路故障后，越靠近短路点，正序电压（）A．越低B．越高C．不变D．无穷大8．中性点不接地系统中，发生单相接地时，非故障相电压将升高至相电压的（）A．1倍B．倍C．倍D．3倍9．简单电力系统中，静态稳定判据为（）A．＜0B．＞0C．＞0D．＜010．理想凸极同步发电机坐标系下，定子绕组间的互感系数的变化周期（）A．0B．πC．2πD．3π11．电力网某条线路的额定电压为110，则它表示的是（）A．相电压B．相电压C．线电压D．线电压12．一般三绕组变压器的分接头（）A．只位于高压侧B．只位于中压侧C．只位于低压侧D．位于高、中压侧13．逆调压是指（）A．高峰负荷，将中枢点电压调高，低谷负荷时，将中枢点电压调低B．高峰负荷，将中枢点电压调低，低谷负荷时，将中枢点电压调高C．高峰负荷，低谷负荷时，将中枢点电压均调高D．高峰负荷，低谷负荷时，将中枢点电压均调低14．负荷的单位调节功率可以表示为（）A．B．C．D．15．中性点接地电力系统发生短路后没有零序电流的不对称短路类型是（）A．单相接地短路B．两相短路C．三相短路D．两相短路接地16．在下列各种故障类型中，属于纵向故障的是（）A．两相短路B．两相短路接地C．单相接地短路D．两相断线17．在简单系统暂态稳定性分析中确定极限切除角依据的定则是（）A．等面积定则B．等耗量微增率定则C．等力矩定则D．正序增广定则18．无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（）A．A、B、C三相相同B．只有A、B两相相同C．只有B、C两相相同D．只有A、C两相相同19．借助改变发电机端电压调压是（）A．典型的顺调压B．典型的逆调压C．典型的常调压D．典型的恒调压20．潮流计算中的分解法是在哪一类方法的基础上简化来的（）A．阻抗法B．直角坐标形式的牛顿——拉夫逊法C．高斯——赛德尔法D．极坐标形式的牛顿——拉夫逊法二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

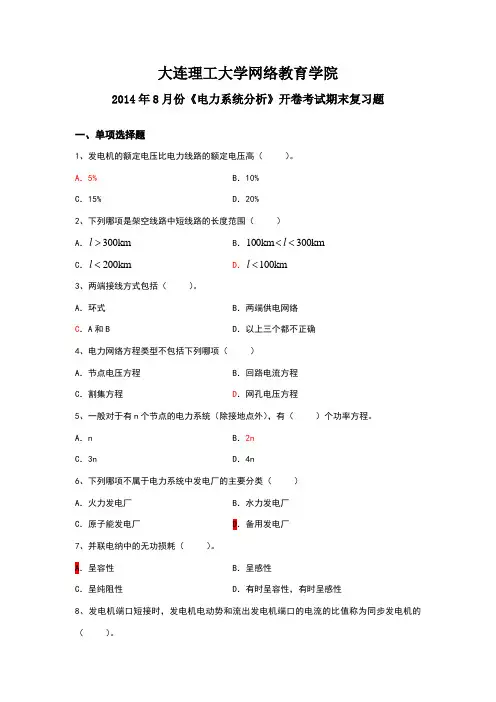

大连理工大学网络教育学院2014年8月份《电力系统分析》开卷考试期末复习题一、单项选择题1、发电机的额定电压比电力线路的额定电压高（ ）。

A ．5% B ．10% C ．15%D ．20%2、下列哪项是架空线路中短线路的长度范围（ ） A ．300km l > B ．100km 300km l << C ．200km l <D ．100km l <3、两端接线方式包括（ ）。

A ．环式 B ．两端供电网络 C ．A 和BD ．以上三个都不正确4、电力网络方程类型不包括下列哪项（ ） A ．节点电压方程 B ．回路电流方程 C ．割集方程D ．网孔电压方程5、一般对于有n 个节点的电力系统（除接地点外），有（ ）个功率方程。

A ．nB ．2nC ．3nD ．4n6、下列哪项不属于电力系统中发电厂的主要分类（ ） A ．火力发电厂 B ．水力发电厂 C ．原子能发电厂D ．备用发电厂7、并联电纳中的无功损耗（ ）。

A ．呈容性 B ．呈感性C ．呈纯阻性D ．有时呈容性，有时呈感性8、发电机端口短接时，发电机电动势和流出发电机端口的电流的比值称为同步发电机的（ ）。

A．正序电抗B．负序电抗C．零序电抗D．以上都不正确9、单相短路边界条件方程说明正、负、零序网在单相短路故障点（）。

A．并联B．串联C．混联D．并联或串联10、对简单单机（隐极机）系统进行稳定性分析，发生短路时，输出功率（）。

A．不变B．变大C．变小D．变化不定11、通常同步发电机接在线路首端，它的额定电压为电力线路额定电压的（）。

A．倍B．倍C．倍D．倍12、变压器的电导参数主要决定于实验数据（）。

A．短路损耗B．空载损耗C．短路电压百分比D．空载电流百分比13、线路两端的电压相量之差称为（）。

A．电压调整B．电压损耗C．电压偏移D．电压降落14、下列关于节点导纳矩阵说法不正确的是（）。

A．节点导纳矩阵是上三角矩阵B．节点导纳矩阵是n×n维方阵C．如果两节点没有直接的电气连接，则导纳矩阵中的互导纳为零D．节点导纳矩阵是高度稀疏矩阵15、下列调频属于事前调频的是（）。

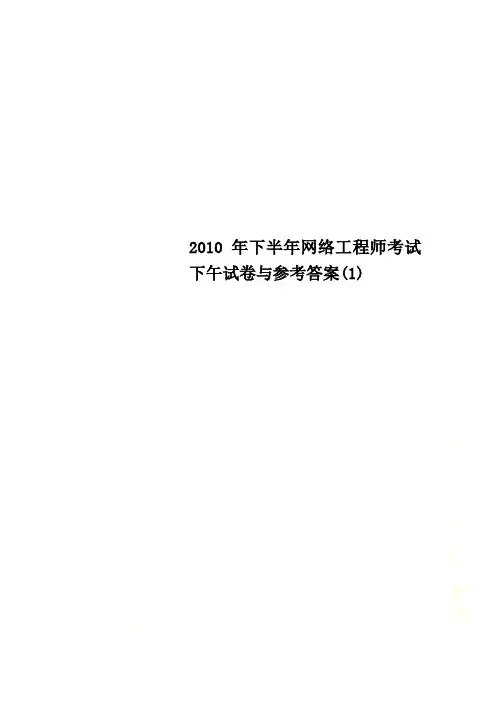

2010年下半年网络工程师考试下午试卷与参考答案(1)全国计算机技术与软件专业技术资格（水平）考试2010年下半年网络工程师下午试卷参考答案试题一（共15分）阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。

【说明】某企业网拓扑结构如图1-1所示。

【问题1】（4分）企业根据网络需求购置了如下设备，其基本参数如表1-1所示。

根据网络需求、拓扑图和设备参数类型，图1-1中设备1应选择类型为（1）的设备，设备2应选择类型为（2）的设备。

参考答案：（1）A（2）E【问题2】（4分）该网络采用核心层、汇聚层、接入层的三层架构，所有计算机都采用静态IP地址。

为了防止恶意用户盗用IP地址，网管员可采用（3）的策略来防止IP地址盗用，该策略应在三层架构中的（4）层实施。

企业架设Web服务器对外进行公司及产品宣传，同时企业内部需架设数据库服务器存放商业机密数据，则Web服务器应放置在图1-1中的区域（5），数据库服务器应放置在区域网络管理员决定在无线AP上开启MAC地址过滤功能，若该AP的MAC地址过滤表如图1-3所示，则下面说法正确的是（7）。

A．MAC地址为“00-OA-EB-00-07-5F”的主机可以访问APB．MAC地址为“00-OA-EB-00-07-8A”的主机可以使用64位WEP密钥“1234567890”来访问APC．MAC地址为“00-OA-EB-00-07-8A”的主机可以使用64位WEP密钥“0987654321”来访问APD．其它主机均可以访问本无线网络AP若将MAC地址过滤规则设为“允许列表中生效规则之外的MAC地址访问本无线网络”，则下面说法正确的是（8）。

A．MAC地址为“00-OA-EB-00-07-5F”的主机可以访问APB．MAC地址为“00-OC-EC-00-08-5F”的主机可以访问AP，不需要输入WEP密码C．MAC地址为“00-OC-EC-00-08-5F”的主机可以访问AP，需使用64位WEP密码“0123456789”D．MAC地址为“00-OA-EB-00-07-8A”的主机可以访问AP，不需要输入WEP密码参考答案：（7）C（8）C（怀疑第8题有错，c的WEP 密码应该是“1234567890”才对，否则这题没有正确答案）【问题4】（3分）若MAC地址过滤规则如图1-4所示，MAC 地址为“00-OA-EB-00-07-5F”的主机能访问该AP吗？请说明原因。

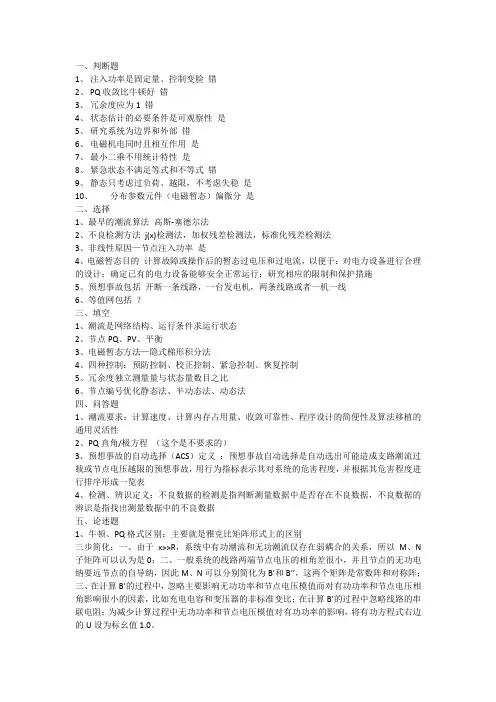

一、判断题1、注入功率是固定量、控制变脸错2、PQ收敛比牛顿好错3、冗余度应为1 错4、状态估计的必要条件是可观察性是5、研究系统为边界和外部错6、电磁机电同时且相互作用是7、最小二乘不用统计特性是8、紧急状态不满足等式和不等式错9、静态只考虑过负荷、越限，不考虑失稳是10、分布参数元件（电磁暂态）偏微分是二、选择1、最早的潮流算法高斯-塞德尔法2、不良检测方法j(x)检测法，加权残差检测法，标准化残差检测法3、非线性原因—节点注入功率是4、电磁暂态目的计算故障或操作后的暂态过电压和过电流，以便于：对电力设备进行合理的设计；确定已有的电力设备能够安全正常运行；研究相应的限制和保护措施5、预想事故包括开断一条线路，一台发电机，两条线路或者一机一线6、等值网包括？三、填空1、潮流是网络结构、运行条件求运行状态2、节点PQ、PV、平衡3、电磁暂态方法—隐式梯形积分法4、四种控制：预防控制、校正控制、紧急控制、恢复控制5、冗余度独立测量量与状态量数目之比6、节点编号优化静态法、半动态法、动态法四、问答题1、潮流要求：计算速度、计算内存占用量、收敛可靠性、程序设计的简便性及算法移植的通用灵活性2、PQ直角/极方程（这个是不要求的）3、预想事故的自动选择（ACS）定义：预想事故自动选择是自动选出可能造成支路潮流过载或节点电压越限的预想事故，用行为指标表示其对系统的危害程度，并根据其危害程度进行排序形成一览表4、检测、辨识定义：不良数据的检测是指判断测量数据中是否存在不良数据，不良数据的辨识是指找出测量数据中的不良数据五、论述题1、牛顿、PQ格式区别：主要就是雅克比矩阵形式上的区别三步简化：一、由于x>>R，系统中有功潮流和无功潮流仅存在弱耦合的关系，所以M、N 子矩阵可以认为是0；二、一般系统的线路两端节点电压的相角差很小，并且节点的无功电纳要远节点的自导纳，因此M、N可以分别简化为B’和B’’，这两个矩阵是常数阵和对称阵；三、在计算B’的过程中，忽略主要影响无功功率和节点电压模值而对有功功率和节点电压相角影响很小的因素，比如充电电容和变压器的非标准变比；在计算B’的过程中忽略线路的串联电阻；为减少计算过程中无功功率和节点电压模值对有功功率的影响，将有功方程式右边的U设为标幺值1.0。

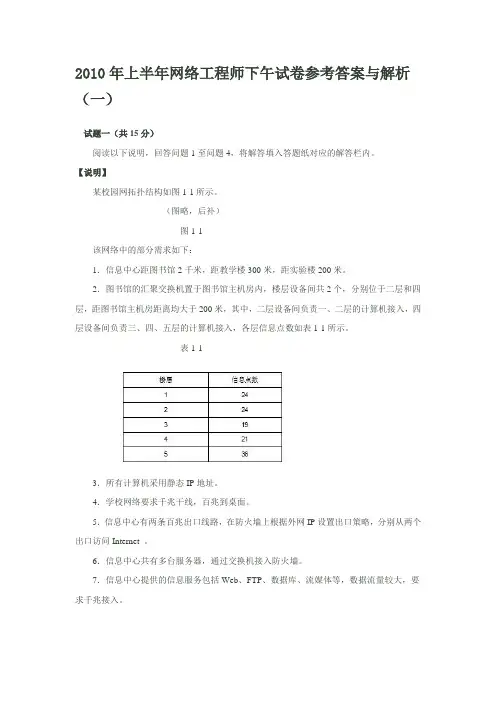

2010年上半年网络工程师下午试卷参考答案与解析（一）试题一（共15分）阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。

【说明】某校园网拓扑结构如图1-1所示。

（图略，后补）图1-1该网络中的部分需求如下：1．信息中心距图书馆2千米，距教学楼300米，距实验楼200米。

2．图书馆的汇聚交换机置于图书馆主机房内，楼层设备间共2个，分别位于二层和四层，距图书馆主机房距离均大于200米，其中，二层设备间负责一、二层的计算机接入，四层设备间负责三、四、五层的计算机接入，各层信息点数如表1-1所示。

表1-13．所有计算机采用静态IP地址。

4．学校网络要求千兆干线，百兆到桌面。

5．信息中心有两条百兆出口线路，在防火墙上根据外网IP设置出口策略，分别从两个出口访问Internet 。

6．信息中心共有多台服务器，通过交换机接入防火墙。

7．信息中心提供的信息服务包括Web、FTP、数据库、流媒体等，数据流量较大，要求千兆接入。

根据网络的需求和拓扑图，在满足网络功能的前提下，本着最节约成本的布线方式，传输介质1应采用（1），传输介质2应采用（2），传输介质3应采用（3），传输介质4应采用（4）。

（1）～（4）备选答案：A．单模光纤B．多模光纤C．基带同轴电缆D．宽带同轴电缆E．1类双绞线F．5类双绞线答案：（1）A （2）B （3）F （4）B【问题2】（6分）学校根据网络需求选择了四种类型的交换机，其基本参数如表1-2所示。

表1-2根据网络需求、拓扑图和交换机参数类型，在图1-1中，Switch1应采用（5）类型交换机，Switch2应采用（6）类型交换机，Switch3应采用（7）类型交换机，Switch4应采用（8）类型交换机。

根据需求描述和所选交换机类型，图书馆二层设备间最少需要交换机（9）台，图书馆四层设备间最少需要交换机（10）台。

答案：（5）C （6）B （7）D （8）A （9）2 （10）4该网络采用核心层、汇聚层、接入层的三层架构。

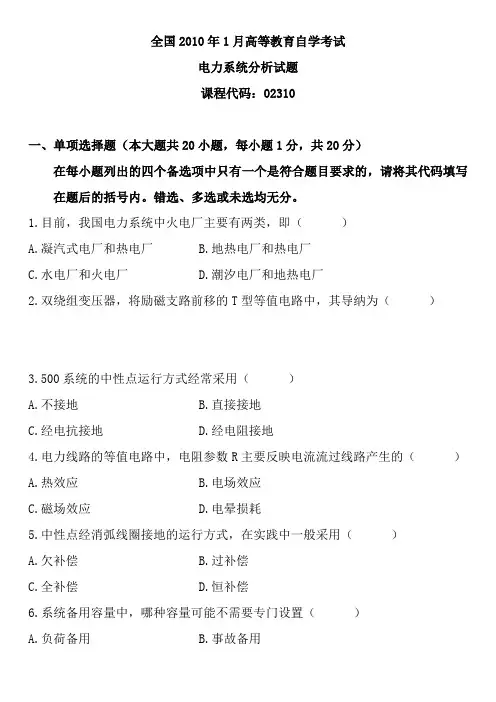

全国2010年1月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.目前，我国电力系统中火电厂主要有两类，即（）A.凝汽式电厂和热电厂B.地热电厂和热电厂C.水电厂和火电厂D.潮汐电厂和地热电厂2.双绕组变压器，将励磁支路前移的T型等值电路中，其导纳为（）3.500系统的中性点运行方式经常采用（）A.不接地B.直接接地C.经电抗接地D.经电阻接地4.电力线路的等值电路中，电阻参数R主要反映电流流过线路产生的（）A.热效应B.电场效应C.磁场效应D.电晕损耗5.中性点经消弧线圈接地的运行方式，在实践中一般采用（）A.欠补偿B.过补偿C.全补偿D.恒补偿6.系统备用容量中，哪种容量可能不需要专门设置（）A.负荷备用B.事故备用C.检修备用D.国民经济备用7.发电机组的单位调节功率表示为（）8.利用发电机调压（）A.需要附加设备B.不需要附加设备C.某些时候需要附加设备D.某些时候不需要附加设备9.经变换后的理想同步发电机的电压方程含（）A.电阻上的压降B.发电机电势C.变压器电势、B、C均有10.电力系统中发生概率最多的短路故障是（）A.三相短路B.两相短路C.两相短路接地D.单相短路接地11.根据对称分量法，a、b、c三相的零序分量相位关系是（）相超前b相相超前a相相超前b相 D.相位相同12.在发电机稳态运行状态中，机械功率与电磁功率相比（）> <>>13.中性点直接接地系统中，发生单相接地故障时，零序回路中不包含（）A.零序电流B.零序电压C.零序阻抗D.电源电势14.作为判据>0主要应用于分析简单系统的（）A.暂态稳定B.故障计算C.静态稳定D.调压计算15.变压器中性点经小电阻接地的主要目的是（）A.调整电压B.调整频率C.调控潮流D.电气制动16.无限大功率电源供电的三相对称系统，发生三相短路，a、b、c三相短路电流非周期分量起始值（）000 B. 0≠0≠0C. 00≠0D. 0≠0017.理想同步发电机，d轴电抗的大小顺序为（）>x′d>x″d B. x′d>x″d>C. x′d > >x″dD. x″d>x′d>18.下面简单故障中属于对称短路的是（）A.单相短路B.两相短路C.三相短路D.两相短路接地19.三绕组变压器的分接头只装在（）A.高压绕组B.高压绕组和低压绕组C.高压绕组和中压绕组D.中压绕组和低压绕组20.中性点接地系统中发生不对称短路后，越靠近短路点，零序电压变化趋势为（）A.越高B.越低C.不变D.无法判断二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

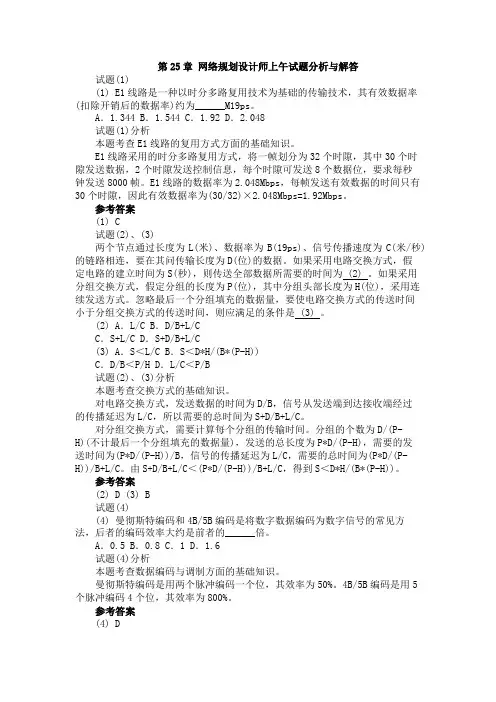

第25章网络规划设计师上午试题分析与解答试题(1)(1) E1线路是一种以时分多路复用技术为基础的传输技术，其有效数据率(扣除开销后的数据率)约为______M19ps。

A．1.344 B．1.544 C．1.92 D．2.048试题(1)分析本题考查E1线路的复用方式方面的基础知识。

E1线路采用的时分多路复用方式，将一帧划分为32个时隙，其中30个时隙发送数据，2个时隙发送控制信息，每个时隙可发送8个数据位，要求每秒钟发送8000帧。

E1线路的数据率为2.048Mbps，每帧发送有效数据的时间只有30个时隙，因此有效数据率为(30/32)×2.048Mbps=1.92Mbps。

参考答案(1) C试题(2)、(3)两个节点通过长度为L(米)、数据率为B(19ps)、信号传播速度为C(米/秒)的链路相连，要在其问传输长度为D(位)的数据。

如果采用电路交换方式，假定电路的建立时间为S(秒)，则传送全部数据所需要的时间为 (2) 。

如果采用分组交换方式，假定分组的长度为P(位)，其中分组头部长度为H(位)，采用连续发送方式。

忽略最后一个分组填充的数据量，要使电路交换方式的传送时间小于分组交换方式的传送时间，则应满足的条件是 (3) 。

(2) A．L/C B．D/B+L/CC．S+L/C D．S+D/B+L/C(3) A．S＜L/C B．S＜D*H/(B*(P-H))C．D/B＜P/H D．L/C＜P/B试题(2)、(3)分析本题考查交换方式的基础知识。

对电路交换方式，发送数据的时间为D/B，信号从发送端到达接收端经过的传播延迟为L/C，所以需要的总时间为S+D/B+L/C。

对分组交换方式，需要计算每个分组的传输时间。

分组的个数为D/(P-H)(不计最后一个分组填充的数据量)，发送的总长度为P*D/(P-H)，需要的发送时间为(P*D/(P-H))/B，信号的传播延迟为L/C，需要的总时间为(P*D/(P-H))/B+L/C。

电网络分析简单题总结——仅供参考1、电网络的基本变量有哪些,这些基本变量各有什么样的重要性质,基本变量是电流i、电压u、电荷q、磁通, ,重要性质有电流的连续性、在位场情况下电位的单值性、电荷的守恒性、磁通的连续性2、什么叫动态相关的网络变量偶,什么叫动态无关的网络变量偶,在电网络的变量偶中～哪些是动态相关的网络变量偶,哪些是动态无关的网络变量偶, 在任一端子上～基本网络变量之间存在着不依赖于元件性质的关系的一对变量称为动态相关网络变量偶。

例如和～因(u,,)(i，q)kkkk,()()dtdqtkku(),i(),tt为:、。

kkdtdt不存在不依赖于元件N的预先规定的关系的二基本变量被称为动态无关变量。

例如、、、。

(u,i)(u,q)(i,,)(q,,)kkkkkkkk3、电网络中有哪几类网络元件,这些网络元件是如何定义的,它们的特性方程分别是怎样的,电网络中有四类网络元件～分别是电阻类元件、电容类元件、电感类元件、忆组类元件。

如果一个n端口元件的端口电压向量u和端口电流向量i之间的f(u(t),i(t),t),0代数成分关系为～则称该元件为n端口电阻元件～其R f(u(t),i(t),t),0特性方程为。

R,如果一个n端口元件的端口电流向量i和端口磁链向量之间的f(i(t),,(t),t),0代数成分关系为～则称该元件为n端口电感元件～其L 特性方程为。

f(i(t),,(t),t),0L如果一个n端口元件的端口电压向量u和端口电荷向量q之间的代数成分关系为～则称该元件为n端口电容元件～其f(u(t),q(t),t),0C特性方程为。

f(u(t),q(t),t),0C如果一个n端口元件的端口电荷向量q和端口磁链向量之间的,代数成分关系为～则称该元件为n端口忆组元件～其f(q(t),,(t),t),0L特性方程为。

f(q(t),,(t),t),0L4、什么是端口型线性网络,端口型线性网络与传统的线性网络之间有什么样的关系,若一个n端口网络的输入/输出关系由积分算子微分算子D确定～当D既具有齐次性又具有可加性时～此网络称为端口型线性网络。

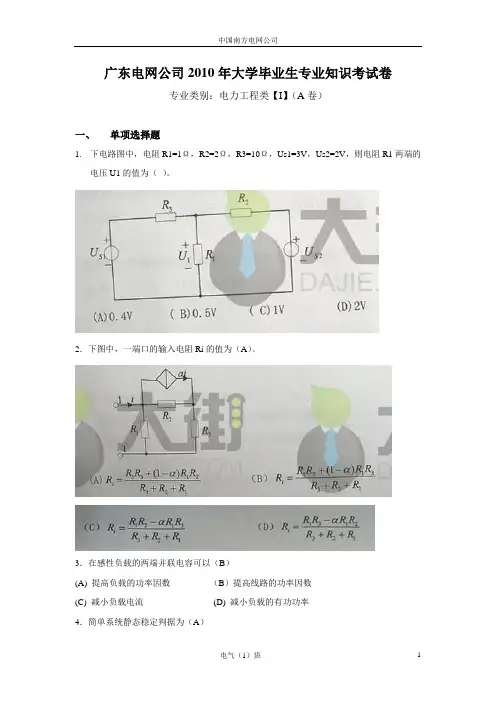

广东电网公司2010年大学毕业生专业知识考试卷专业类别：电力工程类【I】（A卷）一、单项选择题1.下电路图中，电阻R1=1Ω，R2=2Ω，R3=10Ω，Us1=3V，Us2=2V，则电阻R1两端的电压U1的值为（）。

2．下图中，一端口的输入电阻Ri的值为（A）。

3．在感性负载的两端并联电容可以（B）(A) 提高负载的功率因数（B）提高线路的功率因数(C) 减小负载电流(D) 减小负载的有功功率4．简单系统静态稳定判据为（A）5．如图所示单管共射放大电路，已知Rb=510kΩ，RC=3kΩ，RL=3kΩ，β=100，r be=1k Ω，静态时U BEQ=0.7V，U CEQ=6V，I BQ=20μA，输入电压为20mV。

电路的输出电阻R0=（B）6．单相桥式整流电路中，二极管中的电流平均值为( B )7．三极管的主要参数中交流电流放大系数为（B）(A) β=Ic / Ib (B) β=ΔIc /ΔIb(C) β=ΔIc / ΔI BE (D) β=ΔIc / ΔI CE8．在变压器中性点装设消弧线圈的目的是（C ）(A) 提高电网电压水平(B) 限制变压器故障电流(C) 补偿电网接地的电容电流(D) 吸收无功9．变电站的母线上装设避雷器是为了（C ）(A) 防止直雷击(B) 防止反击过电压(C) 防止雷电行波(D) 防止雷电流10．电容分压器的主电容为C1，分压电容为C2，则电容分压器的分压比K=U1/U2=（A ）11．两个同变比、同容量的TA二次线圈串联后接一个负载阻抗Z L（如图）情况下每个TA 的二次负载是（A）12．在下图的系统图中K点发生单相接地短路，全系统中正序电压正确的分布图是（B ）。

【各元件阻抗均匀分布】13．发生两相短路时，短路电流中含有（A）分量。

(A) 正序和负序(B) 正序和零序(C) 负序和零序(D) 正序、负序和零序14．电力系统发生震荡时，震荡中心电压的波动情况是（A）。

一、已知电力网的关联矩阵A 如下所示：
试求：
1、试画出电力网的接线图。

2、如果选择支路y₁、y₂、y₄、y₆、y₇为树支，试求图中A₇¹。

3、试写出以支路yi、y₃、y₄、ys、ys为树支的路径矩阵P。

二、如图是电力网的部分连接。

试写出该网络的节点电压方程式。

三、已知电力网的关联矩阵A。

设独立电压源Us=1 接在第4节点与参考点之间且正极接在
节点4,所有支路导纳值均为1。

矩阵A 中的最后一个节点为参考节点。

试用功率流图法计算第1条支路传输功率(参数均为标幺值)。

四、如下图是电力网中的一部分接线，图中参数(Us、I₁、I ₂、I ₃、y;(i=1,2, .,6))均为已知量，且均
为标幺值1。

试写出消去节点P 后的电压方程式。

五、已知电力网的关联矩阵A 如下所示。

若在节点1和节点4分别注入1安的电流源，网
络中各支路的导纳y;(i=1,2,.,7)的值均为1S。

若在节点③处将电力网络分解为两个部分，求节点3和节点4之间线路的功率损耗。

六、如图所示电压源U,=5V, 内阻yo=0Ω;线路长度： Li₂=10m、Li₃=5m, 单位线路阻抗
zo=0.2Ω/m。

负载Z₂和Z₃大小见图中标示。

试求：
1. 用系统法画出电力网的流图。

2. 用功率流图计算图中Z₃吸收的功率及线路Li₂的功率损耗。

电网络习题网络元件及其基本性质:1.电网络中的基本表征量分为：基本变量、高阶基本变量和基本复合量。

2.基本变量包括：电压、电流、电荷、磁链。

3.高阶基本变量中的微积分指数为：除了0和-1以外的任意整数。

4.高阶基本变量中，微积分指数为正值时表示对时间t 的求导次数；为负值时表示对时间t 的积分次数。

5.基本复合量包括：功率和能量。

6.基本表征量之间的关系：电流为电荷的一阶导数；电压为磁链的一阶导数；功率为能量的一阶导数。

7.容许信号偶指的是n 口元件端口的电压、电流向量随时间的变化或波形，如，对于一个3Ω电阻，{}3cos ,cos t t ωω为该电阻的一组容许信号偶。

8.元件的赋定关系是区分不同类型元件的基本依据。

9.由同一时刻的代数、常微分和积分运算的方程来描述的元件通常为集中元件；而由偏微分方程描述的元件或元件的特性方程中含有延时运算时，该元件一般为分布元件。

10.如果对于元件的任一容许信号偶()(){},u t i t 和任一实数T ，()(){},u t T i t T --也是该元件的容许信号偶，则该元件是时不变元件。

11.对于端口型的时不变网络，其内部元件不一定都是时不变的。

12.电气参数为常量的线性元件是时不变的。

13.由独立电源和时不变元件组成的网络称为时不变网络。

14.线性特性包含了齐次性和叠加性两种性质。

15.若某个电阻元件的电压u 和电流i 符合下列方程()2,0i f u i i u u=-+=，则该电阻元件属于非线性元件。

（注：满足齐次性，但不满足叠加性。

）16.由独立电源和线性元件组成的电路称为线性电路。

17.赋定关系为u 和i 之间的代数关系的元件称为电阻元件。

18.赋定关系为u 和q 之间的代数关系的元件称为电容元件。

19.赋定关系为i 和ψ之间的代数关系的元件称为电感元件。

20.赋定关系为ψ和q 之间的代数关系的元件称为忆阻元件。

21.直流电压源和凸电阻属于流控电阻。

2010计算机⽹络原理B卷答案及评分标准北交⼤北京交通⼤学2010―2011学年第⼀学期期末考试试题(B)答案及评分标准课程名称：计算机⽹络原理出题教师：梁满贵赵阿群姜⽂红刘强⼀、Questions(40)1.What advantages does a circuit-switched network have over a packet-switched network? (5)电路交换可以为呼叫的持续时间保证提供⼀定量的端到端的带宽。

今天的⼤多数分组交换⽹（包括互联⽹）不能保证任何端到端带宽。

2.Please describe how a link-layer switch operates its functions of self-learning, filtering andforwarding(6)⾃学习：开始⼯作时，交换机的转发表是空的，当交换机接收⼀帧，帧的⽬的物理地址不在转发表中，则交换机向除了这帧来的端⼝外的所有端⼝转发该帧，并将其源物理地址与端⼝的对应写⼊转发表中过滤：如果交换机接收⼀帧，此帧的⽬的物理地址恰好位于接收该帧的端⼝所连接的⽹段，则端⼝丢弃该帧。

转发：如果交换机接收的帧的⽬的物理地址与转发表中某物理地址匹配，则将该帧转发到相应端⼝3.Describe why an application developer might choose to run an application over UDP or TCP. (6).答：应⽤程序开发者选择其应⽤程序传输层协议考虑其应⽤程序的需求特点：如果其应⽤程序希望得到可靠数据传输保证且对传输延时不敏感（如HTTP或FTP），则其应该选择TCP；如果其应⽤程序对延时敏感，希望其数据被尽快的传输（如IP电话或视频），则应该选择UDP，这是由于UDP不使⽤拥塞控制，能够最⼤限度的利⽤⽹络带宽，⽽采⽤UDP需要⽤户在应⽤层⾃⼰实现可靠数据传输功能。

⑤校验
最大负荷情况下变压器低压侧实际电压KV KV u 1003.105.1025.10748.12115max >=⨯-= 最小负荷情况下变压器低压侧实际电压
KV KV u 7.1067.105.1025.10706.6115min <=⨯-=
所选变压器变比满足要求。

9、电力网接线如下图所示，已知Ω=70ij X ，变电所低压母线要求逆调压（最小负荷时电压为额定电压，最大负荷时电压为105%U N ），低压母线额定电压为10KV ，
变压器额定电压为KV 11/%5.22110⨯±。

最大负荷及最小负荷时，归算到高压侧
的实际电压分别为：KV U KV U j j 2.110;1.101min .max .='='。

若i U 不变，求应选择的变
压器分接头和并联电容器的容量。

解：
1、根据最小负荷时的调压要求选择变压器的变比
22.12111102.110min .min .=⨯='=iN j j tJ U U U U 取KV U tJ 5.11505.0110110=⨯+=
变压器变比为
5.10115.115==K 2、根据最大负荷时的调压要求选择补偿电容器的容
量
var 41.145.10)5.101.10105.110(7005.110)(22max .max .max
.M K K U U x U Q j jc ij jc C =⨯-⨯⨯=
'-=
答：变压器变比应选5.10115.115==K ；补偿电容器容量MVAR Q C 41.14=。
