ZDJ9转辙机目录1. ZD(J)9转辙机结构 (1)1.1 ZD(J)9转辙机内部结构 (1)1.1.1 ZD(J)9转辙机的内部结构组成 (1)1.1.2 各部件的作用 (1)1.2 ZD(J)9外部结构 (1)1.2.1 角钢 (4)1.2.2尖端杆 (4)1.2.3 表示连接杆 (4)1.2.4 密贴调整杆 (4)2.设备动作原理 (5)2.1内部动作原理 (5)2.2锁闭解锁转换过程 (5)3.电路原理 (6)3.1动作电路原理 (6)3.2动作电路分析 (6)3.3 1 DQJ励磁及自闭电路 (6)3.4 2DQJ转极电路 (7)3.4道岔转辙机动作电路 (7)4.运维 (9)4.1 日常维护 (9)4.1.1日常养护流程图 (9)4.1.2 日常养护项目 (9)4.1.3 组成人员 (9)4.1.4. 周期 (10)4.1.5 工具仪表 (10)4.1.6 材料 (10)4.1.7 安全操作事项 (10)4.1.8 ZD(J)9道岔设备日常养护作业程序、项目、内容及标准 (10)4.2 集中检修 (12)4.2.1 集中检修流程图 (12)4.2.2 集中检修项目 (12)4.2.3. 组成人员 (13)4.2.4 周期 (13)4.2.5 工具仪表 (13)4.2.6 材料 (13)4.3 故障处理流程 (14)5. 施工 (14)5.1 安装 (14)5.1.1 角钢安装方式 (15)5.2 调试 (16)5.2.1表示缺口的调整缺口处 (16)6. 常见故障 (17)6.1 故障处理程序 (17)6.2常见的表示电路故障数据 (18)6.3 常见道岔表示电路故障分与处理 (19)1. ZD(J)9转辙机结构1.1 ZD(J)9转辙机内部结构1.1.1 ZD(J)9转辙机的内部结构组成ZD（J）9转辙机由左右锁闭（表示）杆、动作杆、底壳、滚珠丝杠副、电机减速器、摩擦连接器、接点组、接线端子、挤脱器等组成，如下图所示。

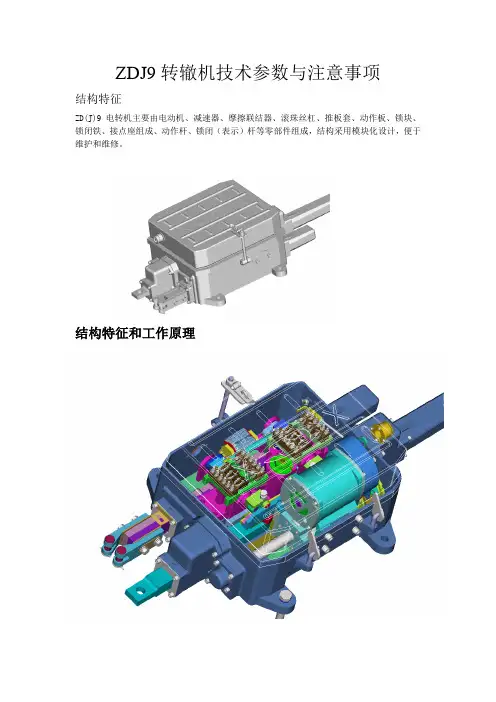

ZDJ9转辙机技术参数与注意事项结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。
结构特征和工作原理辙机整体及部件图。
辙机的外形图见下图及各部分组成 转辙机的分解图转辙机主要零部件外形图电机减速器机盖盖滚珠丝杆 摩擦连接器接点组 接线端子挤脱器交流6线制配线工作原理二号线ZDJ9转辙机技术参数转辙机的维护1．定期清理转辙机内部，做到整洁无杂物。
2．随时检查转辙机内、外部紧固螺栓，保证处于紧固状态。
3．定期检查转辙机内部配线，保证接触良好，无断线，无破损。
4．定期检查自动开闭器接点，保证接触良好，动接点切入深度不小于4mm毫米。
5．定期检查安全开关的安全性，当转辙机插入手摇把时，安全开关常闭接点应能可靠断开，手摇把取出后，非经人工恢复不安全接点不应接通。
6．检查起动片尖端与速动片上平面间隙，保证在0.3---0.8 mm范围内。
7．检查表示杆缺口与锁闭柱（检查柱）间隙，保证第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2 mm，第二牵引点表示杆内检查块与检查的间隙为每侧4mm。
8．定期进行道岔2 mm和4 mm的检测，建议至少每月一次9．定期清理摩擦联结器上传动齿轮与摩擦联结器相联处的油脂，以免渗入摩擦联结器中，影响摩擦性能。
注意事项一、一、四排接点深度可调，二、四排接点深度不可调二、摩擦力的调整：向右旋转増力向左旋转减力每调整一个大约20kg—30kg（196N—294N）三、挤脱柱内部有27片叠黄，每3片为一组注：弹簧最下面一组朝下四、左装与右装的转辙机只要表示干与外部杆件防护筒更换位置即可。

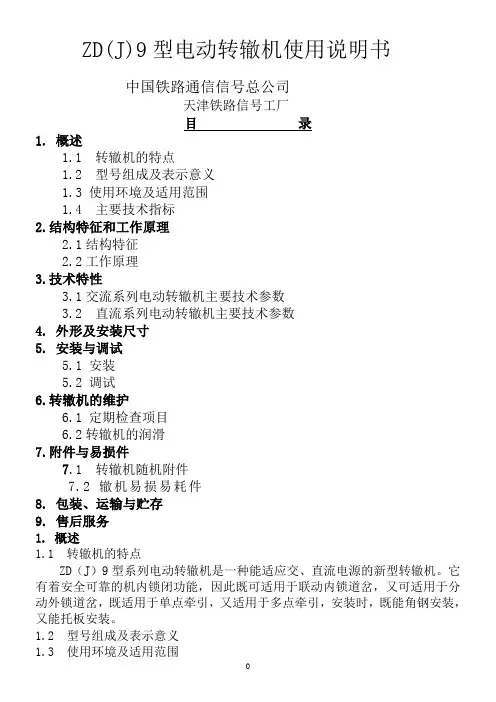

ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。
它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵引，安装时，既能角钢安装，又能托板安装。
1.2 型号组成及表示意义1.3 使用环境及适用范围1.3.1 使用环境ZD （J ）9系列电动转辙机能在下列条件下可靠地工作：大气压力 不低于70 kPa （海拔高度不超过3000m ）周围空气温度 -40 ～ +70°C空气相对湿度 不大于90%（25°C ） 振 动 ≤21 g 周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。
1.3.2. 适用范围ZD （J ）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。
另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。
ZD （J ）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。
1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。
