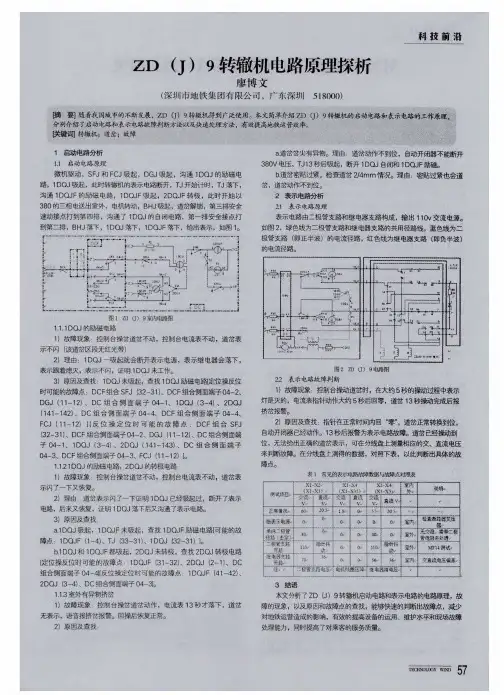

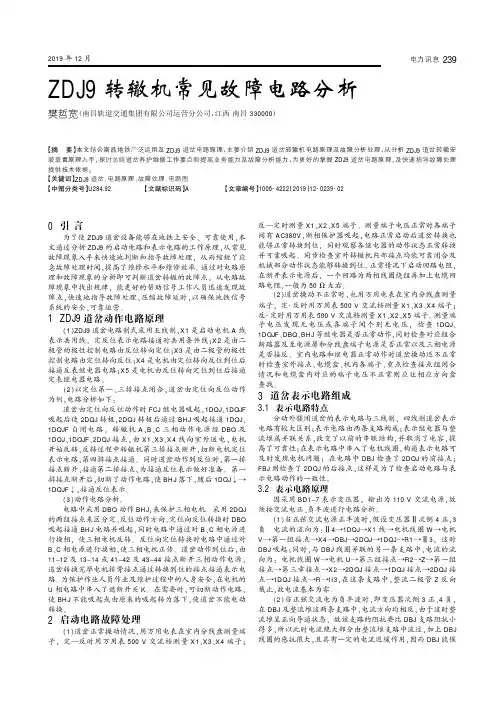

2019年12月ZDJ9转辙机常见故障电路分析樊哲宽（南昌轨道交通集团有限公司运营分公司，江西南昌330000）【摘要】本文结合南昌地铁广泛运用及ZDJ9道岔电路原理，主要介绍ZDJ9道岔转辙机电路原理及故障分析处理，从分析ZDJ9道岔转辙安装装置原理入手，探讨总结道岔养护维修工作要点和提高业务能力及故障分析能力，为更好的掌握ZDJ9道岔电路原理、及快速指导故障处理提供技术依据。
【关键词】ZDJ9道岔；电路原理；故障处理；电路图【中图分类号】U284.92【文献标识码】A【文章编号】1006-4222（2019）12-0239-020引言为了使ZDJ9道岔设备能够在地铁上安全、可靠使用,本文通过分析ZDJ9的启动电路和表示电路的工作原理,从常见故障现象入手来快速地判断和指导故障处理,从而缩短了应急故障处理时间,提高了维修水平和维修效率。
通过对电路原理和故障现象的分析即可判断道岔转辙的故障点,从电路故障现象中找出规律,能更好的帮助信号工作人员迅速发现故障点,快速地指导故障处理,压缩故障延时,以确保地铁信号系统的安全、可靠运营。
1ZDJ9道岔动作电路原理(1)ZDJ9道岔电路制式采用五线制,X1是启动电机A线表示共用线,定反位表示电路接通时共用条件线;X2是由二极管的极性控制电路由反位转向定位;X3是由二极管的极性控制电路由定位转向反位;X4是电机由定位转向反位到位后接通反表继电器电路;X5是电机由反位转向定位到位后接通定表继电器电路。
(2)以定位第一、三排接点闭合,道岔由定位向反位动作为例,电路分析如下:道岔由定位向反位动作时FCJ继电器吸起,1DQJ、1DQJF 吸起后使2DQJ转极,2DQJ转极后通过BHJ吸起接通1DQJ、1DQJF自闭电路,转辙机A、B、C三相动作电源经DBQ及1DQJ、1DQJF、2DQJ接点,由X1、X3、X4线向室外送电,电机开始反转,反转过程中转辙机第三排接点断开,切断电机定位表示电路,第四排接点接通。
浅谈城市轨道ZD（J）9型电动转辙机工作原理及检修维护作者：彭明嘉才让草来源：《科技视界》2014年第30期【摘要】道岔是铁路线路的重要组成部分，因为它的转换，列车才能从一条线路转向另一条线路，而转辙机又是给道岔的转换提供动力的。
所以，道岔转辙机的标准化检修养护在铁路运输中尤为重要。
【关键词】城市轨道；道岔检修；标准化作业0 前言中国已步入城轨时代，为了旅客的出行方便，为了拓展城市空间，各大城市都开始了城轨的建设。
而城轨中的道岔转辙机主要由现在常见的可挤型ZDJ9和S700K组成，一般将ZDJ9道岔转辙机安装在车辆段和停车场内，正线安装S700k型外锁闭道岔转辙机。
1 ZDJ9型电动转辙机的工作原理（1）来自道岔控制电路的电流，经过接点座的接点接至电动机，使电动机旋转。
（2）电动机输出扭矩经减速器放大后，驱动摩擦联接器旋转。
（3）摩擦联接器的摩擦扭矩驱动内摩擦片，内摩擦片通过键联接并驱动滚珠丝杠旋转，丝杠旋转时驱动丝母带动推板套作直线运动。
（4）推板套推动动作杆上的锁块，在锁闭铁的作用下，完成机械的解锁、转换、锁闭。
同时通过推板套上装配的动作板，在表示杆的作用下，完成接点的转换，进而实现电路的通断。
2 ZDJ9型电动转辙机的技术特性对于右伸ZD9/ZDJ9电动转辙机，动作杆锁闭在拉入位，如图1（a）所示。
通电后电机旋转，带动推板套向右运动，动作杆开始解锁。
推板套继续向右运动，推动锁块并带动动作杆一起向右运动，如图1（b）所示。
动作杆行程走完，推板套将锁块压入锁闭铁，将动作杆锁闭在伸出位，如图1（c）所示。
（a）（b）（c）图11.推板套；2.动作杆；3.锁块；4.锁闭铁3 ZDJ9型转辙机的维护检修3.1 检查转辙机的内部状态转辙机内部应保持洁净、干燥，滑动零件上的润滑剂不会对转辙机的功能产生不良影响。
3.2 检查配线线束的状态配线线束必须用合适的电缆夹夹住。
凡已发现绝缘层受损的电线，就务必对配线进行测试：铜芯线有没有受损。
0前言中国已步入城轨时代,为了旅客的出行方便,为了拓展城市空间,各大城市都开始了城轨的建设。
而城轨中的道岔转辙机主要由现在常见的可挤型ZDJ9和S700K组成,一般将ZDJ9道岔转辙机安装在车辆段和停车场内,正线安装S700k型外锁闭道岔转辙机。
1ZDJ9型电动转辙机的工作原理(1)来自道岔控制电路的电流,经过接点座的接点接至电动机,使电动机旋转。
(2)电动机输出扭矩经减速器放大后,驱动摩擦联接器旋转。
(3)摩擦联接器的摩擦扭矩驱动内摩擦片,内摩擦片通过键联接并驱动滚珠丝杠旋转,丝杠旋转时驱动丝母带动推板套作直线运动。
(4)推板套推动动作杆上的锁块,在锁闭铁的作用下,完成机械的解锁、转换、锁闭。
同时通过推板套上装配的动作板,在表示杆的作用下,完成接点的转换,进而实现电路的通断。
2ZDJ9型电动转辙机的技术特性对于右伸ZD9/ZDJ9电动转辙机,动作杆锁闭在拉入位,如图1 (a)所示。
通电后电机旋转,带动推板套向右运动,动作杆开始解锁。
推板套继续向右运动,推动锁块并带动动作杆一起向右运动,如图1(b)所示。
动作杆行程走完,推板套将锁块压入锁闭铁,将动作杆锁闭在伸出位,如图1(c)所示。
(a)(b)(c)图11.推板套;2.动作杆;3.锁块;4.锁闭铁3ZDJ9型转辙机的维护检修3.1检查转辙机的内部状态转辙机内部应保持洁净、干燥,滑动零件上的润滑剂不会对转辙机的功能产生不良影响。
3.2检查配线线束的状态配线线束必须用合适的电缆夹夹住。
凡已发现绝缘层受损的电线,就务必对配线进行测试:铜芯线有没有受损。
绝缘层受损可以缠一些自备的绝缘带以弥补。
在芯线受损情况下,应更换电线,如电动机电线的芯线受损,则应更换电动机。
3.3手摇把连板及手动开关的功能检查当手动开关接通时,挡住手摇把插入孔的连板必须阻止手摇把插入手摇齿轮。
在手摇齿轮与连板之间必须有一定间隙。
手动开关断开时,手摇把必须能顺利地插入。
不经人工操作,不得恢复接通。

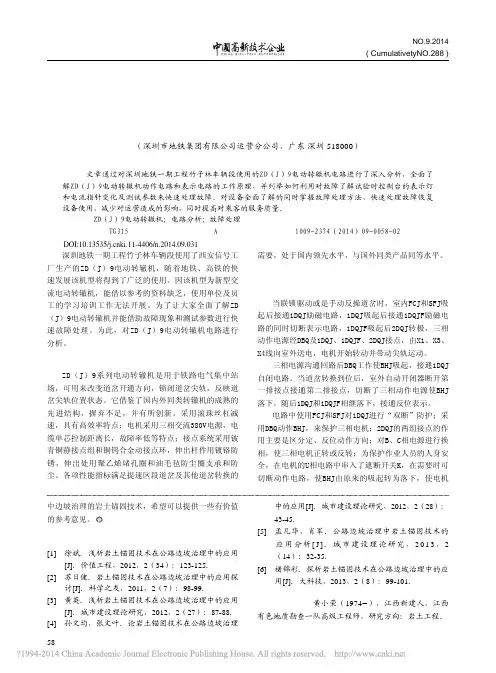

2014年第9期（总第288期）NO.9.2014( CumulativetyNO.288 )深圳地铁一期工程竹子林车辆段使用了西安信号工厂生产的ZD（J）9电动转辙机，随着地铁、高铁的快速发展该机型将得到了广泛的使用。
因该机型为新型交流电动转辙机，能借以参考的资料缺乏，使用单位及员工的学习培训工作无法开展。
为了让大家全面了解ZD （J）9电动转辙机并能借助故障现象和测试参数进行快速故障处理。
为此，对ZD（J）9电动转辙机电路进行分析。
1 ZD（J）9系列电动转辙机介绍ZD（J）9系列电动转辙机是用于铁路电气集中站场，可用来改变道岔开通方向，锁闭道岔尖轨，反映道岔尖轨位置状态。
它借鉴了国内外同类转辙机的成熟的先进结构，摒弃不足，并有所创新。
采用滚珠丝杠减速，具有高效率特点；电机采用三相交流380V电源，电缆单芯控制距离长，故障率低等特点；接点系统采用铍青铜静接点组和铜钨合金动接点环，伸出杆件用镀铬防锈，伸出处用聚乙烯堵孔圈和油毛毡防尘圈支承和防尘。
各项性能指标满足提速区段道岔及其他道岔转换的需要，处于国内领先水平，与国外同类产品同等水平。
2 动作电路分析（以定位第一、三排接点闭合，道岔由定位向反位动作为例）当联锁驱动或是手动反操道岔时，室内FCJ和SFJ吸起后接通1DQJ励磁电路，1DQJ吸起后接通1DQJF励磁电路的同时切断表示电路，1DQJF吸起后2DQJ转极，三相动作电源经DBQ及1DQJ、1DQJF、2DQJ接点，由X1、X3、X4线向室外送电，电机开始转动并带动尖轨运动。
三相电源沟通回路后DBQ工作使BHJ吸起，接通1DQJ 自闭电路。
当道岔转换到位后，室外自动开闭器断开第一排接点接通第二排接点，切断了三相动作电源使BHJ 落下，随后1DQJ和1DQJF相继落下，接通反位表示。
电路中使用FCJ和SFJ对1DQJ进行“双断”防护；采用DBQ动作BHJ，来保护三相电机；2DQJ的两组接点的作用主要是区分定、反位动作方向；对B、C相电源进行换相，使三相电机正转或反转；为保护作业人员的人身安全，在电机的U相电路中串入了遮断开关K，在需要时可切断动作电路，使BHJ由原来的吸起转为落下，使电机ZD（J）9电动转辙机电路分析及故障处理李伟全（深圳市地铁集团有限公司运营分公司，广东深圳 518000）摘要：文章通过对深圳地铁一期工程竹子林车辆段使用的ZD（J）9电动转辙机电路进行了深入分析，全面了解ZD（J）9电动转辙机动作电路和表示电路的工作原理，并列举如何利用对故障了解试验时控制台的表示灯和电流指针变化及测试参数来快速处理故障。
