复合孕育剂厂家

孕育剂生产工艺孕育剂是一种用于辅助孕育的产品，主要作用是促进受精卵的着床和胚胎的发育。

在生产孕育剂的过程中，需要经历以下几个关键步骤：1. 原料准备：选择优质的原料，如动植物组织提取物、激素等，确保其纯度和活性。

按照配方比例准备好所需的原料。

2. 提取和纯化：将原料经过浸提、过滤、浓缩等步骤提取出有效成分，并进行纯化处理，去除杂质和无效成分。

3. 混合和配置：将提取得到的有效成分按照一定的配方比例进行混合，并进行适当的调节，以达到理想的药效。

4. 灭菌和杂质检测：对混合好的制剂进行灭菌处理，以防止细菌和其他微生物的污染。

同时，还要对制剂进行杂质检测，确保其质量符合相关的标准和规定。

5. 包装和储存：将完成生产的孕育剂进行适当的包装，以保护其免受外界因素的影响，并延长其保质期。

然后将包装好的产品储存到指定的仓库中，待销售或分发。

在整个生产过程中，需要严格控制各个环节的操作和质量，确保孕育剂的安全性和有效性。

为此，可以采取以下措施：1. 严格执行GMP规范：遵循良好的生产规范，确保生产过程的标准化和规范化。

2. 引入先进的生产设备：使用先进的提取、混合和包装设备，以提高生产效率和产品质量。

3. 进行严格的质量控制：制定严格的质量控制标准和检测方法，对原料、中间产品和最终产品进行检测，确保其符合要求。

4. 培训员工：对操作人员进行专业培训，确保其掌握相关的操作技能和质量控制知识，减少人为操作失误和工艺变异的发生。

通过以上的生产工艺和质量控制措施，可以保证孕育剂的质量和有效性，为客户提供更好的产品。

同时，还需要对生产过程进行持续改进，对产品进行跟踪监测和评估，以不断提高产品的品质和竞争力。

不同孕育剂在铸造中有什么作用 (一)随着铸造技术的不断发展，孕育剂在铸造中发挥着越来越重要的作用。

孕育剂是一种在铸造过程中添加的化学物质，它能够改善铸件的质量和性能，提高铸造生产效率，对铸造工艺和质量起到重要的影响。

本文将分别介绍几种常用的孕育剂及其作用。

1. 排气剂排气剂是一种通过促使气体向上排出减少气孔的孕育剂。

在熔融金属铸造过程中，金属液和气体在凝固过程中分离出来，气体随着凝固面上升逃逸，常导致铸件气孔，而排气剂添加在铸型里能够辅助气体排出，有效减少铸件的气孔。

2. 膨胀剂膨胀剂是一种能够增加熔融金属体积、降低密度的孕育剂。

将这种剂料加入到铸型中可使熔融金属有更好的流动性和润湿性，减少熔体凝固过程中铸件与模型之间的挤压变形，防止相邻金属粒子之间结合，从而使铸件表面光洁、饱满，是铸件制作的重要孕育剂。

3. 稀土孕育剂稀土孕育剂是一种铸造助剂，由稀土元素组成，能够对金属的化学性能、物理性能、机械性能有所提升。

特别是应用于铸铁的生产中，稀土孕育剂能够使铸铁的强度、韧性、热处理性等性能明显提高，同时也可以起到抗疲劳、耐热、耐腐蚀等作用。

4. 硅铁孕育剂硅铁孕育剂分为硅铁和铁硅合金两种，可以增加铸铁的韧性和塑性，同时具有一定的抗老化性和抗疲劳性。

此外，硅铁孕育剂还可以降低金属液的表面张力和粘度，提高铸件的表面平整度和减少毛刺、砂眼，改善铸件的表面质量。

总之，孕育剂在铸造中具有非常重要的作用，合理的添加孕育剂能够提高铸件的质量和性能、降低生产成本和加工难度。

当然，孕育剂的选择和添加量需要根据具体情况进行，要考虑到铸造材料、铸型砂、模具、加热冷却方式等因素。

只有在实践中不断总结并且进行技术创新，才能不断提高铸造的质量和效率。

孕育剂、球化剂是球化处理过程中最重要的材料，除了质量稳定外，选择合适的它们还需要考虑以下几种因素。

下面由孕育剂厂家马鞍山京华实业公司为您介绍下吧，希望能对您有些帮助。

球化处理温度：如果球化处理温度>1480℃，球化反应会比较剧烈，进而造成较低的镁吸收率。

为了使球化反应平稳，则可选择钙含量相对较高的球化剂。

如果球化温度<1480℃，则可以使用钙含量相对低一点的球化剂。

处理包尺寸：如果处理包的高径比为1:1，则由于镁蒸汽的散失会导致镁吸收率的降低，建议使用钙含量较高的球化剂。

如果处理包的高径比为2:1，则球化反应会比较平稳，镁蒸气会扩散到铁液中，镁吸收率得到提高。

球化处理工艺：如果不使用盖包法，那么球化反应产生的烟雾就会进入到大气中，并且会产生刺眼的白光。

为了使球化反应平稳，可以采用低镁高钙的球化剂。

如果使用盖包法工艺，铁液不会飞溅，并且产生的烟雾较少，可使用高镁低钙的球化剂，以减少加入量，降低球化成本。

处理重量：如果处理铁液的重量小于500kg，那么可使用粒度较小的球化剂，推荐使用粒度12mm以下的球化剂。

如果处理铁液的重量在500~1000kg，可使用粒度较大的球化剂，如粒度为3~25mm的球化剂。

如果处理铁液的重量大于1000kg，则可以使用4~32mm的球化剂。

硅含量：如果铸造产品的工艺出品率较低或者废品率较高，想通过多加回炉料和废钢的方式进行熔炼，而最终铸件对铁水的硅含量有严格要求。

在孕育量没法进一步降低的前提下，可使用低硅球化剂进行处理，这样可使回炉料多加8%~15%，可降低铸造厂的生产费用。

原铁液硫含量：如果原铁液硫含量较高，如果不进行脱硫处理，则需要高镁高稀土的球化剂，并且加入量会较高，如果原铁液的硫含量较低，则可以使用低镁低稀土的球化剂，且加入量会较低，低镁低稀土的球化剂成本也会比较便宜。

马鞍山京华实业公司是炼钢、铸造用增碳剂、煅后石油焦以及石墨化增碳剂，孕育剂，碳化硅等专业生产厂家。

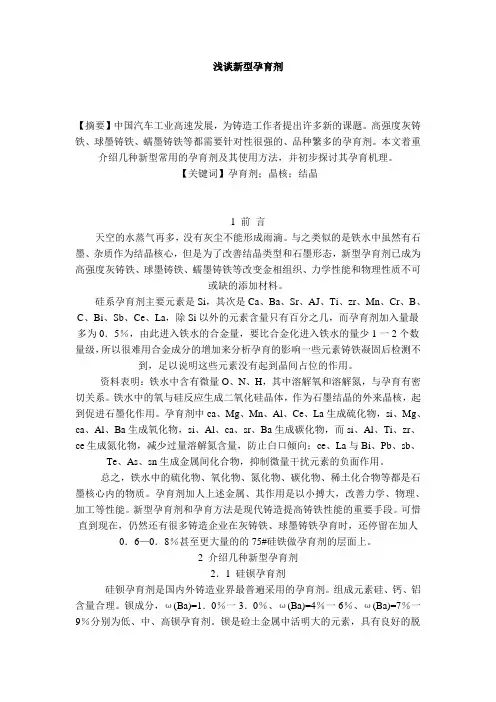

浅谈新型孕育剂【摘要】中国汽车工业高速发展，为铸造工作者提出许多新的课题。

高强度灰铸铁、球墨铸铁、蠕墨铸铁等都需要针对性很强的、品种繁多的孕育剂。

本文着重介绍几种新型常用的孕育剂及其使用方法，并初步探讨其孕育机理。

【关键词】孕育剂；晶核；结晶1 前言天空的水蒸气再多，没有灰尘不能形成雨滴。

与之类似的是铁水中虽然有石墨、杂质作为结晶核心，但是为了改善结晶类型和石墨形态，新型孕育剂已成为高强度灰铸铁、球墨铸铁、蠕墨铸铁等改变金相组织、力学性能和物理性质不可或缺的添加材料。

硅系孕育剂主要元素是Si，其次是Ca、Ba、Sr、AJ、Ti、zr、Mn、Cr、B、C、Bi、Sb、Ce、La，除Si以外的元素含量只有百分之几，而孕育剂加入量最多为0．5％，由此进入铁水的合金量，要比合金化进入铁水的量少1一2个数量级，所以很难用合金成分的增加来分析孕育的影响一些元素铸铁凝固后检测不到，足以说明这些元素没有起到晶间占位的作用。

资料表明：铁水中含有微量O、N、H，其中溶解氧和溶解氮，与孕育有密切关系。

铁水中的氧与硅反应生成二氧化硅晶体，作为石墨结晶的外来晶核，起到促进石墨化作用。

孕育剂中ca、Mg、Mn、Al、Ce、La生成硫化物，si、Mg、ca、Al、Ba生成氧化物，si、Al、ca、sr、Ba生成碳化物，而si、Al、Ti、zr、ce生成氮化物，减少过量溶解氮含量，防止白口倾向；ce、La与Bi、Pb、sb、Te、As、sn生成金属间化合物，抑制微量干扰元素的负面作用。

总之，铁水中的硫化物、氧化物、氮化物、碳化物、稀土化合物等都是石墨核心内的物质。

孕育剂加人上述金属、其作用是以小搏大，改善力学、物理、加工等性能。

新型孕育剂和孕育方法是现代铸造提高铸铁性能的重要手段。

可惜直到现在，仍然还有很多铸造企业在灰铸铁、球墨铸铁孕育时，还停留在加人0．6—0．8％甚至更大量的的75#硅铁做孕育剂的层面上。

2 介绍几种新型孕育剂2．1 硅钡孕育剂硅钡孕育剂是国内外铸造业界最普遍采用的孕育剂。
