2017-2018年河南省郑州外国语中学九年级(上)期中物理试卷和答案

2017—2018学年度第一学期九年级物理期中检测试卷一、选择题（每小题只有1个正确选项。

每小题2分，合计50分）1.把干净的玻璃板吊在弹簧测力计的下面,读出测力计的示数。

使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板。

弹簧测力计的示数会增大，与这一现象说明物理知识相同的是（）A.粘在手上的水甩都甩不干净B.吸盘吸附在光滑桌面上拉都拉不开C.转动的电风扇的叶片极易吸附灰尘D.梳子梳头发时头发会梳子飘起来2.在烧瓶内盛少量的水，给瓶内打气，当瓶塞跳起来时看到瓶内出现白雾；当瓶内出现白雾后立即塞住瓶口，又往瓶内打气，白雾又会消失不见。

下列解释正确的是（）A.瓶塞跳起来时瓶内的空气对瓶塞做功，空气内能减小，瓶里面的空气液化成白雾B.瓶塞跳起来时瓶内空气对瓶塞做功，空气内能增大，瓶底水汽化成白雾C.打气筒压缩瓶内空气做功，空气内能增大，瓶底水汽化成白雾D.本实验可以同时说明气体膨胀对外做功内能减小，压缩气体对气体做功气体内能增加3.（示例）某太阳能电池工作的效率是16%。

意义：该太阳能电池可以把16%的太阳能转化为电能，则下列说法正确的是（）A.某电动机工作的效率是83% 意义：该电动机可以把83%的机械能转化为电能B.某锂电池充电时的效率是99% 意义：该锂电池充电时可以把99%化学能转化为电能C.某柴油机工作的效率是35% 意义：该柴油机可以把35%的化学能转化为内能D.某电热器工作的效率是87% 意义：该电热水器可以把87%的电能转化为水的内能4.下图所示的某单缸四冲程汽油机说法正确的是（）A.飞轮惯性完成冲程的是甲、乙、丁 D.丙图中气缸内气体温度会上升B.四冲程内燃机在一个工作循环中工作过程依次是丁丙甲乙C.飞轮转速3000转/min，则该汽油机1s钟能做功25次5.关于比热容、热量、温度，下列说法中正确的是（）A.比热容跟物体吸收或放出的热量有关 C.物体吸热后温度不一定会上升，热量会增大B.比热容是物质自身的性质，与质量、变化的温度和吸收或放出的热量均无关D.物体内能增加一定是吸收了热量6.如图所示，取两个相同的验电器A和B，使A与丝绸摩擦过的玻璃棒接触，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

2018年河南省新乡市名校联考九年级（上）期中物理试卷一、填空题（每空l分，共14分）1.“歼 ”是我国自主研制的新一代隐身重型歼击机，具有卓越的机动性能，当它在空中加速向下俯冲时，动能________，重力势能________．（选填“增大”、“不变”或“减小”）2.对人体安全的电压是________ ，当通过人体的电流超过时，就会有生命危险，据此可知人体是________（填“导体”或“绝缘体”）．3.小红同学的妈妈单独用电压力锅炖排骨时，如图所示的电能表转盘在1 内转了转，小明推算出电压力锅的电功率是________，若该电压力内锅在这1 产生的热量由天然气灶提供，需完全燃烧________ 天然气．（不计能量损失，天然气热值约为 . 1 ）4.电炉是利用电流的________工作的，电炉丝断了，去掉后，仍然接在原来的电源两端，则在相同时间内产生的热量与原来产生的热量之比为________．5.小芳把标有“ ”的灯泡和“ ”的灯泡串联接入电路，若使其中一个灯泡正常发光时，正常发光的灯为________，此时电路消耗的总功率为________．6.有、两个带电体，若与相互排斥，而又与带正电的相互吸引，那么一定带________电，与一定能相互________．（填“排斥”“吸引”）7.某实验小组利用一个阻值为的电阻设计了一个测未知电阻的电路，如图甲所示，他们发现两个电表的指针偏转角度相同，如图乙所示，则________，电源电压________．二、选择题（每小题2分，共16分．第8～13题为单项选择；第14～15题为双项选择，少选1分，多选或错选0分．）8.质量和温度都相同的铜块和水，使它们分别放出相同的热量后，将铜块迅速投入水中后，他们的内能变化正确的是（）A.铜块的内能增大，水的内能减小B.铜块的内能减小，水的内能增大C.铜块和水的内能都增大D.铜块和水的内能都减小9.如图所示，甲、乙是两个完全相同的网球．在同一高度以大小相等的速度，将甲球竖直向下抛出、将乙球竖直向上抛出，不计空气阻力，则下列说法正确的是（）A.甲球在空中下落时，重力势能增大，动能减小B.乙球上升过程中，重力势能转化为动能C.抛出时甲、乙两球的机械能相等D.抛出时甲球的动能小于乙球的动能10.电控调光玻璃能根据光照强度自动调节玻璃的透明度．其原理是：光照增强，光敏电阻阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，是定值电阻，如图所示电路图中符合要求的是（）A. B.C. D.11.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A.开亮的灯越多，总电阻越大，总功率越大B.开亮的灯越少，总电阻越大，总功率越小C.开亮的灯越多，总电阻越小，总功率越小D.开亮的灯越少，总电阻越小，总功率越大12.原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断．发生这一现象的原因可能是（）B.台灯短路A.台灯的功率太大C.插座处短路D.台灯的灯丝断了13.如图所示电路中，电源电压不变，为定值电阻，为滑动变阻器（、为其两端点）．闭合开关，当滑片在某一端点时，电流表示数为 .1 ，消耗的电功率为；当滑片移动至某一位置时，电流表示数为 . ，消耗的电功率为1. ．则当滑片从移到的过程中（）A.电流表示数变化了 .B.电压表示数变化了C.电路消耗的总功率变化了D.消耗的电功率变化了14.小灯泡的额定电压为，它的图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片移至端，闭合开关，电压表示数为1. ；再将滑片向左移动直到电压表示数为．已知电源电压恒定，滑动变阻器的铭牌上标有“1 ”．下列说法中正确的是（）A.电源电压为 .B.小灯泡的额定功率为1.C.小灯泡正常发光时，滑动变阻器接入电路的阻值为D.小灯泡正常发光时，滑动变阻器消耗的电功率为 .15.如图所示的电路中，电源两端的电压保持不变．闭合开关后，滑动变阻器的滑片向右移动，下列说法中正确的是（）A.电流表与电流表的示数之差不变B.电压表与电流表的示数之比保持不变C.电流表的示数变小，电压表的示数变大D.电流表的示数变小，电压表的示数不变三、作图题（每题2分，共计4分）16.连接实物图，要求灯泡和灯泡并联，电流表测灯泡电流．17.在如图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．四、实验探究题（18题6分、19题5分、20题9分，共计20分）18.小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示．1 在图1所示的实物电路中连接有错误的是________；小亮将电路连接无误后开始实验，在闭合开关前，应使滑动变阻器的滑片置于________ 端；（选填“ ”或“ ”）在此实验中，为达到实验目的，每次应更换不同的电阻，并移动滑动变阻器的滑片，改变其连入电路的阻值，目的是使________ 表的示数保持不变；在实验过程中，当滑动变阻器的滑片移到某点时，发现两电表的示数如图甲、乙所示，则此时小亮所使用的电阻为________；小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图象，如图所示．请你根据图象判断，若电源电压1 保持不变，滑动变阻器的最大阻值为，那么更换的电阻的最大值为________，此时通过该导体的电流为________ ．19.某同学在做研究影响物质吸热多少的因素的实验时，得到如下的数据表：1 本实验中吸收热量的多少是通过________来确定．分析第1、次实验数据，可归纳得出的结论是：相等质量的________ 物质，升高相同的温度，吸收的热量________．（填“相同”或“不同”）分析________次实验数据，可归纳得出的结论是：质量相同的同种物质，温度升高的度数越多，吸收的热量就越多．请写出一例你所学过的与上述实验采用的研究方法相同的实验．20.某学习小组在测定“小灯泡的电功率”的实验中，电源由三节新干电池串联组成，小灯泡额定电压为 . 、电阻约为1 ．1 某同学将图1甲中的实物电路连接好后，移动滑动变阻器发现灯泡较暗且亮度不变，这位同学的错误是________．重新连接电路后移动滑片，电压表示数如图1乙所示，此时滑动变阻器两端的电压为________ ；如果要使灯泡正常发光，应该向________（选填“ ”或“ ”）移动滑动变阻器的滑片．小菁同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成如图1丙所示的图象，根据图象信息，可计算出小灯泡的额定电功率是________．小白同学实验中电流表和电压表指针偏转情况，如图所示，则出现的问题是________．小明在实验中，由于电路中某一处有故障，当闭合开关时，出现下列现象，在实验中，小章同学发现当小灯泡两端电压减小时，它的亮度随之减弱，测量的小灯泡电阻也相应减小，造成这一变化的合理解释是________．A.导体电阻与导体两端的电压有关B.根据欧姆定律，电流一定时，导体的电阻与电压成正比C.电压减小时，通过小灯泡的电流不变，电阻变小D.电压减小时，小灯泡亮度变暗，温度变低，电阻变小在实验中，小虎同学不慎将电压表和电流表互换了位置，则小灯泡将________ （填“不亮”“很亮”“正常发光”或“烧毁”）五．综合应用题（21题7分、22题9分，共计16分）21.小刚观察了市场上的“测重仪”后，画出了如图所示的原理图：为托盘，为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，位于的最上端．已知，的最大阻值为，电源电压恒为．问：1 图中的质量表应该用什么电表改装？________．当开关闭合，不称量物体时，通电电阻消耗的电能是多少？当称量物体质量达到最大值时，消耗的功率是多少？22.表是一台常用的电热饮水机的铭牌数据，如图是它的电路原理图，它有加热和保温两种工作状态．1 请说明温控开关接通时，饮水机是处于加热状态还是处于保温状态？在加热状态下，饮水机正常工作时电路中的电流是多大？晚上，由于是用电高峰期，该电热饮水机的实际工作电压只有，若它的电阻不变，加热效率为，求将满热水箱的水从加热到需要多长时间？（已知水的密度为1.1 ，比热容是 . 1 ）答案1. 【答案】增大,减小【解析】判断“歼 ”在空中加速向下俯冲时动能和重力势能的变化，从动能和重力势能大小的影响因素考虑．1 动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举的高度．质量越大，高度越高，重力势能越大．【解答】解：“歼 ”在空中加速向下俯冲时，质量不变，速度不断增大，动能增大．高度不断减小，重力势能不断减小．故答案为：增大；减小．2. 【答案】不高于,导体【解析】 1 对人体的安全电压是不高于．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．【解答】解：人体安全电压不高于；人体加在一定电压下有电流通过，说明人是导体．故答案为：不高于；导体．3. 【答案】 . , . 1【解析】 1 表示的是电路中每消耗1 的电能，电能表的转盘转，求出转盘转电路中消耗的电能，然后根据求出电压力锅的功率；利用求出电压力锅在1 内产生的热量；由题知放，再利用求出需要完全燃烧天然气的质量．放【解答】解：1 转盘转动转消耗电能：. ，电压力锅的功率：. .；电压力锅在1 内产生的热量：1 . 1 ；由题知放 . 1 ，由放得需要天然气：放 ... 1 ．故答案为： . ； . 1．4. 【答案】热效应,【解析】 1 电流的三个效应：电流通过导体要发热的电流热效应；电流通过导电的液体会使液体发生化学变化而产生新的物质的电流的化学效应；电流流过导体时导体周围产生磁场的电流磁效应．电炉丝断了，去掉后，电阻变为原来的，知道仍然接在原来的电源两端，所加电压不变、通电时间不变，利用分析判断．【解答】解： 1 电炉是通过电流在发热体上将电能转化成内能而工作的，它是利用电流的热效应制成的；电炉丝断了，去掉了，现在电炉丝和原来的电炉丝的电阻关系：现在原来，电流通过电炉丝做功消耗电能全部转化为内能，所以，仍然接在原来的电源两端，所加电压相等，所以在相同时间内产生的热量与原来产生的热量之比：现在原来现在原来原来现在．故答案为：热效应；．5. 【答案】, .【解析】已知灯泡的额定电压和额定功率，根据公式求出两灯泡的额定电流，根据欧姆定律求出两灯泡的电阻；两电阻串联，且使其中一个灯泡正常发光，能正常发光的灯泡为额定电流较小的灯泡，此时电路中的电流为额定电流中较小的，根据电阻的串联和欧姆定律求出电源的电压，根据求出此时电路消耗的总功率．【解答】解：由可得，两灯泡的额定电流分别为：1 ， . ，由可得，两灯泡的电阻分别为：，.1 ，因串联电路中各处的电流相等，且使其中一个灯泡正常发光，所以，正常发光的灯为额定电流较小的，此时电路中的电流 . ，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：. 1 ，此时电路消耗的总功率：. . ．故答案为：； . ．6. 【答案】负,吸引【解析】同种电荷相互排斥，异种电荷相互吸引，则由电荷间的相互作用可知可知的电性及与间的相互作用．【解答】解：∵ 与带正电的相互吸引，说明、带异种电荷，∴ 带负电；而与相互排斥，说明和带同种电荷，∴ 带负电；而带正电，所以与带异种电荷相互吸引．故答案为：负；吸引．7. 【答案】, .【解析】 1 根据串联电路中各用电器顺次连接和并联电路中各用电器并列连接判断电路的连接方式；本题中电流表量程不明，但根据电流表连入电路情况知，电流表测量干路的电流，电流表测量通过支路的电流．的示数应大于的示数．根据指针的偏转情况可以判断用的是的量程，用的是 . 的量程．通过观察指针所指位置结合欧姆定律即可读数解答．【解答】解：由图可知：两个电阻并联，电流表测干路电流，电流表测的电流．根据并联电路电流规律可知：干路电流大于支路电流．因此电流表使用的是的量程，电流表使用的是 . 的量程．量程的分度值是 .1 ，所以的读数是1. ；. 量程的分度值是 . ，所以的读数是 . ．根据并联电路电流规律：可知，灯的电流： 1. . 1.1 ．据欧姆定律可知，的电压是： 1.1 . ；因为并联，所以电源电压是 . ；故的电阻是： ..；故答案为：； . ．8. 【答案】A【解析】解决此题要知道发生热传递的条件是有温度差，热量由高温物体传向低温物体；铜块的比热容小于水的比热容，由热量的变形公式可知，当热量、质量相同时，比热容小的温度变化大．【解答】解：质量和温度相同的铜块和水，使它们分别放出相同的热量后，由公式可知，铜块降低的温度大；即水的温度高于铜块的温度，二者放在一起后，热量由水传向铜块，故铜块内能增大，水的内能减小；故选．9. 【答案】C【解析】 1 动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．机械能动能+势能．【解答】解：、甲球在空中下落时，甲球质量不变，速度增大，动能增大；高度减小，重力势能减小．不符合题意．、乙球上升过程中，乙球质量不变，速度减小，动能减小；高度增大，重力势能增大．乙球上升时，动能转化为重力势能．不符合题意．、抛出时甲乙两球质量相等，速度相等，动能相等；高度相等，重力势能相等；都没有发生弹性形变，都不具有弹性势能．所以机械能动能+重力势能，所以机械能相等．符合题意．、抛出时甲乙两球质量相等，速度相等，动能相等．不符合题意．故选．10. 【答案】A【解析】具有根据光照强度自动调节玻璃透明度的功能．且光照增强，通过电路中的电流降低玻璃两端的电压，从而降低玻璃透明度；所以应与一电阻并联，这一电阻应是在光照增强时，它两端的电压减小．【解答】解：、选项中的电路图，光敏电阻与定值电阻串联连接，根据串联电路的分压原理知：阻值变小，分得的电压也变小，而光敏电阻的阻值随光照的增强会变小，所以在光照增强时，电路中的光敏电阻两端的电压变小，定值电阻两端的电压变大；而光照增强时，应使玻璃透明度下降；玻璃透明度在玻璃两端的电压降低时会下降；所以玻璃应与两端电压变小的电阻并联，即玻璃应与光敏电阻并联；所以选项符合要求；、选项中，玻璃与电源并联，它两端的电压不变，不符合题干的要求．故选．11. 【答案】B【解析】照明电路中各用电器是并联的，电阻越并越小，小于其中的任一个；家庭电路的电压等于各用电器的额定电压，因此各用电器都是在额定电压下工作的，即实际功率等于额定功率，再根据电路中总功率等于各用电器额定功率之和进行判断．【解答】解：家庭里各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；反之，开亮的灯越少，并联的支路越少，总电阻越大；∵家庭电路的电压等于各用电器的额定电压，∴各用电器的实际功率等于额定功率，又因为电路中的总功率等于各用电器的实际功率之和，开亮的灯越多，电路消耗的总功率越大；反之开亮的灯越少，电路消耗的总功率越小．故选．12. 【答案】B【解析】保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路．【解答】解：由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯的插头处有短路．故选．13. 【答案】C,D【解析】分析电路的连接方式，根据电流表示数判断某一端点是还是，利用电源电压不变和串联电路的特点列等式，分别求出电源电压和电阻的值，当滑片于、点时，根据电路的连接情况计算电流表和电压表的示数变化情况，由计算电路的总功率及消耗的功率变化情况，据此解题．【解答】解：由题可知，闭合开关，当滑片在某一端点时，电流表示数为 .1 ，当滑片移动至某一位置时，电流表示数为 . ，这表明某一端点为点，即滑片于点时，电流表示数最小为 .1 ；由图可知，与串联，当于点时，全部接入电路，电压表测两端的电压，消耗的电功率为；根据串联电路的电压规律和可得，电源电压：.1①.当滑片移动至某一位置时，电流表示数为 . ，消耗的电功率为 1. ，根据串联电路的电压规律和可得，电源电压：. .②.由①②可解得： 1 ，；当滑片于点时，接入电路的阻值为，电压表示数为，电路为的简单电路，电流表的最大示数： . ，电压表的最小示数：，电路消耗的最大总功率： 1 . . ，消耗的最大电功率： . ；当滑片于点时，全部接入电路且与串联，电压表测的电压，电路中电流最小为 .1 ，即电流表的最小示数： .1 ，1 ，两端的电压即电压表示数：.电路消耗的最小总功率： 1 .1 1. ，消耗的最小电功率： .1 . ，所以，当滑片由滑至端时：、电流表示数变化： . .1 . ，故错误；、电压表示数变化： 1 1 ，故错误；、电路消耗的总功率变化： . 1. ，故正确；、消耗的电功率变化： . . ．故正确．故选．14. 【答案】A,B,C【解析】 1 当滑动变阻器的滑片移至端时，滑动变阻器的最大阻值和的灯泡串联，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压；由图象可知电压表的示数为时对应的电流，根据求出灯泡的额定功率，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻，根据求出此时滑动变阻器消耗的电功率．【解答】解： 1 当滑动变阻器的滑片移至端时，滑动变阻器的最大阻值和灯泡串联，由图象可知，当电压表示数为1. 时，电路中的电流 . ，由可得，滑动变阻器两端的电压：滑滑. 1 ，因串联电路中总电压等于各分电压之和，所以，电源的电压：滑1. . ，故正确；由图象可知，灯泡两端的电压为时，电路中的电流 . ，因额定电压下灯泡的实际功率和额定功率相等，所以，灯泡的额定功率：额额. 1. ，故正确；此时滑动变阻器两端的电压：滑额. 1. ，滑动变阻器接入电路中的电阻：滑滑 ..，故正确；滑动变阻器消耗的电功率：滑滑1. . . ，故不正确．故选．15. 【答案】A,D【解析】、分析电路的连接及电表测量的量，由并联电路电压的规律判断电压表示数的变化；根据并联电路电流的规律和欧姆定律，确定通过的电流的变化；、根据滑片向右移动时的电阻变化结合并联电阻的规律，由欧姆定律确定电压表与电流表的示数之比的变化；、由结合欧姆定律判断电流表的示数变化；由电压表测量电源电压作答．【解答】解：、原电路中，与并联，电流表测通过的电流，测总电流，电压表测电源电压，故电压表示数不变，故选项错误；因的电压始终为电源电压保持不变，根据欧姆定律，通过的电流不变；根据并联电路电流的规律，电流表与电流表的示数之差即为通过的电流保持不变，选项正确；、根据欧姆定律，电压表与电流表的示数即为并联的电阻，因滑片向右移动，的电阻变大，根据并联电阻的规律，总电阻变大，故选项错误；、由知，并联的总电阻变大，根据欧姆定律，所以总电流变小，即的示数变小，而电压表示为电源电压保持不变，故选项正确．故选．16. 【答案】解：电流表与灯泡串联后再与灯泡并联，然后与电源和控制电路的开关串联组成电路即可，如下图所示：【解析】由题意可知，两灯泡串联，电流表测灯泡电流说明电流表与灯泡串联，然后与电源和控制电路的开关串联组成电路．【解答】解：电流表与灯泡串联后再与灯泡并联，然后与电源和控制电路的开关串联组成电路即可，如下图所示：17. 【答案】解：首先辨别上面三根线地线、火线、零线．1 灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．【解析】 1 灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．【解答】解：首先辨别上面三根线地线、火线、零线．1 灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．18. 【答案】电流表正负接线柱接反了; ; 电压; 1 . ; , .1【解析】 1 实物连接图中找错误之处，主要从电压表、电流表、滑动变阻器的正确使用上考虑．; 在闭合开关前，为了保护电路，应使滑动变阻器接入阻值处于最大阻值处；;在此实验中实验目的是通过导体的电流跟导体电阻的关系，根据控制变量法可知应控制的物理量和改变的量．; 根据甲、乙读出电压表和电流表的示数，根据公式求出导体的电阻．; 由图象计算出电阻两端的电压和电阻最大是的电流．【解答】解： 1 由图1知，电流表的正负接线柱接法错误，电流从负接线柱流入，正接线柱流出了；; 由图知，滑动变阻器的下面接了左边的接线柱，为了保护电路，在闭合开关前，应使滑动变阻器的滑片移至最右端即端，使其阻值最大；; 本实验目的是探究导体的电流跟电阻的关系，根据控制变量法，应只改变导体的电阻，控制电阻两端的电压不变，所以为达到实验目的．; 图甲电压表的路程为，分度值为 .1 ，示数为. ；图乙，电流表的路程为 . ，分度值为 . ，示数为 . ；1 . ．; 由图象知，当电阻为时，对应的电流为 . ，所以电阻则 ..两端的电压 . ；由图象知更换的电阻的最大值为时，电流 .1 ．19. 【答案】加热时间; 不同,不同; 、; 控制变量法；研究影响滑动摩擦力大小因素的实验．【解析】 1 在此实验中，液体吸收热量的多少是通过加热时间来比较的；; 纵向比较表中相关数据，找出不变的量与变化的量，分析数据得出结论；; 因为得出的结论是：质量相同的同种物质，升高的度数越多，吸收的热量就越多，可找质量相同，物质种类相同，升高的温度不同，吸收的热量不同的两组数据；; 本实验用到控制变量法，如研究影响滑动摩擦力大小因素的实验．【解答】解： 1 在此实验中，需要用相同的酒精灯或电加热器对物质进行加热，液体吸收热量的多少是通过加热时间来比较的，加热时间越长，吸收的热量越多；; 纵向比较表中1、数据，质量相同，升高的温度相同，物质种类不同，吸收的热量不同，可归纳得出的结论是：相同质量的不同物质，升高相同的温度，吸收的热量不同；; 要得出的结论“质量相同的同种物质，升高的度数越多，吸收的热量就越多”，应找质量相同，物质种类相同，升高的温度不同，吸收的热量不同的两组数据，所以可分析的数据是第、次实验数据；; 本实验用到了控制变量法，在研究影响滑动摩擦力大小因素的实验中也用到这个研究方法：在研究影响滑动摩擦力大小与压力的关系时，要控制接触面的粗糙程度不变；在研究影响滑动摩擦力大小与接触面粗糙程度的关系时，要控制压力大小不变；20. 【答案】滑动变阻器接入了下面两个接线柱; . ,; . ; 电流表的量程选择过大; 灯泡断路,灯泡短路; D; 不亮【解析】 1 根据电路中的电流分析；; 根据图乙所示电压表确定电压表的量程与分度值，由电压表指针位置读出电压表示数；根据电压表示数与灯泡额定电压间的关系，由滑动变阻器在电路中的接法判断滑片的移动方向；; 由图象找出灯泡额定电压所对应的电流，然后用公式求出灯泡的额定功率．; 由图可知，电流表的指针偏转太小，说明量程选择太大．; 由实验现象可电路中出现了何种故障及故障部位；; 影响电阻大小的因素有：导体的材料、长度、横截面积和温度；对大多数导体来说，温度越高，电阻越大．; 电压表与电流表位置颠倒，电压表电阻很大，电流很小，不能使灯泡发光．。

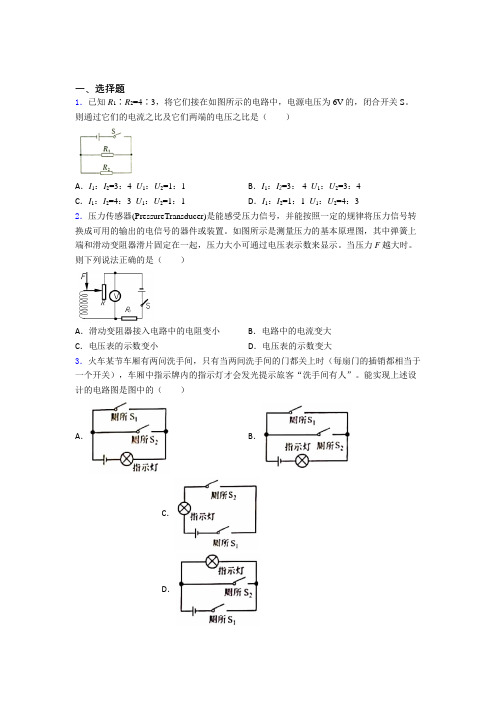

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．压力传感器(PressureTransducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

如图所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器滑片固定在一起，压力大小可通过电压表示数来显示。

当压力F越大时。

则下列说法正确的是（）A．滑动变阻器接入电路中的电阻变小B．电路中的电流变大C．电压表的示数变小D．电压表的示数变大3．火车某节车厢有两问洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。

能实现上述设计的电路图是图中的（）A．B．C．D．4．在击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关S甲，乙方的指示灯L 乙就会亮；当乙方的剑击中甲方时，相当于闭合开关S乙，甲方的指示灯L甲就会亮；双方同时击中对方时，双方的指示灯都亮。

下列四个选项图中符合这种原理的电路是（）A．B．C．D．5．用毛皮摩擦过的塑料尺能吸引纸屑，此现象说明（）A．物质是由分子组成的B．带电体能吸引轻小物体C．分子是带电的粒子D．分子间存在着吸引力6．如图所示的串联电路中，“○”处可以连接电流表或电压表测量电路中的电流或电压，则以下对“○”处判断正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a和b都是电流表D．a和b都是电压表7．2020年11月23日嫦娥五号发射升空，12月17日圆满完成探月任务返回地面，关于它的说法下列错误的是（）A．发射时用的燃料热值越大，燃烧时放出的热量越多B．发射塔下大水池中装有水，利用水的比热容大特性C．发射时，发射塔周围出现大量白气，是液化形成的D．嫦娥五号返回器外表面的材料，具有良好的耐高温性和隔热性8．下列关于热现象的说法正确的是（）A．四冲程内燃机的做功冲程将内能转化为机械能B．内能和温度有关，0 ℃以上的物体才有内能C．固体很难被压缩，说明固体分子间无间隙D．扫地时尘土飞扬是因为分子在不停地做无规则运动9．关于能量转化的实例，下列说法正确的是A．给蓄电池充电是化学能转化为电能B．电动车在行驶过程中将电能转化为机械能C．汽油机的做功冲程是机械能转化为内能D．水轮机带动发电机发电是电能转化为机械能10．下列四幅图所示事例中，利用热传递来改变物体内能的是（）A．煤炉烧水B．压缩空气升温C．钻木取火D．搓手取暖11．关于下列一些物理现象，说法正确的是（）A．用手捏海绵，海绵体积变小了，说明分子间有间隙B．水凝固成冰后，水分子不再做无规则的热运动C．固体很难被压缩，表明固体分子间只存在斥力，没有引力D．扩散现象也能发生在固体之间12．如图为某物质凝固时温度随时间变化的图像，下列对该物质的说法正确的是（）A．该物质为非晶体B．该物质的凝固时间是10minC ．该物质在B 、C 两点时温度相同，内能相等D ．该物质的熔点是80℃二、填空题13．如图电路中，开关S 闭合时，灯L 1与L 2_______联，电压表测的是______（选填“L 1”“L 2”或“电源”）两端的电压。

郑州外国语中学 2021—2022 学年上学期九年级期中考试物理试卷答案一、填空题（每空 1 分，共 17 分）1. 机械运动；扩散2. 热值；化学；内3. 负；吸引轻小物体；绝缘； 生活用水是导体洗后的熔喷布不再带电4. 2400 ；空气5. 10；66. 用电器；3.6×1087. 熄灭的彩灯发生短路； 由于短路使整串彩灯的总电阻变小，电路中电流变大，使双金属片达到切断电路的温度的时 间变短。

二、选择题（每题 3 分，共 24 分,8-13 是单选，14、16 是双选题，错选不得分， 选对一个得一分）8.D 9.A 10.D 11.C 12.A 13.D14.CD 15. AD三、作图题（每图3分，共6分）16.17.四、实验与探究（每空 2 分，共 34 分）18.（1）加热时间；（2）水；（3）2.1×103。

19. （1）如上图所示；（2）B ；（3）R 断路；（4）0.4；（5）B ；2；（6）10。

19 题图20.（1）20Ω，0.5A ；（2）D ；（3）11.4；小灯泡的电阻随温度的升高而增大；（4）①；②S 、S 1；③。

五、综合应用题（8 分+11 分，共 19 分）21.解：（1）W ＝UIt ＝500V ×80A ×1080s ＝4.32×107J（2）汽油放出的热量：Q 放＝mq ＝2kg ×4.5×107J ＝9×107J 转化的电能：W 电＝ηQ 放＝40%×9×107J ＝3.6×107J而 3.6×107J ＜4.32×107J所以电池的蓄储的总电能是减少了。

22.（1）由图（b）可知，当环境温度为20℃时，热敏电阻R1＝250Ω，电压表的示数为1.5V，通过R0 的电流：I0＝＝＝0.01A；（2）因串联电路的总电阻等于各分电阻之和，所以环境温度为20℃时，电路的总电阻：R＝R1+R0＝250Ω+150Ω＝400Ω，因串联电路中各处的电流相等，所以由I＝可得，电源电压：U＝I 0R＝0.01A×400Ω＝4V；（3）由题意可知，电压表示数允许的最大值为3V，此时电路能够测量的温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流为：I′＝＝＝0.02A，因串联电路两端的电压等于各部分电路两端的电压之和，所以，此时R1 两端的电压：U1′＝U﹣U0′＝4V﹣3V＝1V，此时热敏电阻的阻值：R1′＝＝＝50Ω，由图（b）可知，热敏电阻的阻值为50Ω时对应温度为100℃，即此电路所允许的最高环境温度为100℃郑州外国语中学2021—2022 学年上学期九年级期中考试物理试卷考试时间：60 分钟分值：100 分一、填空题（每空1 分，共17 分）1．阴霾天气中，PM2.5（直径不大于2.5 微米的颗粒物）含量较高，大气中PM2.5 的运动属于（填“机械运动”或“分子热运动”）。

河南省郑州市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共13题；共26分)1. （2分）(2017·高港模拟) 下列有关电和磁的现象与发现这一现象的科学家对应正确的一组是（）A . 电流磁效应﹣﹣安培B . 电流热效应﹣﹣奥斯特C . 最早发现地磁偏角﹣﹣焦耳D . 电磁感应﹣﹣法拉第2. （2分） (2015九上·滨州期末) 在一般情况下，下列物品中属于导体的是（）A . 铅笔芯B . 塑料尺C . 玻璃杯D . 橡皮擦3. （2分） (2016九上·正定期中) 如图所示的流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是（）A . ①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B . ①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能C . ①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能D . ①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能4. （2分）下列对几种现象的解释正确的是（）A . 甲图中风中雨伞容易“上翻”，是由于伞的下方流速小，压强大B . 乙图中两个压紧的铅块能吊起钩码，是由于分子间只有引力C . 丙图中导线触接电源后小磁针发生偏转，说明磁能够生电D . 丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，说明该棒带正电5. （2分） (2018八下·临沂期末) 世界上的一切物体，无论是一粒沙、一缕烟、还是一朵花……都是由大量分子组成的，下列现象能说明分子在不停息运动的是（）A . 阳春三月，花香袭人B . 沙尘暴起，飞沙满天C . 微风拂过，炊烟袅袅D . 丰收季节，麦浪起伏6. （2分） (2018九上·深圳期中) 下列事例中，通过热传递的方式改变物体内能的是（）A . 划火柴B . 锯条发热C . 反复弯折铁丝D . 铁锅烧水7. （2分） (2017九上·成都期中) 与丝绸摩擦的玻璃棒带上正电，这是因为（）A . 丝绸上有些电子转移到了玻璃棒B . 玻璃棒有些电子转移到了丝绸上C . 丝绸上有些正电荷转移到了玻璃棒D . 玻璃棒有些正电荷转移到了丝绸上8. （2分）如图所示，开关S闭合时，可能发生的现象是（）A . L1、L2都不发光B . L1不发光、L2发光C . 电池被烧坏D . L1发光、L2不发光9. （2分）某机器的能量流向如图所示，据此推测该机器可能是（）A . 电饭锅B . 日光灯C . 电视机D . 电风扇10. （2分） (2019九上·融安期中) 如图是滑动变阻器的原理示意图，其中AB是电阻丝，CD是金属杆，P 是滑片。

河南省郑州市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题，本人题包括12小题，每小题3分，共36分，在每小题给 (共12题；共30分)1. （2分） (2018九上·兴城期中) 如图所示，对于下列实验中所描述的物理过程，说法不正确的是（）A . 试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小B . 抽去玻璃隔板，两瓶中气体逐渐混合均匀，这种放置方式说明二氧化氮比空气的密度大C . 给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能增大D . 厚玻璃管中的空气被压缩时，管内空气的内能增大2. （3分）下列有关热和能的说法中正确的是（）A . 内能可以从高温物体转移到低温物体B . 汽油机工作时压缩冲程中内能最大C . 物体内能增大，一定从外界吸收了热量D . 燃料的热值越大，内燃机效率越高3. （3分）(2017·亭湖模拟) 如图是一款新型的蜡烛烛台．它有个塑料管道，可以在蜡烛燃烧的同时回收蜡油，管道中还放置一根烛芯，在几根蜡烛燃烧之后，就可以得到一根新蜡烛．以下说法中正确的是（）A . 蜡烛燃烧的过程中，内能转化为化学能B . 蜡烛变成蜡油的过程中温度不变C . 在塑枓管道中形成新蜡烛的过程需要放热D . 在蜡烛变成蜡油的过程中其密度不变4. （3分） (2018九上·宁河月考) 关于物体内能、热量和温度，下列说法中正确的是（）A . 物体内能增加，一定吸收了热量B . 物体吸收了热量，温度一定升高C . 物体温度升高，一定吸收了热量D . 物体的温度升高，内能一定增加5. （2分） (2018九上·新乡月考) 下列关于电源与用电器说法正确的是（）A . 电源是把化学能转化为电能的装置B . 电源是把其它形式的能转化为电能的装置C . 充电电池只能作电源，不能作用电器D . 用电器是产生电能的装置6. （3分）在图甲所示的电路中,A1的示数为1.2 A,A2的示数如图乙所示.则下列判断中正确的是（）A . 通过L1的电流为 0.7 AB . 通过L1的电流为 1.2 AC . 通过L2的电流为 1.2 AD . 通过L2的电流为 2.5 A7. （2分）(2017·盐城模拟) 如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关﹣﹣电源开关S1和安全开关S2 ．当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1 ，电动机才能启动，开始榨汁．下列电路图符合上述要求的是（）A .B .C .D .8. （2分）(2019·衡阳) 能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（）A . 超导材料可用来制作电饭锅的发热体，且发热效率更高B . 太阳能、核能等新能源都属于可再生能源C . 手机的芯片使用的材料主要是半导体D . 卫星导航是利用超声波来定位导航9. （2分）(2018·毕节) 现有L1“6V 3W”和L2“6V 9w”两只小灯泡，若将两灯串联接人电源电压为12V 的电路中，假设灯泡电阻不变。

河南省郑州市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共9题；共18分)1. （2分）某同学用刻度尺测木块的长度，三次测量结果分别是5.37 cm，5.36 cm，5.36 cm，则木块长度应记作（）A . 5．36 cmB . 5．363 cmC . 5．3633 cmD . 5．36333 cm2. （2分）物体放出热量，它的温度（）A . 一定降低B . 一定升高C . 一定不变D . 可能降低也可能不变3. （2分）小文从表中得出以下几个结论，其中正确的是（）A . 汽车发动机用水冷却是由于水的比热容较小B . 液体的比热容都比固体大C . 水在不同状态下比热容相同D . 质量相等的铜和铅，升高相同的温度，铅吸收的热量少4. （2分）电路中有了电源，就能使（）A . 电路中产生电荷B . 电路中有自由电荷C . 电路两端产生电压D . 电路中产生电流5. （2分）导体容易导电是由于（）A . 导体中存在大量的自由电子B . 导体中存在大量的自由电荷C . 导体中存在大量的自由离子D . 导体中存在大量的带电粒子6. （2分）如图所示电路中，有一个是电流表，另三个是灯泡，则（）A . a、b、d为灯泡，c为电流表B . a、b、c为灯泡，d为电流表C . b、c、d为灯泡，a为电流表D . a、c、d为灯泡，b为电流表7. （2分）塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（）A . 灯泡发光时，电能转化为化学能B . 干电池为电源，按键为电路开关C . 金属弹簧为绝缘体，不属于电路的一部分D . 灯泡发光时，灯丝中的电流是由正电荷定向移动形成的8. （2分）如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A . V示数等于V1示数B . V1示数大于V2示数C . A示数大于A1示数D . A2示数大于A1示数9. （2分）如图所示，开关S闭合时，可能发生的现象是（）A . L1、L2都不发光B . L1不发光、L2发光C . 电池被烧坏D . L1发光、L2不发光二、填空题 (共5题；共15分)10. （3分）汽油机的一个工作循环是由四个冲程组成，在压缩冲程中，气体的温度升高，这是通过做功的方式把________ 转化为内能。

2017-2018学年河南省郑州一中九年级（上）期中物理试卷一、填空题（每空2分）1．（4分）2017 年5 月，中国首次海域可燃冰试采成功，成为全球第一个实现在海域可燃冰试开采中获得连续稳定产气的国家。

可燃冰的主要成分是甲烷，燃烧后几乎没有污染，是一种绿色的新型能源。

根据测算，1 立方米可燃冰可以分解释放出约160 立方米的天然气。

不考虑热量损失，100 升可燃冰完全燃烧释放的能量约J，可以使约m3的水温度从20℃升高到100℃．（q天然气=3.36×107J/m3，C水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3）2．（6分）如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能（填“增加”或“减少”），空气的内能是通过方式改变的，筒内的棉花由于温度升高到着火点而燃烧，棉花的内能是通过方式改变的。

3．（4分）如图所示，S1保持闭合，当开关S2由闭合到断开时，则电流表A1的示数，电流表A2的示数（选填“变大”“变小”或“不变”）4．（2分）如图，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关，测得U甲：U乙=2：3；断开开关，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲：I乙为。

5．（6分）如图所示，电源电压恒定，电阻R1=10Ω，当滑动变阻器R的滑片P 由a移到b时，电压表示数由2V增大到5V，则在这一过程中，R1两端电压将，电流表的示数将（选填“变大”“变小”或“不变”），电路中的电流的变化值为A。

6．（4分）如图所示电路，电源电压不变。

闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。

则可判断电源电压是V，变阻器的最大阻值是Ω。

二、选择题（每题3分，共24分，7～12为单选题，13、14题为双选题）7．（3分）下列常见的自然现象，能用分子热运动知识解释的是（）A．春天，柳枝吐芽 B．夏天，山涧瀑布C．秋天，菊香满园 D．冬天，雪花飘飘8．（3分）下列关于温度、热量和内能说法正确的是（）A．热量总是从高温物体传给低温物体B．物体从外界吸收了热量，温度一定升高C．物体的温度越高，具有的热量越多D．物体的内能增加，则一定是从外界吸收了热量9．（3分）下列关于能量转化转移现象的说法中，正确的是（）A．蓄电池充电时，化学能转化为电能B．暖瓶塞跳起时，机械能转化为内能C．用热水袋取暖时，内能发生了转移D．电动机工作时，机械能转化为电能10．（3分）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器11．（3分）如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小。

2015-2016学年河南省郑州外国语中学九年级（上）期中物理试卷一、填空题1．实验课上教师打开一个酒精瓶的瓶塞，教室里弥漫着酒精味，这说明了，夏天比冬天更容易闻到味，说明了．2．把一块质量为30g，温度为﹣8℃的冰块从冰箱的冷冻室里拿出来放到室内，过了一会温度上升到﹣1℃，在此过程中它的内能增加了J，（不记冰质量变化，C冰=2.1×103J/（kg•℃）这是通过方式改变内能，下列改变内能方式与此相同的是，（1）用暖水袋暖手，手的温度升高（2）用手反复弯折铁丝，铁丝被弯折处温度升高（3）电热水器烧水，水的温度升高（4）钻木取火．3．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两个箔张开一定的角度，张开是因为，此时验电器的金属杆带电．4．如图所示，三个灯泡的规格相同，开关闭合后三个灯泡都正常发光，电流表A2的示数为0.9A，电流表A1的示数为．如果灯泡L1内的自由电子由a到b移动，则电源E的（填“上”或“下”）端为正极．5．如图所示的电路中，a、b两端电压保持不变，开关S闭合前后，R2两端的电压之比为5：9，则R1：R2为．6．如图所示，电源电压恒定，闭合开关，当滑动变阻器的滑片由b端滑动到a端，电压表的示数由2V变为6V，电流表的示数由0.1A变为0.3A，则电源电压为V，滑动变阻器最大阻值为．7．如图所示电路，闭合开关，当用细铁丝绕制的线圈未被加热时，电流表的示数为0.4A，给铁丝加热一段时间后，电流表的示数将0.4A（填“＞”“=”“＜”）．原因是．二、选择题8．根据物质的物理特性可以对物质进行分类，下列分类合理的是（）A．铁、冰、玻璃都是绝缘体B．汽油、食盐、水银都是导体C．铅笔芯、酱油、铁都是导体D．塑料、干木棒、石墨都是绝缘体9．如图所示，电源电压不变，闭合开关后各元件都正常工作，当滑片P向右移动时，下列说法正确的是（）A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A2的示数之比变大C．电流表A2与电流表A1的示数之差变大D．电压表与电流表A1的示数之比变小10．如图所示，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的是（）A．电源电压为6VB．L1两端电压为2.4VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表都换成电流表，则L1与L2并联11．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线12．在如图所示的电路中，电源电压为6V．闭合开关后，两灯泡都不发光，电压表V1的示数为6V，电压表V2的示数为6V，V3的示数为0．此电路的故障可能是（）A．L1断路B．L2断路C．L1短路D．L2短路13．如图所示电路，电源电压为6V，已知电流表的量程为0～0.6A，电压表的量程为0～3V，电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．开关闭合后，在滑动变阻器滑片滑动过程中，保证电流表，电压表不被烧坏的情况下，下列说法中正确的是（）A．滑动变阻器滑片滑动过程中，电流表先达到最大量程B．电路中通过的最大电流是0.6AC．滑动变阻器滑片不允许滑到最左端D．电流表的最小读数是0.1A14．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．则在如图所示的四个电路图中不符合要求的是（）A．B．C．D．15．根据欧姆定律可以得到公式R=，关于这个公式的下列说法中正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体的两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变三、作图题16．如图所示，根据要求连接电路，要求：滑片P向左移动时灯L1的电流减小，L2的电流不变．17．如图，为了确保两灯都发光，在图中填入合适的电流表或电压表．四、实验探究题（第18题7分，第19题4分，第20题9分，共20分）18．为了探究串联电路的电压规律．（1）小军用如图1所示的电路测量L2的电压，其中有一根导线连接错误，请在连接错误的导线上打“×”并用笔代替导线正确连接电路．（2）小军把电路改接正确后，闭合开关，电压表的示数如图2所示，L2的电压为V．（3）小丽准备了两只相同的灯泡进行实验，测了一组数据记录在表格中，然后得出结论．她的不足之处是：，如果你是小丽，下一步的操作是．L1两端电压/V L2两端电压/V 串联总电压/V1.4 3.1 4.5（4）小强在测量L1两端的电压时，两灯突然熄灭，电压表示数变为0，小强用电压表检测L2两端电压，示数为电源电压，由此判断出故障可能是．L1是短路还是正常的？小强在原电路中有添加了一个器材，就检测出了结果，他的方法可能是．19．在“探究导体的电阻跟哪些因素有关”的实验中：（1）甲同学的猜想是：①电阻可能与导体的材料有关．乙同学的猜想是：②电阻可能与导体的温度有关．丙同学的猜想是：③电阻可能与导体的横截面积有关．根据你掌握的电学知识，你认为：④电阻还与有关．（2）小红用如图所示的装置进行实验．AB和CD均为镍铬合金线，闭合开关后，通过观察，可以比较出合金电阻的大小，这个实验装置是研究电阻大小与的关系，实验结论是．20．如图1所示是小明同学在“测量导体电阻”的实验中所连接的实物图．（1）在开关闭合前滑动变阻器的滑片应置于，（左端或右端）检查电路正确无误后开始实验．（2）三次实验测量的数据记录在如下表格中．被测电阻的阻值为．（保留小数点后面一位数字）实验次数电流/A 电压/V 电阻/Ω测量结果1 0.30 2.5 8.32 0.26 2.1 8.13 0.20 1.6 8.0（3）实验后交流评估时，同学们又想出了其它一些测电阻的方法．如：小刚同学找来了一个阻值已知的电阻R0，连接了如图2所示的电路．在变阻器的位置不变的情况下，用电流表先后测出通过R0、R X的电流分别为I0、I X，计算出待测电阻R X= ．上述把R0、R X并联且测出它们电流的做法，起到原电路中的作用．（4）完成实验后，小明又要测量一个阻值约为几百欧的电阻R X，实验室提供的器材有电压为3V的电源、学生用电流表、学生用电压表、滑动变阻器R1和电阻箱R2（0～9999Ω 5A）各一个，开关、导线若干．如图3是小明连接的电路图，接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2.5V．请你判断①电路中哪个元件有故障？答：；②该元件发生了什么故障？答：．（5）排除故障后，经检查电路完好，闭合开关，逐渐减小滑动变阻器的接入阻值至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是，所以小明所选的器材不能用伏安法测出该电阻的阻值．（6）后来小明用已有的器材又设计了如图4所示的几种方案来测R X的电阻，其中可行的有五、计算题（第21题8分，第22题8分，共16分）21．小亮家的汽车尾部上标有“1.8T”的字样，其中“T”就是“涡轮增压”，是利用高温、高压的废气去冲击“废气涡轮”高速旋转，来带动同轴的“进气涡轮”也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使汽油燃烧更充分，燃气压强更大，同时也减少了废气中的有害物质，达到提高发动机效率和减少废气污染的目的．这辆汽车的最低油耗可达0.25kg/（kW•h），已知汽油的热值为4.6×107J/kg．（温馨提示：最低油耗是指燃烧最少的汽油获得最大有用功的能量；0.25kg/（kW•h）表示获得1kW•h=3.6×106J能量消耗0.25kg汽油）．求：（1）0.25kg的汽油完全燃烧时放出的热量为多少？（2）该汽车发动机的效率最高可达多少？22．如图甲所示，已知R1=10Ω，R2是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为30Ω，电源电压为6V，电流表的量程为0﹣0.6A．当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图乙所示，问：（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？（2）闭合开关，当电流表示数为0.2A时，R2接入电路中的电阻为多少？此时的拉力是多少？（3）当拉力是450N时，电流表的示数是多少？（取g=10N/kg）2015-2016学年河南省郑州外国语中学九年级（上）期中物理试卷参考答案与试题解析一、填空题1．实验课上教师打开一个酒精瓶的瓶塞，教室里弥漫着酒精味，这说明了分子在不停地做无规则运动，夏天比冬天更容易闻到味，说明了温度越高，分子运动越快．【考点】扩散现象．【专题】应用题；分子热运动、内能．【分析】一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈．【解答】解：酒精分子在不停地做无规则运动，打开酒精瓶的瓶塞，酒精分子运动到空气中，所以教室里弥漫着酒精味，这种现象叫扩散现象；温度越高，分子运动越快，夏天气温高，所以夏天比冬天更容易闻到味．故答案为：分子在不停地做无规则运动；温度越高，分子运动越快．【点评】本题主要考查学生对扩散现象与温度关系的了解和掌握以及用物理知识解释生活中的物理现象的能力，是一道基础题．2．把一块质量为30g，温度为﹣8℃的冰块从冰箱的冷冻室里拿出来放到室内，过了一会温度上升到﹣1℃，在此过程中它的内能增加了189 J，（不记冰质量变化，C冰=2.1×103J/（kg•℃）这是通过热传递方式改变内能，下列改变内能方式与此相同的是（1）、（3），（1）用暖水袋暖手，手的温度升高（2）用手反复弯折铁丝，铁丝被弯折处温度升高（3）电热水器烧水，水的温度升高（4）钻木取火．【考点】热量的计算；热传递改变物体内能．【专题】应用题；分子热运动、内能；比热容、热机、热值．【分析】根据Q放=cm△t即可求出冰吸收的热量，即增加的内能；改变内能的方法：一是做功，二是热传递．【解答】解：冰块的温度升高，说明吸收了热量，内能增加：Q吸=cm△t=2.1×103J/（kg•℃）×0.03kg×[﹣1℃﹣（﹣4）℃]=189J．这是利用热传递的方式增加了冰的内能；（1）用暖水袋暖手，手的温度升高，是因为吸收了热水袋放出的热量，属于热传递；（2）用手反复弯折铁丝，铁丝被弯折处温度升高，是克服分子间作用力做功改变内能；（3）电热水器烧水，电热水器将电能转化为内能，放出热量，水吸热升温，属于热传递改变内能；（4）钻木取火，是克服摩擦做功改变内能；故选（1）、（3）．故答案为：189；热传递；（1）、（3）．【点评】本题考查了Q吸=cm△t利用、内能的改变方法，属于基础题目．3．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两个箔张开一定的角度，张开是因为同种电荷互相排斥，此时验电器的金属杆带负电．【考点】验电器的原理及使用．【专题】应用题；比较思想；归纳法；电流和电路．【分析】（1）与丝绸摩擦过的玻璃棒所带的电荷称为正电荷，与毛皮摩擦过的橡胶棒所带的电荷称为负电荷；（2）验电器的原理：同种电荷相互排斥．【解答】解：（1）毛皮与橡胶棒摩擦，橡胶棒夺得电子的本领强，得到电子带负电；毛皮夺得电子的本领弱，失去电子带正电．（2）带负电的橡胶棒接触不带电的验电器时，橡胶棒上多余的电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种正电荷，同种电荷相互排斥而张开．故答案为：同种电荷互相排斥；负．【点评】本题考查了正负电荷的规定、验电器的工作原理，属于电学基础知识的考查，比较简单．4．如图所示，三个灯泡的规格相同，开关闭合后三个灯泡都正常发光，电流表A2的示数为0.9A，电流表A1的示数为 1.35A ．如果灯泡L1内的自由电子由a到b移动，则电源E的下（填“上”或“下”）端为正极．【考点】并联电路的电流规律；电流的方向．【专题】计算题；图析法；电流和电路．【分析】首先分析各电流表所测量是那一条路上的电流，然后由并联电路电流规律即可直接求出结果．根据自由电子的移动方向和电电流的方向相反可确定电源的正负极．【解答】解：由图可知，三灯并联，电流表A1测的是干路电流，A2测的是通过L2和A3的电流，因为三个灯泡的规格相同，由电流表A2的示数为0.9A，可得通过每个灯泡的电流都为×0.9A=0.45A，则电流表A1的示数为0.9A+=0.45A=1.35A，因为自由电子的移动方向和电电流的方向相反，灯泡L1内的自由电子由a到b移动，则电源E的下端为正极．故答案为：1.35A；下．【点评】本题考查并联电路的电流特点的应用，题目相对比较简单，但本题需注意判断出电流表测量的是哪个位置的电流．5．如图所示的电路中，a、b两端电压保持不变，开关S闭合前后，R2两端的电压之比为5：9，则R1：R2为4：5 ．【考点】欧姆定律的应用．【专题】应用题；动态预测题；欧姆定律．【分析】由电路图可知，当开关断开时，电路为R2的简单电路；当开关S闭合时，两电阻串联，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比．【解答】解：由电路图可知，当开关断开时，电路为R2的简单电路；当开关S闭合时，两电阻串联，因串联电路中总电阻等于各分电阻之和，所以，两电阻两端的电压之比：===，因串联电路中各处的电流相等，所以，由I=可得，两电阻的阻值之比为：===．故答案为：4：5．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．6．如图所示，电源电压恒定，闭合开关，当滑动变阻器的滑片由b端滑动到a端，电压表的示数由2V变为6V，电流表的示数由0.1A变为0.3A，则电源电压为 6 V，滑动变阻器最大阻值为40Ω．【考点】欧姆定律的应用．【专题】应用题；动态预测题；欧姆定律．【分析】由电路图可知，当滑片位于A端时，接入电路中的电阻为0，电路为R的简单电路，电压表测电源的电压，此时电压表的示数最大，根据得出电源的电压；当滑片位于B端时，接入电路中的电阻最大，电压表测R两端的电压，电流表测电路中的电流，此时电路中的电流最小，电压表的示数最小，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器的最大阻值．【解答】解：由电路图可知，当滑片位于A端时，接入电路中的电阻为0，电路为R的简单电路，电压表测电源的电压，则电源的电压U=6V；当滑片位于B端时，接入电路中的电阻最大，电压表测R两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U﹣U R=6V﹣2V=4V，由I=可得，滑动变阻器的最大阻值：R滑===40Ω．故答案为：6；40Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是电表示数对应关系的判断．7．如图所示电路，闭合开关，当用细铁丝绕制的线圈未被加热时，电流表的示数为0.4A，给铁丝加热一段时间后，电流表的示数将＜0.4A（填“＞”“=”“＜”）．原因是铁丝的电阻随温度的升高而增大．【考点】影响电阻大小的因素．【专题】应用题；电压和电阻．【分析】（1）导体的电阻是导体本身的一种性质，与导体的材料、长度、横截面积有关，还与温度有关，大多数导体温度越高电阻越大，少数导体温度越高电阻越小．（2）结合欧姆定律I=，分析电压一定时，通过导体的电流和导体电阻的关系．【解答】解：因为温度越高电阻丝的电阻越大，所以电路中的总电阻就越大，电流就会变小，所以电流表的示数将小于0.4A．故答案为：＜；铁丝的电阻随温度的升高而增大．【点评】主要考查了导体的电阻还与温度有关，大多数导体温度越高电阻越大，少数导体温度越高电阻越小．二、选择题8．根据物质的物理特性可以对物质进行分类，下列分类合理的是（）A．铁、冰、玻璃都是绝缘体B．汽油、食盐、水银都是导体C．铅笔芯、酱油、铁都是导体D．塑料、干木棒、石墨都是绝缘体【考点】导体和绝缘体的区别．【专题】应用题；电流和电路．【分析】导体是善于导电的物体，比如：金属、石墨、人体等；绝缘体是不善于导电的物体，比如：陶瓷、橡胶、玻璃等都是绝缘体．【解答】解：A、铁是导体，冰和玻璃是绝缘体，故A错误；B、汽油是绝缘体，食盐和水银属于导体，故B错误；C、铅笔芯、酱油、铁都是导体，故C正确；D、塑料、干木棒是绝缘体，石墨是导体，故D错误．故选C．【点评】此题考查了常见的导体和绝缘体及常见的晶体和非晶体，要会正确的区分．9．如图所示，电源电压不变，闭合开关后各元件都正常工作，当滑片P向右移动时，下列说法正确的是（）A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A2的示数之比变大C．电流表A2与电流表A1的示数之差变大D．电压表与电流表A1的示数之比变小【考点】电路的动态分析．【专题】应用题；比较思想；图析法；电路变化分析综合题．【分析】开关闭合后，两电阻并联，电流表A1测量通过滑动变阻器的电流，电流表A2测量电路总电流，电压表测量电源电压，当滑片P向右移动时滑动变阻器接入电路的电阻变大，根据欧姆定律来判断电路电流和电压的变化．【解答】解：A、当滑片P向右移动时，滑动变阻器接入电路电阻变大，滑动变阻器所在支路电流变小，所以A1示数变小，R1两端的电压、电阻都不变，所以电流大小不变，干路电流等于各个支路电流之和，所以干路电流减小，电流表A2的示数变小，电压表示数不变，故A错误；B、电流表A2的示数变小，电压表示数不变，所以电压表与电流表A2的示数之比变大，故B正确；C、电流表A2减小的示数与电流表A1的减小的示数相等，所以他们的差不变，故C错误；D、电压表示数不变，A1示数变小，所以电压表与电流表A1的示数之比变大，故D错误．故选B．【点评】本题考查电路的动态分析，关键是明白滑动变阻器移动的过程中电路电阻的大小变化，有一定的难度．10．如图所示，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的是（）A．电源电压为6VB．L1两端电压为2.4VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表都换成电流表，则L1与L2并联【考点】串联电路的电压规律；串联电路和并联电路的辨别．【专题】应用题；电流和电路；电压和电阻．【分析】本题电路较为复杂，做题时可采用“先摘除后复原”的方法来判定电压表在电路中的作用．如图去掉电压表V1和V2，不难看出灯泡L1和L2是串联关系．先复原电压表V1，可以看出V1并联在电源两端，即V1是测量灯泡L1和L2组成串联电路的总电压．再复原电压表V2，可以看出V2并联在灯泡L2两端，是测量灯泡L2两端的电压．【解答】解：A、由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电源为6V，所以选项A的说法是正确的，但不符合题意．B、电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压．电压表V1的示数为6V，电压表V2的示数为3.6V，因此L1两端电压为2.4V，所以选项B的说法是正确的，但不符合题意．C、将电压表V2换成电流表，则灯泡L2被短路，因此灯泡L1亮，L2不亮，所以选项C的说法是正确的，但不符合题意．D、将电压表都换成电流表，由于电流表相当于导线，所以此时电源发生短路，故D的说法不正确，符合题意．故选D．【点评】本题是一道综合性选择题，解题时要认真判断电压表所测量的电压，明确电压表与电流表的差异．11．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线【考点】电路的动态分析．【专题】错解分析题；电路变化分析综合题．【分析】图示电路中，指示灯与变阻器串联，电压表串联变阻器两端的电压，变阻器的金属滑杆P 上下移动时，电路中电阻改变，根据欧姆定律可知电流变化．根据欧姆定律和串联电路分压特点，分析电压表示数的变化．【解答】解：A、由图可知：指示灯与变阻器串联连接在电源上，处于通路状态，指示灯发光；当水位不变时，变阻器连入电路的阻值不变，则电流不变，所以电压表示数不变．故A错误．B、电压表测量变阻器两端的电压，根据串联电路电压与电阻成正比的特点可知，当水位下降，即滑动触头P向下运动时，电压表示数变小；电路处于通路状态，指示灯变亮，故B正确；C、当电压表示变大，根据串联电路电压与电阻成正比的特点可知，变阻器连入电路的阻值变大，表明触头P向上移动，即水位上升；根据欧姆定律可知电流变小，所以指示灯变暗，故C正确．D、若将电压表改装成水位计，则电压表零刻度线时，即滑杆P位于R的a端处，由题干可知，此时水位最低，但不是水位计零刻度线，故D错误．故选：BC．【点评】本题考查电路的分析，关键抓住串联电路电压与电阻成正比的特点分析电压表示数与变阻器的阻值变化关系．12．在如图所示的电路中，电源电压为6V．闭合开关后，两灯泡都不发光，电压表V1的示数为6V，电压表V2的示数为6V，V3的示数为0．此电路的故障可能是（）A．L1断路B．L2断路C．L1短路D．L2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】应用题；顺推法；欧姆定律．【分析】（1）由图可见，L1和L2串联，电压表V1测量电源电压，电压表V2测量L1两端的电压；电压表V3测量L2两端的电压；（2）电压表有示数，说明电压表与电源连接的部分电路无断路，与电压表并联的部分无短路；电压表无示数，说明电压表与电源连接的部分电路断路或与电压表并联的部分短路．【解答】解：L1和L2串联，电压表V1测量电源电压，示数为6V，说明电压表V1与电源连接正常；两灯泡都不发光，说明电路出现开路现象，电压表V2测量L1两端的电压；示数为6V，说明与电压表V2并联之外的电路无断路现象；电压表V3测量L2两端的电压；V3的示数为0，说明与电压表V3并联之外的电路开路；由此分析可知：开路位置在L1处．故选A．【点评】电压表判断电路故障的题目中，当电压表并联在某处时若有示数，说明此处开路或它处短路；若无示数，说明此处短路或它处开路．13．如图所示电路，电源电压为6V，已知电流表的量程为0～0.6A，电压表的量程为0～3V，电阻R1阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．开关闭合后，在滑动变阻器滑片滑动过程中，保证电流表，电压表不被烧坏的情况下，下列说法中正确的是（）A．滑动变阻器滑片滑动过程中，电流表先达到最大量程B．电路中通过的最大电流是0.6AC．滑动变阻器滑片不允许滑到最左端。
