2019河南郑州枫杨外国语中学九年级内部摸底物理试题

郑州市外国语新枫杨学校物理内能章末练习卷（Word版含解析）一、初三物理内能易错压轴题（难）1．如图所示，将初温和质量相等的色拉油和水，分别装到相同的烧杯中，探究不同物质吸热升温现象。

用酒精灯加热并不断搅拌，每隔0.5min测量一次温度，数据记录表中。

（1）选用相同的酒精灯，为使单位时间内色拉油和水________相同，不断搅拌是使色拉油和水______。

（2）导致初始阶段色拉油温度随时间的变化图像不是直线的原因，除色拉油自身外，还有________要吸收热量；要尽量减小此因素的影响，改进的方案有________（写出一种）。

（3）画出水的温度随时间的变化图像______。

由图像可知，色拉油和水的温度同时升高时，________需要的时间短，________需要吸收的热量更多。

【答案】吸收的热量受热均匀容器提高容器的初温色拉油水【解析】【详解】（1）运用控制变量法，使用相同的酒精灯和保证色拉油和水的质量相同，保证加热时间相同；不断搅拌使受热均匀，防止局部过热，产生误差。

（2）容器初温过低，则液体和容器会同时吸收热量，导致温度变化不是直线，可以通过提高容器初始温度，减小容器吸收热量对实验的影响。

（3）相同的加热时间吸收相同的热量，色拉油升温更快，所以需要的时间短，而水升高相等的温度需要加热更长的时间，所以要吸收更多的热量。

2．为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图所示．（1）根据图像，某同学认为：“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些．”这位同学的判断是否正确？________请说明理由:______________________________；（2）要使甲、乙升高相同的温度，应给__________加热更长的时间；（3）如果已知甲的比热容是1.8×103J/（kg·℃），则乙的比热容是_________J/（kg·℃）。

【苏科版物理】郑州市外国语新枫杨学校九年级上册全册全套精选试卷检测题一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在“探究杠杆平衡条件的实验”中：(1)图甲中，杠杆静止时处于_________（选填“平衡”或“不平衡”）状态．为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向_______（选填“左”或“右”）移。

(2)如图乙所示，在A 点挂 2 个重力均为 0.5N 的钩码，在B 点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______________N。

(3)如图丙，保持A 点所挂砝码的数量和位置不变，将弹簧测力计绕B 点从a 位置转到b 位置，杠杆始终保持水平平衡，在此过程中拉力F 与其力臂的乘积变化情况是______________。

A．一直变小 B．一直变大 C．一直不变 D．先变小后变大(4)竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丁所示，此过程中，拉力的力臂_________，弹簧测力计的示数__________（均选填“变大”、“变小”或“不变”）。

(5)若要使图丁状态下的弹簧测力计读数减小，可将弹簧测力计绕B 点 _____（选填“顺时针”或“逆时针”）方向转动一个小角度。

(6)小华用如图戊装置进行探究，发现总是无法得到教材上所列出的杠杆平衡条件，其原因是_____________________________________。

(7)小明用如图戊所示的实验装置研究“杠杆的机械效率”．实验时，将总重为G 的钩码挂在杠杆A 处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，其移动的距离为s，则杠杆的机械效率η=__________（用题中字母表示）。

若将钩码移动到B 点，仍将它匀速提升h 的高度，则此时弹簧测力计的示数F'________（选填“>”“=”或“<”）F，杠杆此时的机械效率η´___________η（选择“>”、“=”或“<”）。

2019年河南省郑州市中考物理一模试卷一．填空题1.物理学的发展离不开广大物理学家不懈的探索和无私的奉献。

德国物理学家_____最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系，为了纪念他做出的杰出贡献，人们将他的名字命名为_____的单位。

2.阅读短文，回答问题：如图所示是一种新型的路灯，它头顶小风扇，肩扛太阳能电池板，风扇在风中不停的转动，我们把它称为“风光互补路灯”。

这是绿色照明路灯工程，无风有光时，通过太阳能电池板发电，有风无光时将风能转化为电能，二者皆备时同时发电，并可日夜蓄能。

以一杆传统路灯和该新型路灯对比，“风光互补路灯”10年大约可省电1.0×104度，节约热值为3.4×107J/kg的标准煤4.0×103kg，减少排放碳粉尘2.9×103kg．问：（1）小风扇是利用风叶通过_____将风能转化为电能的。

（2）太阳能电池板工作时将_____能转化成_____能。

（3）这种风光互补路灯的优点有哪些？（答一点即可）________（4）标准煤的内能转化为电能的效率是多少？________3.如图所示是用铅笔芯代替电阻线制作了一盏台灯的原理图，A、B分别代表铅笔芯的两端，P是滑片，小灯泡L上标有“6V，3W”的字样。

闭合开关S后，把滑片P移到A端时，小灯泡正常发光，则电源电压是_____V；把滑片P移到B端时，电流表的示数为0.2A，（假如小灯泡的阻值不随温度变化）。

此时铅笔芯两端的电压是_____V，小灯泡的实际功率_____W。

4.如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示。

图乙中的a'、b'两点分别与滑片P在图甲中的a、b两位置相对应。

则定值电阻R0＝_____，电源电压为_____V。

5.如图所示，多个大功率用电器同时使用一个插排是不安全的，请利用所学的物理知识解释不安全的原因。

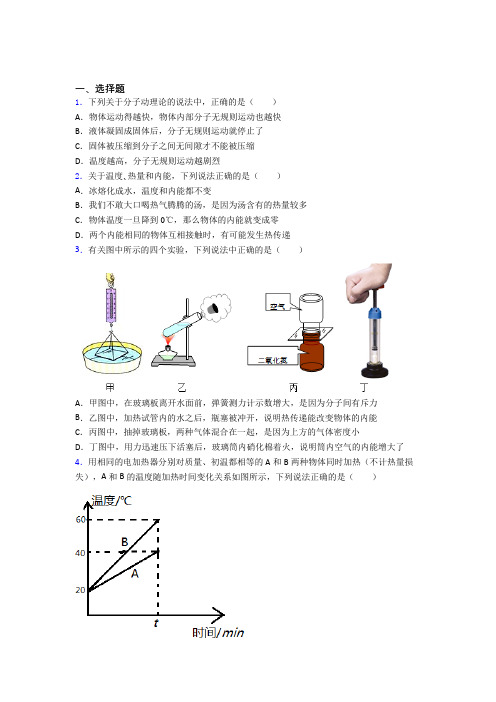

一、选择题1．下列关于分子动理论的说法中，正确的是（）A．物体运动得越快，物体内部分子无规则运动也越快B．液体凝固成固体后，分子无规则运动就停止了C．固体被压缩到分子之间无间隙才不能被压缩D．温度越高，分子无规则运动越剧烈2．关于温度､热量和内能，下列说法正确的是（）A．冰熔化成水，温度和内能都不变B．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多C．物体温度一旦降到0℃，那么物体的内能就变成零D．两个内能相同的物体互相接触时，有可能发生热传递3．有关图中所示的四个实验，下列说法中正确的是（）A．甲图中，在玻璃板离开水面前，弹簧测力计示数增大，是因为分子间有斥力B．乙图中，加热试管内的水之后，瓶塞被冲开，说明热传递能改变物体的内能C．丙图中，抽掉玻璃板，两种气体混合在一起，是因为上方的气体密度小D．丁图中，用力迅速压下活塞后，玻璃筒内硝化棉着火，说明筒内空气的内能增大了4．用相同的电加热器分别对质量、初温都相等的A和B两种物体同时加热（不计热量损失），A和B的温度随加热时间变化关系如图所示，下列说法正确的是（）A．升高相同的温度，B物体吸收的热量较多B．B物质的吸热能力比A物质的吸热能力强C．加热相同时间后将A和B接触，热量将从A传递给BD．A的比热容与B的比热容之比为2:15．用两个相同的电热器给质量相同的物质甲和乙加热，它们的温度随加热时间的变化关系如图所示，据此判断物质甲的比热容为（）A．比乙物质的比热容大B．比乙物质的比热容小C．和乙物质的比热容一样大D．条件不足，不能确定6．关于温度、内能、热量的说法，正确的是（）A．物体的内能增加，可能是外界对物体做了功B．同一物体的温度升高，内能不一定增大C．热量总是从内能大的物体传向内能小的物体D．物体的温度越高，含有的热量越多7．如图所示的热学现象中，其中描述正确的是（）A．甲图可以用来探究蒸发快慢与液体的质量是否有关B．乙图说明空气的密度大于二氧化氮的密度C．丙图说明分子在不停地做无规则的运动D．丁图说明活塞压缩空气做功时，机械能可以转化为内能8．如图所示，下列描述内能的变化，分析正确的是（）A．图甲：厚玻璃筒内的空气被压缩时，空气的温度升高，内能不变B．图乙：用打气筒向瓶内不断打气，瓶内气体内能变小C．图丙：被冲出的塞子是烫的，这说明做功可以改变物体内能D．图丁：汽缸内的气体推动活塞向下运动，气体内能减少9．关于温度、内能、热量三者的关系，下列说法正确的是（）A．物体吸收热量，温度一定升高B．物体温度升高，一定是吸收了热量C．温度高的物体内能一定大些D．同一物体温度升高，其内能增加10．初温相同，质量相同的铝块和铜块放出相同的热量（c铝＞c铜），相互接触后，则（）A．内能由铜转移给铝 B．最终铝、铜温度相同C．不发生热传递D．无法判断11．下列说法中正确的是（）A．物体温度越高，含有的热量越多B．物体的温度相同，内能一定相同C．在热传递过程中，温度总是从高温物体传向低温物体D．做功和热传递在改变物体内能时是等效的12．重庆美食名扬四方，吸引全国各地旅客来“打卡”，如图所示是大家常见的美食，其中所包含的物理知识正确的是（）A ．小面——刚煮熟的小面冒“白气”是汽化现象B ．酸辣粉——酸辣香味四溢是由于分子永不停息做无规则运动C ．回锅肉——炒肉时主要是通过做功的方式使肉和菜的内能增加D ．重庆火锅——当汤沸腾以后，把炖汤的火调小是为了降低汤的温度二、填空题13．水烧沸腾时，壶盖不断向上跳动，同时壶嘴有大量白气产生，此时发生的物态变化是_____，在标准大气压下用天然气把2kg 的水从20℃加热至刚沸腾时，水吸收了_____J 的热量。

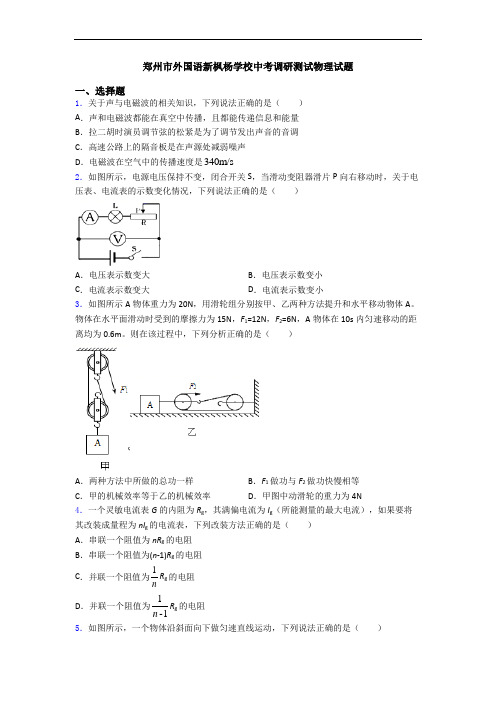

郑州市外国语新枫杨学校中考调研测试物理试题一、选择题1．关于声与电磁波的相关知识，下列说法正确的是（）A．声和电磁波都能在真空中传播，且都能传递信息和能量B．拉二胡时演员调节弦的松紧是为了调节发出声音的音调C．高速公路上的隔音板是在声源处减弱噪声D．电磁波在空气中的传播速度是340m/s2．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，关于电压表、电流表的示数变化情况，下列说法正确的是（）A．电压表示数变大B．电压表示数变小C．电流表示数变大D．电流表示数变小3．如图所示A物体重力为20N，用滑轮组分别按甲、乙两种方法提升和水平移动物体A。

物体在水平面滑动时受到的摩擦力为15N，F1=12N，F2=6N，A物体在10s内匀速移动的距离均为0.6m。

则在该过程中，下列分析正确的是（）A．两种方法中所做的总功一样B．F1做功与F2做功快慢相等C．甲的机械效率等于乙的机械效率D．甲图中动滑轮的重力为4N4．一个灵敏电流表G的内阻为R g，其满偏电流为I g（所能测量的最大电流），如果要将其改装成量程为nI g的电流表，下列改装方法正确的是（）A．串联一个阻值为nR g的电阻B．串联一个阻值为(n-1)R g的电阻C．并联一个阻值为1nR g的电阻D．并联一个阻值为1-1nR g的电阻5．如图所示，一个物体沿斜面向下做匀速直线运动，下列说法正确的是（）A．物体下滑过程中，其惯性不断增大B．物体下滑过程中，物体的动能不断增大C．物体从A点运动到B点的过程中，其机械能保持不变D．物体运动到A、B两点时，其对斜面施加的力的合力大小相等6．小明同学到南美洲游学，见到一种外表酷似微型西瓜的野生水果，其独特的迷你造型和清爽的口感令人称奇．图是迷你“西瓜”与一元硬币放在起的对比照，根据图片信息，估测该迷你“西瓜”的长度约A．2mm B．2cm C．6mm D．6cm7．如图所示的四种现象中，属于光沿直线传播现象的是（）A．透过放大镜观察植物B．景物在水中形成“倒影”C．景物在汽车观后镜中成像D．小狗经小孔形成“倒立的像”8．中国空军中个头最大，被称为“胖妞”的Y-20运输机，其起飞质量能达220t，航程大于7800km，曾在2020年2月13日驰援武汉，运送了大量医疗物资，如图所示。

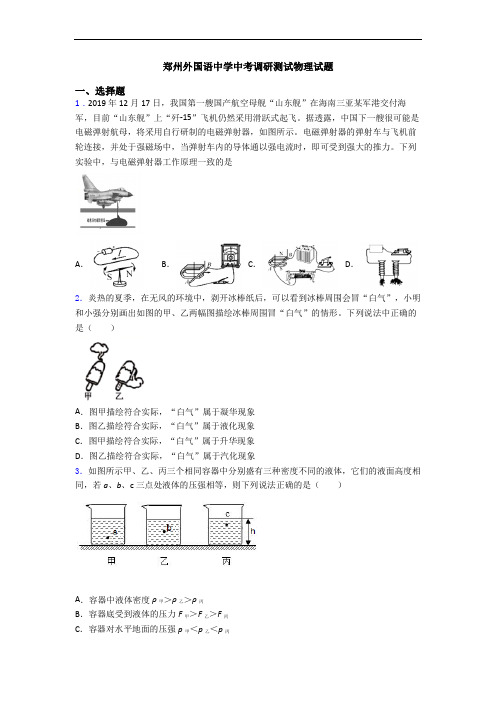

郑州外国语中学中考调研测试物理试题一、选择题1．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。

据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。

下列实验中，与电磁弹射器工作原理一致的是A．B．C．D．2．炎热的夏季，在无风的环境中，剥开冰棒纸后，可以看到冰棒周围会冒“白气”，小明和小强分别画出如图的甲、乙两幅图描绘冰棒周围冒“白气”的情形。

下列说法中正确的是（）A．图甲描绘符合实际，“白气”属于凝华现象B．图乙描绘符合实际，“白气”属于液化现象C．图甲描绘符合实际，“白气”属于升华现象D．图乙描绘符合实际，“白气”属于汽化现象3．如图所示甲、乙、丙三个相同容器中分别盛有三种密度不同的液体，它们的液面高度相同，若a、b、c三点处液体的压强相等，则下列说法正确的是（）A．容器中液体密度ρ甲＞ρ乙＞ρ丙B．容器底受到液体的压力F甲＞F乙＞F丙C．容器对水平地面的压强p甲＜p乙＜p丙D．容器对水平地面的压力F甲＞F乙＞F丙4．电动平衡车是一种时尚代步工具．如图所示，当人驾驶平衡车在水平路面上匀速直线运动时，下列说法正确的是A．平衡车受到的重力与地面对它的支持力是一对平衡力B．平衡车对地面的压力与地面对它的支持力是相互作用力C．关闭电机，平衡车仍继续前进是由于其受到惯性作用D．若平衡车在运动过程中所受的力全部消失，平衡车会慢慢停下来5．如图所示，两只相同的气球，分别充入氢气和空气，充气后体积相同，放飞气球时只有氢气球升上空中，若它们的重力分别为G氢和G空，在空气中受到的浮力分别为F氢和F空，则下列判断正确的是（）A．F氢＞F空B．F氢＝F空C．G氢＞G空D．G氢＝G空6．如图是一款太阳能座椅，椅子顶部安装的硅光电池板，可储备能量供晚间使用，下列说法正确的是A．硅光电池板是由超导材料制成的B．硅光电池板可以将太阳能转化为电能C．太阳能来源于太阳内部氢核的裂变D．太阳能属于不可再生能源7．如图所示，电源电压不变，R0为滑动变阻器，R1、R2为定值电阻。

郑州市外国语新枫杨学校物理内能的利用章末练习卷（Word版含解析）一、初三物理内能的利用易错压轴题（难）1．某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小。

他实验时组装了如图所示的两套规格完全相同的装置，并每隔1min记录了杯中水的温度（见表）。

加热的时间/0123456（min）甲杯水温/℃25272932343638乙杯水温/℃25262728293031（1）为保证实验的可靠性，实验时应控制两套装置中相同的量有水的质量和_____。

（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是_____。

（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量并记录的数据，利用公式Q吸＝cm（t﹣t0）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。

你认为他的计算结果可靠吗_____？为什么______？。

【答案】水的初温煤油不可靠燃料燃烧产生的热量不能完全被水吸收、存在热损失【解析】【分析】（1）探究两种燃料的热值时，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同；（2）由表格数据可知，在其它条件相同时，甲杯中水的温度升高的较快，即甲煤油灯燃烧产生的热量多，所以其热值大；（3）燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小。

【详解】（1）为了保证实验的可靠性，需要控制水的质量和水的初温相同，并且酒精灯的加热时间也要相同；（2）分析表格数据可知，甲杯中水的温度升高的较快，即甲煤油灯燃烧产生的热量多，所以其热值大；（3）因为燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实际值要小，因此这样的计算结果不可靠；故答案为：（1）水的初温；（2）煤油；（3）不可靠；燃料燃烧产生的热量不能完全被水吸收、存在热损失。

2．物理小组的同学们组装了如图所示的装置，在完全相同的烧杯中分别装有质量相同的A、B两种液体，在完全相同的燃料盒中分别装有两种不同的燃料．（1）若要比较液体的吸热本领，应选_____两图的实验装置进行实验．（在“甲、乙、丙”中选填）（2）实验过程中，若浸在液体中的温度计示数都升高了50 ℃，加热时间较短的液体比热容较_____．（3）实验过程中，若加热相同的时间，温度升高较多的液体比热容较_____．（4）根据实验数据同学们绘制出如图所示的图象．由图象可知：液体_____的比热容较大．（选填“A”或“B”）【答案】甲丙小小 B【解析】【分析】【详解】（1）在比较液体的吸热本领时，应使质量相同的不同液体在相同时间内吸收的热量相同，所以需要的燃料的种类相同，液体的质量相同但液体种类不同，所以选择甲、丙；（2）实验过程中，两种液体的温度都升高了50℃，加热时间短的液体吸热能力较弱，它的比热容较小；（3）质量相同的两种物质，加热时间相同时，温度升高较少的液体比热容较大，温度升高较多的液体比热容较小；（4）质量和初始温度均相同的A、B两种液体，吸热后它们的温度随时间变化的图象如图所示，由图可以看出，在相同时间内（即吸收的热量相同），B液体的温度升高得较慢，B 液体的比热容较大．3．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=qm计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：燃料加热前的水温/℃燃料燃尽后水温/℃煤油2544菜籽油2534（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的_____相同、及_______相同．（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是_______．（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值_____（偏大/偏小）．说说你的看法________ ．【答案】质量水的质量煤油天平偏小燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸【解析】【分析】本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同．【详解】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大；（3）要控制质量相等，需要用天平来测量；由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些．4．如图所示，甲、乙、丙三图中的装置完全相同。

郑州市外国语新枫杨学校中考调研测试物理试题一、选择题1．如图所示的实例中，目的是为了减小摩擦的是()A．鞋底上有凹凸的花纹B．汽车轮上加装防滑链C．轴承中装有滚珠D．防滑地砖做得凹凸不平2．为了检测学校周围声音的强弱，某同学利用声敏电阻制作了一个可以检测声音强度的仪器，电路图如图，电源电压保持不变，R1是一个声敏电阻，声敏电阻随着声音强度的增大而减小。

闭合开关S后，当学校周围的声音强度增大时，下列对电表示数变化的分析判断正确的是A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小3．下列工具读数正确的是（）A．天平的读数是82.8g B．刻度尺的读数是2.0cmC．秒表的读数是5min 8.5s D．电阻箱的读数是624Ω4．晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是A．B．C．D．5．下列现象中，属于光的反射的是A．开凿隧道时，利用激光束引导掘进方向B．用凸面镜扩大视野C．放大镜使光会聚D．手影的形成6．如图所示，叠放在一起的A、B两物体在水平拉力F的作用下，沿水平方向起向右做勾速直线运动，下列说法正确的是()A．A、B之间无摩擦力B．B受到A施加的摩擦力方向水平向右C．A对B的压力与地面对B的支持力是一对作用力与反作用力D．地面对B的支持力与B受到的重力是一对平衡力7．下列有关声现象的理解正确的是（）A．教师讲课的声音是由声带振动产生的B．声音可以在真空中传播C．声音的振幅越大，音调越高D．只要物体在振动，我们就能听到声音8．小明运用所学物理知识对足球比赛中的一些现象进行分析，下列说法中正确的是（）A．踢出去的足球能继续向前飞行是因为足球受到惯性的作用B．足球在空中飞行时机械能守恒C．空中飞行的足球，若它所受的力全部消失，它将立即落地D．足球最终停止在草坪上时，所受的重力和地面对它的支持力是一对平衡力9．小力用铅笔、细铁丝制作了一支简易密度计。

2023-2024学年河南省郑州市枫杨外国语学校九年级（上）调研物理试卷一、选择题1．下列说法中正确的是（ ）A．拉弯的弓把箭射出是动能转化为弹性势能B．汽油机的做功冲程把机械能转化为内能C．电流表可以直接连接到电源的两极使用D．沿海地区昼夜温差小，主要原因是水的比热容较大2．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉及的热现象解释正确的是（ ）A．“台上冰华澈，窗中月影临。

”冰的形成是升华B．“春蚕到死丝方尽，蜡炬成灰泪始干”蜡炬成灰泪始干是晶体的熔化C．“月落乌啼霜满天，江枫渔火对愁眠”霜的形成是凝固现象D．“青青园中葵，朝露待日晞”露的形成是液化现象3．在四冲程汽油机的一个工作循环中，不是依靠飞轮的惯性完成的是（ ）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．下列关于热值的说法正确的是（ ）A．燃料热值越大，燃烧放出的热量越多B．燃料的热值是燃料本身的特性，与其他因素无关C．2kg煤的热值大于1kg煤的热值D．燃烧不完全时热值变小5．如图是一个简化了的电冰箱内的电路图。

M是压缩机用的电动机，L是电冰箱内的照明灯泡关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（ ）A．电冰箱门关上时，S2就自动断开B．电冰箱门关上时，S1就自动闭合C．电冰箱门打开时，S2就自动断开D．电冰箱门打开时，S1就自动闭合6．甲、乙两台柴油机，甲的效率低于乙的效率，意义是（ ）A．甲的功率大于乙的功率B．甲消耗的燃料多于乙消耗的燃料C．乙将燃料燃烧放出的能变成有用功的那部分能的比例比甲大D．工作相同时间甲消耗的燃料一定比乙少7．如图所示的电路，不可能出现的情况是（ ）A．灯亮，铃响B．灯亮、铃不响C．灯不亮、铃响D．灯不亮、铃不响8．如图所示，属于费力杠杆的是（ ）A．起子B．道钉撬C．镊子D．钢丝钳9．教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是（ ）A．B．C．D．10．2019年9月29日，中国女排在日本大阪中央体育馆以3：0战胜阿根廷队，从而以11连胜的全胜战绩在2019年女排世界杯赛中完美“收官”，继2015年之后再度夺得这项赛事的冠军。

郑州市外国语新枫杨学校物理电压电阻章末练习卷（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

【详解】（1）闭合开关，电流表没有示数，可能出现断路，电压表有示数，则与电压表并联的R1断路，故选C。

（2）该实验是探究R1的电流和电压、电阻的关系，探究电流与电压的关系时，应保持R1不变；（3）R1两端的电压U=IR=1.0A×2Ω=2V，探究电流与电阻的关系时，应保持电阻两端的电压不变，要使电流表示数是0.5A，R1的阻值；因为电压不变，通过导体的电流和电阻成反比，所以作出的I-R1图像是图乙中的D。

【点睛】本题考查电流电压和电阻的关系，当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。

2．用如图甲所示的电路可以测量一个未知电阻的阻值，其中R x为待测电阻，R为电阻箱（符号为），S为单刀双掷开关，R0为定值电阻．某同学用该电路进行实验，主要步骤有：A．把开关S接b点，调节电阻箱，使电流表的示数为IB．读出电阻箱的示数RC．把开关S接a点，读出电流表的示数为ID．根据电路图，连接实物，将电阻箱的阻值调至最大（1）上述步骤的合理顺序是（只需填写序号）．（2）步骤A中电阻箱调节好后示数如图乙所示，则它的示数为Ω．若已知R0的阻值为10Ω，则待测电阻的阻值为＿＿＿＿Ω．（3）本实验采用的物理思想方法可称为＿＿＿＿＿（选填“控制变量法”或“等效替代法”）．【答案】（1）DCAB．（2）47Ω；47Ω．（3）等效替代法．【解析】【分析】【详解】（1）实验前，首先根据电路图，连接实物，将电阻箱的阻值调至最大，然后把开关S接a 点，读出电流表的示数为I；再接入电阻箱来替代，最后读出电阻箱的示数R，即为待则电阻的阻值．故上述步骤的合理顺序是：DCAB．（2）电阻箱×1000档位指示0，×100档位指示0，×10档位指示4，×1档位指示7．故电阻箱示数为47Ω．待测电阻的阻值为47Ω．（3）电路接入电阻箱和接入待则电阻，电流表示数一样，是采用等效替代法．3．为了验证并联电路的电流特点，小露设计了如图的电路进行实验．（1）①在连接电路时，开关应处于__________状态．②小露先将电流表接在L1所在的支路，闭合开关后，闭合开关后，电流表的指针反向偏转，出现这种现象的原因是：____________．③重新连好电路后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出:I1=0.5A，I2=_______A，I=1A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:__________(写出关系式即可)．（2）小郭和小莉同学分别用如图的电路探究“探究串联电路电压特点”的实验：①小郭在测量L1两端的电压时，两灯突然熄灭，但电压表示数变大且接近电源电压，由此判断出L1处的故障是_____________．小郭小莉②他排除故障后继续实验，完成了第一次实验测量，数据记录在下面表格中序号L1两端电压U1/V L2两端电压U2/V L1:和L2两端总电压U/V第一次测量 1.5 1.53小郭在第一次的实验数据收集完后就断定“串联电路中各用电器两端的电压相等”，这一结论是_______(填“正确”或“错误”)的，他得出这样的结论是因为___________．③小莉同学在测量L1、L2总电压时，按照图方式连接了电路，实验中她惊奇的发现，开关闭合前后电压表的示数不同，这是什么原因呢?爱探究的小莉通过查阅相关资料发现，这是由于电源内部也有电阻的原因，这个电阻我们称为电源的内阻，现实中的电源可以看成一个理想电源(不考虑电源内阻)和内阻串联而成(如图)．请结合实验情境和所学物理知识分析，开关闭合前的电压表示数__________(选填“大于”、“小于”或“等于”)开关闭合后的电压表示数．【答案】断开 电流表正负接线柱接反 0.5 12I I I =+ 断路 错误 选用灯泡相同 大于【解析】【详解】(1)①[1]连接电路时，为防止电流过大损坏电路元件，开关应处于断开状态；②[2]电流表指针反向偏转是因为电流表正负接线柱接反；③[3][4]图乙电流表所接量程为0~0.6A ，分度值为0.02A ，则读数为0.5A ，即I 2=0.5A ；由测量数据可知，并联电路中干路电流等于各支路电流之和，即：12I I I =+(2)①[5]两灯突然熄灭，电压表示数接近电源电压，说明电路发生断路，电压表有示数，则电压表所测元件断路，故L 1发生断路；②[6][7]由于实验只有一次，且从实验数据可知使用的为两个相同的灯泡，实验数据具有偶然性，得出的结论是错误的；③[8]开关闭合前可看作电压表与内阻串联，开关闭合后看作电压表与两灯泡并联，整体与内阻串联，由于并联总电阻变小，则根据串联分压可知，电压表示数变小，则开关闭合前的电压表示数大于开关闭合后的电压表示数．．4．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．【答案】0.2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-， 故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R U R I I I ==-， 故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0， 可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．5．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压 3 V）、滑动变阻器（20 Ω 2 A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，连接电路时，开关应_______．（2）某次实验中测得电压表的读数为 2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= _______A，此时金属丝的电阻R= _______Ω．（3）实验中移动金属夹P，分别测出AP段的长度l和对应的电压电流值，并计算出电阻值R，其中l和R的数据如下表：l/cm304050607080R/Ω 2.1 2.8 3.5 4.2 4.9 5.6（4）小军同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置．你认为他的想法是_______（填“正确”或“错误”）的，理由是：_______．【答案】（1）断开（2）0.42 5 （3）R与l成正比关系（4）错误电流表的测量值可能超过所选量程的最大值【解析】试题分析：（1）他们连接电路时，开关应断开；（2）由乙图知道，电流表的量程选的是0.6A，分度值是0.02A，所以电流表的读数是0.42A；根据欧姆定律知道R=U/I=2.1V/0.42A=5Ω；（3）由表格中数据知，电阻长度增大为原来的几倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，所以其它条件不变，导体的电阻与长度成正比；（4）若电路中由于电路连接问题使电路中的电流过大，超过电流表的量程，会烧坏电流表，所以在闭合开关前，要把滑动变阻器的滑片移至最大阻值处，所以他的想法是错误的。
