电气识图口诀(17首)

电工接线顺口溜，老全了。

火线L零线N，金属外壳接地E。

零线接地火有电，氖气发光是火线，氖管电阻一百万。

手按笔卡尖接线，注意手指不碰尖。

触电事故先断电，绝缘棒来挑起线。

火线零线并排走，插座电器并联接。

三孔插座上接地，两孔插座右接火。

电灯开关接火线，零线直接进灯座。

保险要和火线连，三脚插头接外壳。

“单相电源插座接线的规定单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

—“三相交流电源的两种接法和两种出线方式三相接法有两种，一个三角一个星。

角接三相围一圈，三个顶点三相线。

星接三尾联一点，联点叫做中性点。

三首引出三相线，中点出线中性线。

相线俗称叫火线，中线俗称叫零线。

星接可出两种线，三相三线和四线。

三相三线无零线，三相四线有零线。

装设接地线应遵循的顺序：先将接地极棒插入地面以下0.6m，后挂导体端。

对同杆塔多层电力线路检修时，接地线的装设应先低压后高压，先下层后上层，先近端后远端。

接地线的拆除与此相反。

装设接地线必须先接接地端，后接导线端，接地线应接触良好，连接应可靠。

拆接地线的顺序与此相反。

装、拆接地线均应使用绝缘棒或专用的绝缘绳。

人体不得碰触接地线或未接地的导线。

埋地导线埋设前的确定方法断芯检查和断点地埋导线埋设前，有无断芯盘盘检。

检查使用兆欧表，L一端接导线，导线另端放水中，仪表E端照此办，慢慢摇动兆欧表，针不到零是断线。

查找断点在何处，使用仪器DG3，单相交流接一头，仪器贴附地埋线，从头到尾慢移动，仪灯发光线未断，若是仪器灯熄灭，此处就是断线点。

原理图，接线图，电路图是电工在日常工作中经常要接触到的，所以电工必须学会看图，看电路图和接线图有个原则：从上到下，从左到右。

下面我们汇总了资深电工分享的接线看图方法口诀。

接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。

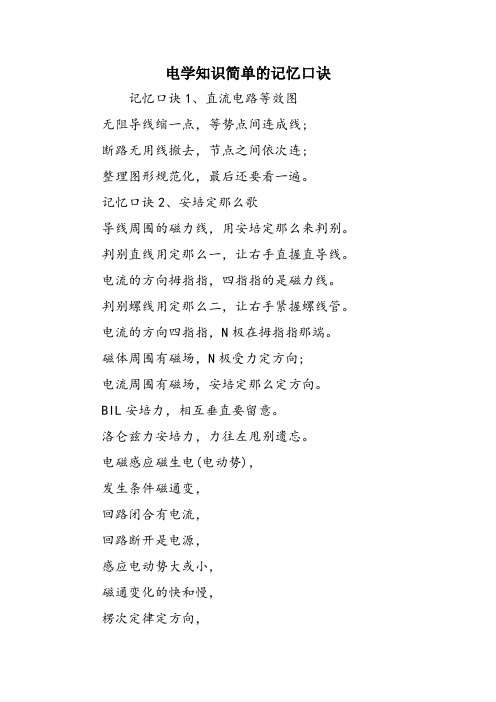

电学知识简单的记忆口诀记忆口诀1、直流电路等效图无阻导线缩一点，等势点间连成线;断路无用线撤去，节点之间依次连;整理图形规范化，最后还要看一遍。

记忆口诀2、安培定那么歌导线周围的磁力线，用安培定那么来判别。

判别直线用定那么一，让右手直握直导线。

电流的方向拇指指，四指指的是磁力线。

判别螺线用定那么二，让右手紧握螺线管。

电流的方向四指指，N极在拇指指那端。

磁体周围有磁场，N极受力定方向;电流周围有磁场，安培定那么定方向。

BIL安培力，相互垂直要留意。

洛仑兹力安培力，力往左甩别遗忘。

电磁感应磁生电(电动势)，发生条件磁通变，回路闭合有电流，回路断开是电源，感应电动势大或小，磁通变化的快和慢，楞次定律定方向，阻碍变化是关键，导体切割磁力线，右手定那么更方便。

匀强磁场(中)线圈转，旋转发生交流电，电流电压电动势，变化规律是弦线，中性面计时是正弦，平行面计时是余弦，NBSω是最大值，有效值用热量来计算。

自行发光是光源，同种平均直线传。

假定是遇见阻碍物，传达途径要改动。

反射折射两定律，折射定律是重点。

光介质有折射率，它的定义是正弦(比值)。

还可运用速度比，波长比值也使然。

全反射，要牢记，入射光线在光密。

入射角大于临界角，折射光线无处觅。

物在无量远，成像在焦点;千里迢迢物追像，物快像慢有希望;追到二倍焦距处，像在等距把它望;追过二倍焦距处，像却比物跑得忙;追到一倍焦距处，物在焦点像渺茫;追过一倍焦距处，物要看像回头望;坏事多磨练，镜心得聚会，光照金属能生电，入射光线有极限。

光电子动能大和小，与光子频率有关联。

光电子数目多和少，与光线强弱紧相连。

光电效应瞬间能发作，极限频率取决逸出功。

记忆口诀3、剖析电路的口诀剖析电路有方法：先判串联和并联;电表测量然后断。

一路究竟必是串;假定有分支是并联。

A表相当于导线;并时短路会出现。

假设发现它并源;毁表毁源真实惨。

假定有电器被它并;电路发作局部短。

V表可并不可串;串时相当电路断。

二建机电速记口诀大全一、电气部分口诀。

1. 电气部分的口诀。

电气部分是二建机电考试中的重要内容之一，掌握好电气部分的口诀对于备考至关重要。

以下是电气部分的口诀大全：2. 电气部分口诀一。

电气部分口诀一，电路图标记要规范，谐振电路需注意看。

电气元件要熟记，电机变压器别混淆。

3. 电气部分口诀二。

电气部分口诀二，电力电压功率关系定，三相平衡不平衡看。

电力电能计算要细，功率因数是重点题。

4. 电气部分口诀三。

电气部分口诀三，电气安全第一位，接地线是保护神。

电气火灾防范要做好，用电安全别大意。

5. 电气部分口诀四。

电气部分口诀四，电气设备维护要勤，绝缘电阻要测定。

电气设备故障排除法，电气工程师必备技能。

6. 电气部分口诀五。

电气部分口诀五，电气工程施工规范，线缆敷设要整齐。

电缆敷设要有间距，电气工程质量要可靠。

二、机械部分口诀。

1. 机械部分口诀一。

机械部分口诀一，机械基础知识要牢记，机械传动要注意力。

机械零件加工工艺，加工工艺要细心记。

2. 机械部分口诀二。

机械部分口诀二，机械设计要合理，机械结构要牢固。

机械制图要规范化，机械加工要技术到。

3. 机械部分口诀三。

机械部分口诀三，机械设备安装要规范，设备安装要精心做。

机械设备调试要细致，设备调试要认真学。

4. 机械部分口诀四。

机械部分口诀四，机械设备维护要勤，设备维护要定期做。

机械设备故障排除法，设备故障要迅速解。

5. 机械部分口诀五。

机械部分口诀五，机械工程施工规范，施工规范要遵守。

机械工程质量要可靠，工程质量是生命线。

三、速记口诀总结。

以上是二建机电速记口诀大全，希望能够对大家备考有所帮助。

在备考过程中，要多加练习，熟记口诀，掌握好考试重点，相信大家一定能够取得优异的成绩。

加油！。

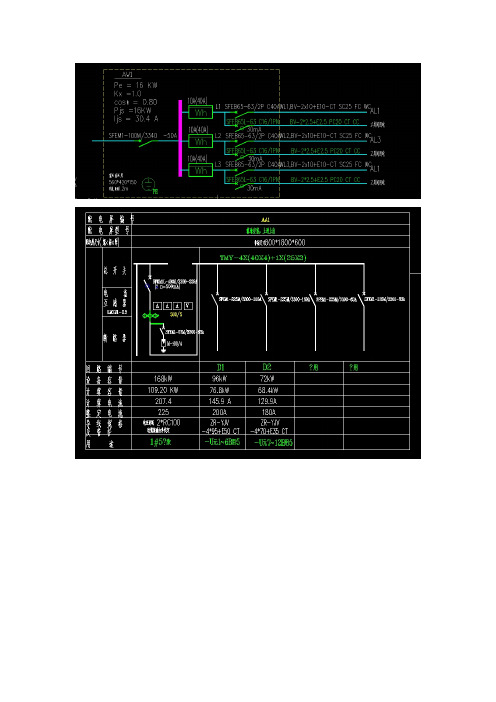

1、先看第二张图；AA1是配电柜（屏）（第一栏），向下第四栏、TMY是接地母线，有4条40mm宽4mm厚和一条25mm宽3mm厚的铜排。

左侧3个A是电流表，V是电压表其它是断路器（开关）的型号。

有4条向下的线，分别对应D1、D2和备用，下面第二栏是电缆规格型号，ZR—阻燃型，YJ—交
联聚乙烯绝缘，V—聚氯乙烯绝缘或护套，为阻燃交联聚乙烯绝缘护套电缆，4*95+E35，E是接地，CT-沿桥架敷设。

YJV-4*70+E35的电缆分别接到D1、D2配电箱上。

2、最下面的图；D1、D2分别接到AW1、AW2配电箱（AW 是电表箱）。

3、看第一张图；AW1，Wh是电度表，向右是开关及漏电保护器，每个电度表分出两路线，一路接AL配电箱，一路接工具间，BV-2*10+E10（也可标注为BV-3*10，不需要加E）。

SC25；直径25的钢管，FC：暗敷设在地面内，WC-暗敷在墙内。

其它配电箱同理。

工具间是储藏室，在地下一层。

W3你没给系统图，它的道理和上述一样。

电气超级实用口诀大全，拿走不谢！口诀(一)仪用电流互感器的使用方法和注意事项仪用电流互感器，实际是台变压器。

常用低压变高压，电流刚好成反比。

配接仪表测大流，电度计量也必须。

仪表显示成变比，得出数值为实际。

二次两端接仪表，K1、K2来标记。

额定电流五安培，配用仪表要注意。

两端不可呈开路，不要串联熔断器。

防止触电保安全，铁心、K2要接地。

一次串入电路中，L1、2来标记。

1进2出去负载，三相测量是必须。

常用测量一变比，使用单比互感器。

本身只设二次线，测量线路即为一。

口诀(二)同杆架设高低线路时，高、低压横担之间的最小垂直距离同杆电压有高低，确保两者垂直距，直线电杆一米二，分支转角保一米。

口诀(三)水泥电杆的埋没深度电竿埋深怎样求？竿的长度除以六，特殊情况可加减，最浅应保一米五，竿高八米一米五，递增点一依次走，十三米竿整两米，十八最浅两米六，十五米竿两米三，以上数据要熟记。

口诀(四)拉线的强度设计安全系数及最小规格拉线强度要保险，强度系数来保全。

镀锌钢绞整两倍，镀锌铁线两倍半。

最小截面也要保，二十五方钢绞线。

单根直径四毫米，三根一股锌铁线。

口诀(五)对接户线、进户线档距、最小截面、最小线见距离的规定接户档距怎样算？二十五米是一关。

超过二五怎么办？设立中间接户杆。

总长不超五十米，过长使用不安全。

使用寿命要保证，耐气候型绝缘线。

线规要按供电算，最小截面防拉断。

电杆引下档距十，沿墙敷设六米算。

铝线最细四平方，二点五方是铜线。

档距十至二十五，铝六铜四最细线。

室外接户进户线，线间距离怎样算？沿墙敷设点一米，零点一五自电杆。

口诀(六)低压三相四线制架空线的相序排列顺序低压三相四线制，水平排列成一字。

面对来线方向看，从左到右有顺序。

A、B、N、C依次排，N线可能比较细。

N线放置一原则，靠近电杆或墙体。

口诀(七)架空导线载流量的估算和选择架空裸线铝绞线，强度载流两安全。

最小截面十六方，安全载流可估算。

已知截面乘倍数，截面毫方电流安。

电工识图口诀电工识图口诀识电图，有方法，学要义，捷径佳，接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。

主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。

能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。

材料表，施工书，总要求，目录号，图样说明看详细，识图重点便明了。

看原理，分主副，交直流，细分清，先看电源各回路，保护测量控制清。

安装图，照主副，经线路，到负载，不忘电源一段段，元件连接按序看。

展开图，识读时，据原理，在回路，电器元件功能键，分别画在线路间。

平面图，剖面图，看土建，看管道，电气设备有位置，细看尺寸和投影。

连接线，传信息，示逻辑，连功能，多线表示虽麻烦，直观详细易辨明，单线法，也简单，示三相，要对称，单画互感继电器，多线文字详记明，明暗敷，粗细线，加文字，画斜线，标注导线各型号，宽厚截面标中间，十字形，连T形，导线交，连不连，就看中心小圆点，明明白白好分辨，绝缘线，要标记，从属端，独立线，组合标记功能键，相位保护极性间。

元器件，图形号，简外形，要素号，集中表示简单图，分开表示展开图，工作态，画正常，接触点，方向致，左开右闭是规定，下开上闭要记牢！整定值，数据号，在附件，标记好，注释标志要清晰，端子图形小句号。

常用充电器电路节能灯电路原理分析原理和开关电源同理，前级开关震荡，变压器后级增加绕组，感应出高压，做成升压线路，输出在1000以上！发射电子激发荧光灯里面的水银蒸汽和氩气粒子，以至荧光粉发光！！至于线路图，我给你找一下！如果是镇流器坏了，可以更换一只振流器板，在电子城买1元左右电子镇流器工作最基本的原理是把50Hz的工频交流电，变成20～50kHz的较高频率的交流电，半桥串联谐振逆变电路中，上、下两个三极管在谐振回路电容、电感、灯管、磁环的配合下轮流导通和截止，把工频交流电整流后的直流电变成较高频率的交流电。

电气二次回路看图口诀
电气二次回路看图口诀先看一次，再看二次，看完交流，看直流。

交流看电源、直流找线图线圈对应查触头，触头练成一条线上下左右顺序看，屏外设备接着连。

第一步:先看一次后看二次一次:断路器、隔离开关、电流、电压互感器、变压器等。

了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理;再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。

第二步:看完交流看直流先看二次图的交流回路，以及电气量变化的特点，再由交流量的”因”查找出直流回路的”果”，一般交流回路较简单。

第三步:交流看电源，直流找线圈交流回路一般从电源入手，包含交流电流、交流电压回路两部分;先找出由哪个电流互感器或哪一组电压互感器供电(电流源、电压源)，变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。

第四步:线圈对应查触头，触头连成一条线找出继电器的线圈后，再找出与其相应的触头所在的回路，一般由触头再连成另一回路;此回路中又可能串接有其它的继电器线圈，由其它继电器的线圈又引起它的触头接通另一回路，直至完成二次回路预先设置的逻
辑功能。

第五步:上下左右顺序看，屏外设备接着连主要针对展开图、端子排图及屏后设备安装图。

原则上由上向下、由左向右看，同时结合屏外的设备一起看。

记住这5个顺口溜，那么接下来就能轻而易举的解决了～。

看电路板的口诀以下是五个符合要求的口诀：《看电路板口诀一》小朋友们要记清，看电路板有窍门。

一看焊点像星星，闪闪发亮要认清。

二看线路像小蛇，弯弯曲曲有规律。

元件如同小士兵，各自站岗有使命。

遇到问题别慌张，按照顺序仔细瞧。

从上到下一点点，从左到右慢慢找。

这样观察电路板，轻松学会没烦恼。

《看电路板口诀二》电路板呀真神奇，小朋友们来探秘。

一瞧元件像糖果，五颜六色真美丽。

二看铜箔像小路，条条通往不同地。

电容电感是伙伴，电阻二极管也来聚。

观察时候要仔细，就像寻宝玩游戏。

一个一个认真看，其中奥秘会发现。

《看电路板口诀三》小朋友们听我说，电路板里知识多。

一看大小不一样，元件各自有特色。

二看形状各不同，有方有圆还有角。

连线如同蜘蛛网，密密麻麻别害怕。

耐心细致去分辨，好像侦探找线索。

找到关键就明白，电路原理记心窝。

《看电路板口诀四》来来看电路板呀，听我说说小口诀。

一找电源像灯塔，为电路来把光洒。

二找芯片像大脑，指挥工作作用大。

电阻调节电流呀，电容储存小电荷。

还有那些小插件，如同小兵听令啦。

仔细观察多思考，电路世界真奇妙。

《看电路板口诀五》电路板呀真有趣，学习口诀很容易。

一看标识像标签，告诉你它啥脾气。

二看布局像地图，指引方向不迷路。

各个部分要分清，好像拼图一块块。

串联并联要知道，电流电压不乱跑。

学会观察电路板，科学知识早知道。

学会这25条电工基础口诀，分分钟读懂电气图！自学CADCAD自学网旗下AutoCAD学习平台。

1、单相电源插座接线的规定单相插座有多种，常分两孔和三孔两孔并排分左右，三孔组成品字形接线孔旁标字母，L为火N为零三孔之中还有E，表示接地在正中面对插座定方向，各孔接线有规定左接零线右接火，保护地线接正中2、漏电保护器的选择选择漏电保护器，供电方式为第一单相电源二百二，二线二级或单级三相三线三百八，选用三级保护器三相四线三百八，四线三级或四级“级”表示开关触点“线”表示进、出线3、灯泡不亮的原因查找办法灯泡不亮叫人烦，常见原因灯丝断透明灯泡看得着，否则可用电笔验合上开关点两端，都不发亮火线断一亮一灭灯丝断，两端都亮断零线4、埋地导线埋设前的断芯检查和断点确定方法地埋导线埋设前，有无断芯盘盘检检查使用兆欧表，L一端接导线导线另端放水中，仪表E端照此办慢慢摇动兆欧表，针不到零是断线查找断点在何处，使用仪器DG3单相交流接一头，仪器贴附地埋线从头到尾慢移动，仪灯发光线未断若是仪器灯熄灭，此处就是断线点5、低压验电笔判断交流单相电路故障的方法交流验电用电笔，亮为火线不亮地电路故障可检查，通电测量火和地亮灭正常查设备，电路断开不可疑若是两端都不亮，电源火线已脱离若是两端都发亮，零线断裂或脱离6、用指针式万用表测量直流电压的方法测量之前先调零，量程选择要适中确定电路正负极，并联接线要搞清黑色表笔接负极，红色表笔要接正若是表针反向转，接线正负反极性7、用指针式万用表测量直流电流的方法测量之前先调零，量程选择要适中确定电路正负极，串联接线要搞清黑色表笔接负极，红色表笔要接正若是表针反向转，接线正负反极性8、用指针式万用表测量导体直流电阻的方法测量电阻选量程，选完量程再调零两笔短路看表针，不在零位要调整旋动欧姆调零钮，表针到零才算成旋钮到底仍有数，更换电池再调整接触一定要良好，阻大两手要悬空测量数值保准确，表针最好在格中测量完毕关电源，旋钮旋到电压中9、用指针式万用表判断电容器的好坏电容好坏粗判断，万用电表可承担使用电阻乘K档，表笔各接一极端表针摆到接近零，然后慢慢往回返到达某处停下来，返回越多越健康到零不动有短路，返回较少有漏电开始测量表不走，电容内部线路断10、用充、放电法判断电容器的好坏电容好坏粗判断，充放电法可承担电容两端接直流，少许时间就掐断导体点接两个极，有无火花注意看有火为好无火坏，同种火大更饱满11、“已知三相异步电动机的额定容量和电压，求取额定电流的近似值中小容量高低压，电流估算看千瓦给出关系为中值，容大减小容小加一个千瓦两安培，常用低压三百八高压电机三千伏，四个千瓦一安流电压更高六千伏，八个千瓦一安流额定电压到一万，十三千瓦为一安12、“三相380V电动机改用单相220V电源供电时的接线方法和接入电容器的电容量计算电机三相改单相，绕组接法按原状三端出线都有用，俩接电源一接容接容以后接电源，接零接火转向反电机三相改单相，并接电容的容量工作电容看接法，星接小来角接大百瓦电机微法数，角接为十星接六起动电容可同大，十瓦二至三微法电容耐压看电源，二百二电源三百三13、感性负载电路中电流和电压的相位关系电感妙在一“感”字，感情来去皆需时刚一见面很陌生，心里的话儿难启齿一旦需要分手时，“藕断丝连”还相思电源一通电压加，电流一时难通达切断电源电压断，电流一时难切断上述比喻教通俗，电压在前流在后两者相差电角度，最大数值九十度14、每千米导线的重量估算千米导线有多重，要看截面和品种截面单位毫米方，乘以系数值不同硬铝最轻二点八，纯铝次之把三乘钢芯铝绞乘以四，七点八铁比较重再重纯铜八点八，钢绞最重九点零考虑弧垂和绑扎，再把一点零三乘相关公式：质量＝密度Ｘ体积体积＝底面积Ｘ高度15、发电机原理和右手定则导线切割磁力线，感应电磁生里面导线外接闭合路，就有电流流其间判断流向用右手，伸开右手成平面导线运动拇指向，手心面对N极端四指方向即电流，该端也是正极端16、基尔霍夫第一定律、第二定律基尔霍夫是名人，电路定律他发明节点电流为第一，流出、流入两相平回路电压为第二，压降、电势两相等17、整流电源输出直流电压与输入交流电压的关系以及整流二极管的反压交流电压变直流，输出电压怎样求输入电压为一百，单相半波为四五三相半波一一七，半波两倍全波数如若采用晶闸管，从零开始到上数管子反压要记住，单相三相不同数单相桥式一四一，三相桥式二三九注：输入电压应为相电压18、电阻串联和并联后总阻值的计算电阻串联值增加，越串越长阻越大电阻并联值减小，相当截面在增大并联总阻较难求，各值先要求倒数倒数之和的倒数，就是并联后电阻并联只有两电阻，总阻可用简式求两阻之积作分子，两阻之和作分母19、三相交流电源的两种接法和两种出线方式三相接法有两种，一个三角一个星角接三相围一圈，三个顶点三相线星接三尾联一点，联点叫做中性点三首引出三相线，中点出线中性线相线俗称叫火线，中线俗称叫零线星接可出两种线，三相三线和四线三相三线无零线，三相四线有零线20、整流二极管正负极的判定方法二极管有两个极，一个阳极一阴极分辨极性较简单，首先可看图表记三角一端极为阴，短杠一端为阳极没有图表看外形，较圆一端为阳极较大规格带螺丝，螺丝一端为阳极若不放心用表量，万用电表准备齐乘以一百电阻档，两笔分别接电极正反两次比阻值，一大一小记仔细阻值小时看表笔，红阳黑阴定电极21、桥式整流电路的连接方法以及阻容保护、整流二极管问题单相桥式四个管，两两串联再并联并联两端出直流，两管连点进电源三相桥式六个管，两两串联再并联并联两端出直流，两管连点进电源阻容保护二极管，三种接法任你选一种并在交流侧，一种并在直流端还有一种较复杂，并在每支管两端感性负载反电势，并联持续二极管22、磁铁及磁铁的性质、磁场和磁力线不管大小与粗细，磁铁均有两个极南极S北极N，两端最大磁场力同极相斥异极吸，万物都是同一理描述磁场磁力线，每条都是闭合线体外从N到S极，S到N体内穿线线相互不交叉，相对密集在两端23、为减小输出电流纹波而设置的滤波电路要想得到稳定流，滤波电路接输出一个电容一个抗，接成一种T形路两个电容一电抗，名称叫做派电路还有一种较简单，两个电容一电阻24、刷偏离中性线的影响和调整方法励磁接通再开断，同时要把仪表看仪表指针来回摆，摆幅较大电刷偏轻轻旋动电刷架，摆幅最小调整完电机通电正反转，两次转速来相减所得之差若较大，说明电刷比较偏轻轻旋动电刷架，相差最小调整完25、刷偏离中性线的影响和调整方法励磁接通再开断，同时要把仪表看仪表指针来回摆，摆幅较大电刷偏轻轻旋动电刷架，摆幅最小调整完电机通电正反转，两次转速来相减所得之差若较大，说明电刷比较偏轻轻旋动电刷架，相差最小调整完来源：技成培训。
