周期图法功率谱估计

功率谱估计方法的比较功率谱估计是信号处理中常用的一种方法，用于分析信号在频域上的能量分布情况。

不同的功率谱估计方法适用于不同的信号特性和应用场景。

本文将对几种常见的功率谱估计方法进行比较，并讨论其适用性和优缺点。

主要涉及的方法包括周期图法、Welch法、半周期图法、高分辨功率谱估计方法以及非参数方法。

周期图法是最基本也是最简单的功率谱估计方法之一、它通过计算信号的自相关函数来获得功率谱。

周期图法适用于信号周期性明显的情况，能够对周期性成分进行准确的估计。

然而，周期图法对非周期性成分的估计精度较低，容易受到噪声的影响。

此外，由于其需要计算自相关函数，计算复杂度较高。

Welch法是一种常用的非周期信号功率谱估计方法。

它将信号分成多个重叠的子段，并对每个子段进行信号窗和傅里叶变换，最后将各个子段的功率谱平均，得到最终的功率谱估计值。

Welch法通过增加样本数量来提高估计精度，对非周期信号有较好的适应性。

然而，Welch法存在频率分辨率较低的问题，特别是在功率谱曲线出现忽略不计的成分时，精度会受到影响。

半周期图法是一种结合了周期图法和Welch法的功率谱估计方法。

它将信号分成多个重叠的子段，并对每个子段进行信号窗和自相关函数的计算，最后将各个子段的功率谱平均。

半周期图法具有比Welch法更好的频率分辨率，对非周期信号有更好的适应性。

然而，半周期图法也存在计算复杂度较高的问题。

高分辨功率谱估计方法是一类通过对信号进行重构和增加相位信息来提高频率分辨率的方法。

例如，MUSIC（多重信号分类）算法通过将信号子空间与噪声子空间进行相关分析，得到更精确的功率谱估计。

高分辨功率谱估计方法适用于信号含有多个成分且互相之间相对较远的情况。

然而，高分辨功率谱估计方法常常对信号的要求较高，对信号中噪声和非线性成分比较敏感。

非参数方法是一种不依赖于信号模型的功率谱估计方法。

它通过直接对信号进行傅里叶变换，并对结果进行平方，得到信号的功率谱估计值。

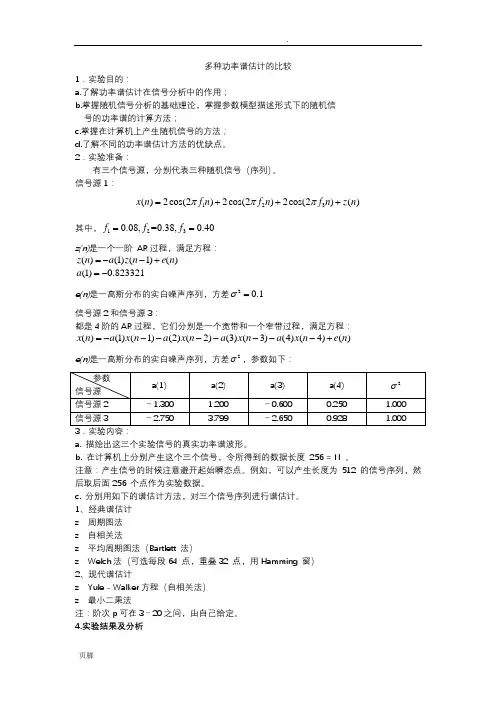

多种功率谱估计的比较1．实验目的：a.了解功率谱估计在信号分析中的作用；b.掌握随机信号分析的基础理论，掌握参数模型描述形式下的随机信 号的功率谱的计算方法；c.掌握在计算机上产生随机信号的方法；d.了解不同的功率谱估计方法的优缺点。

2．实验准备：有三个信号源，分别代表三种随机信号（序列）。

信号源1：123()2cos(2)2cos(2)2cos(2)()x n f n f n f n z n πππ=+++其中，1230.08,=0.38,0.40f f f ==z(n)是一个一阶 AR 过程，满足方程： ()(1)(1)()z n a z n e n =--+ (1)0.823321a =-e(n)是一高斯分布的实白噪声序列，方差20.1σ=信号源2和信号源3：都是4阶的AR 过程，它们分别是一个宽带和一个窄带过程，满足方程： ()(1)(1)(2)(2)(3)(3)(4)(4)()x n a x n a x n a x n a x n e n =--------+e(n)是一高斯分布的实白噪声序列，方差2σ，参数如下：a. 描绘出这三个实验信号的真实功率谱波形。

b. 在计算机上分别产生这个三个信号，令所得到的数据长度 256 = N 。

注意：产生信号的时候注意避开起始瞬态点。

例如，可以产生长度为512 的信号序列，然后取后面256 个点作为实验数据。

c. 分别用如下的谱估计方法，对三个信号序列进行谱估计。

1、经典谱估计 z 周期图法 z 自相关法z 平均周期图法（Bartlett 法）z Welch 法（可选每段64 点，重叠32 点，用Hamming 窗） 2、现代谱估计z Yule - Walker 方程（自相关法） z 最小二乘法注：阶次p 可在3－20之间，由自己给定。

4.实验结果及分析1 分析信号源1 1> 周期图法周期图法又称直接法，是直接建立在功率谱的定义式上的。

1 随机信号的经典谱估计方法估计功率谱密度的平滑周期图是一种计算简单的经典方法。

它的主要特点是与任何模型参数无关，是一类非参数化方法[4]。

它的主要问题是：由于假定信号的自相关函数在数据观测区以外等于零，因此估计出来的功率谱很难与信号的真实功率谱相匹配。

在一般情况下，周期图的渐进性能无法给出实际功率谱的一个满意的近似，因而是一种低分辨率的谱估计方法。

本章主要介绍了周期图法、相关法谱估计（BT ）、巴特利特(Bartlett)平均周期图的方法和Welch 法这四种方法。

2.1 周期图法周期图法又称直接法。

它是从随机信号x(n)中截取N 长的一段，把它视为能量有限x(n)真实功率谱)(jw x e S 的估计)(jw x e S 的抽样.周期图这一概念早在1899年就提出了，但由于点数Ｎ一般比较大，该方法的计算量过大而在当时无法使用。

只是1965年FFT 出现后，此法才变成谱估计的一个常用方法。

周期图法[5]包含了下列两条假设：1．认为随机序列是广义平稳且各态遍历的，可以用其一个样本x(n)中的一段)(n x N 来估计该随机序列的功率谱。

这当然必然带来误差。

2．由于对)(n x N 采用DFT ，就默认)(n x N 在时域是周期的，以及)(k x N 在频域是周期的。

这种方法把随机序列样本x(n)看成是截得一段)(n x N 的周期延拓，这也就是周期图法这个名字的来历。

与相关法相比，相关法在求相关函数)(m R x 时将)(n x N 以外是数据全都看成零，因此相关法认为除)(n x N 外x(n)是全零序列，这种处理方法显然与周期图法不一样。

但是，当相关法被引入基于FFT 的快速相关后，相关法和周期图法开始融合。

通过比较我们发现：如果相关法中M=N ，不加延迟窗，那么就和补充（N-1）个零的周期图法一样了。

简单地可以这样说：周期图法是M=N 时相关法的特例。

因此相关法和周期图法可结合使用。

2.2 相关法谱估计（BT ）法这种方法以相关函数为媒介来计算功率谱，所以又叫间接法。

功率谱估计方法的比较1.周期图法周期图法是最简单直观的功率谱估计方法之一，通过将信号分成多个长为N的区间，计算每个区间内信号的一维傅里叶变换，然后将这些变换结果平方并取平均得到功率谱。

该方法简单快速，但由于其需要使用多个区间的数据进行平均，因此对信号长度有较高的要求，且在信号存在非平稳性时，该方法不适用。

2.自相关法自相关法是一种经典的功率谱估计方法，通过计算信号的自相关函数来估计功率谱。

具体步骤是将信号与其自身的延迟序列进行点乘，并取平均得到自相关函数。

然后对自相关函数进行傅里叶变换，得到功率谱估计值。

该方法计算简单，但精度一般，且在信号长度较长时计算复杂度较高。

3.傅里叶变换法傅里叶变换法是一种经典的功率谱估计方法，通过对信号直接进行傅里叶变换得到功率谱。

该方法计算简单，精确度高，但对信号的长度存在要求，较长的信号长度能提供更高的分辨率。

此外，傅里叶变换法只适用于周期性信号。

4.平均周期图法平均周期图法是一种对周期图法的改进。

它将信号分为多段，并对每一段进行周期图计算，然后将计算结果平均得到平均周期图。

与周期图法相比，平均周期图法可以降低误差，提高估计精度。

然而，该方法仍然对信号长度有一定要求，并且计算复杂度较高。

5.移动平均法移动平均法是一种基于滑动窗口的功率谱估计方法，其基本思想是通过对信号进行多次滑动窗口处理，将窗口内信号的傅里叶变换结果平方并取平均得到功率谱估计值。

该方法在计算复杂度上较低，适用于非平稳信号的功率谱估计。

但是，由于窗口大小的选择存在权衡，需要根据实际情况进行合理设置。

总结起来，各种功率谱估计方法各有优劣。

周期图法和自相关法计算简单，但方法的精度较低，受信号长度限制且无法处理非平稳信号。

傅里叶变换法具有较高的计算精度，但对信号的长度和周期性要求较高。

平均周期图法和移动平均法对周期图法进行了改进，在精度上有所提高，但计算复杂度较高。

因此，在实际应用中，需要根据具体的信号特点和处理要求选取合适的功率谱估计方法。

随机信号的功率谱估计方法随机信号的功率谱估计方法介绍随机信号是指信号的每个值都是随机的，即在同一时刻下，其取值可以是不同的。

由于随机性导致了随机信号的分布不确定，因此分析随机信号的机理比较复杂。

一个优秀的信号分析方法是估计随机信号的功率谱。

功率谱是一个很有用的统计量，它描述了信号在不同频率上的能量分布。

估计功率谱可以帮助我们了解信号的构成、将信号分解成不同的频率分量、对信号的特征进行定量分析，以及在通信和控制系统中使用。

本文将介绍几种常见的随机信号功率谱估计方法，包括周期图法、自相关函数法、半岭功率谱估计法和最大熵谱估计法。

方法一、周期图法周期图法经常用于信号频谱估计。

当我们有大量采样数据时，可以通过对信号进行傅里叶变换来计算功率谱。

但是，当信号是随机过程时，它的频谱也是一个随机变量，因此我们必须通过使用大量的测量值来确定频谱估计的不确定性。

由此带来的问题是，我们要计算的是随机过程信号的平均功率谱密度函数，而不仅仅是单次测量结果的功率谱。

周期图法通过将数据分成多个重叠的子段，然后计算每个子段的傅立叶变换来估计平均功率谱密度函数。

二、自相关函数法自相关函数法采用的是自相关函数相关的频谱估计方法。

通过对随机信号进行卷积，可以获得信号的自相关函数。

自相关函数是指信号与自身的延迟信号的乘积。

自相关函数可以通过傅立叶变换来计算功率谱密度函数。

这种方法可以用于非平稳和平稳信号，并且在信号较长的情况下效果良好。

三、半岭功率谱估计法半岭功率谱估计法是利用谱曲线的形状确定能量的集中程度。

半岭是谱曲线上右侧的谷底点。

我们可以将信号的谱曲线绘制出来，并计算它到半岭的近似功率谱曲线。

该方法可以适用于处理非平稳信号，需要进行多次计算才能获得准确结果。

四、最大熵谱估计法最大熵谱估计法可以通过最小化误差来估计功率谱密度函数。

该方法通过将信号视为时间序列，然后利用最大熵原理来进行谱估计。

最大熵原理是指在不知道任何关于信号的先验信息的情况下，使用最少的假设来描述数据的过程。

第1篇一、实验目的1. 理解经典功率谱估计的原理和方法；2. 掌握BT法、周期图法、Bartlett法和Welch法等经典功率谱估计方法；3. 通过MATLAB仿真，验证各种方法的性能和特点；4. 分析实验结果，总结经典功率谱估计方法的优缺点。

二、实验原理功率谱估计是信号处理中的一个重要方法，用于分析信号的频率成分。

经典功率谱估计方法主要包括BT法、周期图法、Bartlett法和Welch法等。

1. BT法：先估计自相关函数，然后进行傅里叶变换得到功率谱；2. 周期图法：直接对样本进行傅里叶变换，得到功率谱；3. Bartlett法：将信号分成L段，计算每段的自相关函数，然后进行傅里叶变换得到功率谱；4. Welch法：对信号进行分段，计算每段的自相关函数，然后进行傅里叶变换得到功率谱，并对结果进行加权平均。

三、实验环境1. 操作系统：Windows 10；2. 编程语言：MATLAB；3. 实验数据：随机信号样本。

四、实验步骤1. 生成随机信号样本；2. 使用BT法进行功率谱估计；3. 使用周期图法进行功率谱估计；4. 使用Bartlett法进行功率谱估计；5. 使用Welch法进行功率谱估计；6. 对比分析各种方法的估计结果。

五、实验结果与分析1. BT法：BT法是一种较为精确的功率谱估计方法，其估计结果与真实功率谱较为接近。

但是，BT法需要计算样本的自相关函数，计算量较大。

2. 周期图法：周期图法是一种简单易行的功率谱估计方法，但其估计结果存在较大误差。

当样本长度N较大时，周期图法的估计结果逐渐接近真实功率谱。

3. Bartlett法：Bartlett法在Bartlett窗口的宽度较大时，估计结果较为准确。

但是，当Bartlett窗口的宽度较小时，估计结果误差较大。

4. Welch法：Welch法是一种改进的周期图法，通过分段和加权平均，提高了估计精度。

Welch法在估计精度和计算量之间取得了较好的平衡。

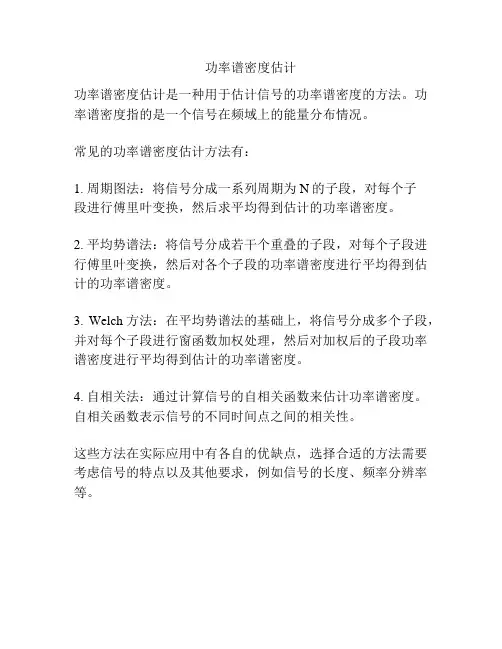

功率谱密度估计
功率谱密度估计是一种用于估计信号的功率谱密度的方法。

功率谱密度指的是一个信号在频域上的能量分布情况。

常见的功率谱密度估计方法有：
1. 周期图法：将信号分成一系列周期为N的子段，对每个子
段进行傅里叶变换，然后求平均得到估计的功率谱密度。

2. 平均势谱法：将信号分成若干个重叠的子段，对每个子段进行傅里叶变换，然后对各个子段的功率谱密度进行平均得到估计的功率谱密度。

3. Welch方法：在平均势谱法的基础上，将信号分成多个子段，并对每个子段进行窗函数加权处理，然后对加权后的子段功率谱密度进行平均得到估计的功率谱密度。

4. 自相关法：通过计算信号的自相关函数来估计功率谱密度。

自相关函数表示信号的不同时间点之间的相关性。

这些方法在实际应用中有各自的优缺点，选择合适的方法需要考虑信号的特点以及其他要求，例如信号的长度、频率分辨率等。

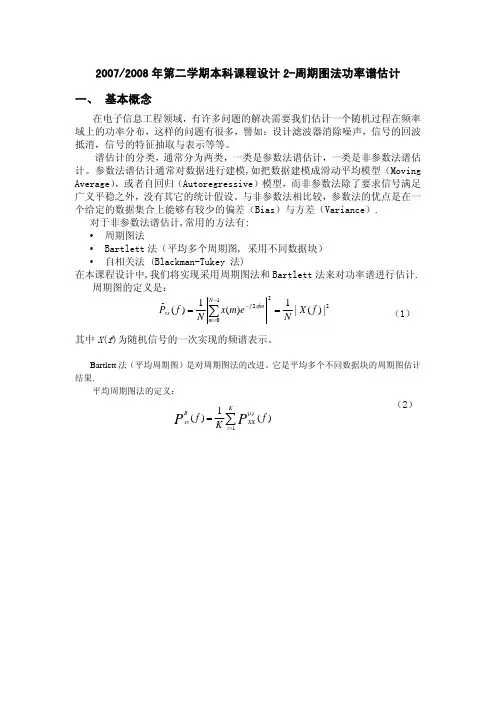

2007/2008年第二学期本科课程设计2-周期图法功率谱估计一、 基本概念在电子信息工程领域，有许多问题的解决需要我们估计一个随机过程在频率域上的功率分布，这样的问题有很多，譬如：设计滤波器消除噪声，信号的回波抵消，信号的特征抽取与表示等等。

谱估计的分类，通常分为两类，一类是参数法谱估计，一类是非参数法谱估计。

参数法谱估计通常对数据进行建模,如把数据建模成滑动平均模型（Moving Average），或者自回归（Autoregressive）模型，而非参数法除了要求信号满足广义平稳之外，没有其它的统计假设。

与非参数法相比较，参数法的优点是在一个给定的数据集合上能够有较少的偏差（Bias）与方差（Variance）. 对于非参数法谱估计,常用的方法有:• 周期图法• Bartlett 法（平均多个周期图, 采用不同数据块）• 自相关法 (Blackman-Tukey 法)在本课程设计中,我们将实现采用周期图法和Bartlett 法来对功率谱进行估计.周期图的定义是：（1）其中X (f )为随机信号的一次实现的频谱表示。

Bartlett 法（平均周期图）是对周期图法的改进。

它是平均多个不同数据块的周期图估计结果.平均周期图法的定义：（2）22102|)(|1)(1)(ˆf X N e m x N f P N m fm j xx ==∑−=−π∑==K i i XX B xx f K f P P 1)()(1)(图1：平均周期图法示意图二.设计要求:1.技术要求:1)基本要求：根据实验大纲，分别用周期图法和Bartlett法对给定的信号进行功率谱估计。

2) 提高要求：实现周期图法中的Welch方法2.报告要求报告要求字迹工整，条理清楚，报告格式符合学术论文规范，包括论文名称、中英文摘要、引言/概述、正文、结束语，参考文献，最后给出本次课程设计总结，包括设计的创新点、现有不足与需要改进的地方及改进的建议和意见，鼓励和提倡创新。

5．自功率谱估计的经典方法 1） 周期图法（直接法）对于时间序列)(n x N ，其傅里叶变换（DTFT ——离散时间信号的傅里叶变换）为∑-=-=1)()(N n nj N j N en x e X ωω，⎰-=ππωωωπd e e X n x n j j N N )(21)(记为)()(ωj N D TFTN e X n x −−→←)(n x N 的离散傅里叶变换（DFT ）为∑-=-=102)()(N n kn Nj N N en x k X π，∑-==12)(1)(N k kn Nj NN e k X N n x π记为)()(k X n x N D FTN −−→←若)(n x N 是信号)(n x 在时间域截断的结果，即)()()(n d n x n x N N ⋅= (5-58)其中，)(n d N 是单边矩形窗，其表达式为⎩⎨⎧-≤≤=其它,010,1)(N n n d N 而)(n x 是确定性功率信号（或随机信号的一个样本序列），则根据第三章的讨论结果知，=)(ωj x e S 2,)(1)(limlim ωωj N N j x N N e X Ne P ∞→∞→= (5-59) 反映了信号)(n x 的平均功率在频域的分布情况，称为平均功率谱密度。

因此，估计量2,,)(1)()(ˆωωωj N j x N j PER x e X Ne P e S == (5-60) 为信号)(n x 的功率谱的一个估计。

此估计方法称为直接法或周期图法。

在)(ˆ,ωj PER x eS 的实际运算中采用DFT ，ω在单位园上均匀取值。

当取Nπω2=∆时，（5-60）改写为2,,)(1)()(ˆk X Nk P k S Nx N N PER x ==，1,,1,0-=N k (5-61) 其中，∑-=-=12)()(N n nk NjN N en x k X π，1,,1,0-=N k当取N22πω=∆时，需对)(n x N 补N 个零后再作DFT ，此时（5-60）改写为 22,22,)(1)()(ˆk X Nk P k S Nx N N PER x ==，12,,1,0-=N k (5-62) 其中，)(2k X N 参见(5-42)、(5-33)式。

功率谱估计报告范文
一、功率谱估计的原理
功率谱估计是用来估计信号的功率谱密度（PSD）。

功率谱密度是描述信号在不同频率上的功率分布情况，是信号频谱特征的重要指标之一、功率谱估计的目标是通过有限长的信号序列来估计信号的功率谱密度，从而得到信号的频谱特征。

二、功率谱估计的常用方法
1.周期图法
周期图法是通过信号的周期性来估计功率谱密度。

该方法将有限长的信号序列进行周期延拓，然后通过傅里叶变换或卷积运算得到功率谱密度估计。

2.自相关法
自相关法是通过信号的自相关函数来估计功率谱密度。

该方法先计算信号序列的自相关函数，然后通过傅里叶变换得到功率谱密度估计。

3.平均功率谱法
平均功率谱法是通过将信号序列分段并求取每段的功率谱密度，然后对各段的功率谱密度进行均值运算来估计信号的功率谱密度。

常用的平均功率谱法有Welch法和Bartlett法。

三、功率谱估计的实际应用案例
1.语音信号处理
2.无线通信
3.振动信号分析
总之，功率谱估计是分析信号频谱特征的常用方法，通过对有限长的信号序列进行处理，估计信号的功率谱密度。

功率谱估计可以应用于语音信号处理、无线通信以及振动信号分析等多个领域。

在实际应用中，根据信号特点和需求选择合适的功率谱估计方法，并结合其他信号处理技术进行综合分析。

功率谱估计方法的比较与评价功率谱估计是信号处理领域的重要工具，用于分析信号的频率内容和能量分布。

随着科技的进步，出现了多种功率谱估计方法，例如经典的周期图法、快速傅里叶变换法以及最小二乘法等。

本文将对这些方法进行比较与评价，旨在找出最适合于不同应用场景的功率谱估计方法。

一、周期图法周期图法是一种常用的功率谱估计方法，它利用信号的自相关函数来计算功率谱。

该方法适用于稳态信号，并能够较好地估计信号的频谱特征。

但周期图法在非稳态信号的估计上存在一定的局限性，并且计算复杂度较高，需要较长的计算时间。

二、快速傅里叶变换法快速傅里叶变换（FFT）法是一种高效的功率谱估计方法，通过将信号从时域转换为频域，可以快速计算出信号的功率谱。

FFT法的优点是计算速度快，适用于大数据量的处理。

然而，由于FFT法是基于信号的离散采样点进行计算的，对于非周期信号的估计效果可能不够准确。

三、最小二乘法最小二乘法是一种经典的信号处理方法，可以用于估计信号的功率谱密度函数。

该方法利用样本点间的相关性来估计信号的频谱分布，并通过最小化误差的平方和来求解最优的谱估计。

最小二乘法的优点是估计结果较为准确，对于非稳态信号的估计效果也较好。

然而，最小二乘法在计算复杂度上稍高，并且对于信噪比较低的信号，估计结果可能受到较大影响。

四、窗函数法窗函数法是一种常见的功率谱估计方法，它通过在时域上对信号进行窗函数加权来减小频谱泄露的影响。

窗函数法对于非周期性和非稳态信号的功率谱估计具有一定的优势，可以提供更准确的估计结果。

然而，在窗函数选择上需要权衡分辨率和频谱失真的平衡，不同的窗函数选择会对结果产生一定的影响。

综上所述，不同的功率谱估计方法适用于不同的应用场景。

周期图法适用于稳态信号的估计；快速傅里叶变换法适用于大数据量的处理；最小二乘法适用于需要较高估计准确度的场景；窗函数法适用于非周期性和非稳态信号的估计。

在具体应用中，需要根据信号特性和实际需求选择合适的功率谱估计方法，以获得准确可靠的结果。

用matlab做经典功率谱估计经典功率谱估计1、直接法：直接法又称周期图法，它是把随机序列x(n)的N个观测数据视为一能量有限的序列，直接计算x(n)的离散傅立叶变换，得X(k)，然后再取其幅值的平方，并除以N，作为序列x(n)真实功率谱的估计。

Matlab代码示例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产生含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));window=boxcar(length(xn)); %矩形窗nfft=1024;[Pxx,f]=periodogram(xn,window,nfft,Fs); %直接法plot(f,10*log10(Pxx));2、间接法：间接法先由序列x(n)估计出自相关函数R(n)，然后对R(n)进行傅立叶变换，便得到x(n)的功率谱估计。

Matlab代码示例：clear;Fs=1000; %采样频率n=0:1/Fs:1;%产生含有噪声的序列xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));nfft=1024;cxn=xcorr(xn,'unbiased'); %计算序列的自相关函数CXk=fft(cxn,nfft);Pxx=abs(CXk);index=0:round(nfft/2-1);k=index*Fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot(k,plot_Pxx);3、改进的直接法：对于直接法的功率谱估计，当数据长度N太大时，谱曲线起伏加剧，若N 太小，谱的分辨率又不好，因此需要改进。

3.1、Bartlett法Bartlett平均周期图的方法是将N点的有限长序列x(n)分段求周期图再平均。

Matlab代码示例：clear；Fs=1000;n=0:1/Fs:1;xn=cos(2*pi*40*n)+3*cos(2*pi*100*n)+randn(size(n));nfft=1024;window=boxcar(length(n)); %矩形窗noverlap=0; %数据无重叠p=0.9; %置信概率[Pxx,Pxxc]=psd(xn,nfft,Fs,window,noverlap,p);index=0:round(nfft/2-1);k=index*Fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot_Pxxc=10*log10(Pxxc(index+1));figure(1)plot(k,plot_Pxx);pause;figure(2)plot(k,[plot_Pxx plot_Pxx-plot_Pxxc plot_Pxx+plot_Pxxc]);3.2、Welch法Welch法对Bartlett法进行了两方面的修正，一是选择适当的窗函数w(n)，并再周期图计算前直接加进去，加窗的优点是无论什么样的窗函数均可使谱估计非负。

1.基本方法周期图法是直接将信号的采样数据x(n)进行Fourier变换求取功率谱密度估计的方法。

假定有限长随机信号序列为x(n)。

它的Fourier变换和功率谱密度估计存在下面的关系：式中，N为随机信号序列x(n)的长度。

在离散的频率点f=kΔf,有：其中，FFT[x(n)]为对序列x(n)的Fourier变换，由于FFT[x(n)]的周期为N，求得的功率谱估计以N为周期，因此这种方法称为周期图法。

下面用例子说明如何采用这种方法进行功率谱用有限长样本序列的Fourier变换来表示随机序列的功率谱，只是一种估计或近似，不可避免存在误差。

为了减少误差，使功率谱估计更加平滑，可采用分段平均周期图法（Bartlett法）、加窗平均周期图法（Welch 法）等方法加以改进。

2. 分段平均周期图法（Bartlett法）将信号序列x(n)，n=0,1,…,N-1，分成互不重叠的P个小段，每小段由m个采样值，则P*m=N。

对每个小段信号序列进行功率谱估计，然后再取平均作为整个序列x(n)的功率谱估计。

平均周期图法还可以对信号x(n)进行重叠分段，如按2:1重叠分段，即前一段信号和后一段信号有一半是重叠的。

对每一小段信号序列进行功率谱估计，然后再取平均值作为整个序列x(n)的功率谱估计。

这两种方法都称为平均周期图法，一般后者比前者好。

程序运行结果为图9-5，上图采用不重叠分段法的功率谱估计，下图为2:1重叠分段的功率谱估计，可见后者估计曲线较为平滑。

与上例比较，平均周期图法功率谱估计具有明显效果（涨落曲线靠近0dB）。

3.加窗平均周期图法加窗平均周期图法是对分段平均周期图法的改进。

在信号序列x(n)分段后，用非矩形窗口对每一小段信号序列进行预处理，再采用前述分段平均周期图法进行整个信号序列x(n)的功率谱估计。

由窗函数的基本知识（第7章）可知，采用合适的非矩形窗口对信号进行处理可减小“频谱泄露”，同时可增加频峰的宽度，从而提高频谱分辨率。

功率谱估计的经典方法周期图法是最早被提出的功率谱估计方法之一、它基于信号的周期性，将信号分解成一系列频率分量，然后计算每个频率分量的功率谱密度。

周期图法主要分为周期自相关法和周期平均法两种。

周期自相关法通过计算信号的自相关函数，然后进行傅里叶变换得到功率谱估计结果。

周期平均法则是通过对多个信号周期进行平均得到功率谱估计结果。

平均法是功率谱估计的另一种常用方法。

它通过对信号进行多次采样，然后计算采样信号的傅里叶变换得到频谱，再对多个频谱进行平均得到功率谱估计结果。

平均法的优点是抗噪声能力强，可以提高功率谱估计的准确性。

自相关法是一种基于信号自身特性的功率谱估计方法。

它通过计算信号的自相关函数，然后进行傅里叶变换得到功率谱估计结果。

自相关法的优点是计算简单，但是对信号的平稳性要求较高。

递归方法是一种实时性较好的功率谱估计方法。

它通过对信号进行递推计算，每次计算结果作为下一次计算的输入，以此来估计信号的功率谱。

递归方法通常会使用窗函数来平滑信号，减小频谱分辨率。

递归方法的优点是计算效率高，可以用于实时信号处理。

除了这些经典方法，还有一些其他的功率谱估计方法，如Yule-Walker方法、Burg方法、最大熵方法等。

每种方法都有其适用的场景和特点，选择合适的方法需要根据具体需求和信号特性进行判断。

在实际应用中，功率谱估计可以用于信号处理、通信系统设计、频谱分析等领域。

它可以帮助我们了解信号的频谱分布特性，对信号进行分析和处理，从而实现更好的信号传输和处理效果。

无论是音频信号、图像信号还是通信信号，功率谱估计都具有重要的意义。

因此，掌握功率谱估计的经典方法是进行信号处理和频谱分析的基础。

随机信号谱估计方法的Matlab实现摘要：功率谱估计是随机信号分析中的一个重要内容。

从介绍功率谱的估计原理入手分析经典谱估计和现代谱估计两类估计方法的原理、各自特点及在Matlab中的实现方法。

经典功率谱估计的方差大、谱分辨率差，分辨率反比于有效信号的长度，但现代谱估计的分辨率不受此限制。

给出了功率谱估计的应用。

关键词：功率谱估计；周期图法；AR参数法；1 引言在一般工程实际中，随机信号通常是无限长的，例如，传感器的温漂，不可能得到无限长时间的无限个观察结果来获得完全准确的温漂情况，即随机信号总体的情况，一般只能在有限的时间内得到有限个结果，即有限个样本，根据经验来近似地估计总体的分布。

有时，甚至不需要知道随机信号总体地分布，而只需要知道其数字特征，如均值、方差、均方值、相关函数、功率谱的比较精确的情况即估计值。

功率谱估计(PSD)是用有限长的数据估计信号的功率谱，它对于认识一个随机信号或其他应用方面都是重要的，是数字信号处理的重要研究内容之一。

功率谱估计可以分为经典谱估计(非参数估计)和现代谱估计(参数估计)。

2 .平均周期图法和平滑平均周期图法对于周期图的功率谱估计, 当数据长度N 太大时, 谱曲线起伏加剧, 若N 太小, 谱的分辨率又不好,因此需要改进。

两种改进的估计法是平均周期图法和平滑平均周期图法。

(1)Bartlett 法:Bartlett 平均周期图的方法是将N 点的有限长序列x(n)分段求周期图再平均。

Matlab 代码示例1:fs=600;n=0:1/fs:1;xn=cos(2*pi*20*n)+3*cos(2*pi*90*n)+randn(size(n));nfft=512;window=hamming(nfft); %矩形窗noverlap=0;%数据无重叠p=0.9;%置信概率[Pxx,Pxxc]=psd(xn,nfft,fs,window,noverlap,p);index=0:round(nfft/2- 1);k=index*fs/nfft;plot_Pxx=10*log10(Pxx(index+1));plot_Pxxc=10*log10(Pxxc(index+1));figure(1)plot(k,plot_Pxx);figure(2)plot(k,[plot_Pxx plot_Pxx- plot_Pxxcplot_Pxx+plot_Pxxc]);matlab调试图下图(2)Welch 法:Welch 法对Bartlett 法进行了两方面的修正, 一是选择适当的窗函数w(n), 并在周期图计算前直接加进去, 加窗的优点是无论什么样的窗函数均可使谱估计非负。
