经典功率谱估计讲解

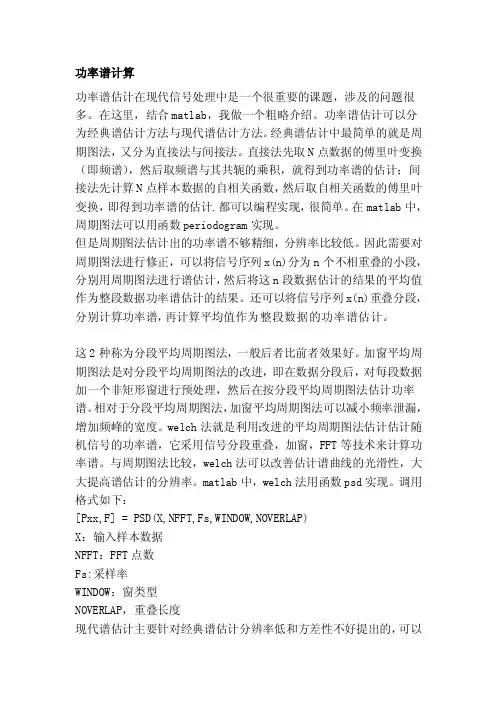

功率谱计算功率谱估计在现代信号处理中是一个很重要的课题，涉及的问题很多。

在这里，结合matlab，我做一个粗略介绍。

功率谱估计可以分为经典谱估计方法与现代谱估计方法。

经典谱估计中最简单的就是周期图法，又分为直接法与间接法。

直接法先取N点数据的傅里叶变换（即频谱），然后取频谱与其共轭的乘积，就得到功率谱的估计；间接法先计算N点样本数据的自相关函数，然后取自相关函数的傅里叶变换，即得到功率谱的估计.都可以编程实现，很简单。

在matlab中，周期图法可以用函数periodogram实现。

但是周期图法估计出的功率谱不够精细，分辨率比较低。

因此需要对周期图法进行修正，可以将信号序列x(n)分为n个不相重叠的小段，分别用周期图法进行谱估计，然后将这n段数据估计的结果的平均值作为整段数据功率谱估计的结果。

还可以将信号序列x(n)重叠分段，分别计算功率谱，再计算平均值作为整段数据的功率谱估计。

这2种称为分段平均周期图法，一般后者比前者效果好。

加窗平均周期图法是对分段平均周期图法的改进，即在数据分段后，对每段数据加一个非矩形窗进行预处理，然后在按分段平均周期图法估计功率谱。

相对于分段平均周期图法，加窗平均周期图法可以减小频率泄漏，增加频峰的宽度。

welch法就是利用改进的平均周期图法估计估计随机信号的功率谱，它采用信号分段重叠，加窗，FFT等技术来计算功率谱。

与周期图法比较，welch法可以改善估计谱曲线的光滑性，大大提高谱估计的分辨率。

matlab中，welch法用函数psd实现。

调用格式如下：[Pxx,F] = PSD(X,NFFT,Fs,WINDOW,NOVERLAP)X：输入样本数据NFFT：FFT点数Fs:采样率WINDOW：窗类型NOVERLAP，重叠长度现代谱估计主要针对经典谱估计分辨率低和方差性不好提出的，可以极大的提高估计的分辨率和平滑性。

可以分为参数模型谱估计和非参数模型谱估计。

参数模型谱估计有AR模型，MA模型，ARMA模型等；非参数模型谱估计有最小方差法和MUSIC法等。

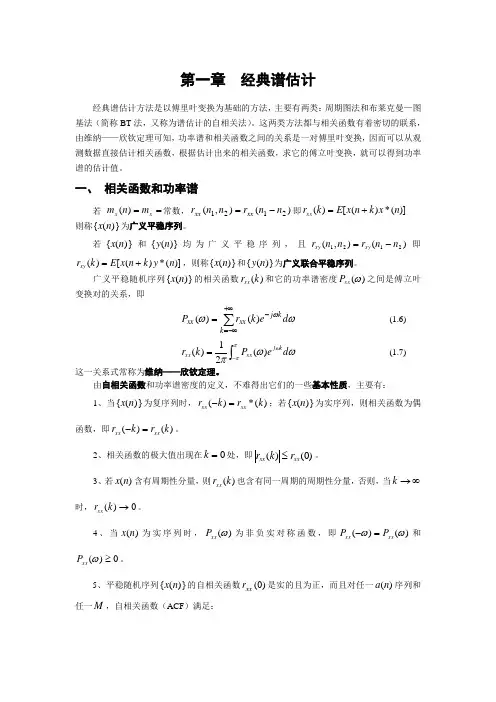

第一章 经典谱估计经典谱估计方法是以傅里叶变换为基础的方法，主要有两类：周期图法和布莱克曼—图基法（简称BT 法，又称为谱估计的自相关法）。

这两类方法都与相关函数有着密切的联系，由维纳——欣钦定理可知，功率谱和相关函数之间的关系是一对傅里叶变换，因而可以从观测数据直接估计相关函数，根据估计出来的相关函数，求它的傅立叶变换，就可以得到功率谱的估计值。

一、 相关函数和功率谱若 ==x x m n m )(常数，)(),(2121n n r n n r xx xx -=即)](*)([)(n x k n x E k r xx += 则称)}({n x 为广义平稳序列。

若)}({n x 和)}({n y 均为广义平稳序列，且)(),(2121n n r n n r xy xy -=即)](*)([)(n y k n x E k r xy +=，则称)}({n x 和)}({n y 为广义联合平稳序列。

广义平稳随机序列)}({n x 的相关函数)(k r xx 和它的功率谱密度)(ωxx P 之间是傅立叶变换对的关系，即∑+∞-∞=-=k kj xx xx d ek r P ωωω)()( (1.6)⎰-=ππωωωπd eP k r kj xx xx )(21)( (1.7)这一关系式常称为维纳——欣钦定理。

由自相关函数和功率谱密度的定义，不难得出它们的一些基本性质，主要有：1、当)}({n x 为复序列时，)(*)(k r k r xx xx =-；若)}({n x 为实序列，则相关函数为偶函数，即)()(k r k r xx xx =-。

2、相关函数的极大值出现在0=k 处，即)0()(xx xx r k r ≤。

3、若)(n x 含有周期性分量，则)(k r xx 也含有同一周期的周期性分量，否则，当∞→k 时，0)(→k r xx 。

4、当)(n x 为实序列时，)(ωxx P 为非负实对称函数，即)()(ωωxx xx P P =-和0)(≥ωxx P 。

功率谱估计方法的比较1.周期图法周期图法是最简单直观的功率谱估计方法之一，通过将信号分成多个长为N的区间，计算每个区间内信号的一维傅里叶变换，然后将这些变换结果平方并取平均得到功率谱。

该方法简单快速，但由于其需要使用多个区间的数据进行平均，因此对信号长度有较高的要求，且在信号存在非平稳性时，该方法不适用。

2.自相关法自相关法是一种经典的功率谱估计方法，通过计算信号的自相关函数来估计功率谱。

具体步骤是将信号与其自身的延迟序列进行点乘，并取平均得到自相关函数。

然后对自相关函数进行傅里叶变换，得到功率谱估计值。

该方法计算简单，但精度一般，且在信号长度较长时计算复杂度较高。

3.傅里叶变换法傅里叶变换法是一种经典的功率谱估计方法，通过对信号直接进行傅里叶变换得到功率谱。

该方法计算简单，精确度高，但对信号的长度存在要求，较长的信号长度能提供更高的分辨率。

此外，傅里叶变换法只适用于周期性信号。

4.平均周期图法平均周期图法是一种对周期图法的改进。

它将信号分为多段，并对每一段进行周期图计算，然后将计算结果平均得到平均周期图。

与周期图法相比，平均周期图法可以降低误差，提高估计精度。

然而，该方法仍然对信号长度有一定要求，并且计算复杂度较高。

5.移动平均法移动平均法是一种基于滑动窗口的功率谱估计方法，其基本思想是通过对信号进行多次滑动窗口处理，将窗口内信号的傅里叶变换结果平方并取平均得到功率谱估计值。

该方法在计算复杂度上较低，适用于非平稳信号的功率谱估计。

但是，由于窗口大小的选择存在权衡，需要根据实际情况进行合理设置。

总结起来，各种功率谱估计方法各有优劣。

周期图法和自相关法计算简单，但方法的精度较低，受信号长度限制且无法处理非平稳信号。

傅里叶变换法具有较高的计算精度，但对信号的长度和周期性要求较高。

平均周期图法和移动平均法对周期图法进行了改进，在精度上有所提高，但计算复杂度较高。

因此，在实际应用中，需要根据具体的信号特点和处理要求选取合适的功率谱估计方法。

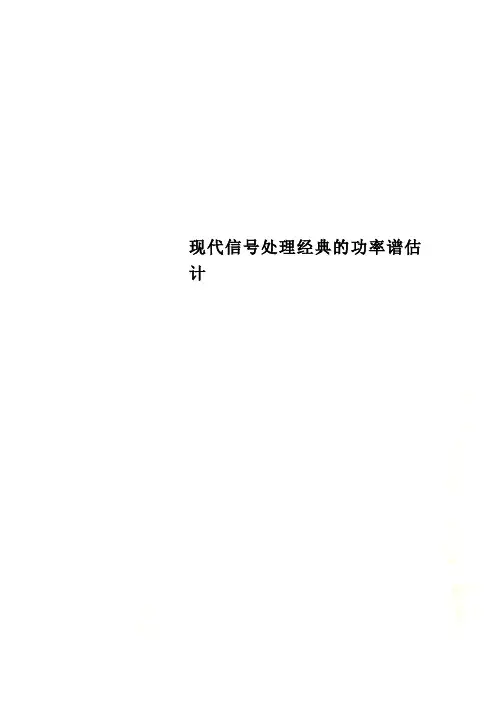

现代信号处理经典的功率谱估计《现代信号处理》姓名：李建强学号：201512172087专业：电子科学与技术作业内容：在MATLAB平台上对一个特定的平稳随机信号进行经典功率谱估计和现代功率谱估计的比较一、前言功率谱估计是信息学科中的研究热点,在过去的30多年里取得了飞速的发展。

在许多工程应用中，它能给出被分析对象的能量随频率的分布情况。

平滑周期图是一种计算简单的经典方法，它的主要特点是与任何模型参数无关，但估计出来的功率谱很难与信号的真是功率谱相匹配。

与周期图方法不同，现代谱估计主要是针对经典谱估计(周期图和自相关法)的分辨率低和方差性能不好的问题而提出的。

其使用参数化的模型，能够给出比周期图方法高得多的频率分辨率。

其内容极其丰富，涉及的学科和领域也相当广泛，按是否有参数大致可分为参数模型估计和非参数模型估计，前者有AR模型、MA模型、ARMA模型、PRONY指数模型等;后者有最小方差方法、多分量的MUSIC方法等。

二、总体概述本次实验分别使用经典的功率谱估计（如周期图法）与AR模型法对某一特定的平稳随机信号进行其功率谱估计，由图像得到信号的频率。

利用MATLAB平台，直观形象地观察并比较二者估计效果的区别，以便于加深对功率谱估计的理解和掌握。

三、具体的实现步骤1、经典法功率谱估计周期图法又称直接法，它是从随机信号x(n)中截取N长的一段，把它视为能量有限的真实功率谱的估计的一个抽样。

1.1、实现步骤（1）、模拟系统输出参数x(n)=A*sin(2πf1*n)+B*sin(2πf2*n)，包括序列长度N（128或512或1024，加性高斯白噪声（AGWN）功率一定，设置A，B，f1，f2，n的值。

（2）、应用周期图法（不加窗）对信号的功率谱密度进行估计，使用直接法在MATLAB平台上进行编程实现。

（3）、输出相应波形图，进行观察，记录。

1.2 MATLAB源代码实现clear all; %清除工作空间所有之前的变量close all; %关闭之前的所有的figureclc; %清除命令行之前所有的文字n=1:1:128; %设定采样点n=1-128f1=0.2; %设定f1频率的值0.2f2=0.213; %设定f2频率的值0.213A=1; %取定第一个正弦函数的振幅B=1; %取定第一个正弦函数的振幅a=0; %设定相位为0x1=A*sin(2*pi*f1*n+a)+B*sin(2*pi*f2*n+a ); %定义x1函数，不添加高斯白噪声x2=awgn(x1,3); %在x1基础上添加加性高斯白噪声，信噪比为3,定义x2函数temp=0; %定义临时值，并规定初始值为0temp=fft(x2,128); %对x2做快速傅里叶变换pw1=abs(temp).^2/128; %对temp做经典功率估计k=0:length(temp)-1;w=2*pi*k/128;figure(1); %输出x1函数图像plot(w/pi/2,pw1) %输出功率谱函数pw1图像xlabel('信号频率/Hz');ylabel('PSD/傅立叶功率谱估计');title('正弦信号x(n)添加高斯白噪声后的,周期图法功率频谱分析');grid;%------------------------------------------------------------------------- pw2=temp.*conj(temp)/128; %对temp做向量的共轭乘积k=0:length(temp)-1;w=2*pi*k/128;figure(2);plot(w/pi/2,pw2); %输出功率谱函数pw2图像xlabel('信号频率/Hz');ylabel('PSD/傅立叶功率谱估计');title('正弦信号x（n）自相关法功率谱估计');grid;1.3 matlab仿真图形（1）、用直接法，功率谱图像,采样点N=128。

功率谱估计的方法
功率谱估计是信号处理中常用的一种方法，用于分析信号在频域内的特点，通常可以分为以下几种方法：
一、经典方法
1.傅里叶变换法：将时域信号通过傅里叶变换变换到频域，然后计算功率谱密度。

2.自相关法：通过自相关函数反映信号的统计平稳性，然后通过傅里叶变换计算功率谱密度。

3.周期图法：将信号分解为若干个周期波形，然后对每个周期波形进行傅里叶变换计算周期功率谱，最后汇总得到整个信号的功率谱。

二、非经典方法
1. 时-频分析法：如短时傅里叶变换（STFT）、小波变换等，将信号分解为时域和频域两个维度的分量，从而可以分析信号在时间和频率上的变化。

2. 基于协方差矩阵的特征值分解法：通过建立协方差矩阵，在张成空
间中求解特征向量，从而达到计算信号功率谱的目的。

3. 基于频率锁定法：如MUSIC法、ESPRIT法等，是一种利用特定信号空间中的特定模式进行处理的方法。

以上方法各有特点，根据实际需求选择不同的方法可以得到相应的功率谱估计结果。

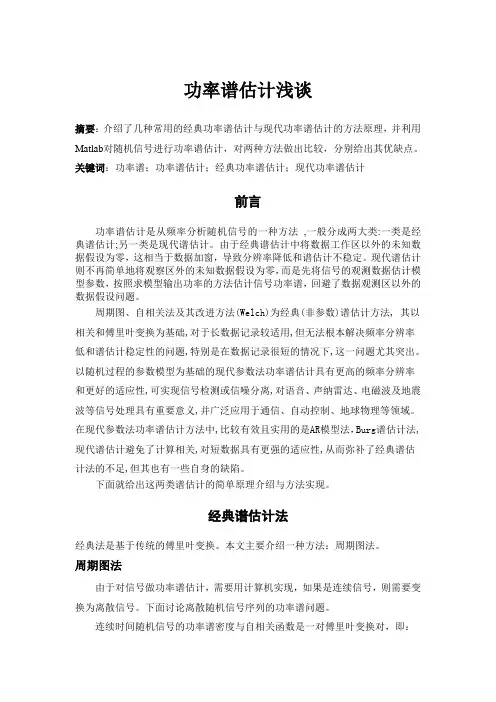

功率谱估计浅谈摘要：介绍了几种常用的经典功率谱估计与现代功率谱估计的方法原理，并利用Matlab对随机信号进行功率谱估计，对两种方法做出比较，分别给出其优缺点。

关键词：功率谱；功率谱估计；经典功率谱估计；现代功率谱估计前言功率谱估计是从频率分析随机信号的一种方法,一般分成两大类:一类是经典谱估计;另一类是现代谱估计。

由于经典谱估计中将数据工作区以外的未知数据假设为零，这相当于数据加窗，导致分辨率降低和谱估计不稳定。

现代谱估计则不再简单地将观察区外的未知数据假设为零，而是先将信号的观测数据估计模型参数，按照求模型输出功率的方法估计信号功率谱，回避了数据观测区以外的数据假设问题。

周期图、自相关法及其改进方法(Welch)为经典(非参数)谱估计方法, 其以相关和傅里叶变换为基础,对于长数据记录较适用,但无法根本解决频率分辨率低和谱估计稳定性的问题,特别是在数据记录很短的情况下,这一问题尤其突出。

以随机过程的参数模型为基础的现代参数法功率谱估计具有更高的频率分辨率和更好的适应性,可实现信号检测或信噪分离,对语音、声纳雷达、电磁波及地震波等信号处理具有重要意义,并广泛应用于通信、自动控制、地球物理等领域。

在现代参数法功率谱估计方法中,比较有效且实用的是AR模型法，Burg谱估计法,现代谱估计避免了计算相关,对短数据具有更强的适应性,从而弥补了经典谱估计法的不足,但其也有一些自身的缺陷。

下面就给出这两类谱估计的简单原理介绍与方法实现。

经典谱估计法经典法是基于传统的傅里叶变换。

本文主要介绍一种方法：周期图法。

周期图法由于对信号做功率谱估计，需要用计算机实现，如果是连续信号，则需要变换为离散信号。

下面讨论离散随机信号序列的功率谱问题。

连续时间随机信号的功率谱密度与自相关函数是一对傅里叶变换对，即：()()j x x S R e d +∞-Ω-∞Ω=⎰τττ若()x R m 是()x R Ω的抽样序列，由序列的傅里叶变化的关系，可得()()j j n x x m S e R m e ωω∞-=-∞=∑即()j x S e ω与()x R m 也是一对傅里叶变换对。

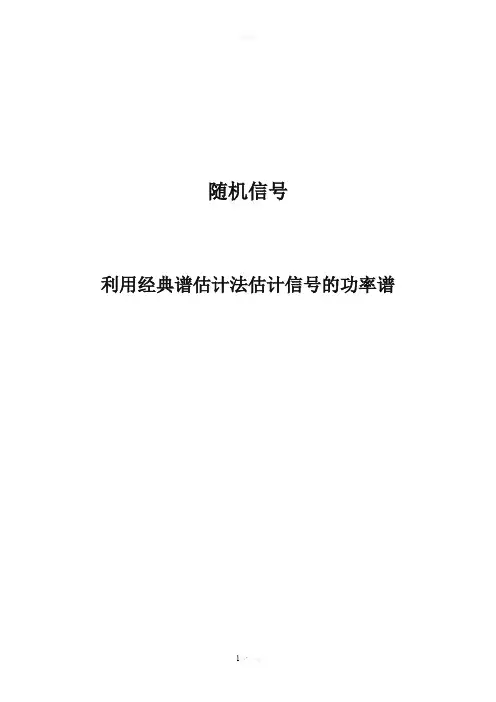

随机信号利用经典谱估计法估计信号的功率谱作业综述：给出一段信号“asd.wav”,利用经典谱估计法的原理，通过不同的谱估计方法，求出信号的功率谱密度函数。

采用MATLAB语言，利用MATLAB语言强大的数据处理和数据可视化能力，通过GUI的对话框模板，使操作更为简便！在一个GUI界面中，同时呈现出不同方法产生出的功率谱。

这里给出了几种不同的方法：BT法，周期图法，平均法以及Welch法。

把几种不同方法所得到的功率谱都呈现在一个界面中，便于对几种不同方法得到的功率谱作对比。

一．题目要求给出一段信号及采样率，利用经典谱估计法估计出信号的功率谱。

二．基本原理及方法经典谱估计的方法，实质上依赖于传统的傅里叶变换法。

它是将数据工作区外的未知数据假设为零，相当于数据加窗，主要方法有BT法，周期图法，平均法以及Welch法。

1. BT法(Blackman-Tukey)●理论基础：(1)随机序列的维纳-辛钦定理由于随机序列{X(n)}的自相关函数Rx(m)=E[X(n)X(n+m)]定义在离散点m上，设取样间隔为，则可将随机序列的自相关函数用连续时间函数表示为等式两边取傅里叶变换，则随机序列的功率谱密度(2)谱估计BT法是先估计自相关函数Rx(m)(|m|=0,1,2…,N-1),然后再经过离散傅里叶变换求的功率谱密度的估值。

即其中可有式得到。

2. 周期图法●理论基础：周期图法是根据各态历经随机过程功率谱的定义来进行谱估计的。

在前面我们已知，各态历经的连续随机过程的功率谱密度满足式中 是连续随机过程第i 个样本的截取函数 的频谱。

对应在随机序列中则有由于随机序列中观测数据 仅在 的点上存在，则 的N 点离散傅里叶变换为：因此有随机信号的观测数据 的功率谱估计值（称“周期图”）如下：由于上式中的离散傅里叶变换可以用快速傅里叶变换计算，因此就可以估计出功率谱。

3.平均法：理论基础：平均法可视为周期图法的改进。

周期图经过平均后会使它的方差减少，达到一致估计的目的，有一个定理：如果 ， ， ， 是不相关的随机变量，且都有个均值 及其方差 ，则可以证明它们的算术平均的均值为 ，方差为。

功率谱估计模型法汇总1.短时傅里叶变换（STFT）短时傅里叶变换是一种常见的功率谱估计方法，它将信号分成若干小段，并分别对每一小段进行傅里叶变换。

通过将时域信号转换为频域信号，可以得到信号在不同频率上的能量分布。

然后，对每一小段的频谱进行平均，得到整个信号的频谱估计结果。

2.自相关法自相关法是一种通过计算信号与其自身的相关性来估计功率谱的方法。

自相关函数表示信号在不同时刻的相似程度，通过对自相关函数进行傅里叶变换，可以得到信号的功率谱估计结果。

自相关法适用于平稳信号的功率谱估计。

3.平均周期图法（APM）平均周期图法是一种通过信号的周期平均来估计功率谱的方法。

该方法将信号分成若干个周期，并对每个周期的波形进行傅里叶变换。

然后，对每个周期的频谱进行平均，得到整个信号的频谱估计结果。

平均周期图法适用于具有明显周期性的信号，如正弦信号或周期性脉冲信号。

4.基于模型的方法基于模型的方法是一种通过对信号进行建模来估计功率谱的方法。

常见的模型包括自回归模型（AR）和最大似然估计（MLE）模型。

通过拟合信号模型，可以得到模型参数，进而估计信号的功率谱。

基于模型的方法适用于非平稳信号的功率谱估计。

5.基于窗函数的方法基于窗函数的方法是一种通过对信号进行加窗来估计功率谱的方法。

常见的窗函数包括矩形窗、汉明窗和凯泽窗等。

通过对信号进行加窗，可以抑制信号的频谱泄漏效应，提高功率谱估计的精度。

除了以上列举的几种方法，还存在其他一些功率谱估计模型，如周期图法、周期图平均法、波尔兹曼机等。

每种方法都有其适用的场景和优缺点。

在实际应用中，根据信号特性和需求选择合适的功率谱估计模型非常重要。

总而言之，功率谱估计模型是信号处理领域中常用的方法，用于分析信号的频谱特征。

不同的模型适用于不同的信号特性，根据实际需求选择合适的估计方法可以提高功率谱估计的准确性和可靠性。

功率谱估计的经典方法周期图法是最早被提出的功率谱估计方法之一、它基于信号的周期性，将信号分解成一系列频率分量，然后计算每个频率分量的功率谱密度。

周期图法主要分为周期自相关法和周期平均法两种。

周期自相关法通过计算信号的自相关函数，然后进行傅里叶变换得到功率谱估计结果。

周期平均法则是通过对多个信号周期进行平均得到功率谱估计结果。

平均法是功率谱估计的另一种常用方法。

它通过对信号进行多次采样，然后计算采样信号的傅里叶变换得到频谱，再对多个频谱进行平均得到功率谱估计结果。

平均法的优点是抗噪声能力强，可以提高功率谱估计的准确性。

自相关法是一种基于信号自身特性的功率谱估计方法。

它通过计算信号的自相关函数，然后进行傅里叶变换得到功率谱估计结果。

自相关法的优点是计算简单，但是对信号的平稳性要求较高。

递归方法是一种实时性较好的功率谱估计方法。

它通过对信号进行递推计算，每次计算结果作为下一次计算的输入，以此来估计信号的功率谱。

递归方法通常会使用窗函数来平滑信号，减小频谱分辨率。

递归方法的优点是计算效率高，可以用于实时信号处理。

除了这些经典方法，还有一些其他的功率谱估计方法，如Yule-Walker方法、Burg方法、最大熵方法等。

每种方法都有其适用的场景和特点，选择合适的方法需要根据具体需求和信号特性进行判断。

在实际应用中，功率谱估计可以用于信号处理、通信系统设计、频谱分析等领域。

它可以帮助我们了解信号的频谱分布特性，对信号进行分析和处理，从而实现更好的信号传输和处理效果。

无论是音频信号、图像信号还是通信信号，功率谱估计都具有重要的意义。

因此，掌握功率谱估计的经典方法是进行信号处理和频谱分析的基础。

功率谱估计浅谈摘要：介绍了几种常用的经典功率谱估计与现代功率谱估计的方法原理，并利用Matlab对随机信号进行功率谱估计，对两种方法做出比较，分别给出其优缺点。

关键词：功率谱；功率谱估计；经典功率谱估计；现代功率谱估计前言功率谱估计是从频率分析随机信号的一种方法,一般分成两大类:一类是经典谱估计;另一类是现代谱估计。

由于经典谱估计中将数据工作区以外的未知数据假设为零，这相当于数据加窗，导致分辨率降低和谱估计不稳定。

现代谱估计则不再简单地将观察区外的未知数据假设为零，而是先将信号的观测数据估计模型参数，按照求模型输出功率的方法估计信号功率谱，回避了数据观测区以外的数据假设问题。

周期图、自相关法及其改进方法(Welch)为经典(非参数)谱估计方法, 其以相关和傅里叶变换为基础,对于长数据记录较适用,但无法根本解决频率分辨率低和谱估计稳定性的问题,特别是在数据记录很短的情况下,这一问题尤其突出。

以随机过程的参数模型为基础的现代参数法功率谱估计具有更高的频率分辨率和更好的适应性,可实现信号检测或信噪分离,对语音、声纳雷达、电磁波及地震波等信号处理具有重要意义,并广泛应用于通信、自动控制、地球物理等领域。

在现代参数法功率谱估计方法中,比较有效且实用的是AR模型法，Burg谱估计法,现代谱估计避免了计算相关,对短数据具有更强的适应性,从而弥补了经典谱估计法的不足,但其也有一些自身的缺陷。

下面就给出这两类谱估计的简单原理介绍与方法实现。

经典谱估计法经典法是基于传统的傅里叶变换。

本文主要介绍一种方法：周期图法。

周期图法由于对信号做功率谱估计，需要用计算机实现，如果是连续信号，则需要变换为离散信号。

下面讨论离散随机信号序列的功率谱问题。

连续时间随机信号的功率谱密度与自相关函数是一对傅里叶变换对，即：()()j x x S R e d +∞-Ω-∞Ω=⎰τττ若()x R m 是()x R Ω的抽样序列，由序列的傅里叶变化的关系，可得()()j j n x x m S e R m e ωω∞-=-∞=∑即()j x S e ω与()x R m 也是一对傅里叶变换对。
