一、系统建设目标概述江西省公安厅应急通信指挥车系统是以公安部建设的公安卫星通信专网为基础，把卫星及其他各种通信手段结合在一起，互相补充、互相结合，构成多手段、多途径的图像/语音/数据等通信网络；充分利用卫星、短波、微波、COFDM等通信设施和手段组成移动图像/语音/数据通信系统，为处置治安事件、突发事件、自然灾害事故和重特大安全保卫、警卫等各种现场提供图像、话音、传真、数据等多种综合通信业务服务。
为领导提供实时、准确的现场实况，为正确决策和指挥一线工作提供直观、可靠的第一手资料，从而提高公安机关快速反应、统一指挥、协同作战能力。
二、系统建设原则1、先进性与成熟性系统采用当前先进、成熟的方案与技术，采用可靠性高的电子通信/电器/机械设备、辅助保障设备，以及工控计算机硬件、软件工具，集成技术先进的、功能齐全的“动中通”卫星通信车和综合通信指挥车；车辆改装应采用先进、成熟的方案与技术，辅助保障设备工艺先进、运行可靠。
2、实时性与实用性：系统集成稳定，并易于操作、易于掌握、实用可靠。
3、兼容性与可扩展性系统集成设计应充分考虑现有卫星通信系统的技术体制与设备性能，注重与其适配性与兼容性。
随着技术的发展和用户新要求的提出，系统和结构上应具有可扩充性，包括硬件的兼容和软件的升级与扩充。
4、标准与规范1车辆的改装、各类设备、通信软件及协议必须符合国内外相关标准以及公安部制定的技术规范，确保与公安专网之间的互联互通。
5、整车设计制造参考以下相关国家或行业标准：标准编号标准名称标准轨距铁路机车车辆限界GB1496-1979 机动车辆噪声测量方法GB1589-1989 汽车外廓尺寸限界GB3842-1983 汽油车怠速污染物排放标准GB3845-1983 汽油车怠速污染物排放测量方法GB/T2789-1981 模拟微波接力通信系统网络接口基本技术要求GB/T3384-1982 模拟载波通信系统网路接口参数GB/T11299-1989 卫星通信地球站无线电设备测量方法GB/T12503－1995 电视车通用技术条件GB/T12535-1990 汽车起动性能试验方法GB/T12538-1990 汽车重心高度测定方法GB/T12544-1990 汽车最高车速试验方法GB/T12673-1990 汽车主要尺寸测量方法GB/T12674-1990 汽车质量（重量）参数测定方法2GB/T12676-1990 汽车制动性能试验方法GB/ 信息技术运动图像及其伴音信息的通用编码第1部分：系统GB/ 信息技术运动图像及其伴音信息的通用编码第2部分：视频GB/ 信息技术运动图像及其伴音信息的通用编码第3部分：音频GJB152-1986 军用设备和分系统电磁发射和敏感度测量GJB219A-1994 军用通信车通用规范GJB1034 卫星通信系统通用规范GJB1035 卫星天线通用规范GJB 2873-1997 军事装备和设施的人机工程设计准则ITU-R 在6GHz、14GHz和30GHz频段内同步卫星轨道网络内固定卫星业务地球站发射的离轴密度最大允许电平ITU-R 同步卫星地球站设计用天线辐射方向图ITU-R SNG 1007-1 卫星新闻采集通用技术标准（数字）ITU-T 使用通用电话交换网络300bit/s双向调制解调器标准ITU-T R 运用共轭结构代数码线性预测激励的8Kbit/s语音编码ITU-T R 基于多媒体通信系统的打包ITU-T R 三类终端间通过IP网络实时通信规程3三、系统建设项目内容㈠、动中通卫星通信车1、卫星通信车建设要求：⑴、在江西省内任何地点通过车载卫星站能快速与省公安厅指挥中心卫星地面站（或相关单位）建立传输链路，实现现场与指挥中心之间一路图像音频、四路语音和一路数据双向传输。
关于动中通天线伺服控制系统的分析随着社会的不断发展，科技的不断进步，我国各个领域均得到了很好的发展，尤其在动中通天线伺服控制系统得以开发和应用后。
所谓天线伺服控制系统，其主要是起到控制天线的作用，使其能够准确地自动跟踪空中目标方向。
文章通过查阅相关资料，简要介绍了动中通天线伺服控制系统原理、天线平台伺服控制策略，以及动中通天线伺服控制系统设计与软件开发方面的内容，以期能够为促进动中通天线伺服控制系统的优化和发展提供有价值的参考。
标签：动中通；天线伺服控制系统；原理；策略；设计；软件开发前言近年来我国经济实力不断攀升，这与各个行业的飞速发展有着密切关系，人们的生活质量也有了更大的提升，此种形势下人们对各方面的要求也越来越高。
移动中通信稳定简称动中通，该项技术的应用可以充分改善传统天线伺服控制系统实时载体方面的弊端，特别在隔离载体运动状态、方向方面能够发挥很大的作用，并且保证天线波束瞄准线能够跟踪卫星，实现不间断通信。
若要充分达到此要求，则需要应用实时伺服控制系统，在整个过程中必须充分保证伺服控制系统的性能。
1 动中通天线伺服控制系统原理（1）动中通天线伺服控制系统组成动中通天线伺服控制系统可以划分为如下几个部分：一是天线组件；二是平台机构组件；三是伺服控制系统，具体见图1。
伺服控制系统包括：控制器、测角部件、直流力矩电阻、电机驱动器、二次电源、连接线、接插件等[1]。
（2）天线平台结构分析天线平台结构在整个伺服控制系统中占据着重要地位，尤其在平台随动跟踪回路中，在平台运行过程中，平台结构能够发挥很大的作用，如其是电机驱动的运行载体、是高质量的瞄准线、是有效荷载负载设备的装置等，同时其也可以起到指导、安装等作用。
另外，当有效载荷处于工作状态下时，其也可以控制回路中的执行电机产生的驱动力，并不断提升瞄准精度。
在天线伺服控制系统不断的优化中，天线平台已经发生了较大的变化，其无论在结构方面，或是在型式方面均与以往不同，同时也提升了对天线平台的要求，如其必须具有反應快、高精度以及动作迅速等特点[2]。
动中通天线自动跟踪系统结构及刚度研究摘要：“动中通”天线自动跟踪系统，采用两轴稳定平台，安装一个抛物面环焦天线。
具有ka和ku两个波段。
在车辆运动或静止时，天线实时跟踪同步地球卫星，实现地面车辆和卫星通讯。
本文介绍结构设计、系统刚度研究等方面关键技术。
系统采用A-E型双轴转台的通用结构形式，方位轴、俯仰轴可以自由转动，俯仰轴承载一个支撑座，天线、IMU及其控制电路安装在支撑座上。
天线极化方向通过控制馈源旋转解决。
系统采用等刚度设计原则，为了提高结构刚度，降低重量，选用比强度和比刚度高的材料；优化设计结构形状，合理布置各搭载部件的位置，减小转动体的转动惯量；对转动轴进行静平衡设计，使质心落在轴心，减少配重块的质量；采用合理的散热措施，避免赋形环焦天线局部受热变形。
关键词：“动中通”；稳定平台；自动跟踪；刚度1.概述1.1国内外研究动态“动中通”天线自动跟踪系统，在车辆运动或静止时，控制天线实时跟踪同步地球卫星，实现运动车辆和同步地球卫星信号传输。
“动中通”系统工作原理是，车辆在移动过程中，由于其运动姿态和地理位置发生变化，会引起卫星天线偏离卫星，使通信信号减弱甚至中断，因此必须对车体的这些变化进行隔离，同时通过卫星上信标信号完成天线漂移修正，使天线始终对准通讯卫星，实现移动状态下的不间断通讯[1] [2]。
目前国内外研究和生产动中通的单位较多，主要研制单位有：重庆航天新世纪卫星应用技术有限责任公司、重庆巴山仪器厂、中电集团第39研究所、航天恒星科技股份有限公司、北京爱科迪信息通讯技术有限公司等。
1.2 系统组成“动中通”天线自动跟踪系统由赋型环焦天线、稳定平台、控制部分组成。
里程计信息、GPS信息由总体提供。
赋型环焦天线安装在稳定平台上。
稳定平台对于“动中通”系统是至关重要的，必须严格隔离车体角运动，隔离程度越高越好。
稳定平台采用A-E两轴结构，包括方位环和俯仰环，每个环上装有旋转变压器和力矩电机。
动中通卫星通信系统同步卫星的移动通信应用俗称“动中通”，是当前卫星通信领域需求旺盛、发展迅速的应用。
“动中通”除了具有卫星通信覆盖区域广、不受地形地域限制、传输线路稳定可靠的优点外，真正实现了宽带、移动通信的目的。
“动中通”卫星通信系统由中心站和“动中通”用户站组成，系统的网络拓扑结构以星状网为宜，中心站为固定地面站。
“动中通”用户站根据移动载体的区别可以是船载站、车载站（列车、汽车）、机载站，通过“动中通”用户站可以实现与中心站之间的双向数据、话音、图象传输。
“动中通”在铁路系统主要应用在客运列车的通信方面，装备“动中通”卫星通信系统后，在客运列车上可以开通卫星电视，装备车载电话厅，也可以用专用车厢，装备几间移动办公室，因为有Internet接入和电信通道，移动办公室内可配备计算机，电话，传真机。
“动中通”卫星通信的主要技术特点传输容量较大：可以实现几十——几百kb/s信息速率传输。
不平衡传输：接收DVB卫星广播信号和Internet接入。
单向接收：接收卫星电视广播系统组成“动中通”卫星通信系统由中心站和“动中通”用户站组成，系统的网络拓扑结构通常为星状网、也可以为网状网结构。
中心站与其他卫星系统主站相似，根据系统提供的业务要求设计、配置软件和硬件，并与地面网络连接，包括地面电话交换网、Internet地面接入口等。
“动中通”用户站由卫星接收和发射设备分系统、“动中通”天线伺服分系统组成，“动中通”天线伺服分系统是本项目应用的核心部分，通过其对选择卫星的跟踪功能，始终保持对准卫星转发器，实现信号的接收和分发。
卫星通信分系统卫星通信系统选择Ku频段，以获得较小的天线口径和较高的天线增益。
设备主要由收发信机和调制解调器组成，通信终端可以和以太网相连，提供数据应用和Internet接入；与话音网关连接，提供VoIP电话。
天线伺服分系统车载“动中通”Ku波段0.8米卫星天线，可在车行进期间始终高精度地对准所使用的同步通信卫星，实现高质量的通信。

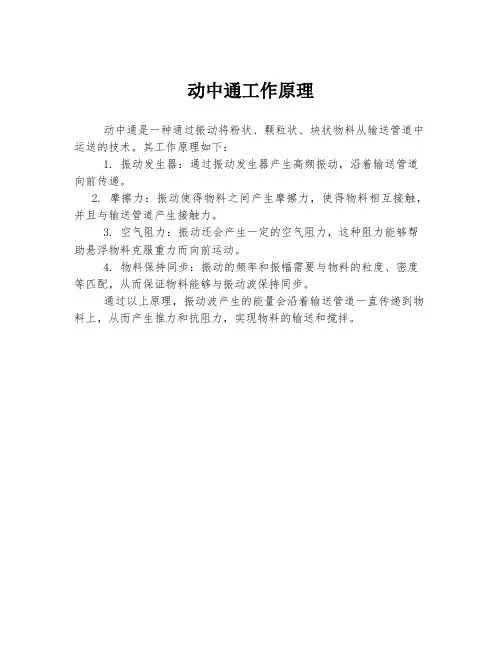

动中通工作原理
动中通是一种通过振动将粉状、颗粒状、块状物料从输送管道中运送的技术。
其工作原理如下：
1. 振动发生器：通过振动发生器产生高频振动，沿着输送管道向前传递。
2. 摩擦力：振动使得物料之间产生摩擦力，使得物料相互接触，并且与输送管道产生接触力。
3. 空气阻力：振动还会产生一定的空气阻力，这种阻力能够帮助悬浮物料克服重力而向前运动。
4. 物料保持同步：振动的频率和振幅需要与物料的粒度、密度等匹配，从而保证物料能够与振动波保持同步。
通过以上原理，振动波产生的能量会沿着输送管道一直传递到物料上，从而产生推力和抗阻力，实现物料的输送和搅拌。
“动中通”技术简析邹佳男（四川邮电职业技术学院，四川成都610067）摘要：近年来卫星通信在抢险救灾、重大活动的通信保障中表现活跃，引起了各界的关注。
“动中通”技术作为卫星通信中卫星地面站的一种常用技术，得到了广泛应用。
文章介绍了什么是“动中通”，“动中通”与“静中通”的比较，“动中通”的技术原理以及“动中通”在应急通信中的应用。
关键词：动中通；静中通；卫星通信；应急通信中图分类号：TN927.2文献标识码：A文章编号：1673-1131（2016）10-0220-021“动中通”技术概述1.1什么是“动中通”技术“动中通”是卫星通信中的一种新兴技术，英文名称是“Satcom on the move”，其实质是一种移动中的卫星地面站通信系统。
“动中通”技术从分类上来讲与国际电信联盟（ITU）规定的传统的卫星固定业务（FSS）、卫星移动业务（MSS）都不相同。
“动中通”是一种较新的技术手段，主要使用Ku频段实现地面站与地球卫星之间的通信。
“动中通”技术解决了了卫星地面站在移动中与卫星间持续不间断的语音、数据、图像等信息的传输的难题，实现了地面站在移动中与卫星的实时通信。
1.2“动中通”技术与“静中通”技术的对比“静中通”技术是静止状态下的卫星地球站与通信卫星完成信息传递的一种技术，主要使用Ku频段，最高速率可达50Mbps。
“静中通”系统工作前需要给伺服系统设置通信卫星的位置参数，系统加电之后天线自动完成对星，即可进行通信。
“静中通”系统要求天线展开时间不超5min，对星不超3min。
“静中通”使用的是地球同步卫星，故在地面站完成对星后不再需要做其余操作。
“静中通”主要应用在超视距、多业务、大容量、高速率传输场合，例如大型活动的通信保障、电视实况转播等。
“动中通”和“静中通”在应用及网络拓扑结构上是相同的，但是也有不同点如下：（1）状态需求不同：“动中通”能在静止状态下进行通信，也能够在运动状态下进行信息传送；“静中通”只能在信号覆盖区以静止状态进行通信；（2）天线口径不同：“动中通”天线一般选用0.8m、0.9m或1.2m；“静中通”一般选用1.2m、1.5m或1.8m口径，天线口径可以做大，这样能高质量接收、发送信号，效果更好；（3）传输速率不同：“静中通”的速率一般在几十Mbps，“动中通”传输速率在几十到几百Kbps；（4）功率放大比不同：“动中通”功率放大比“静中通”要大；（5）成本不同：“动中通”的建设成本相对于“静中通”要高；（6）机动性、隐蔽性不同：“动中通”机动能力、隐蔽性要强于“静中通”。
动中通卫星车技术方案中国联合网络通信有限公司惠州市分公司2016-12-09第一章项目背景1.1 项目概述当今世界是一个飞速变革的世界，一个国家的军队对于处理突发事件的工作速率要求越来越高，同时先进、高效的设备也孕育而生，提高工作速率的方法也层出不穷。
借此，我公司吸取国内外的先进技术以及多年的生产经验，设计研发出此款通信指挥系统，不仅能够使部队对于处理突发事故更加高效，同时更能让领导及指挥者更加快速的传达决策和指令。
此车凭借各种高端设备的集成、众多优质安全的材料选配、先进成熟的加工工艺及合理的车辆改制，通过通讯、会议、视频等几大控制系统，运用科学的方式，更进一步的提高了处理突发事件的效率。
1.2 需求分析突发事件的空间不定性，导致其应对方法相对匮乏。
特别处理突发事件通信方式的选择则显得尤为重要，建立完善综合应急响应指挥系统，提高部队协调联动水平。
动中通卫星车产品在应急通信救援领域已广泛应用。
车载动中通系统可有效隔离通讯载体在运动过程中由于其状态和地理位置发生变化而导致的通信中断，具有多种通信方式并存、覆盖区域广、不受地形地域限制、传输线路稳定可靠等优点。
在没有通讯网络覆盖地形复杂的偏远区域，甚至是在动态变化极其复杂的水上，“动中通”也能够迅速捕捉卫星方位，完成联络通讯。
卫星利用其覆盖范围广，设备使用方便等优点得到大力推崇。
1.3 建设目标为加强部队应急通信指挥系统建设，为抢险救灾、现场指挥提供实时的图像、数据、语音、传真等通信保障，提高处理应急事件能力，本方案针对客户需求量身定制1套动中通卫星车，实现动中通卫星车前端(无人机采集到图像)与后方指挥中心图像双向传输。
车载动中通卫星通信系统具有不受时间、地域、距离的限制、实现动态和静态条件下的实时双向传输等特点，并具有现场指挥、远程移动指挥、车顶摄像视频信息采集、无线摄像视频信息采集、移动电话电台调度、移动视频会议、实时图像切换、智能保护等多项功能。
动中通卫星通信天线系统组成及原理分析动中通卫星通信天线系统组成及原理分析摘要：动中通天线系统主要用于移动载体移动条件下实时通信，满足处理突发紧急事件的需求。
本文提出惯导跟踪式动中通卫星通信车载天线系统的组成，对工作原理进行了分析。
惯导跟踪式的动中通天线系统不依赖于任何外部信号，利用惯性导航系统自身即可完全实现自主对星，在移动载体移动过程中也能够进行实时对星和换星，灵活性高。
关键词：动中通，惯性导航，天线，卫星通信概述动中通卫星通信天线系统主要用于车辆等载体在快速移动的条件下，保持对卫星实时跟踪，使车载卫星天线始终对准地球同步通信卫星，在地球同步通信卫星与卫星地面站之间构建双向链路的卫星通信，以达到实时、不间断与其他地面站进行图像、语音、数据的卫星通信双向传输。
动中通卫星通信车应用动中通卫星通信天线系统跟踪卫星，利用卫星通信的无缝覆盖，加上所具备的机动灵活和行进间通信的特点，可以使动中通卫星通信车在任何时间、任何地点开通并投入使用，满足处理紧急突发事件的需求。
动中通卫星通信天线系统是实现动中通车载站的核心，天线面通常采用偏馈或正馈面反射的抛物面天线，外形呈球状，相对于相控阵天线来说，其天线增益较高，旁瓣特性较好，可以跟踪制导系统控制天线的方位和俯仰指向。
1天线系统主要分类一般来说，动中通卫星通信天线系统主要采用以下两种技术实现对星跟踪：（1）单脉冲跟踪式：利用多个方向上卫星通信信号强弱的和差关系，在短时间内判断出天线指向的偏差，即时调整卫星天线的指向，保持对通信卫星的跟踪。
（2）惯导跟踪式：利用惯性导航系统建立一个坐标基准，通过前馈控制伺服系统，使卫星天线稳定在坐标基准中，不受到车辆载体运动的干扰，始终对准通信卫星。
单脉冲跟踪式动中通卫星通信天线系统由于依赖卫星信号进行对星跟踪，因此存在以下问题：在卫星信号受到遮挡时容易丢星，如途经隧道、桥梁等情况下，被楼宇、大树等遮挡的情况下，都难以保持正常通信；在没有卫星信号的时候无法进行初始对准卫星，在车辆载体行进中无法进行初始对准卫星；在车辆载体大动态情况下，。
科技成果——动中通卫星通信系统技术开发单位北京航天万鸿高科技有限公司东莞分公司技术概述动中通卫星通信系统采用我所惯性导航和伺服控制等自主技术，实现了移动载体在运动中实时不间断传输语音、数据、视频图像等信息，是卫星通信领域一次重大技术突破。
主要技术指标动中通对星和跟踪需要天线极化轴对准通信卫星，通过实时调整天线的方位角和俯仰角来实现。
我单位动中通采用惯性导航系统（采用高精度陀螺和石英加速度计）实时精准和解算载体三个坐标轴的角速度姿态以及载体位置，通过高精度伺服系统进行天线的方位角和俯仰角的实时调整，实现天线的对星和跟踪。
自主对星：利用惯性导航系统完全实现自主对星，不依赖任何外界信号，静态对星时间≤60s；盲区对星：在没有卫星、GPS信号等情况下（如车库、船坞内），可以进行对星；行进中对星：在载体移动过程中能够进行动态对星，行进中对星时间≤3min；动态换星：可以在载体运动状态下切换通信卫星；抗遮挡与抗颠簸功能：载体剧烈颠簸时，通信不受影响；动态跟踪性能好：在载体大动态转向情况下通信正常，如绕“0”字每圈<8s，绕“8”字每圈<20s；可靠性高：系统中的部件和元器件具有严格的质量保证，核心技术均具有自主知识产权和生产线。
先进程度国内领先技术状态批量生产、成熟应用阶段适用范围直升机、无人机应急通讯系统无人船载通信系统森林防火与抢险救灾高速列车宽带多媒体收发系统重大事件、灾害应急通信系统电信运营商应急保障系统消防、人防等其它领域应用电视移动转播系统军队数字化信息化指挥系统武警移动通讯网络系统公安防爆反恐指挥车合作方式合作开发预期效益自2006年交付首套动中通系统以来，经十余年技术创新，开发出宽带双频、高集成度和多通信体制融合的系列化产品，仅去年一年即实现收入达3亿元。
动中通卫星通信系统可为大型阅兵、运动会、博览会、环球会议等重大活动做通信保障，可执行地震、水灾、暴恐活动等事件的救援维稳保障任务，可在无人地区、海域实行开发和探测。
引言随着信息技术的不断发展，动中通方案成为了一种趋势。
动中通方案是一种利用动态通信技术实现信息传递和交流的解决方案。
它能够快速、高效地将信息传递给用户，提供更好的用户体验。
本文将介绍动中通方案的概念、应用场景以及实施步骤。
动中通方案的概念动中通方案是基于动态通信技术的一种信息传递解决方案。
它包括了动态通信技术的各种应用，例如实时通信、推送服务、消息队列等。
动中通方案能够实时地将信息传递给用户，提供更好的用户体验。
动中通方案的应用场景1.实时通信：动中通方案可以实现实时通信，例如即时聊天、实时视频通话等。
这些应用可以帮助用户实时地与他人进行交流，提高工作效率。
2.推送服务：动中通方案可以实现消息推送服务，例如手机应用的推送通知、邮件提醒等。
这些推送服务可以及时地将重要信息传递给用户，提高用户体验。
3.消息队列：动中通方案可以通过消息队列实现异步通信，例如日志处理、订单处理等。
这些应用可以提高系统的吞吐量和并发性能。
动中通方案的实施步骤1.需求分析：首先，需要进行需求分析，明确要实现的功能和效果。
这包括了用户需求、系统需求等。
根据需求分析结果，确定动中通方案的具体实现方式。
2.技术选型：根据需求分析结果，选择合适的动态通信技术。
常用的动态通信技术包括WebSocket、消息队列系统等。
根据实际情况选择合适的技术。
3.系统设计：根据需求和技术选型结果，进行系统设计。
包括系统架构设计、模块划分等。
设计过程中要考虑系统的可扩展性、可靠性等因素。
4.开发实现：根据系统设计，进行具体的开发实现工作。
包括服务器端开发、客户端开发等。
在开发实现过程中需要注意代码的质量和性能。
5.测试验证：完成开发实现后，进行测试验证。
包括功能测试、性能测试等。
确保系统能够满足需求，并具备稳定性和可靠性。
6.部署运维：完成测试验证后，将系统部署到生产环境中，并进行运维工作。
包括系统监控、故障处理等。
通过运维工作，确保系统的正常运行。
国内动中通天线自跟踪技术介绍
1 动中通卫星通信系统的组成 (1)
2 动中通天线跟踪方式介绍 (2)
2.1 精确指向跟踪系统 (2)
2.2 单脉冲自动跟踪方式 (3)
2.3 混合跟踪方式（差分GPS） (3)
3 动中通惯导比较 (4)
1 动中通卫星通信系统的组成
动中通卫星通信系统主要由天线自动跟踪系统和常规卫星通信系统两大部分组成，其中天线自动跟踪系统是关键技术。
2 动中通天线跟踪方式介绍
目前，国内动中通系统天线自动跟踪系统有三大类：1精确指向跟踪系统；2单脉冲自动跟踪系统；3混合跟踪系统（差分GPS），这几种方式根据其技术特点，应用范围有所不同，分别介绍如下：
2.1 精确指向跟踪系统
精确指向跟踪方式根据车辆运动过程中位置（经度、纬度、高度）及姿态（航向角、俯仰角及横滚角）等参数，计算出天线指向卫星的方位角，俯仰角和极化角。
该系统要求陀螺惯导系统精度高，稳定性好（不漂移），但不能解决卫星定点位置的漂移问题，因而此种方式的优点是不需要捕获引导，可实现盲対星，不怕遮挡（但卫星通信本身还是怕遮挡的）。
但缺点是高性能高稳定度陀螺惯导（法国进口光纤惯导）价格昂贵，而且不能解决卫星定点位置的飘移，因而跟踪精度稍低。
经过国内相关机构多次调研和实际测试，在相同精度的陀螺设备中，激光陀螺比光纤陀螺的漂移累计周期短，一年内需进行多次相校。
进口光纤陀螺稳定周期长，漂移累积小，一般选用OCTANS法国高精度光纤陀螺惯性导航系统作为该跟踪系统的测姿部件。
相关指标如下：
2.2 单脉冲自动跟踪方式
单脉冲自动跟踪方式是跟踪卫星的信标，其主要的技术特点是利用单脉冲精密跟踪技术，实现卫星通信天线在移动载体上对卫星的精密跟踪。
因而主要的优点是跟踪精度高，不怕卫星漂移(由于受太阳和月亮引力的影响，静止卫星会在一个与地球赤道平台夹角不断变化的倾斜轨道上运行。
假设卫星轨道的东西位置保持不变，则从地球显道表面观察卫星的日漂移轨迹是一个对称于同步静止卫星轨道位置的“8”字形)。
但由于该产品是利用单脉冲跟踪技术，而在此频段（Ku频段）天线波束很窄，因而天线可跟踪角度范围很小（一般只有±1°左右），一旦跟踪目标丢失（如进山洞、卫星信号被遮挡或车体因剧烈跳动等原因），重新捕获目标比较困难，有时甚至需要人工辅助才行。
该类型动中通系统为保证跟踪精度，复杂程度高，价格昂贵，目前主要应用军方市场，国内39所54所拥有此技术。
2.3 混合跟踪方式（差分GPS）
精确指向式跟踪系统具有不依赖外界信息、隐蔽性好、抗干扰性强、全天候工作等优点，是一种能够提供多种导航参数，完全自主的导航系统。
但它的精度随时间而变化，长时间工作会累积较大误差，这使惯性导航系统不宜作长时间导航。
而全球卫星定位系统（GPS）具有较高的导航精度，但由于运动载体的机动变化，常使接收机不易捕获和跟踪卫星的载波信号。
为发挥两种技术的优势，更有效全面地提高产品的性能，增强系统的可靠性、可用性和动态性，现多采用多传感器数据融合技术将卫星定位与惯性测量相结合，推出了全新姿态方位差分GPS(混合跟踪方式)的“动中通”系统。
利用差分GPS跟踪系统的动中通惯性导航平台继承发扬了GPS导航和惯性测
量方面的技术优势，通过使用国产高精度的闭环光纤陀螺和加速度计，以及改进组合导航与姿态测量算法，使产品的技术性能得到更进一步提高。
该方式克服了单一器件的不足，充分发挥了GPS精度高、无累积误差、无漂移、价格低和惯性产品动态性能好、抗干扰能力强、不需外部信号源就能自主工作等特点，提高了系统整体的姿态方位测量精度、导航精度及实时跟踪对准性能。
由于采用GPS系统的导航精度为补偿，降低了系统的惯导精度要求，系统性价比大大优于传统指向至跟踪方式。
而且差分GPS系统精度主要根据GPS航向基线参数确定，当基线长度增加时，航向精度将成量级的增加，当基线长度为2m 时，航向精度可达0.1°，4m基线时为0.05°，当采用8m基线时，精度可达0.025°。
目前国内各大动中通天线生产厂家多采用此种技术，但此技术必须依赖GPS，如果GPS系统关闭，则天线无法使用。
3 动中通惯导比较
目前动中通天线使用的惯导主要分为光纤陀螺、激光陀螺，都是为动中通天线提供航向信息，这几种方式的区别是：
（1）进口光纤陀螺惯导：精度高、稳定性好，光纤陀螺无故障工作时间不小于30000小时，是激光陀螺无故障工作时间的5倍以上；且无噪声、无漂移、系统锁定快，天线开机无需调试即可正常工作，非常适合于执行公安系统紧急任务的工作方式，是目前公安动中通系统应用最广泛的方式；光纤陀螺结合差分GPS，不仅可以实现天线系统的盲对星功能，还可实现车辆的行进中对星功能；
（2）激光陀螺惯导：激光陀螺惯导相比于光纤的主要问题是在精度相同的对比情况下，可靠性较差（平均无故障时间短），其次是稳定性较差，系统工作一段时间后会漂移，必须由技术人员进行标校。
对于公安系统长期需要执行突发任务，为保障通信，必须在执行任务前对陀螺惯导进行标校，该项缺陷难以保障公安系统执行任务时要求通信系统快速响应、及时开通的业务需求；其次，激光陀螺的开机之后噪声较大，尤其是公安系统的通信车，为了隐蔽的需要，通信系
统必须安装于密闭车厢内，激光陀螺的噪声对信车内的工作环境有一定的影响。
（3）惯导系统对于动中通系统来说，主要是作为指北和姿态数据的一个器件，而动中通的整体性能比如天线的跟踪精度、指向精度主要由天线的跟踪系统的综合性能所决定。
在陀螺提供精度能保证使用的要求的情况下，动中通天线的跟踪算法、转台精度、伺服控制等主要设备一起，才能实现精确的动中対星。
