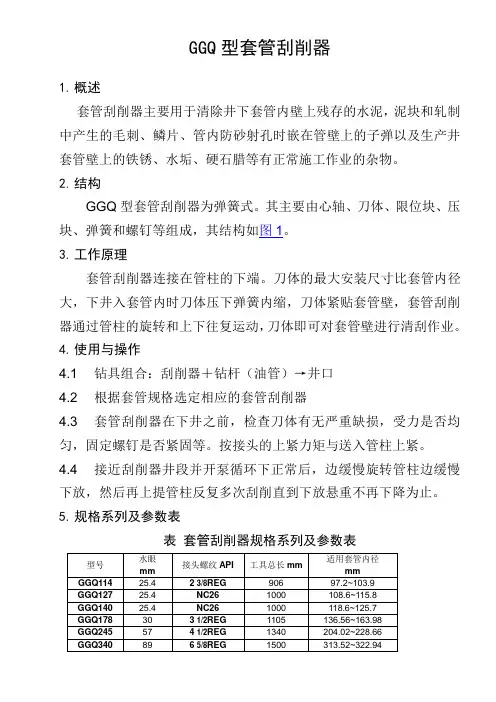

GGQ型套管刮削器
1.概述
套管刮削器主要用于清除井下套管内壁上残存的水泥，泥块和轧制中产生的毛刺、鳞片、管内防砂射孔时嵌在管壁上的子弹以及生产井套管壁上的铁锈、水垢、硬石腊等有正常施工作业的杂物。

2.结构
GGQ型套管刮削器为弹簧式。

其主要由心轴、刀体、限位块、压块、弹簧和螺钉等组成，其结构如图1。

3.工作原理
套管刮削器连接在管柱的下端。

刀体的最大安装尺寸比套管内径大，下井入套管内时刀体压下弹簧内缩，刀体紧贴套管壁，套管刮削器通过管柱的旋转和上下往复运动，刀体即可对套管壁进行清刮作业。

4.使用与操作
4.1 钻具组合：刮削器＋钻杆（油管）→井口
4.2 根据套管规格选定相应的套管刮削器
4.3 套管刮削器在下井之前，检查刀体有无严重缺损，受力是否均匀，固定螺钉是否紧固等。

按接头的上紧力矩与送入管柱上紧。

4.4 接近刮削器井段并开泵循环下正常后，边缓慢旋转管柱边缓慢下放，然后再上提管柱反复多次刮削直到下放悬重不再下降为止。

5.规格系列及参数表

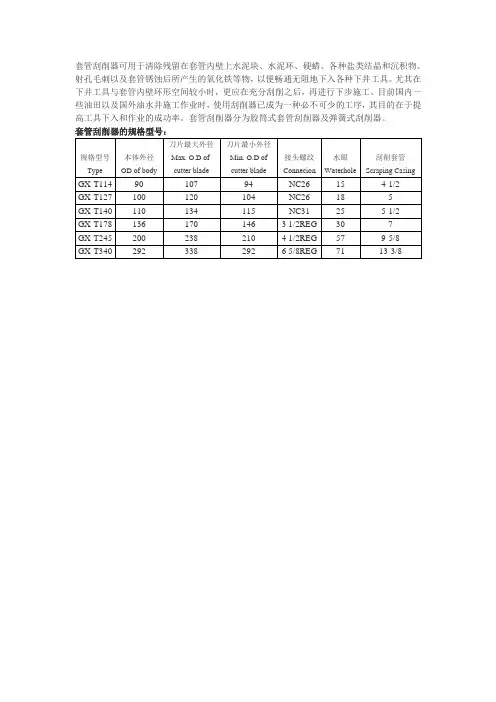

表套管刮削器规格系列及参数表
6.维护与保养
套管刮削器使用之后应立即用清水洗净。

并检查各零件有无损坏，若损坏就应更换为新零件。

做好防锈蚀处理，并将其储存在阴凉、干燥、通风地方。
