井下工具基础知识讲座

井下工具一、K344-114封隔器（原457-9、457-8）封隔器类型：属于水力扩张式封隔器，无支撑、液压坐封、无压差解封。

用途及应用情况：主要用于注水、压裂、找串、封串等。

技术指标：⑴总长：902mm；⑵最大外径：114mm；⑶最小通径：φ55mm；⑷坐封压力1.3～1.5MPa；⑸工作压力：15MPa；⑹工作温度：50℃、70℃、90℃。

工作原理坐封：从油管内加液压，液压经下接头处的孔眼作用于胶筒内腔，从而使胶筒涨大，封隔油套环形空间；解封：放掉油管压力，胶筒收回解封。

二、Y341-114S双液缸封隔器封隔器类型：属于水力压缩式封隔器，无支撑、液压坐封、上提解封。

用途：主要用于分层注水、堵水。

技术指标：⑴总长：976mm；⑵最大外径：114mm；⑶最小通径：50mm；⑷坐封压力18MPa；⑸工作压力： 25MPa；⑹工作温度：120℃；⑺解封上提力：8-10t。

工作原理坐封：油管加液压，液压经中心管上的传压孔作用于上、下两个坐封活塞上，上、下两个活塞与上下活塞套形成两个液压缸，剪断坐封销钉后共同上行，压缩胶筒，使胶筒直径变大，封隔油、套环形空间。

放掉油管压力，上活塞套被卡簧锁住，使坐封活塞不能退回，胶筒始终处于封隔油、套环形空间状态。

解封：上提油管，胶筒、坐封活塞、活塞套、卡簧挂不动，中心管上行，剪断卡簧挂上的解封销钉，卡簧挂在胶筒弹力的作用下下行，解除锁定，胶筒收回而封隔器解封。

三、K344-114-X-BY-120/25可洗井封隔器封隔器类型：属于水力密闭式封隔器，无支撑、液压坐封、液压解封。

用途：主要用于分层注水。

技术指标：⑴总长：802mm；⑵最大外径：114mm；⑶最小通径：50mm；⑷坐封压差1.5-3MPa；⑸工作压力： 25MPa；⑹工作温度：120℃；⑺解封压力：≤6MPa。

工作原理采用扩张式胶筒，坐封阀和解封阀完全分开，坐封和解封互不干扰的双体阀结构，使高压液体在压差作用下，通过坐封阀的单流凡尔进入胶筒密闭压力腔，只进不出，胶筒膨胀坐封；解封时采用泄压杆，当套压达到一定值后，泄压杆打开密闭压力腔，封隔器解封，进而在封隔器外部形成洗井通道，从而形成了压差坐封、密闭密封、反洗解封的压差密闭式封隔器结构。

油井测试作业井下工具培训讲义TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】油井测试作业井下工具培训讲义介绍海上油(气)田油井测试作业中经常接触的井下工具,包括完井生产管柱井下工具和钢丝作业常用井下工具两部分.第一部分生产管柱中的井下工具海上油(气)田完井生产管柱中常用井下工具种类包括:封隔器(Packer)、井下安全阀(SSSV)、滑套（Sliding Sleev）、工作筒（Nipple）、偏心工作筒（Side Pocket Mandrel）、伸缩短节（Extension Joint）、座落接头（Seating Nipple）、流动短节（Flow Coupling）、加厚管（Blast joint）、测试阀、泄油阀、Y工作筒、Y堵塞器、射流泵、毛细管压力监测装置等.第一节封隔器封隔器是生产管柱中最主要的井下工具之一，其主要功能如下：1）分隔生产层段，防止层间流体和压力的串通、干扰；2）分隔压井液和生产液；3）满足采油（气）生产和修井作业的各种要求；4）保留住套管环空中的封隔液，起到保护套管和安全生产的作用。

用于海上油（气）田完井的封隔器可分为可回收式和永久式两大类型，而按坐封方式，可分为液压坐封、机械坐封和电缆坐封。

一、可回收式封隔器1．单管封隔器单管封隔器，按其坐封方式，可分为液压坐封式和机械坐封式两类。

（1）带水力锚结构的单卡瓦液压坐封式单管封隔器。

l）结构及坐封原理以“FH”型液压坐封单管封隔器为例说明这类封隔器在下井、坐封和释放解封三种状态。

在封隔器以下的球座上投入密封钢球或在工作筒内坐人堵塞器，从油管内加压，当油管压力与环空压力达到一定差值（剪切销钉材料、数量不同，则坐封压力不同。

各产品都有坐封压力规定，也可按用户要求设计）时，剪断坐封销钉，活塞向下（有些产品向上）移，拉（或推）锥形体、密封件、内卡瓦等部件，使卡瓦张开咬住套管壁、密封件受压缩径向膨胀，密封环形空间，内卡瓦与心轴棘齿锁住，使活塞在油管压力释放时不能复位，保持坐封状态。

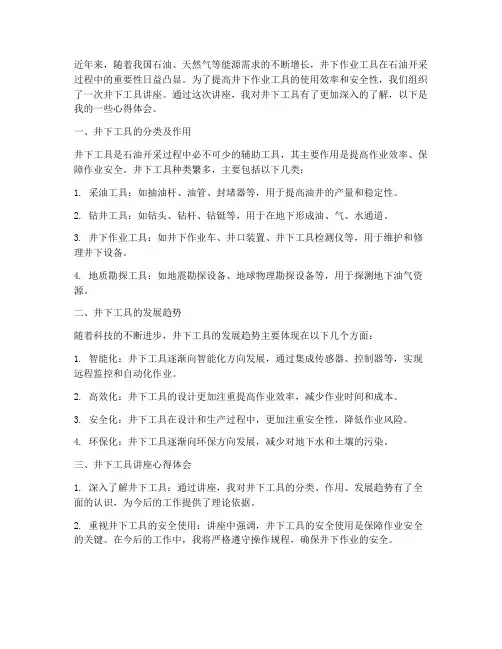

近年来，随着我国石油、天然气等能源需求的不断增长，井下作业工具在石油开采过程中的重要性日益凸显。

为了提高井下作业工具的使用效率和安全性，我们组织了一次井下工具讲座。

通过这次讲座，我对井下工具有了更加深入的了解，以下是我的一些心得体会。

一、井下工具的分类及作用井下工具是石油开采过程中必不可少的辅助工具，其主要作用是提高作业效率、保障作业安全。

井下工具种类繁多，主要包括以下几类：1. 采油工具：如抽油杆、油管、封堵器等，用于提高油井的产量和稳定性。

2. 钻井工具：如钻头、钻杆、钻铤等，用于在地下形成油、气、水通道。

3. 井下作业工具：如井下作业车、井口装置、井下工具检测仪等，用于维护和修理井下设备。

4. 地质勘探工具：如地震勘探设备、地球物理勘探设备等，用于探测地下油气资源。

二、井下工具的发展趋势随着科技的不断进步，井下工具的发展趋势主要体现在以下几个方面：1. 智能化：井下工具逐渐向智能化方向发展，通过集成传感器、控制器等，实现远程监控和自动化作业。

2. 高效化：井下工具的设计更加注重提高作业效率，减少作业时间和成本。

3. 安全化：井下工具在设计和生产过程中，更加注重安全性，降低作业风险。

4. 环保化：井下工具逐渐向环保方向发展，减少对地下水和土壤的污染。

三、井下工具讲座心得体会1. 深入了解井下工具：通过讲座，我对井下工具的分类、作用、发展趋势有了全面的认识，为今后的工作提供了理论依据。

2. 重视井下工具的安全使用：讲座中强调，井下工具的安全使用是保障作业安全的关键。

在今后的工作中，我将严格遵守操作规程，确保井下作业的安全。

3. 提高井下工具的维护保养意识：讲座指出，井下工具的维护保养对延长使用寿命、提高作业效率至关重要。

在今后的工作中，我将加强对井下工具的维护保养，确保其正常运行。

4. 不断学习新技术：讲座中介绍的新技术、新设备让我意识到，作为一名井下作业人员，必须不断学习新技术，提高自己的业务水平。

井下工具培训课件井下工具培训课件井下工具培训课件是一种重要的培训工具，它为井下工作人员提供了必要的知识和技能，以确保他们能够安全高效地进行工作。

本文将探讨井下工具培训课件的重要性、内容和培训方法。

一、井下工具培训课件的重要性井下工作环境复杂且危险，需要工作人员具备丰富的知识和技能。

井下工具培训课件的重要性在于它能够帮助工作人员了解和掌握井下工作所需的各种工具和设备。

通过培训课件，工作人员可以了解工具的使用方法、维护保养要点以及安全操作规范，从而提高工作效率和安全性。

二、井下工具培训课件的内容1. 工具种类和用途：课件应包括各种井下工具的种类和用途介绍，例如钻杆、钻头、钻井泥浆泵等。

通过了解工具的种类和用途，工作人员可以根据具体工作需求选择合适的工具，提高工作效率。

2. 工具的使用方法：课件应详细介绍各种工具的使用方法，包括安装、拆卸、调整和操作等。

通过清晰的演示和说明，工作人员可以掌握正确的使用方法，避免因操作不当导致的事故和损坏。

3. 工具的维护保养：课件应包括工具的维护保养要点，例如清洁、润滑、检查和存放等。

正确的维护保养可以延长工具的使用寿命，减少故障发生的可能性，同时也能够提高工作效率和安全性。

4. 安全操作规范：课件应强调井下工作的安全性，包括使用个人防护装备、遵守操作规程、注意事故预防等。

通过培训课件，工作人员可以增强安全意识，减少事故发生的风险。

三、井下工具培训的方法1. 线下培训：井下工具培训可以通过线下培训的方式进行，由专业的培训师进行讲解和演示。

培训师可以根据工作人员的实际情况和需求，进行个性化的培训，提供实用的技巧和经验。

2. 在线培训：随着互联网的普及，井下工具培训也可以通过在线培训的方式进行。

通过制作井下工具培训课件，并结合图文、视频等多媒体形式，工作人员可以随时随地进行学习，提高学习的便捷性和效果。

四、总结井下工具培训课件是井下工作人员必备的培训工具，它能够帮助工作人员了解和掌握井下工作所需的各种工具和设备。

（完善版）钻井工具施工安全技术讲座
完善版钻井工具施工安全技术讲座
引言
钻井工具施工是石油行业中非常重要的一环，但也存在着一定
的安全风险。

为了确保施工过程的安全性，本讲座将介绍一些钻井
工具施工的安全技术。

安全技术1: 钻井工具检查
在施工之前，必须对钻井工具进行彻底的检查，确保其符合安
全标准。

检查包括但不限于以下几个方面：
- 钻井工具的外观是否完好，无损伤或裂纹；
- 钻井工具的连接是否牢固；
- 钻井工具的防护装置是否完好；
- 钻井工具的使用寿命是否过期。

安全技术2: 钻井工具操作规范
在使用钻井工具时，必须遵循一定的操作规范，以确保安全性。

以下是一些常见的操作规范：
- 操作人员必须经过专业培训，熟悉钻井工具的使用方法；
- 操作人员必须佩戴个人防护装备，如安全帽、防护眼镜等；
- 操作人员必须按照操作手册的要求进行操作，不得随意改变操作步骤；
- 操作人员必须及时报告任何异常情况，如设备故障或操作失误。

安全技术3: 钻井工具维护保养
定期的维护保养对于钻井工具的安全性至关重要。

以下是一些维护保养的要点：
- 钻井工具必须定期清洗和润滑，以保持其正常运行；
- 钻井工具必须经过定期的检修和维修，修复任何损坏或磨损的部件；
- 钻井工具必须储存在干燥、通风良好的环境中，避免腐蚀或变形。

结论
通过采取上述安全技术，我们可以最大程度地确保钻井工具施工的安全性。

然而，这仅仅是基本的安全要求，实际操作中还应根据具体情况进行进一步的安全措施和风险评估。
