工程人识读施工图的正确方式

给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。

对这些图纸进行识读，需要具备一定的技术知识和经验。

下面将从几个方面介绍排水工程施工图的识读方法。

一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。

了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。

2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。

3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。

施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。

二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。

施工单位需要根据这些信息确定施工方法和工艺。

2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。

3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。

三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。

2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。

通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。

2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。

看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。

看图步骤如下：1）．先看目录。

了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。

2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。

把它们查全准备在手边以便可以随时查看。

3）．看设计说明。

了解建筑概况和施工技术要求。

4）．看总平面图。

了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。

5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。

6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。

一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。

故要求有关施工人员必须熟悉施工图的全部内容。

一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。

）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。

与建筑的结构安全无关，一般可以根据要求改动。

由建筑结构师绘制。

关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。

二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图，需要掌握以下技巧。

技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。

技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。

熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。

技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。

技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。

例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异，可以更准确地理解施工图中的内容。

技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常，施工图中的比例尺为1:50、1:100等。

在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。

技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。

阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

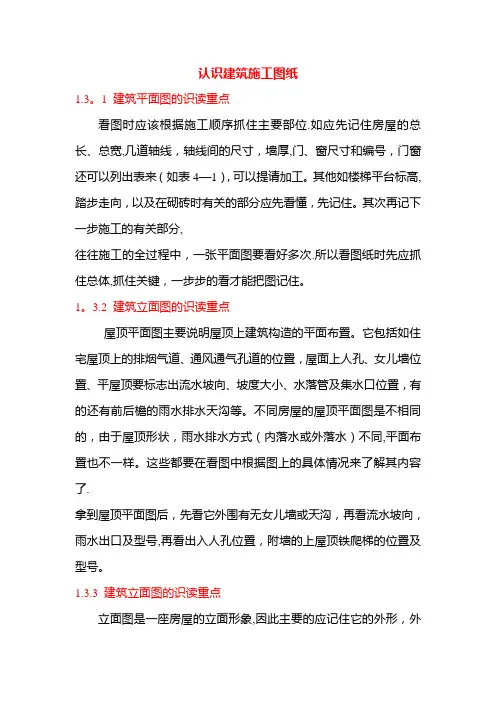

认识建筑施工图纸1.3。

1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位.如应先记住房屋的总长、总宽,几道轴线，轴线间的尺寸，墙厚,门、窗尺寸和编号，门窗还可以列出表来（如表4—1），可以提请加工。

其他如楼梯平台标高,踏步走向，以及在砌砖时有关的部分应先看懂，先记住。

其次再记下一步施工的有关部分,往往施工的全过程中，一张平面图要看好多次.所以看图纸时先应抓住总体,抓住关键，一步步的看才能把图记住。

1。

3.2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置。

它包括如住宅屋顶上的排烟气道、通风通气孔道的位置，屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置，有的还有前后檐的雨水排水天沟等。

不同房屋的屋顶平面图是不相同的，由于屋顶形状，雨水排水方式（内落水或外落水）不同,平面布置也不一样。

这些都要在看图中根据图上的具体情况来了解其内容了.拿到屋顶平面图后，先看它外围有无女儿墙或天沟，再看流水坡向，雨水出口及型号,再看出入人孔位置，附墙的上屋顶铁爬梯的位置及型号。

1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象,因此主要的应记住它的外形，外形中主要的是标高,门、窗位置，其次要记住装修做法，哪一部分有出檐,或有附墙柱等，哪些部分做抹面，都要分别记住。

此外如附加的构造如爬梯、雨水管等的位置，记住后在施工时就可以考虑随施工的进展进行安装。

总之立面图是结合平面图说明房屋外形的图纸，图示的重点是外部构造，因此这些仅从平面图上是想象不出的，必须依靠立面图结合起来，才能把房屋的外部构造表达出来。

1.3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界，主要表示房屋的内部竖向构造。

通过看剖面图应记住各层的标高，各部位的材料做法，关键部位尺寸如内高窗的离地高度，墙裙高度。

其他如外墙竖向尺寸，标高，可以结合立面图一起记就容易记住，这在砌砖施工时很重要。

同时由于建筑标高和结构标高有所不同，所以楼板面和楼板底的标高必须通过计算才能知道。

这才是工程技术负责人识读施工图的正确姿势！这才是工程技术负责人识读施工图的正确姿势！1、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是住宅？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定要满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

2、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线。

识读工程平面图尺寸，先识建施平面图、平面大样图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

3、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

公路工程施工图识读在实际施工中，施工图起着非常重要的作用，它是施工单位必须依据的依据，对于施工单位来说，如何准确、快速的识读施工图是至关重要的。

本文将从公路工程施工图的一般要求、设计图纸的基本内容、识读施工图的方法等方面进行探讨。

一、公路工程施工图的一般要求1. 正确、准确：施工图必须准确反映设计图纸的要求，包括路线、几何形状、道路宽度、路面结构、排水系统、交通标志、照明等内容。

2. 统一、规范：施工图的样式、字体、标识必须统一规范，方便施工单位识读。

3. 完整、清晰：施工图必须完整清晰，不得有遗漏，确保施工单位能够准确理解设计意图。

4. 确保可靠：施工图必须经过设计单位认真审核，确保内容准确可靠。

二、设计图纸的基本内容1. 路线图：包括公路的线路、交叉口、坡度等信息。

2. 竖断面图：反映路面的横截面情况，包括路面结构、路基宽度等信息。

3. 交叉口图：反映交叉口的线型、照明、交通标志等信息。

4. 路面结构图：包括路面的结构层及厚度、材料等信息。

5. 排水系统图：反映路面的排水系统，包括雨水口、检查井、沟槽等信息。

6. 交通标志图：反映交通标志、标线等信息。

7. 照明系统图：反映照明设施的位置、灯头类型等信息。

以上为设计图纸的基本内容，需要施工单位仔细阅读，了解各部分图纸的要求，确保施工工作按照设计的要求进行。

三、识读施工图的方法1. 仔细阅读：首先，施工单位需要仔细阅读施工图的每个部分，了解各部分的要求。

2. 逐步分析：施工单位应逐步分析各个部分图纸的内容，理清楚施工的顺序、要求。

3. 标记重点：对于施工中需要格外注意的部分，施工单位可以在施工图上标记，以提醒施工人员。

4. 与实地情况结合：施工单位在识读施工图时，需结合实地情况进行分析，确保施工的准确性。

5. 合理安排施工计划：识读施工图后，施工单位应合理安排施工计划，确保施工的顺利进行。

通过以上方法，施工单位可以准确、快速的识读施工图，确保工程的质量和进度。

第一章建筑工程施工图概述一、建筑物的组成建筑物一般由以下三大部分组成：一是屋顶部分；二是墙身及楼地面部分；三是基础部分。

缺少任何一个部分都不能称其为房屋建筑。

屋顶，按形成可分为地坡屋顶与平面屋顶两类。

构造上有结构层、隔热层、防水层三部分墙身部分包括门窗、楼梯、楼板、踢脚、勒脚、散水等构件。

基础是将房屋全部荷载传递至地下的。

其形式有条式基础、独立式基础、筏式基础等。

条式基础一般用在墙身下面，独立式基础则用于独立的柱下面.条式基础又由基础墙、大放脚及其下面的地基组成.二、建筑工程设计内容建筑设计一般分为民用建筑设计与工业建筑设计两大类。

无论哪种设计都要经过设计与施工两个过程。

一栋房屋的设计是由建筑、结构、给水排水、采暖通风、电气照明灯设计组成的.设计过程中，一般由建筑专业人员作设计总负责人，负责建筑方案设计并协调各工种之间的设计工作。

在设计过程中,为研究设计方案和审批用的图称方案设计图；指导施工用的图称为施工图；已经建成的房屋图称为竣工图.三、建筑工程设计一般建筑设计按以下程序进行;（一）方案设计建筑设计人员根据建设单位提出的设计任务书，经过周密的研究、分析以及合理的构思，用草图的形式设计出几种设计方案，称为方案设计,供建设单位分析、比较、选定方案之用。

（二）初步设计将选定的方案设计成工具图，称为初步设计.其内容有房屋的总平面布置、房屋的布置、房屋外形、基本构件选型、房屋的主要尺寸和经济指标等，供有关部门审批。

（三）技术设计根基审批的初步设计,进一步解决建筑结构设备上的技术问题，使得工种协调与统一，为绘制施工图提供详细的资料。

（四）施工图设计为施工提供一套完整的资料所绘制出的一套能反映房屋整体和细部全部内容的详图,它是房屋施工的主要依据。

中小型建筑设计时，一般把初步设计和技术设计合二为一，称为扩大初步设计。

四、建筑工程施工图的种类施工图根据不同的专业内容可分为:（一）建筑施工图（简称建施）主要表示房屋的总体布局、内外形状、大小、构造等。
