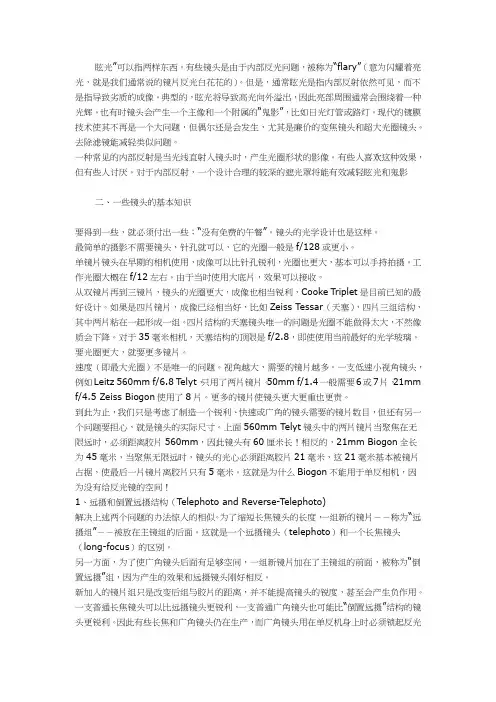

眩光”可以指两样东西。
有些镜头是由于内部反光问题，被称为“flary”（意为闪耀着亮光，就是我们通常说的镜片反光白花花的）。
但是，通常眩光是指内部反射依然可见，而不是指导致劣质的成像。
典型的，眩光将导致高光向外溢出，因此亮部周围通常会围绕着一种光辉。
也有时镜头会产生一个主像和一个附属的“鬼影”，比如日光灯管或路灯。
现代的镀膜技术使其不再是一个大问题，但偶尔还是会发生，尤其是廉价的变焦镜头和超大光圈镜头。
去除滤镜能减轻类似问题。
一种常见的内部反射是当光线直射入镜头时，产生光圈形状的影像。
有些人喜欢这种效果，但有些人讨厌。
对于内部反射，一个设计合理的较深的遮光罩将能有效减轻眩光和鬼影二、一些镜头的基本知识要得到一些，就必须付出一些；“没有免费的午餐”。
镜头的光学设计也是这样。
最简单的摄影不需要镜头，针孔就可以，它的光圈一般是f/128或更小。
单镜片镜头在早期的相机使用，成像可以比针孔锐利，光圈也更大，基本可以手持拍摄。
工作光圈大概在f/12左右。
由于当时使用大底片，效果可以接收。
从双镜片再到三镜片，镜头的光圈更大，成像也相当锐利，Cooke Triplet是目前已知的最好设计。
如果是四片镜片，成像已经相当好，比如Zeiss Tessar（天塞），四片三组结构，其中两片粘在一起形成一组。
四片结构的天塞镜头唯一的问题是光圈不能做得太大，不然像质会下降。
对于35毫米相机，天塞结构的顶限是f/2.8，即使使用当前最好的光学玻璃。
要光圈更大，就要更多镜片。
速度（即最大光圈）不是唯一的问题。
视角越大，需要的镜片越多。
一支低速小视角镜头，例如Leitz 560mm f/6.8 Telyt，只用了两片镜片。
50mm f/1.4一般需要6或7片，21mm f/4.5 Zeiss Biogon使用了8片。
更多的镜片使镜头更大更重也更贵。
到此为止，我们只是考虑了制造一个锐利、快速或广角的镜头需要的镜片数目，但还有另一个问题要担心，就是镜头的实际尺寸。

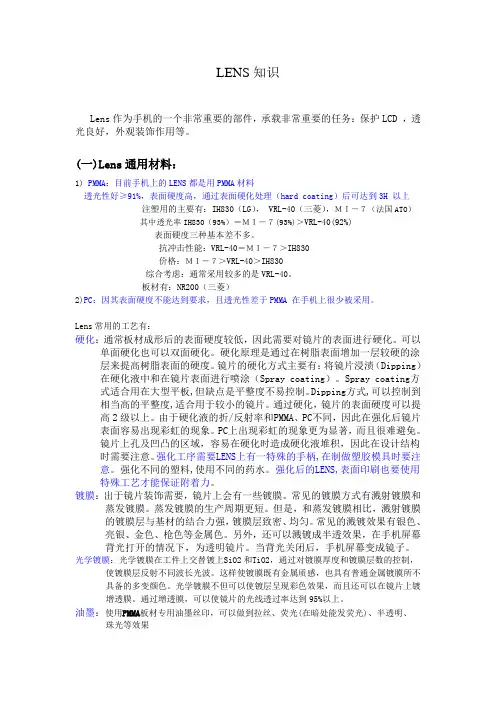

LENS知识Lens作为手机的一个非常重要的部件，承载非常重要的任务：保护LCD ，透光良好，外观装饰作用等。
(一)Lens通用材料：1) PMMA：目前手机上的LENS都是用PMMA材料透光性好≥91%，表面硬度高，通过表面硬化处理（hard coating）后可达到3H 以上注塑用的主要有：IH830（LG）， VRL-40（三菱），ＭＩ－７（法国ATO）其中透光率IH830（93%）＝ＭＩ－７(93%)＞VRL-40(92%)表面硬度三种基本差不多。
抗冲击性能：VRL-40＝ＭＩ－７＞IH830价格：ＭＩ－７＞VRL-40＞IH830综合考虑：通常采用较多的是VRL-40。
板材有：NR200（三菱）2)PC：因其表面硬度不能达到要求，且透光性差于PMMA 在手机上很少被采用。
Lens常用的工艺有：硬化：通常板材成形后的表面硬度较低，因此需要对镜片的表面进行硬化。
可以单面硬化也可以双面硬化。
硬化原理是通过在树脂表面增加一层较硬的涂层来提高树脂表面的硬度。
镜片的硬化方式主要有：将镜片浸渍（Dipping）在硬化液中和在镜片表面进行喷涂（Spray coating）。
Spray coating方式适合用在大型平板,但缺点是平整度不易控制。
Dipping方式,可以控制到相当高的平整度,适合用于较小的镜片。
通过硬化，镜片的表面硬度可以提高2级以上。
由于硬化液的折/反射率和PMMA、PC不同，因此在强化后镜片表面容易出现彩虹的现象。
PC上出现彩虹的现象更为显著，而且很难避免。
镜片上孔及凹凸的区域，容易在硬化时造成硬化液堆积，因此在设计结构时需要注意。
强化工序需要LENS上有一特殊的手柄,在制做塑胶模具时要注意。
强化不同的塑料,使用不同的药水。
强化后的LENS,表面印刷也要使用特殊工艺才能保证附着力。
镀膜：出于镜片装饰需要，镜片上会有一些镀膜。
常见的镀膜方式有溅射镀膜和蒸发镀膜。
蒸发镀膜的生产周期更短。
