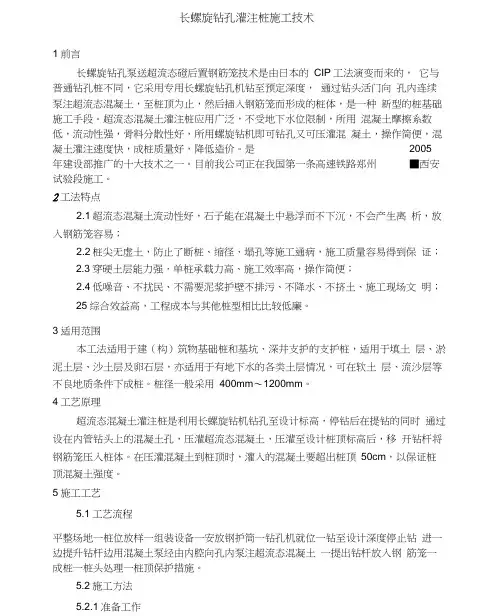

长螺旋钻孔灌注桩施工技术1前言长螺旋钻孔泵送超流态磴后置钢筋笼技术是由日本的CIP工法演变而来的，它与普通钻孔桩不同，它采用专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体，是一种新型的桩基础施工手段。
超流态混凝土灌注桩应用广泛，不受地下水位限制，所用混凝土摩擦系数低，流动性强，骨料分散性好，所用螺旋钻机即可钻孔又可压灌混凝土，操作简便，混凝土灌注速度快，成桩质量好，降低造价。
是2005年建设部推广的十大技术之一。
目前我公司正在我国第一条高速铁路郑州■西安试验段施工。
2工法特点2.1超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；2.2桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；2.3穿硬土层能力强，单桩承载力高、施工效率高，操作简便；2.4低噪音、不扰民、不需要泥浆护壁不排污、不降水、不挤土、施工现场文明；25综合效益高，工程成本与其他桩型相比比较低廉。
3适用范围本工法适用于建（构）筑物基础桩和基坑、深井支护的支护桩，适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用400mm〜1200mm。
4工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在内管钻头上的混凝土孔，压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。
在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶50cm，以保证桩顶混凝土强度。
5施工工艺5.1工艺流程平整场地一桩位放样一组装设备一安放钢护筒一钻孔机就位一钻至设计深度停止钻进一边提升钻杆边用混凝土泵经由内腔向孔内泵注超流态混凝土一提出钻杆放入钢筋笼一成桩一桩头处理一桩顶保护措施。
5.2施工方法5.2.1准备工作5.2.1.1岩土工程勘察报告；521.2桩基工程施工图纸及图纸会审记录；521.3建筑场地和邻近区域内地下管线、地下构筑物、相邻危房等必须调查清楚，以便采取相应的加固和保护措施，进而保证桩基顺利施工；5.2.1.4超流态混凝土灌注桩施工采用螺旋钻孔机，根据不同的桩型选择相应的钻机型号及钻进参数；5.2.1.5桩基工程中所用的原材料必须进行复验，只有经过复验且复验合格的原材料才允许使用。

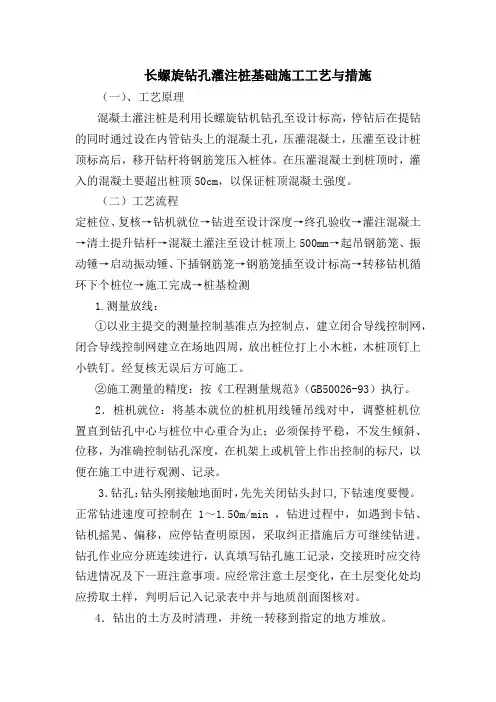

长螺旋钻孔灌注桩基础施工工艺与措施（一）、工艺原理混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在内管钻头上的混凝土孔，压灌混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。
在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶50cm，以保证桩顶混凝土强度。
（二）工艺流程定桩位、复核→钻机就位→钻进至设计深度→终孔验收→灌注混凝土→清土提升钻杆→混凝土灌注至设计桩顶上500mm→起吊钢筋笼、振动锤→启动振动锤、下插钢筋笼→钢筋笼插至设计标高→转移钻机循环下个桩位→施工完成→桩基检测1.测量放线：①以业主提交的测量控制基准点为控制点，建立闭合导线控制网，闭合导线控制网建立在场地四周，放出桩位打上小木桩，木桩顶钉上小铁钉。
经复核无误后方可施工。
②施工测量的精度：按《工程测量规范》（GB50026-93）执行。
2．桩机就位：将基本就位的桩机用线锤吊线对中，调整桩机位置直到钻孔中心与桩位中心重合为止；必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3．钻孔：钻头刚接触地面时，先先关闭钻头封口,下钻速度要慢。
正常钻进速度可控制在1～1.50m/min ，钻进过程中，如遇到卡钻、钻机摇晃、偏移，应停钻查明原因，采取纠正措施后方可继续钻进。
钻孔作业应分班连续进行，认真填写钻孔施工记录，交接班时应交待钻进情况及下一班注意事项。
应经常注意土层变化，在土层变化处均应捞取土样，判明后记入记录表中并与地质剖面图核对。
4．钻出的土方及时清理，并统一转移到指定的地方堆放。
5．终孔：钻孔到达设计标高时，经设计、建设、监理、施工等单位的代表按有关验收条件和设计要求进行验收，被确认终孔后，方可停止钻进。
6．混凝土浇筑①混凝土必需符合设计及规范要求，混凝土塌落度应控制在180～200mm并具有较好的和易性、流动性，现场检验混凝土塌落度，不合格要求的砼不得用于本工程。

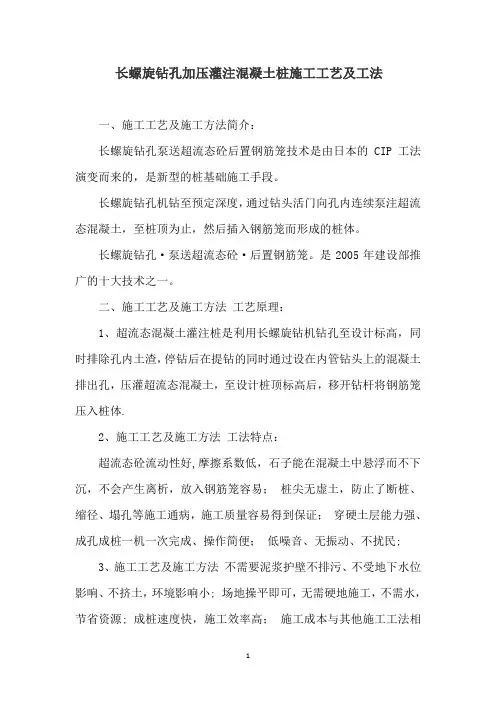

长螺旋钻孔加压灌注混凝土桩施工工艺及工法一、施工工艺及施工方法简介：长螺旋钻孔泵送超流态砼后置钢筋笼技术是由日本的CIP工法演变而来的，是新型的桩基础施工手段。
长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体。
长螺旋钻孔·泵送超流态砼·后置钢筋笼。
是2005年建设部推广的十大技术之一。
二、施工工艺及施工方法工艺原理：1、超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，同时排除孔内土渣，停钻后在提钻的同时通过设在内管钻头上的混凝土排出孔，压灌超流态混凝土，至设计桩顶标高后，移开钻杆将钢筋笼压入桩体.2、施工工艺及施工方法工法特点：超流态砼流动性好,摩擦系数低，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；穿硬土层能力强、成孔成桩一机一次完成、操作简便；低噪音、无振动、不扰民;3、施工工艺及施工方法不需要泥浆护壁不排污、不受地下水位影响、不挤土，环境影响小; 场地操平即可，无需硬地施工，不需水，节省资源; 成桩速度快，施工效率高；施工成本与其他施工工法相比比较低廉，综合效益高。
4、施工工艺及施工方法适用范围: 适用于建（构)筑物基础桩和基坑、深井支护的支护桩；适用于填土层、粘土层、淤泥土层、粉土层、砂土层，亦适用于有地下水的各类土层情况,可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用800mm、1000mm.目前最大成孔深度36米。
5、施工工艺及施工方法工艺流程及施工方法：平整场地→桩位放样→安装调试钻机（安放钢护筒→）调试砼泵、安装泵管→钻机就位→起吊钢筋笼、振动锤→钻孔至设计深度停止钻进→边泵注超流态混凝土边提升钻杆→提出钻杆、移开钻具→启动振动锤下插钢筋笼至设计标高→成桩→桩头处理→桩顶保护措施。
6、设备配置德邦重工DBCFG-B系列混凝土泵HBTS—50—13-75三、工序质量控制措施1、施工准备阶段(1)测量放线:轴线或桩位放样结束，经自检复核后，报监理方验收通过，确保桩位准确无误后，方可开孔钻进。
长螺旋钻孔泵送超流态碗后置钢筋笼灌注桩施工工艺及工法目录一、施工工艺及施工方法-二、设备配置三、工序质量控制措施四、技术参数设置、工序关键点控制五、引用技术规范及验收标准六、施工案例七、结语•、施工工艺及施工方法简介：■是在日本CIP工法桩基础上发展的新型的桩基础施工手段。
■长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体。
长螺旋钻孔•泵送超流态確•后置钢筋笼。
是2005年建设部推广的十大技术之一。
•、施工工艺及施工方法工艺原理：■超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，同时排除孔内土渣，停钻后在提钻的同时通过设在内管钻头上的混凝土排出孔，压灌超流态混凝土，至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。
•、施工工艺及施工方法工法特点：■超流态碗流动性好，摩擦系数低，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；穿硬土层能力强、成孔成桩一机一次完成、操作简便；低噪音、无振动、不扰民；•、施工工艺及施工方法■不需要泥浆护壁不排污、不受地下水位影响、不挤土，环境影响小;■场地操平即可，无需硬地施工，不需水，节省资源; ■成桩速度快，施工效率高；施工成本与其他施工工法相比比较低廉，综合效益高。
•、施工工艺及施工方法适用范围:■适用于建（构）筑物基础桩和基坑、深井支护的支护桩；■适用于填土层、粘土层、淤泥土层、粉土层、砂土层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用800mm、1000mm。
目前最大成孔深度36米。
•、施工工艺及施工方法工艺流程及施工方法：一聾尸■平整场地-> 桩位放样-安装调试钻机（安放钢护筒T）调试磴泵、安装泵管-钻机就位-起吊钢筋笼、振动锤-> 钻孔至设计深度停止钻进-> 边泵注超流态混凝土边提升钻杆-提出钻杆、移开钻具-启动振动锤下插钢筋笼至设计标高-成桩-桩头处理―桩顶保护措施。
