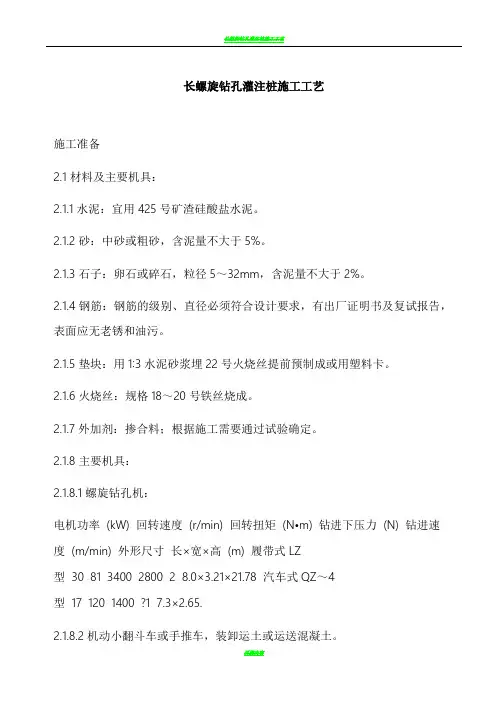

长螺旋钻孔灌注桩施工工艺施工准备2.1材料及主要机具：2.1.1水泥：宜用425号矿渣硅酸盐水泥。
2.1.2砂：中砂或粗砂，含泥量不大于5%。
2.1.3石子：卵石或碎石，粒径5～32mm，含泥量不大于2%。
2.1.4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。
2.1.5垫块：用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。
2.1.6火烧丝：规格18～20号铁丝烧成。
2.1.7外加剂：掺合料；根据施工需要通过试验确定。
2.1.8主要机具：2.1.8.1螺旋钻孔机：电机功率 (kW) 回转速度 (r/min) 回转扭矩(N•m)钻进下压力 (N) 钻进速度 (m/min) 外形尺寸长×宽×高 (m) 履带式LZ型 30 81 3400 2800 2 8.0×3.21×21.78 汽车式QZ～4型 17 120 1400 ?1 7.3×2.65.2.1.8.2机动小翻斗车或手推车，装卸运土或运送混凝土。
2.1.8.3长、短棒式振捣器。
部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.1.8.4溜筒、盖板、测绳、手把灯、低压变压器及线坠等。
2.2作业条件：2.2.1地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.2.3分段制作好钢筋笼，其长度以5～8m为宜。
2.2.4根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。
2.2.5施工前应作成孔试验，数量不少于两根。
2.2.6要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
操作工艺3.1工艺流程：3.1.1成孔工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
长螺旋钻孔灌注桩研究的问题：1.工艺流程（图文并茂）2.工效1．10:40钻机就位2．10:45——11:06钻进至设计深度（21分钟）3．11:06——11:35提升钻杆反转过程（其中11:11——11:14期间浇筑的混凝土管爆管，3-4人修，耗时3分钟，11:25——11：35只上提不转）4．11:40清理孔周围土（小型挖掘机）5．11：45人工清理周围剩土（1人）6．11:47汽车吊，起吊钢筋笼，准备下钢筋笼7．11:50下钢筋笼（共3人，2名工人，1名管理人员）8.11:55振捣器开震9.12:04测量标高，记录，施工完毕，移至下一装位1根桩用时10:40——12:04，共用时84分钟，现场总共9人（4名工人，3管理人员，2名司机）记录时间与现场工人所说的:每根桩/90分钟大致相符螺旋钻孔灌注桩1施工工艺流程定桩位、复核钻机就位钻进至设计深度终孔验收地泵安装调试连接混凝土输送泵管灌注混凝土清土提升钻杆混凝土灌注至设计桩顶上0.5m起吊钢筋笼、振动锤启动振动锤、下插钢筋笼钢筋笼插至设计标高施工完成转移钻机施工下一条桩桩基检测2施工工艺流程1钢筋进场和复试取样钢筋原材1钢筋原材2监理工程师见证取样1监理工程师见证取样2各型号钢筋的现场批号统计见证取样标识已送检合格的钢筋原材2施工机械选择铲车振动锤履带式长螺旋桩机中型挖掘机3定位测量放线测量工程师进行控制测量现场复测桩位4成孔对桩位、关闭钻头封口钻至设计深度桩机塔架上的垂直度标识机械清理打桩弃土人工清理打桩弃土按设计要求终孔（孔深）按设计要求终孔（施工电流）终孔中间验收5砼泵送料成桩泵机安放于施工便道旁边混凝土坍落度实验混凝土放料混凝土放料详图混凝土试块制作6 钢筋笼的制作①钢筋笼制作顺序大致是先将主筋的间距布置好，待固定住加强箍筋，主筋与箍筋焊接固定后，再点焊螺旋箍筋。
钢筋笼预制（螺旋筋下料）钢筋笼预制（主筋焊接）钢筋笼预制（加劲箍焊接）②主筋搭接采用双面搭接焊，接长度5d，并保证主筋同心度；检查主筋搭接长度质检员对成品钢筋笼进行检查钢筋笼验收合格后进行喷漆标识钢筋笼验收合格后立标识牌6.7下插钢筋笼施工①改造桩机，将长螺旋施工灌注与下钢筋笼一体化，砼灌注后三分钟内立即开始插笼，减少时间差，减小插笼难度。

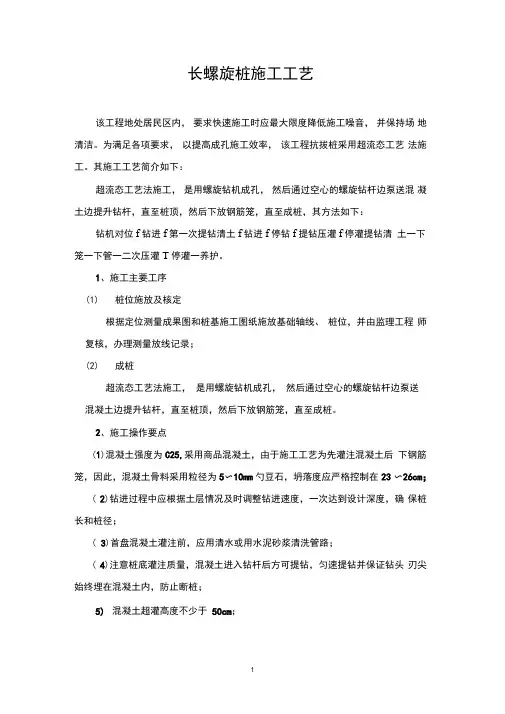

长螺旋桩施工工艺该工程地处居民区内，要求快速施工时应最大限度降低施工噪音，并保持场地清洁。
为满足各项要求，以提高成孔施工效率，该工程抗拔桩采用超流态工艺法施工。
其施工工艺简介如下：超流态工艺法施工，是用螺旋钻机成孔，然后通过空心的螺旋钻杆边泵送混凝土边提升钻杆，直至桩顶，然后下放钢筋笼，直至成桩，其方法如下：钻机对位f钻进f第一次提钻清土f钻进f停钻f提钻压灌f停灌提钻清土一下笼一下管一二次压灌T停灌一养护。
1、施工主要工序(1)桩位施放及核定根据定位测量成果图和桩基施工图纸施放基础轴线、桩位，并由监理工程师复核，办理测量放线记录；(2)成桩超流态工艺法施工，是用螺旋钻机成孔，然后通过空心的螺旋钻杆边泵送混凝土边提升钻杆，直至桩顶，然后下放钢筋笼，直至成桩。
2、施工操作要点(1)混凝土强度为C25,采用商品混凝土，由于施工工艺为先灌注混凝土后下钢筋笼，因此，混凝土骨料采用粒径为5〜10mm勺豆石，坍落度应严格控制在23 〜26cm；( 2)钻进过程中应根据土层情况及时调整钻进速度，一次达到设计深度，确保桩长和桩径；( 3)首盘混凝土灌注前，应用清水或用水泥砂浆清洗管路；( 4)注意桩底灌注质量，混凝土进入钻杆后方可提钻，匀速提钻并保证钻头刃尖始终埋在混凝土内，防止断桩；5)混凝土超灌高度不少于50cm；6）随时检查泵管密封情况，以防漏浆；7）在砂、卵石等地层降低提钻速度，保证混凝土保持在钻杆内；8）成孔、泵送紧密配合，减少桩身灌注时间；9）成桩后一定注意保护好桩头，24 小时内不能扰动。
3、成桩质量标准（1）桩体垂直度偏差不超过 1.5%；（2）桩位偏差不超过0.4 倍桩径；（3）桩径偏差不超过± 20mm；（4）桩长允许偏差± 100mm；（5）单桩投料在理论体积量的基础上桩体充盈应大于 1.0 。
4 、成桩质量控制（1）桩机就位，用铅垂仪调整，使桩架、钻杆垂直；（2）按图布置桩位，钻机定位准确后缓慢钻进，减少钻杆晃动，以免扩大孔径；（3）随时清除孔口积土，防止土体落至桩孔内；（4）钻孔完毕应立即压注混凝土，边提升钻杆，边压注混凝土，提升钻杆的速度与压混凝土之间应密切配合，以保证桩身质量；（5）孔深：钻孔深度在机架上作标记；（6）孔径：在施工过程中，经常测量桩孔、钻杆直径；（7）防止断桩、缩径、桩头标高不足。

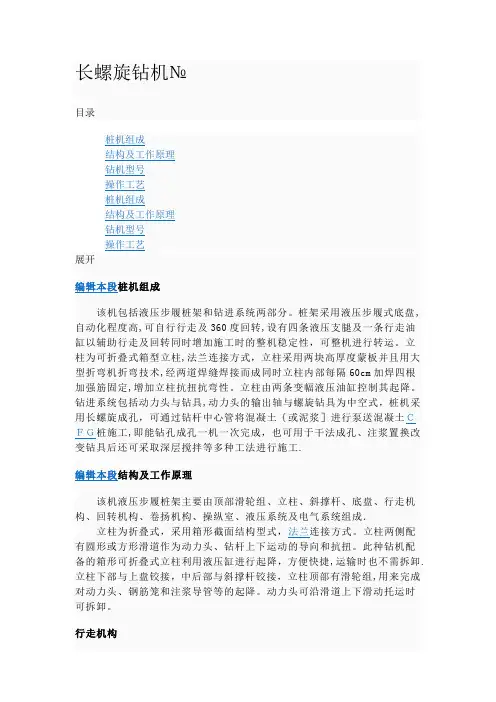

长螺旋钻机№目录桩机组成结构及工作原理钻机型号操作工艺桩机组成结构及工作原理钻机型号操作工艺展开编辑本段桩机组成该机包括液压步履桩架和钻进系统两部分。
桩架采用液压步履式底盘,自动化程度高,可自行行走及360度回转,设有四条液压支腿及一条行走油缸以辅助行走及回转同时增加施工时的整机稳定性，可整机进行转运。
立柱为可折叠式箱型立柱,法兰连接方式，立柱采用两块高厚度蒙板并且用大型折弯机折弯技术,经两道焊缝焊接而成同时立柱内部每隔60cm加焊四根加强筋固定,增加立柱抗扭抗弯性。
立柱由两条变幅液压油缸控制其起降。
钻进系统包括动力头与钻具,动力头的输出轴与螺旋钻具为中空式，桩机采用长螺旋成孔，可通过钻杆中心管将混凝土｛或泥浆］进行泵送混凝土ＣＦＧ桩施工,即能钻孔成孔一机一次完成，也可用于干法成孔、注浆置换改变钻具后还可采取深层搅拌等多种工法进行施工.编辑本段结构及工作原理该机液压步履桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成．立柱为折叠式，采用箱形截面结构型式，法兰连接方式。
立柱两侧配有圆形或方形滑道作为动力头、钻杆上下运动的导向和抗扭。
此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷,运输时也不需拆卸.立柱下部与上盘铰接，中后部与斜撑杆铰接，立柱顶部有滑轮组,用来完成对动力头、钢筋笼和注浆导管等的起降。
动力头可沿滑道上下滑动托运时可拆卸。
行走机构行走机构为液压步履式。
前进时四个支腿液压缸支地撑起，下盘离地通过液压系统驱动行走油缸实现桩机履靴前行，然后收起支腿落下，通过液压缸收缩拉动底盘前行，经过如此反复操作实现桩机前行。
回转机构回转机构由中速液压马达通过减速器带动，在四个支腿液压缸的配合下,可使桩机实现360度回转。
由于液压马达具有功率稳定、运转平稳、转动惯性小和启动效率高等特点，因而桩机具有回转平稳、无冲击、无振动、整机的稳定性良好及使用寿命长的优点。
长臂螺旋状桩施工施工工艺第一节长螺旋灌注说明一、工艺流程潜孔垂引孔至设计孔底标高移机到下一条桩钻孔机就位调整桩机垂直度钻孔至引孔底标高提钻（边提钻边压混凝土）移钻孔机振放钢筋笼（钢筋笼过重人工无法移动需吊车配合）二、钢筋笼制作、吊装1、钢筋笼制作（1）主筋制作必须平直，不得有局部弯曲，钢筋表面不得有油污。
（2）主筋与加强箍筋之间电焊牢固，主筋与箍筋之间采取电焊加以固定。
（3）钢筋笼搭接采用搭接焊，搭接长度：双面焊≥5d。
（4）保护层的制作安装，其主筋保护层垫块应补大于2m设置一组，每组不少于3个点，保护层垫块采用同箍筋规格大小的钢筋弯曲成“C”字形状，纵向焊在主筋上，以确保钢筋笼保护层厚度＞50mm。
（5）按规范与设计要求制作，制作尺寸允许偏差如下：2、钢筋笼吊装砼浆经加压泵随着螺旋钻杆上升将桩孔灌满、平自然地面后随即吊装事先制作好的钢筋笼。
安装钢筋笼时要求操作平稳，防止钢筋笼发生变形；下放钢筋笼时对准孔位中心轻放、慢放、严禁高起猛落，强行下放，防止倾斜、弯曲或碰撞孔壁。
①改造桩机，将长螺旋施工灌注与下钢筋笼一起化，砼灌注后3min内立即开始插笼，减少时间差、减少插笼难度。
②长螺旋钻机成孔、灌注混凝土至地面后及时清理地表土方，立即进行插钢筋笼施工，把检验合格的钢筋笼套在振动锤的钢管上面，用钢丝绳挂在设置于法兰的钩子上。
③因钢筋笼较长，下插钢筋笼必须进行双向垂直度观察，使用双向线垂成垂直角布置，发现垂直度偏差过大及时通知操作手停机纠正，下笼作业人员应扶正钢筋笼对准已灌注完成的桩位。
○4下笼过程中必须先使用振动锤及钢筋笼自重压力，压至无法压入时再启动振动锤，防止由振动锤震动导致的钢筋笼偏移，插入速度宜控制在1.2m～1.5m/min。
○5钢筋笼下插到设计位置后关闭振动锤电源，最后摘下钢丝绳，用长螺旋钻机把钢管和振动锤提出孔外，提出过程中每提3m开启振动锤一次，以保证混凝土的密实性。
三、技术要点1、桩机就位必须铺垫平衡，立柱垂直稳定牢固，钻头对准桩位。

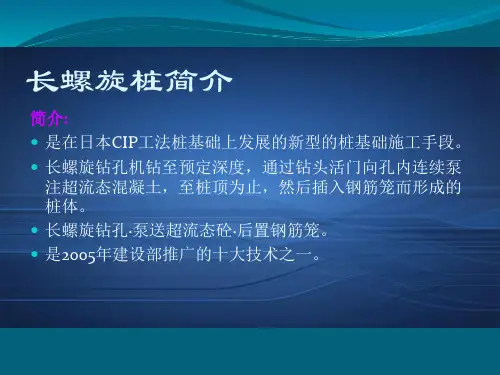

长螺旋钻孔灌注桩施工技术1前言长螺旋钻孔泵送超流态磴后置钢筋笼技术是由日本的CIP工法演变而来的，它与普通钻孔桩不同，它采用专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体，是一种新型的桩基础施工手段。
超流态混凝土灌注桩应用广泛，不受地下水位限制，所用混凝土摩擦系数低，流动性强，骨料分散性好，所用螺旋钻机即可钻孔又可压灌混凝土，操作简便，混凝土灌注速度快，成桩质量好，降低造价。
是2005年建设部推广的十大技术之一。
目前我公司正在我国第一条高速铁路郑州■西安试验段施工。

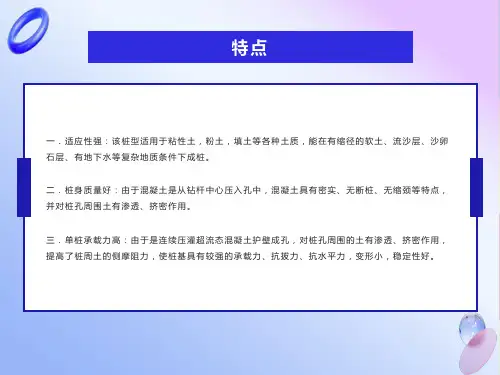

2工法特点2.1超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；2.2桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；2.3穿硬土层能力强，单桩承载力高、施工效率高，操作简便；2.4低噪音、不扰民、不需要泥浆护壁不排污、不降水、不挤土、施工现场文明；25综合效益高，工程成本与其他桩型相比比较低廉。
3适用范围本工法适用于建（构）筑物基础桩和基坑、深井支护的支护桩，适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用400mm〜1200mm。
4工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在内管钻头上的混凝土孔，压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。
在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶50cm，以保证桩顶混凝土强度。
5施工工艺5.1工艺流程平整场地一桩位放样一组装设备一安放钢护筒一钻孔机就位一钻至设计深度停止钻进一边提升钻杆边用混凝土泵经由内腔向孔内泵注超流态混凝土一提出钻杆放入钢筋笼一成桩一桩头处理一桩顶保护措施。
5.2施工方法5.2.1准备工作5.2.1.1岩土工程勘察报告；521.2桩基工程施工图纸及图纸会审记录；521.3建筑场地和邻近区域内地下管线、地下构筑物、相邻危房等必须调查清楚，以便采取相应的加固和保护措施，进而保证桩基顺利施工；5.2.1.4超流态混凝土灌注桩施工采用螺旋钻孔机，根据不同的桩型选择相应的钻机型号及钻进参数；5.2.1.5桩基工程中所用的原材料必须进行复验，只有经过复验且复验合格的原材料才允许使用。
