LPS75318低压差线性稳压器

  • 格式：pdf
  • 大小：342.81 KB
  • 文档页数：7

LPS75318低压差线性稳压器

产品特性  1.5A输出电流  1.8V固定输出  上电复位开漏输出  快速瞬态响应  抗总剂量100krad（Si）  CSOP18A封装  GJB597A-1996规定的B级

产品概述 LPS75318与TI公司TPS75318产品兼容，是内置上电复位功能的单路输出低压差线性稳压器电路(LDO)。输入电压范围2.8V～5.5V，固定输出电压为1.8V。电路禁用时静态电流小于40μA。对于较大的负载电流变化（1.5A），电路具有快速瞬态响应特性。 LPS75318低压差线性稳压器电路可为DSP、FPGA、ASIC和大规模数字集成电路等提供低漏失电压及带有上电复位功能的单路输出电源。电路无需增加任何旁路滤波电容即可提供低噪声输出电压，具有大负载电流变化快速瞬态响应，上电复位、使能功能等，可提供完整的系统电源解决方案。

绝对最大额定值 输入电压范围(VIN) –0.3V～5.5V

EN端口电压范围 –0.3V～5.5V

RESET端口最大电压 5.5V

储存温度范围(Tstg) –65℃～+150℃

引线耐焊接温度（10s）（TH） 300℃

结温（TJ） 150℃

最大功耗（PD） 1.0W（常温）

推荐工作条件

输入电压范围(VIN) 2.8V～5.0V

环境温度（TA） –55℃～+125℃

电参数表 除另有规定外，测试条件如下：工作温度：–55℃≤TA≤125℃； VIN =2.8V，IOUT =1mA，EN=0V，COUT≥47μF。 LPS75318低压差线性稳压器

参数名称 测试条件 极限值 单位 最小 最大

输出电压(VOUT) 2.8V≤VIN≤5.5V,IOUT=1mA 1.764 1.836 V 输出电压负载调整率(SI) IOUT =1mA~1.5A, VIN =5.0V – 10 mV 大电流下输出电压(VOUTA) IOUT =1.6A, VIN =5.0V 1.76 1.84 V

静态电流(IGND) IOUT =1mA~1.5A – 1.5 mA

输出电压线性调整率(SV)a 2.8V≤VIN≤5.5V,IOUT=1mA – 0.3 %/V

待机模式电流(ISTBY) EN= VIN,TA=25℃ – 20 μA EN= VIN – 40

EN端输入高电平(EN(H)V) 2.4 – V

EN端输入低电平(EN(L)V) – 0.6 V

EN端输入漏电流(ENI) EN=0V或VIN -5 5 μA

RESET端输出低电平(RESET(L)V) RESETI=1mA – 0.6 V

RESET端延迟时间(DelayT) 60 180 ms

RESET端门槛电压(TripV) TA=25℃ 85 98 %VO

a输出电压线性调整率（%/V）=OUTOUTVV(5.52.8)∆⋅−；

b 参数指标中的负号仅表示方向。 典型的工作特性 RESET时序图：

LPS75318低压差线性稳压器

NOTES: A. 对于一个有效的RESET,Vres是最小输入电压。

B. VIT-电压比输出电压低5%（95%Vo），VIT-到VIT+是滞回电压。

引脚描述

引出端

号 符号 功 能 引出端

号 符号 功 能

1 GND/HEATSINK

地/热沉 10 GND/HEATSINK 地/热沉

2 IN 输入 11 NC 空脚

3 IN 输入 12 NC 空脚

4 EN 使能 13 NC 空脚

5 RESET 输出建立复位 14 NC 空脚

6 SENSE 检测端 15 NC 空脚

7 OUTPUT 输出 16 GND 地

8 OUTPUT 输出 17 NC 空脚

9 GND/HEATSINK 地/热沉 18 GND/HEATSINK 地/热沉

引脚功能

使能（EN） EN引脚是一个启动或关断器件的输入引脚。如果EN是逻辑高电平，器件将处于关断模式。当EN跳转到逻辑低电平时，器件启动。

采样检测（SENSE） SENSE引脚必须接到稳压器输出端，并且布线应尽可能短。在内部，SENSE通过一个电阻分压网络连接在一个高阻抗宽带宽放大器，并且通过稳压器输出反馈噪声。为了尽可能降低噪声，以这样的方式连接SENSE是必要的。为了滤波噪声而在SENSE引脚和VO添加RC网络是不推荐的，因为这会造成稳压器振荡。 LPS75318低压差线性稳压器

复位指示（RESET）

RESET引脚是一个开漏、低电平有效的表征VO状态的输出。当输出达到稳

压器电压的95%时，100ms延迟后，RESET跳转到低阻状态。当输出低于稳压

器电压的95%时，RESET跳转到高阻状态。RESET的开漏输出需要一个上拉电

阻。 功能框图

应用手册

最小负载需求 LPS75318在空载时也能稳定；正常工作不需要最小负载。

地/散热片 为了增强散热，所有的GND/HEATSINK引脚直接连接到焊盘。这些引脚可以连接到地或浮空。

输入电容 对于一个典型应用，为确保器件稳定，输入端推荐添加一个陶瓷旁路电容（0.22μF-1μF）。这个电容应离输入引脚尽可能的近。对于快速瞬态情况，由于高浪涌电流，LDO的输入会下降，所以也推荐放置一个大的电容在输入端。此电容的大小依赖于主电源的输出电流和响应时间，以及到负载（LDO）的距离。

输出电容 像大多数LDO调整器一样，LPS75318需要一个连接在输出和地间的输出电容，确保内部控制环路稳定。推荐的最小值是47μF并且ESR（等效串联电阻）LPS75318低压差线性稳压器

必须在100mΩ到10Ω。固体钽电容、铝电解电容、多层陶瓷电容都是能满足上面所描述的需求。大电容能够提供更大范围内的稳定性和更好的负载瞬态响应。

ESR和瞬态响应 为了运行稳定，LDO系列一般需要外部输出电容。在快速瞬态响应应用中，当LDO放大器响应时电容用于支持负载电流。在大多数应用中，一个电容用于支持两种功能。 除了它的容值，每个电容还包含寄生的阻性以及感性阻抗。电阻阻抗被称为等效串联电阻（ESR），感性阻抗被称为等效串联电感（ESL）。电容器的等效示意图如下图：

图1 ESR和ESL 在大多数情况下，人们可以忽视感抗的ESL的效果。下面应用主要侧重于寄生电阻ESR。下图示出了LDO输出级典型的输出电容和其寄生阻抗。

图2 LDO输出级寄生电阻ESR和ESL 在稳态（直流状态条件），负载电流由LDO（实线箭头）和电容器两端的电压(和输出电压相同(V(CO)=VO) 控制。这意味着，没有电流流入CO支路。如果IO突然增加（瞬态条件），会出现以下情况：  由于其响应时间较慢，该LDO无法提供突如其来的电流需要。因此，电容CO为新的负载条件（虚线箭头）提供了电流。CO现在就像一块有内部电阻（ESR）的电池。根据输出端的电流需求，RESR上会发生一个电压降VESR。 LPS75318低压差线性稳压器

 当CO传导电流至负载，负载初始电压是VO= V(CO)-VESR。由于CO的放电，输出电压VO将不断下降，直到LDO的响应时间t1到达，并且LDO将继续向负载供电。从这一点上，输出电压再次升高，直到它达到稳定电压。 从上面，可以得出下面结论：

 ESR越高，在负载瞬变开始时的压差越大。

 输出电容越小，在LDO响应期间，放电时间越快，压差越大。 为了尽量减少瞬态输出下降，电容器必须具有低ESR和大到足以支持最小输出电压的要求。

典型应用

图3 典型应用

封装信息

封装形式：

类 型——陶瓷小外形外壳

外形代号——CSOP18A LPS75318低压差线性稳压器

单位：mm

（a）顶视图 （b）侧视图

图4外壳外形尺寸图

合集下载

稳压电源常用芯片

稳压电源常用芯片

稳压电源常用芯片

稳压电源常用的芯片有很多种，以下是其中一些常见的：

LM317/LM337： 这是一对经典的线性稳压器芯片，可以提供可调输出电压。LM317用于正稳压，而LM337用于负稳压。

LM7805/LM7812/LM7912： 这些是常用的三端固定输出电压的线性稳压器芯片，分别提供5V、12V和-12V的稳定输出。

LM2940/LM2941： 这是一系列低压差线性稳压器芯片，适用于输入电压较高但需要稳定输出的应用。

LM317HV： 这是高电压版本的LM317芯片，适用于需要更高输出电压的应用。

LM78XX/LM79XX： 这是一系列具有固定输出电压的线性稳压器芯片，例如LM7805/LM7812/LM7912等。

LM431： 这是一种可编程精密基准源芯片，可用于构建精密稳压器或者过压保护电路。

LT1083/LT1084/LT1085： 这是一系列具有低压降和高稳定性的线性稳压器芯片，适用于高电流的应用。

TL431： 这是一种可编程精密基准源芯片，类似于LM431，可以用于构建精密稳压器或者过压保护电路。

AMS1117： 这是一种低压差线性稳压器芯片，具有较低的失调电流和较高的纹波抑制能力。

TPS系列（例如TPS7A05/TPS7A30）： 这是德州仪器（TI）公司的一系列低压差线性稳压器芯片，具有低功耗和高精度的特点。 这些芯片在不同的应用场景中具有不同的优势和特点，选择合适的稳压器芯片取决于具体的需求，如输入电压范围、输出电流要求、输出电压精度等。

PSIM使用说明(优选.)

PSIM使用说明(优选.)

PSIM 6.0

用户指南

Powersim Inc.

2目录

1 基本信息 7

1.1 介绍 7

1.2 电路结构 7

1.3 软硬件需要 8

1.4 安装程序 8

1.5 仿真电路 9

1.6 元器件参数说明书和格式 9

2 电力电路的组成 11

2.1 电阻器－电感器－电容器 支路 11

2.1.1 电阻器，电感器，和电容器 11

2.1.2 可变电阻器 11

2.1.3 饱和电感 12

2.1.4 非线性元件 13

2.2 开关 14

2.2.1 二极管，双向二极管和齐纳二极管 15

2.2.2 晶闸管和三端双向可控硅开关元件 16

2.2.3 GTO，晶体管，双向开关 17

2.2.4 线性开关 18

2.2.5 开关驱动模块 19

2.2.6 单相开关模块 21

2.2.7 三相开关模块 22

2.3 耦合电感 24

2.4 变压器 25

2.4.1 理想变压器 25

2.4.2 单相变压器 25

2.4.3 三相变压器 27

2.5 其他器件 28

2.5.1 运算放大器 28

2.5.2 dv/dt模块 29

2.6 电动机驱动模块 29

2.6.1 电机 29

2.6.1.1 直流电机 29

2.6.1.2 感应电动机 32

2.6.1.3 饱和感应电机 35

2.6.1.4 无刷直流电机 36

2.6.1.5 外激发的同步电机 40

2.6.1.6 永磁同步电机 42

2.6.1.7 开关磁阻电机 44 32.6.2 机械负载 46

2.6.2.1 恒定转矩负载 46

2.6.2.2 恒定功率负载 47

2.6.2.3 恒定转速的负载 48

2.6.2.4 普通负载 48

2.6.3 传动箱 49

2.6.4 机电接口模块 49

2.6.5 速度/转矩传感器 51

3 控制电路部分 53

3.1 传递函数模块 53

3.1.1 比例控制器 54

3.1.2 积分器 54

3.1.3 微分器 55

矽力杰产品选型_恒佳兴电子专业电源IC

矽力杰产品选型_恒佳兴电子专业电源IC

Single output step down (Buck) Converter Vin max < 7V

Part Vin (min) Vin (max) Iout (max) Fsw Vout (min) Voltage Quiescent MO SFET (Ron H/L) Power Good

Number (V) (V) (A) (MHz) (V) Acurracy Current (uA) (m? ) Output Feature/ Special Function Package

SY8018A 2.5 5.5 0.45 / 0.6 ±2% 1.5 400/200 √ Ultra Low Quiescent Current DFN2x2-8

SY8030L 2.5 5.5 0.6 2.25 0.6 ±1.5% 50 300/200

DFN2x2-6

SY8078B 1.85 5.5 0.6 3 0.4 ±2% 40 350/250

DFN1.45x1-6

SY8010 2.5 5.5 1 1.5 0.6 ±1.5% 50 200/150

DFN2x2-6

SY8011A 2.5 5.5 1 1.5 0.6 ±2% 40 230/150

DFN1.5x1.5-6

SY8061A 2.5 5.5 1 1.5 0.6 ±2% 60 260/170

Auto Discharge DFN2x2-6

SY8065L 2.5 5.5 1 1.5 0.6 ±2% 90 250/200 √

SOT 23-6

SY8071 2.5 5.5 1 2 0.6 ±2% 40 260/170

SOT 23-5

SY8075 2.5 6.5 1 1.5 0.6 ±2% 40 260/170

DFN2x2-6

SY8077 2.5 6.5 1 1.5 0.6 ±2% 40 260/170

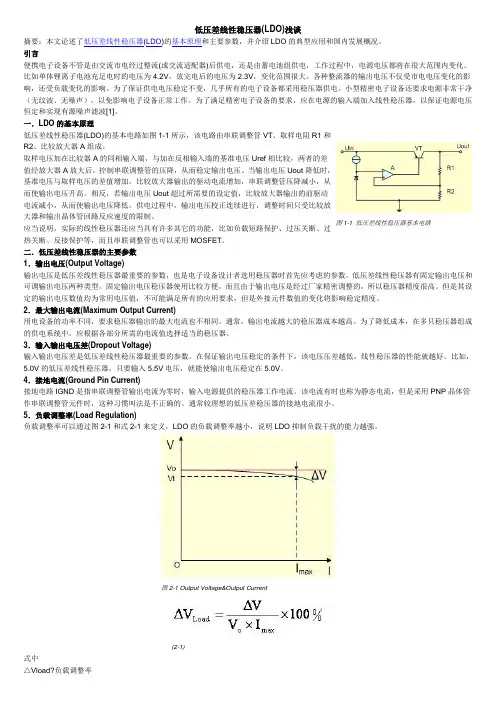

LDO低压差线性稳压器浅谈
