成都承芯科技有限公司
1
线性稳压器
CX1117ASTNI
产品说明书
V1.00
成都承芯科技有限公司
2
1 产品概述
1.1 产品特性
◆ 最大输入电压：12V
◆ 输出电压可调：1.25V～12V
◆ 最大输出电流：1A
◆ 待机电流：2mA
◆ 线性调整率：0.1%/V
◆ 负载调整率：10mV
◆ 质量等级：工业级
1.2 管脚排列
图1 管脚排列图（顶视图）
引出端管脚说明： 符号 功能 INPUT 电压输入端
OUTPUT 电压输出端
ADJ 可调输出
1.3 功能框图
图2 功能框图 成都承芯科技有限公司
3
2 电特性
2.1 绝对最大额定值 参数 符号 最小值 最大值 单位
输入电压 VI - 15 V
贮存温度 TSTG -55 +125 ℃
引线耐焊接温度（10s） Th 260 ℃
结温 Tj 150 ℃
2.2 推荐工作条件
参数 符号 最小值 最大值 单位
输入电压 VI - 12 V
输出电压 VO 1.25 12 V 工作温度 TA -40 +85 ºC
2.3 电特性 若无特殊说明，测试条件为TA = -40℃～+85℃。
参数 符号 测试条件 最小值 典型值 最大值 单位
基准电压 VREF 10mA≤IOUT≤1A， VIN=3.25V 1.225 1.25 1.275 V
线性调整率 ΔVOUT IOUT=10mA，2.75V≤VIN≤12V - 0.1 0.2 %/V
负载调整率 ΔVOUT 10mA≤IOUT≤1A， VIN=2.75V - 10 30 mV
压差 VDROP IO=100mA - 1.23 1.3 V IO =1A - 1.3 1.5
限流 ILIMIT VIN-VOUT=2V，TA=25℃ 1 - - A
最小负载电流 IZ - - 2 10 mA
输出电流 IO VI = 7.5V， TA= 25℃ 800 - 1200 mA
AS1117L,SCHA2002稳压值
概述
AS1117L,SCHA2002是一款低压差的线性稳压器，当输出1A电流时，输入输出的电压差典型值仅为1.2V。
AS1117L,SCHA2002除了能提供多种固定电压版本外还提供可调端输出版本，该版本能提供的输出电压范围为1.25V-13.8V。
AS1117L,SCHA2002提供完善的过流保护和过热保护功能（AS1117正常工作环境温度范围极宽，为-50℃-140℃），确保芯片和电源系统的稳定性。同时在产品生产中应用先进的修正技术，确保输出电压和参考源精度在土1%的精度范围内。
AS1117L,SCHA2002采用SOT-223，TO-252封装形式。
特点
1.包括三端可调输出和固定电压输出版本（固定电压包括1.8V，2.5V，2.85V，3.3V，5V等，其他电压规格可根据用户定制）
2.最大输出电流为1A
3.输出电压精度高达+1%
4.稳定工作电压范围为高达15V
5.电压线性度为0.2%
6.负载线性度为0.4%
7.环境温度：TA的范围是-50℃-140℃
用途
1.计算机主板、显卡
2.LCD监视器及LCD TV DVD解码板
3.ADSL等设备
4.开关电源的后级稳压

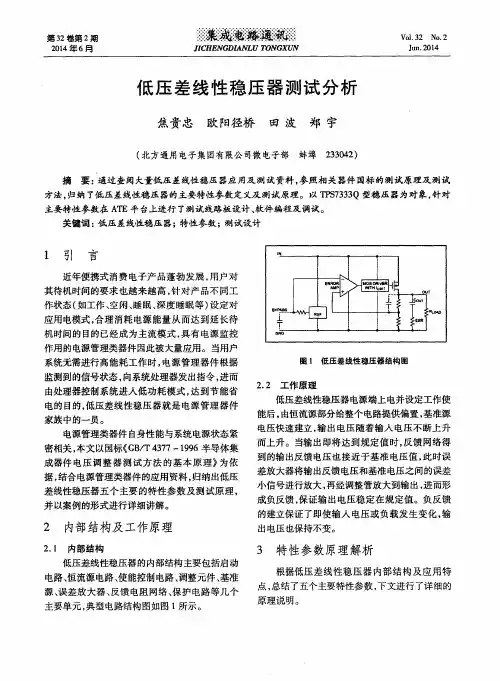

第３２卷第２期 ２０１４年６月 京 瓣 ； 萋
ＪｌｃＨＥＮＧＤｌＡＮＩ．Ｕ ＴＯＮＧＸＵＮ Ｖ０１．３２ Ｎｏ．２ Ｊｕｎ．２０ｌ４
低压差线性稳压器测试分析
焦贵忠 欧阳径桥 田波郑宇
（北方通用电子集团有限公司微电子部 蚌埠２３３０４２）
摘要：通过查阅大量低压差线性稳压器应用及测试资料，参照相关器件国标的测试原理及测试
方法，归纳了低压差线性稳压器的主要特性参数定义及测试原理。以ＴＰＳ７３３３Ｑ型稳压器为对象，针对
主要特性参数在ＡＴＥ平台上进行了测试线路板设计、软件编程及调试。
关键词：低压差线Ｉ陆稳压器；特性参数；测试设计
ｌ 引 言
近年便携式消费电子产品蓬勃发展，用户对
其待机时间的要求也越来越高，针对产品不同工
作状态（如工作、空闲、睡眠、深度睡眠等）设定对
应用电模式，合理消耗电源能量从而达到延长待
机时间的目的已经成为主流模式，具有电源监控
作用的电源管理类器件因此被大量应用。当用户
系统无需进行高能耗工作时，电源管理器件根据
监测到的信号状态，向系统处理器发出指令，进而
由处理器控制系统进入低功耗模式，达到节能省
电的目的，低压差线性稳压器就是电源管理器件
家族中的一员。
电源管理类器件自身性能与系统电源状态紧
密相关，本文以国标（ＣＳ／Ｔ ４３７７—１９９６半导体集
成器件电压调整器测试方法的基本原理》为依
据，结合电源管理类器件的应用资料，归纳出低压 差线性稳压器五个主要的特性参数及测试原理，
并以案例的形式进行详细讲解。
２ 内部结构及工作原理
２．１内部结构
低压差线性稳压器的内部结构主要包括启动
电路、恒流源电路、使能控制电路、调整元件、基准
源、误差放大器、反馈电阻网络、保护电路等几个
主要单元，典型电路结构图如图１所示。 图１低压差线性稳压器结构图
２．２工作原理
低压差线性稳压器电源端上电并设定工作使
能后，由恒流源部分给整个电路提供偏置，基准源 电压快速建立，输出电压随着输入电压不断上升
第１１卷第６期 ２００８年６月 电涤教 石阕 ＰＯＷＥＲ ＳＵＰＰＬＹ ＴＥＣＨＮＯＬＯＧＩＥＳ ＡＮＤ ＡＰＰＬＩＣＡＴＩＯＮＳ ＶｏＬ１１ Ｎｏ．６ Ｊｕｎｅ ２００８

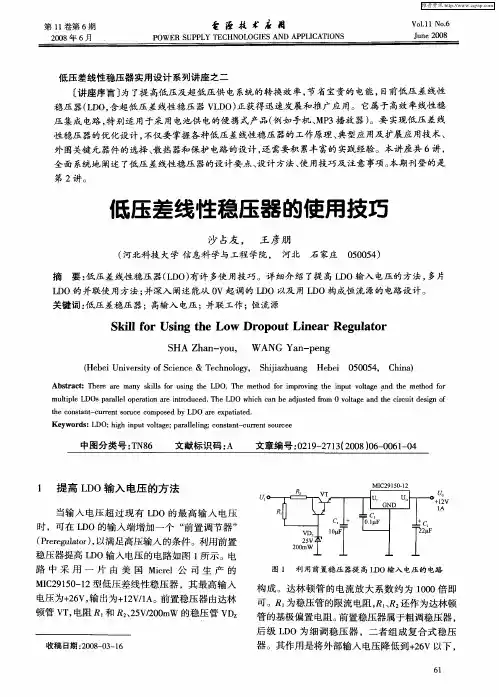

低压差线性稳压器实用设计系列讲座之二 ［讲座序言］为了提高低压及超低压供电系统的转换效率，节省宝贵的电能，目前低压差线性
稳压器（ＬＤＯ，含超低压差线性稳压器ＶＬＤＯ）获得迅速发展和推广应用。它属于高效率线性稳 压集成电路，特别适用于采用电池供电的便携式产品（例如手机、ＭＰ３播放器）。要实现低压差线
性稳压器的优化设计，不仅要掌握各种低压差线性稳压器的工作原理、典型应用及扩展应用技术、
外围关键元器件的选择、散热器和保护电路的设计，还需要积累丰富的实践经验。本讲座共６讲，
全面系统地阐述了低压差线性稳压器的设计要点、设计方法、使用技巧及注意事项。本期刊登的是
第２讲。
低压差线性稳压器的使用技巧
沙占友， 王彦朋
（河北科技大学信息科学与工程学院， 河北石家庄０５００５４）
摘要：低压差线性稳压器（ＬＤＯ）有许多使用技巧。详细介绍了提高ＬＤＯ输入电压的方法，多片
ＬＤＯ的并联使用方法；并深入阐述能从０Ｖ起调的ＬＤＯ以及用ＬＤＯ构成恒流源的电路设计。
关键词：低压差稳压器；高输入电压；并联工作；恒流源
Ｓｋｉｌｌ ｆｏｒ Ｕｓｉｎｇ ｔｈｅ Ｌｏｗ Ｄｒｏｐｏｕｔ Ｌｉｎｅａｒ Ｒｅｇｕｌａｔｏｒ
ＳＨＡ Ｚｈａｎ－ｙｏｕ， ＷＡＮＧ Ｙａｎ－ｐｅｎｇ
（Ｈｅｂｅｉ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ，Ｓｈｉｊｉａｚｈｕａｎｇ Ｈｅｂｅｉ ０５００５４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅｒｅ ａｒｅ ｍａｎｙ ｓｋｉｌｌｓ ｆｏｒ ｕｓｉｎｇ ｔｈｅ ＬＤＯ．Ｔｈｅ ｍｅｔｈｏｄ ｆｏｒ ｉｍｐｒｏｖｉｎｇ ｔｈｅ ｉｎｐｕｔ ｖｏｌｔａｇｅ．ａｎｄ ｔｈｅ ｍｅｔｈｏｄ ｆｏｒ ｍｕｌｔｉｐｌｅ ＬＤＯｓ ｐａｒａｌｌｅｌ ｏｐｅｒａｔｉｏｎ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ ＬＤＯ ｗｈｉｃｈ ｃａｎ ｂｅ ａｄｊｕｓｔｅｄ ｆｒｏｍ ０ ｖｏｌｔａｇｅ ａｎｄ ｔｈｅ ｃｉｒｃｕｉｔ ｄｅｓｉｇｎ ｏｆ ｔｈｅ ｃｏｎｓｔａｎｔ—ｃｕｒｒｅｎｔ ｓｏｒｕｃｅ ｃｏｍｐｏｓｅｄ ｂｙ ＬＤＯ ａｒｅ ｅｘｐａｔｉａｔｅｄ． Ｋｅｙｗｏｒｄｓ：ＬＤＯ；ｈｉｇｈ ｉｎｐｕｔ ｖｏｌｔａｇｅ；ｐａｒａｌｌｅｌｉｎｇ；ｃｏｎｓｔａｎｔ－ｃｕｒｒｅｎｔ ｓｏｕｒｃｅｅ
