低压差线性稳压器原理

ams1117工作原理

AMS1117是一种低压差线性稳压器，广泛应用于电子设备中，以提供稳定的电压输出。它的工作原理是基于反馈控制的负反馈电路。

在电子设备中，稳定的电压输出对于各种电路和元件的正常工作至关重要。然而，电源的输出电压通常会受到电网波动、负载变化等因素的影响，导致输出电压不稳定。为了解决这个问题，稳压器被引入到电源电路中。

AMS1117是一种线性稳压器，其工作原理基于反馈控制。它的输入电压可以是较高的直流电压（通常为5V或12V），而输出电压可以是较低的直流电压（通常为3.3V或1.8V）。稳压器的核心部件是一个差分放大器，它将输出电压与参考电压进行比较，并根据差值调整控制元件的工作状态。

具体而言，AMS1117内部包含了一个误差放大器、一个错误放大器、一个调节器和一个输出放大器。误差放大器用于将输出电压与参考电压进行比较，得到一个误差信号。错误放大器将误差信号放大，并通过调节器将其转换成控制信号。调节器根据控制信号的大小调整输出电压，使其趋于稳定。输出放大器将调整后的输出电压放大，以满足负载的需求。

在工作过程中，AMS1117通过内部反馈回路不断调整输出电压，使其保持在设定的数值范围内。当输入电压或负载发生变化时，稳压器会自动调整输出电压，以保持其稳定性。这种负反馈控制的机制能够有效地抵消外部影响，使得输出电压具有很高的稳定性和精确度。

除了稳定电压输出，AMS1117还具有过热保护和短路保护功能。当温度超过一定限制或输出短路时，稳压器会自动切断输出，以防止损坏电路和元件。

AMS1117是一种基于反馈控制的低压差线性稳压器。它通过内部的误差放大器、错误放大器、调节器和输出放大器等元件，实现了对输入电压的稳定调节和保护功能。在电子设备中，AMS1117能够提供稳定的电压输出，保证各种电路和元件的正常工作。

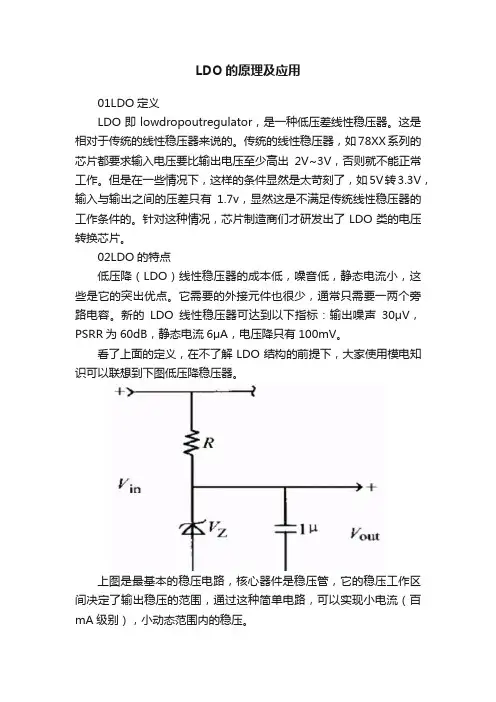

LDO的原理及应用

01LDO定义

LDO即lowdropoutregulator，是一种低压差线性稳压器。这是相对于传统的线性稳压器来说的。传统的线性稳压器，如78XX系列的芯片都要求输入电压要比输出电压至少高出2V~3V，否则就不能正常工作。但是在一些情况下，这样的条件显然是太苛刻了，如5V转3.3V，输入与输出之间的压差只有1.7v，显然这是不满足传统线性稳压器的工作条件的。针对这种情况，芯片制造商们才研发出了LDO类的电压转换芯片。

02LDO的特点

低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。它需要的外接元件也很少，通常只需要一两个旁路电容。新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。

看了上面的定义，在不了解LDO结构的前提下，大家使用模电知识可以联想到下图低压降稳压器。

上图是最基本的稳压电路，核心器件是稳压管，它的稳压工作区间决定了输出稳压的范围，通过这种简单电路，可以实现小电流（百mA级别），小动态范围内的稳压。 把上面电路升级一下，如下图：

上述电路仅多了一个2N3055三极管，目的就是提升输出带载能力，同时三极管还引入了电压负反馈，起到稳定输出电压的作用。当输入电压Vin增大或输出负载电阻增大，输出电压Vout会瞬间增加，三极管的射极电Ve压随之增大，如果基极电压Vb不变，则Vb-Ve就会减小，进而输出电流减小，Vout减小。

上图只是简单基础的低压降稳压器。注意，和我们说的LDO，差了“线性”二字。这里看出上述电路输出电压Vout会受到Vbe电压波动的影响，稳定性较差。且输出电压不可调节。

03LDO电路

在上述电路的基础上添加“线性”因素，也就是引入运算放大器，加深负反馈的同时提高输出电压稳定性。这也就构成了我们所说的低压差线性稳压器。电路图如下

在基本稳压管调整电路基础上增加了运算放大器A和分压电阻采样网络R1和R2。当输入电压Vin增大或输出负载电阻增大，输出电压Vout会瞬间增加，通过R1、R2分压采样得到的电压也增加，由于是反向端输入，运放A的输出会相应减小，则Vb-Ve就会减小，进而输出电流减小，Vout减小。由上图电路可以知道，LDO是通过电阻分压的，也即是LDO只能降压，不能升压。而且电流不能过大。

ams1117标准电路

AMS1117是一种具有线性调节功能的低压差正压稳压器，常用于电子设备与电路中，用于稳定输出电压。本文将介绍AMS1117的工作原理、应用场景及使用方法。

一、工作原理

AMS1117是通过基准电压源、误差放大器、功率差分放大器、输出放大器、电流限制放大器和过温保护电路构成的。其工作原理如下：

1. 基准电压源产生稳定的基准电压；

2. 误差放大器通过与基准电压进行比较，产生误差信号；

3. 功率差分放大器将误差信号放大并与基准电压进行比较，得到控制信号；

4. 输出放大器根据控制信号调节输出电压，使其保持在设定值。

二、应用场景

AMS1117广泛应用于各种电子设备和电路中，常见的应用场景有：

1. 数码产品：手机、平板电脑、相机等电子设备中，用于稳定供电，提供稳定的工作电压；

2. 电源模块：无线路由器、电视机、音响等家电产品中，用于输出稳定的电源； 3. 电子玩具：远程遥控车、无人机等电子玩具中，用于保证电路正常工作；

4. 工业控制：自动化设备、机器人等工业控制领域中，用于提供可靠的电源供应。

三、使用方法

AMS1117的使用方法如下：

1. 输入电压：该芯片可以接受输入电压范围为4.5V至15V，推荐输入电压为6.5V至12V；

2. 输出电压：可根据需要选择不同型号的AMS1117，常见的有3.3V和5V两种输出电压；

3. 连接方式：将输入电压连接到芯片的输入端（VIN），输出电压连接到芯片的输出端（VOUT）；

4. 外部元件：为了保证稳压功能，可以在输入端并联一个电容和一个电阻；

5. 热敏保险丝：为了保护芯片免受过热的影响，可以在输出端并联一个热敏保险丝。

四、常见问题及解决方法

在使用AMS1117过程中，可能会遇到以下问题：

1. 输出电压不稳定：可能是输入电压波动导致，请检查输入电压是否稳定，并合理选择输入电压范围； 2. 过热现象：可能是负载过大导致芯片发热，请减小负载并加装热敏保险丝以保护芯片；

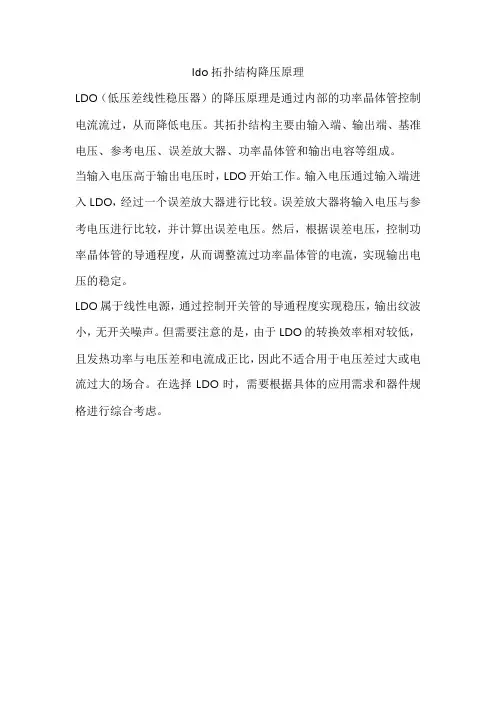

ldo拓扑结构降压原理

LDO（低压差线性稳压器）的降压原理是通过内部的功率晶体管控制电流流过，从而降低电压。其拓扑结构主要由输入端、输出端、基准电压、参考电压、误差放大器、功率晶体管和输出电容等组成。

当输入电压高于输出电压时，LDO开始工作。输入电压通过输入端进入LDO，经过一个误差放大器进行比较。误差放大器将输入电压与参考电压进行比较，并计算出误差电压。然后，根据误差电压，控制功率晶体管的导通程度，从而调整流过功率晶体管的电流，实现输出电压的稳定。

LDO属于线性电源，通过控制开关管的导通程度实现稳压，输出纹波小，无开关噪声。但需要注意的是，由于LDO的转换效率相对较低，且发热功率与电压差和电流成正比，因此不适合用于电压差过大或电流过大的场合。在选择LDO时，需要根据具体的应用需求和器件规格进行综合考虑。
