线性稳压器原理

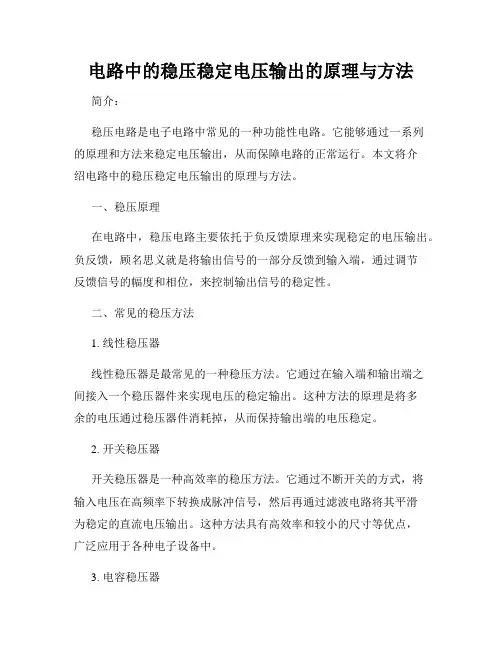

电路中的稳压稳定电压输出的原理与方法

简介：

稳压电路是电子电路中常见的一种功能性电路。它能够通过一系列的原理和方法来稳定电压输出，从而保障电路的正常运行。本文将介绍电路中的稳压稳定电压输出的原理与方法。

一、稳压原理

在电路中，稳压电路主要依托于负反馈原理来实现稳定的电压输出。负反馈，顾名思义就是将输出信号的一部分反馈到输入端，通过调节反馈信号的幅度和相位，来控制输出信号的稳定性。

二、常见的稳压方法

1. 线性稳压器

线性稳压器是最常见的一种稳压方法。它通过在输入端和输出端之间接入一个稳压器件来实现电压的稳定输出。这种方法的原理是将多余的电压通过稳压器件消耗掉，从而保持输出端的电压稳定。

2. 开关稳压器

开关稳压器是一种高效率的稳压方法。它通过不断开关的方式，将输入电压在高频率下转换成脉冲信号，然后再通过滤波电路将其平滑为稳定的直流电压输出。这种方法具有高效率和较小的尺寸等优点，广泛应用于各种电子设备中。

3. 电容稳压器 电容稳压器是另一种常见的稳压方法。它通过合理选择电容的数值和连接方式，来实现电压的稳定输出。当输入电压发生波动时，电容可以吸收多余的电荷，从而保持输出电压的稳定性。

4. Zener二极管稳压器

Zener二极管稳压器是一种基于二极管反向击穿特性的稳压方法。它通过选择合适的Zener二极管电压和串联电阻来实现电压的稳定输出。这种方法成本较低，但输出电流能力较小。

三、稳压电路的设计考虑因素

在设计稳压电路时，需要考虑一些关键因素，以保证稳压电路的性能和稳定性。以下是一些常见的设计考虑因素：

1. 输入电压范围：稳压电路应该能够适应不同范围的输入电压变化，以应对各种工作环境。

2. 输出电压稳定度：稳压电路输出的电压应该具有较高的稳定度，以满足目标电路对电压精度的要求。

3. 输出电流能力：稳压电路应该能够满足目标电路所需的输出电流能力，以保证电路的正常工作。

4. 效率和功耗：稳压电路的效率和功耗对于整个系统的能耗和热管理都有重要影响，需要在设计时加以考虑。 5. 过压和过载保护：稳压电路应该具备过压和过载保护功能，当输入电压或输出电流超过一定范围时，能够自动切断电路，以保护设备和电路安全。

一个典型的开关电容式转换器包括四个大型 MOS 开关，其开关顺序为典型的开关、加倍或减半输入电源电压。能量的传递与存贮由外部电容器提供，公司举例随着我国隔离变压器产品在市场环境、生产经营、产品进出口、行业投资环境以及可持续发展上的问题我国在此基础上对行业发展趋势做出了定性与定量相结合的分析预测。

从事变压器、稳压器、调压器等低压配套产品的生产、研发、销售，“坚持企业创新，主要产品有：SBW大功率补偿式电力稳压器、SBW-F分调式 电力稳压器、SVC高精度全自动交流稳压器、精密净化稳压器、微电脑无触点稳压器、SG\SBK隔离变压器、OSG\QZB自耦变压器、ZSG\ZDG整 流变压器、SSG伺服变压器、DN电阻焊接水冷变压器、电抗器、接触式自耦调压器、柱式大功率电动调压器等成套电器设备。产品设计新颖、体积小、造型美 观、具有低损耗、低噪声、耐冲击等优点。广泛用于工矿企业、纺织机械、印刷包装、石油化工、学校、商场、电梯、邮电通信、医疗机械等所有需要正常电压保证 的场合。

在开关周期的第一部分，输入电压作用于一个电容器（C1）。在开关周期的第二部分，电荷从 C1 传送到第二个电容器 C2 上。最传统的开关电容式转换器的构造是一个反用换流器，其中 C2 具有一个接地正端，其负端传递负输出电压。经过几个周期之后，通过 C2 的电压将被施加到输入电压。假设 C2 上没有负载、开关上没有损耗并且在电容器中没有连续的电阻，则输出电压将正好是输入电压的负数。

在现实中，电荷传送的效率（以及由此导致的输出电压的精确性）取决于开关频率、开关的电阻、电容器的值和连续电阻。一种类似的拓扑结构倍压器使 用相同的开关和电容器组，但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率，并且在一些情况 下，使用专门的开关次序来产生分数关系（例如 3/2）。

在各种最简单的形式中，开关电容式转换器是不具备稳压功能的。一些新的

line regulation test原理

线性稳压器（Linear Regulator）是一种电源管理器件，用于提供稳定的输出电压。线性稳压器的线性调节测试（Line Regulation Test）是为了验证其在输入电压变化时输出电压的稳定性。该测试通常通过改变输入电压，然后测量输出电压的变化来进行。

线性稳压器的原理是通过将输入电压通过一个可变阻抗调节元件（通常是晶体管）来维持输出电压的稳定。在线性调节测试中，通常保持负载电流不变，改变输入电压，并观察输出电压的变化。

测试步骤包括：

1. 设定初始条件： 将负载电流设定为所需值，输入电压设定为额定值。

2. 改变输入电压： 通过增加或减小输入电压的方式，改变线性稳压器的输入。这可以模拟输入电源的波动或变化。

3. 测量输出电压： 在改变输入电压后，测量输出电压的变化。这样可以确定线性稳压器对输入电压变化的响应。

4. 记录结果： 记录不同输入电压下的输出电压值，并计算输出电压与输入电压之间的差异。这个差异即为线性调节的指标。

线性调节测试的结果通常以百分比或毫伏数表示，表示输出电压相对于输入电压的变化程度。线性稳压器的线性调节性能越好，输出电压在不同输入电压下的变化就越小，表现为更好的线性调节性能。这对于保持电子系统中各个部分的稳定性非常重要，尤其是在输入电源变化较大的环境中。

交流稳压器的原理与维修

按照国家有关标准，交流稳压器分为两类：一类是伺服式，《电子报》２００２年第２２期第六版已介绍；另一类是由继电器或双向可控硅切换自耦变压器抽头式。本文介绍ＡＳＰ５ｋＶＡ型继电器切换抽头式交流稳压器的工作原理与维修实例。

一、工作原理

１．稳压原理简述：根据实物测绘的控制板电路图见图１，一次主回路图见图２，通电工作时四只继电器的吸合情况见附表。我们可根据图２和附表中记录的继电器动作规律分析出稳压原理。开关Ｓ２合向“市电”一侧时，稳压器输出电压与市电电压相同；开关Ｓ２合向“稳压”一侧，当市电电压低于１６７Ｖ时，继电器Ｊ１～Ｊ３均不吸合，输入电压接在变压器Ｔ的１４３Ｖ抽头上，经适当延时后继电器Ｊ４吸合，变压器Ｔ端的电压通过Ｊ３、Ｊ４触点送往输出端，显然输出电压经升压而得到大幅度提升；当输入电压达到或略高于１６７Ｖ时，Ｊ２吸合，输入电压接到１６７Ｖ抽头上，这时输出电压也被提升，但幅度比上一种情况要小；当输入电压在１９０Ｖ左右或略高时，Ｊ２、Ｊ３吸合，输入接在１６７Ｖ抽头上，输出电压则从１９０Ｖ端引出，电压提升二十几伏；当输入电压在２２０Ｖ左右时，Ｊ１、Ｊ２吸合（Ｊ２的动作对输出电压不产生影响），输入与输出端经Ｊ１、Ｊ３、Ｊ４触点直接连通；当输入电压超过２２０Ｖ较多时，Ｊ１、Ｊ２、Ｊ３均吸合，输入接至２２０Ｖ抽头，输出电压从１９０Ｖ抽头引出，呈降压态势。Ｊ４用于延时和过电压保护。下面分析图１电路是如何控制四只继电器按上述规律动作而实施稳压的。

２．稳压用继电器动作过程：变压器Ｔ的１４Ｖ抽头电压经二极管Ｄ１～Ｄ３整流和Ｃ１滤波后给Ｊ１～Ｊ４四只继电器线圈供电，由电阻Ｒ１２和稳压管Ｄ９组成的简单稳压电路为其他电路供电。Ａ１～Ａ４是四运放ＬＭ３２４，在这里用作电压比较器。电阻Ｒ１７、Ｒ１８、Ｒ１９组成的分压回路，以及Ｒ１３、Ｒ１４组成的分压回路，给比较器Ａ１～Ａ３提供基准电压；其值按Ａ３、Ａ２、Ａ１的顺序依次增大，因此电位器ＶＲ１中间头送来的取样电压高低变化时（市电输入电压加在继电器Ｊ１－ＣＯＭ公共端，经Ｄ４整流、Ｃ３滤波、ＶＲ１调整获得取样电压），会出现附表所示的继电器动作规律。比较特殊的是市电输入为２２０Ｖ左右时，Ｊ１吸合，由于Ｒ２２和Ｄ１０的反馈作用，将使Ａ３基准电压升高，所以Ｊ１吸合时Ｊ３释放。此后如果市电电压继续升高，取样电压相应升高，仍然会使Ｊ３处于吸合状态。
