如何把标准串口线改为ATN 910&950串口线
1、水晶头的排线的顺序。
水晶头卡扣（也有叫“小尾巴”的）向下，然后从左向右就分别是1～8号线。
图1水晶插头
2、剪掉原有水晶头，将原线序按照下述方法调整线芯位置，重新压制水晶头。
说明：拿一个新的水晶头，把原第三槽线芯放入第八线槽。
原4-8槽线芯，依次放入3-7线
槽。
重新压制水晶头。
3、制成品检测方法
把按照上面步骤做好的串口线，水晶头一端连接到正常上电工作的ATN 910&950 主控板上的ETH/OAM口，DB9母头的一端连接到电脑主机的DB9公头。
打开电脑自带的串口工具，端口设置如图5。
串口界面打印单板信息，就表示串口线做成功了。
图2串口属性设置。

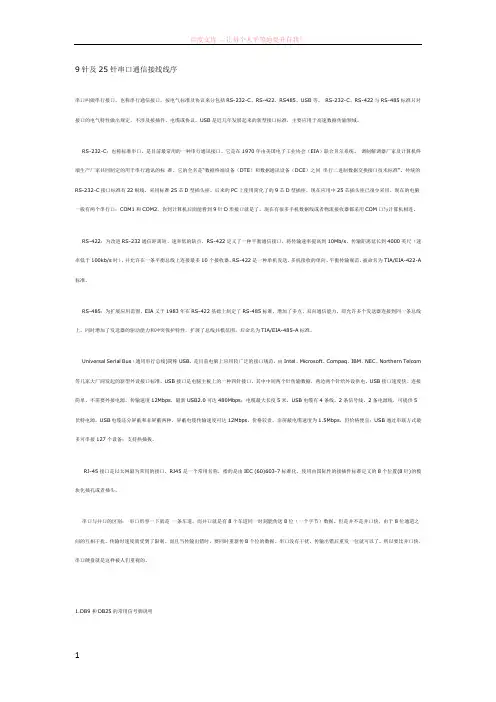

9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。
USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。
RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。
后来的PC上使用简化了的9芯D型插座。
现在应用中25芯插头座已很少采用。
现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。
现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。
RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom 等几家大厂商发起的新型外设接口标准。
NUMTOOL软件通讯参数设置1．在NUMTOOLS WIN 2000 列表中找到 PLCTOLL VERSION *,双击打开。
看到如下页面：2．单击上图菜单中options,光标指向其中的transfer 单击。
看到如下页面：3．单击上图中parameters. 看到如下页面：4．单击上图中UNITELWAY Driver. 看到如下页面：5．单击上图中configuration. 看到如下页面：6．单击上图中edit. 看到如下页面：7．单击上图中com port 中的下拉箭头，选择com2. 看到如下页面：8．单击上图中line parameter. 看到如下页面：如上图修改参数.使之与机床参数中的P112一致。
9. 用USB 转串口通讯，还需修改以下参数。
单击上图中advanced. 看到如下页面：将图中Link Timeout 和 RX/TX Delay 数值均改为2即可。
USB硬件安装及设置1．将USB线插入电脑上某USB（注意第一次安装在那个口，将来必须用该口）。
出现下图所示，找到新硬件。
2．单击下一步，出现下图3．选择从列表或指定位置安装。
出现下图所示。
从浏览中找到驱动程序所在位置。
点击下一步安装。
驱动程序成功安装。
4．在计算机控制面板中找到系统----硬件----设备管理器，出现下图所示。
5．点击其中的端口管理，可看到 USB TO SERIAL (COM ?).双击该项.出现下图:6.点击其中端口设置, .出现下图:7.点击上图中高级(ADV ANCE), .出现下图:将其中的COM 号改为 COM2. 点击确定退出.8.重起计算机.Num推荐品牌: 。
EBT3001串口转以太网芯片基础功能介绍以太网芯片网页配置设备内置网页服务器，方便用户通过网页方式设置、查询参数。
Web 服务器的端口可自定义（2-65535），默认：80操作方式（Microsoft Edge 版本94.0.992.50 为例，建议使用谷歌内核浏览器，不支持IE 内核浏览器）：1、打开浏览器，地址栏输入设备的IP 地址，例192.168.3.7（IP 地址和电脑需保持同一网段），忘记本机IP 可通过AT 指令和配置软件查询；2、网页弹出主界面，即可查询设置相关参数；3、点击提交在输入正确密钥后可保存配置参数，出厂默认密钥为：123456；4、进度条提示配置进度，配置完成后请勿再次刷新网页（刷新网页再次进入配置模式，可通过重启设备或再次提交进入通讯模式）;也可通过配置软件的打开网页配置按键打开。
【注】若修改了端口号，地址输入栏要加上端口号，例如修改网页访问端口为8080，连接网页配置需要在地址栏输入192.168.3.7:8080。
以太网芯片的子网掩码/IP地址配置IP 地址是模块在局域网中的身份识别，在局域网中有唯一性。
因此不能与同局域网的其他设备重复。
模块的IP 地址有静态IP 和DHCP 两种获取方式。
（1）静态IP ：静态IP 是需要用户手动设置，设置的过程中注意同时写入IP、子网掩码和网关，静态IP 适合于需要对IP 和设备进行统计并且要一一对应的场景。
优点：接入无法分配IP 地址的设备都能够通过全网段广播模式搜索到，方便统一管理；缺点：不同局域网内网段不同，导致不能进行正常的TCP/UDP 通讯。
（2）动态DHCP ：DHCP 主要作用是从网关主机动态的获得IP 地址、网关地址、DNS 服务器地址等信息，从而免去设置IP 地址的繁琐步骤。
适用于对IP 没有什么要求，也不强求要IP 跟模块一一对应的场景。
优点：接入路由器等有DHCP Server 的设备能够直接通讯，减少设置IP 地址网关和子网掩码的麻烦。
NETCOM-100L+以太网转串口设备修订历史目录1. 产品简介 (1)1.1产品概述 (1)1.2产品特性 (1)1.3产品规格 (1)1.3.1电气参数 (1)1.3.2工作温度 (2)1.3.3防护等级 (2)1.3.4机械尺寸 (2)2. 产品硬件接口说明 (3)2.1面板布局 (3)2.2电源接口 (4)2.3按钮 (4)2.4LED状态指示灯 (4)2.5以太网接口 (4)2.6串行接口 (5)2.6.1RS-232模式 (5)2.6.2RS-485模式 (5)3. 工作模式 (7)3.1TCP Server模式 (7)3.2TCP Client模式 (7)3.3Real COM模式 (8)3.4UDP模式 (8)4. 配置参数的功能和含义 (10)4.1本地网络参数配置 (10)4.1串口功能参数 (11)5. 快速使用说明 (13)5.1各模式快速使用基本步骤 (13)5.1.1TCP Server模式 (13)5.1.2TCP Client模式 (19)5.1.3Real COM模式 (21)5.1.4UDP模式 (26)5.1.5UDP组播功能 (29)6. WEB网页配置 (35)6.1访客设置模式 (35)6.2管理员配置模式 (36)6.2.1功能设置 (36)7. 固件升级 (40)8. 附录 (44)A.1TCP和UDP中默认已经被占用的端口列表 (44)产品问题报告表 (46)产品返修程序 (47)免责声明 (48)1. 产品简介1.1 产品概述NETCOM-100L+是广州致远电子有限公司开发的一款TCP/IP以太网转串口设备。
它内部集成了TCP/IP协议栈，可以轻松完成嵌入式设备的网络功能，使得嵌入式系统设计更加简洁方便，极大地提高了开发效率，大大缩短了产品的开发周期，使产品能够更快投入市场，明显增强产品的市场竞争力。
1.2 产品特性☐串行接口：工作模式：RS-232、RS-485；波特率：300bps~230400bps；校验：None、Even、Odd；串口数据位：5、6、7、8；浪涌保护：1KV（level 2）。
