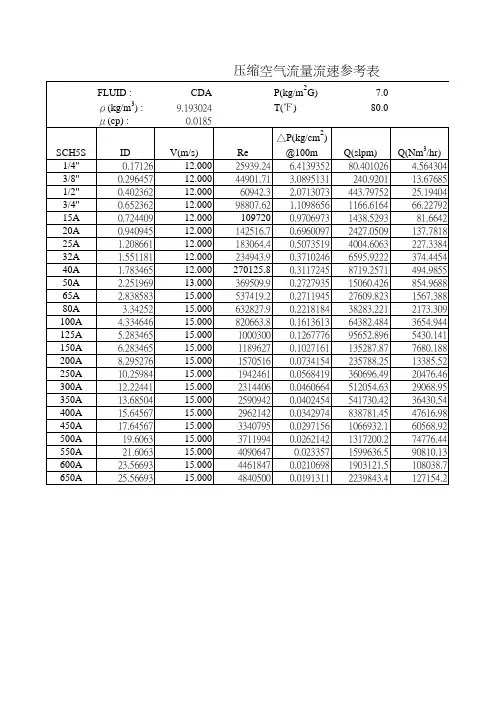

压缩空气量与管径对照表

FLUID :CDAP(kg/m2G)7.0

ρ(kg/m3) :9.193024T(℉)80.0

μ(cp) :0.0185

△P(kg/cm2)

SCH5SIDV(m/s)Re@100mQ(slpm)Q(Nm3/hr)

1/4"0.1712612.00025939.246.413935280.4010264.564304

3/8"0.29645712.00044901.713.0895131240.920113.67685

1/2"0.40236212.00060942.32.0713073443.7975225.19404

3/4"0.65236212.00098807.621.10986561166.616466.22792

15A0.72440912.0001097200.97069731438.529381.6642

20A0.94094512.000142516.70.69600972427.0509137.7818

25A1.20866112.000183064.40.50735194004.6063227.3384

32A1.55118112.000234943.90.37102466595.9222374.4454

40A1.78346512.000270125.80.31172458719.2571494.9855

50A2.25196913.000369509.90.272793515060.426854.9688

65A2.83858315.000537419.20.271194527609.8231567.388

80A3.3425215.000632827.90.221818438283.2212173.309

100A4.33464615.000820663.80.161361364382.4843654.944

125A5.28346515.00010003000.126777695652.8965430.141

压缩空气管径的计算

压缩空气管道的计算是设计和安装管道系统的重要步骤。压缩空气是工业生产中常用的一种能源形式，通常用于驱动机械设备和工具。为了确保高效的空气传送和确保系统的可靠性，正确计算和选择管道的尺寸至关重要。在进行压缩空气管道的计算时，需要考虑多个因素，如最大流量、器具数量、系统压力损失、环境温度等。

首先，我们需要确定所需的最大空气流量。这可以通过查看设备的技术规格、生产制造商提供的数据或者使用仪表测量来获得。流量一般以单位时间内通过管道的气体体积表示，常用单位是标准立方英尺每分钟（SCFM）或者立方米每小时（Nm³/h）。

其次，我们需要确定系统中使用的压力和压力损失。压缩空气管道系统的工作压力决定了流量和速度。一般来说，工作压力为90-110 psi

（6.2-7.6 bar）是比较常见的。在管道系统中，压力损失会导致降低流量和效率。因此，我们需要根据所需的最大空气流量和系统工作压力确定可接受的压力损失。

然后，我们需要考虑管道的长度和布置。较长的管道会增加摩擦阻力，从而增加压力损失。因此，如果管道系统较长或有多个弯曲，需要相应调整管道尺寸以减小压力损失。

此外，我们还需要考虑环境温度。压缩空气在传送和使用过程中会发生冷却，从而导致水分凝结。如果环境温度较低，水分更容易凝结并堵塞管道。因此，在计算管道尺寸时，需要考虑水分凝结对管道的影响。

在进行管道尺寸的计算时，可以使用管道流量公式和压力损失公式。管道流量公式如下： Q=(V×n)/t

其中，Q表示流量，V表示气体体积，n表示单位时间，t表示时间。

压力损失公式可以根据不同管道类型和流量速度使用不同的公式。例如，对于圆管道，可以使用Darcy–Weisbach公式：

ΔP=(f×(L/D)×(V²/2g))

其中，ΔP表示管道的压力损失，f表示管道的摩擦系数，L表示管道长度，D表示管道直径，V表示流速，g表示重力加速度。

通过将所需的最大空气流量、工作压力、环境温度和管道长度带入公式，可以计算出所需的管道直径。在实际设计中，还需要考虑安全因素和使用经验来选择合适的管道尺寸。此外，还可以使用在线计算器或专业软件来进行更精确的计算。

医⽤⽓体设计计算表及管径选⽤

氧⽓管计算列表1.氧⽓每个输出⼝供⽓量

（1）⼿术室：15（l/min）(如有特殊设备，需另⾏计算)

（2）重症监护（ICU、CCU、DSA）：15（l/min）(如有特殊设备，需另⾏计算) （3）苏醒：10（l/min）

（4）抢救室：15（l/min）(如有特殊设备，需另⾏计算)

（5）婴⼉室：3（l/min）

（6）分娩室：7（l/min）

（7）恢复室：5（l/min）

（8）诊室和治疗室：5（l/min）

（9）⼀般病床：10（l/min）2.氧⽓输出⼝个数及同时使⽤率

（1）⼿术室：100%

（2）重症监护（ICU、CCU、DSA）：100%

（3）苏醒：100%

（4）抢救室：100%

（5）婴⼉室：20%

（6）分娩室：50%

（7）恢复室：50%

（8）诊室和治疗室：25%

注：本表的推荐⽤⽓量仅作为医院总⽤⽓量的计算依据。3.供氧压⼒0.50~0.55MPa; 使⽤压⼒0.40~0.45MPa

4.氧⽓⽀⼲管管径（采⽤医⽤紫铜管或不锈钢管进⾏脱脂处理）注：每床配⼀个氧⽓输出⼝

注：每间⼿术室配2个氧⽓输出⼝，⽤量按1个输出⼝计算注：重症监护每床配2个以上氧⽓输出⼝。

注：本表的推荐⽤⽓量仅作为医院总⽤⽓量的计算依据

压缩空⽓管计算列表1. 压缩空⽓每个输出⼝供⽓量

（1）⼿术室：60（l/min）(如有特殊设备，需另⾏计算)

（2）重症监护（ICU、CCU、DSA）：60（l/min）(如有特殊设备，需另⾏计算) （3）苏醒：60（l/min）

（4）抢救室：60（l/min）(如有特殊设备，需另⾏计算)

（5）婴⼉室：20（l/min）

（6）分娩室：-（l/min）

（7）恢复室：20（l/min）

（8）诊室和治疗室：20（l/min）

（9）⼀般病床：20（l/min）2. 压缩空⽓每个输出⼝供⽓量

（1）⼿术室：100%

（2）重症监护（ICU、CCU、DSA）：100%

（3）苏醒：100%

（4）抢救室：100%

压缩空气流量及管径计算

压缩空气流量及管径计算是在工程设计或实际应用中常见的计算问题。在许多行业中，如制造业、采矿、化工等，压缩空气是一种重要的能源形式，用于动力传输、工艺操作和设备控制等方面。因此，准确计算压缩空气流量及管径对于工程设计和设备选型至关重要。

Q=P*V/(T*1000)

其中，Q代表流量，单位是标准立方米每分钟（Nm³/min）；P代表压力，单位是千帕（kPa）；V代表体积，单位是立方米（m³）；T代表温度，单位是摄氏度（℃）。公式中的1000是对应的单位转换因子。

在计算压缩空气流量时，需要考虑到实际的工作条件和要求。例如，如果工程或设备需要特定的压力和流量范围，那么可以使用以上公式计算出对应条件下的流量。同时，还需要考虑到空气压缩机的性能参数，如排气压力、工作效率等，以确保选型的准确性。

对于管径的计算，可以使用以下方法：

1. 根据流量和压力损失计算：根据流量和压力损失的关系，结合管道的长度和管材的摩擦系数，可以使用Darcy-Weisbach或其他经验公式来计算管径。这种方法需要考虑流体的性质、管道的材质和其他一些参数，计算比较复杂，但较为准确。

2.根据流速和雷诺数计算：根据流体在管道中的流速、雷诺数和管道材料等参数，可以使用流体力学原理来计算合适的管径。这种方法需要较多的流体力学知识和计算，适用于复杂的管道系统。

在使用以上方法计算管径时，需要考虑以下因素： 1.流量要求：根据工程或设备的实际需要，确定所需的流量范围。这通常是根据生产工艺或设备性能要求等来确定的。

2.压力损失：根据管道长度、管道材质和流体的性质来计算压力损失，确保流体能够在管道中正常运输。

3.流体性质和条件：根据流体的性质，如密度、粘度等，以及流体和环境的温度和压力等条件，来选择合适的管径。

总之，压缩空气流量及管径计算是工程设计和设备选型中常见的问题，需要根据实际条件和要求来进行准确的计算。通过使用适当的公式和方法，结合相关参数和条件，可以确保工程和设备的正常运行和使用。
