压缩空气管径与流量表压缩空气流量计：压缩空气流量计可以是采用靶式流量计来计量，不仅具有传统孔板、涡轮、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，流量计尤其在小流量、高粘度、易凝易堵、高温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。
应用领域：压缩空气流量计已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量1、测量介质：气体、液体、蒸汽。
2、双排液晶同时显示累计流量和瞬时流量; 3、内部锂电池供电,无需外部电源; 4、微功耗设计,两节+3v锂电池可连续工作一年半以上; 5、空气质量传感器的感应元件不直接与被测介质接触，性能稳定、可靠性高。
6、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
7、范围度宽达10：1~15：1。
8、压缩空气流量计测量范围：正常工作范围，雷诺数为20，000-7，000，000;输出信号不受液体温度、压力、粘度及组份影响。
测量可能范围，雷诺数8，000-7，000，000。
9、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。
10、输出信号：a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
11、电源电压：+24vdc(需要信号输出时提供)。
12、介质温度：普通型a.-40℃～+130℃;b.-10℃～+250℃;13、压缩空气流量计工作压力：0-2.5mpa,法兰夹持连接(注：应用户要求，可提供其它压力等级，需定做)。
14、压力损失：δpδp=1.079*10-6*ρ*v2(式中：δp：压力损失kpa;ρ：被测介质的密度kg/m3;v：被测介质的流速m/s)。
15、壳体材料：碳钢;不锈钢(1cr18ni9ti)。
16、规格(管道内径)20、25、32、40、50、65、80、125、150、200、250、300(大于dn300口径为插入式)。

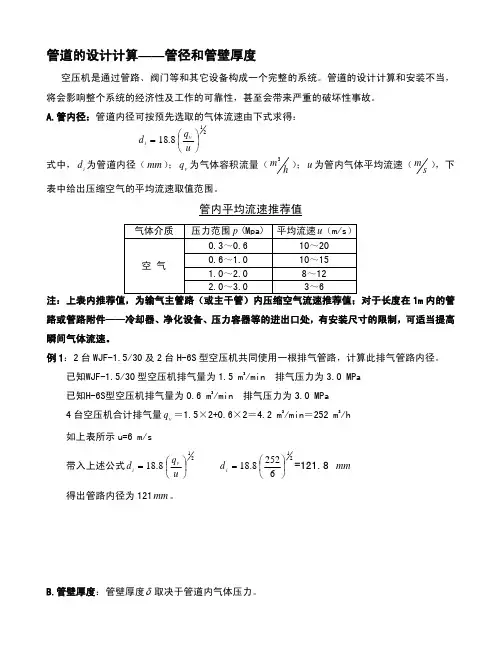

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。
管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。
A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎟⎠⎞⎜⎝⎛u q v 式中，为管道内径（）；为气体容积流量（i d mm v q h m 3）；为管内气体平均流速（u s m ），下表中给出压缩空气的平均流速取值范围。
管内平均流速推荐值气体介质 压力范围(Mpa)p 平均流速（m/s）u 0.3～0.6 10～200.6～1.0 10～15 1.0～2.0 8～12空 气 2.0～3.0 3～6注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。
例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。
已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m v q 3/min＝252 m 3/h如上表所示u=6 m/s 带入上述公式=i d 8.1821⎟⎠⎞⎜⎝⎛u q v =i d 8.18216252⎟⎠⎞⎜⎝⎛=121.8 mm 得出管路内径为121。
mmB.管壁厚度：管壁厚度δ取决于管道内气体压力。
a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。
其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i +−ϕσ2 式中，p 为管内气体压力（MPa）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当c δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时， =1mm。
一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。
管径单位：mm 管径=sqrt(353.68X流量/流速) sqrt：开平方 饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。
因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。
压缩空气流速：12m/s。

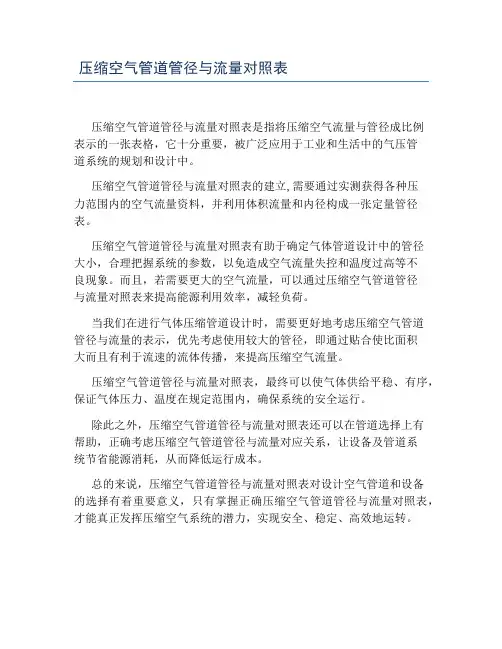

压缩空气管道管径与流量对照表
压缩空气管道管径与流量对照表是指将压缩空气流量与管径成比例
表示的一张表格，它十分重要，被广泛应用于工业和生活中的气压管
道系统的规划和设计中。
压缩空气管道管径与流量对照表的建立,需要通过实测获得各种压
力范围内的空气流量资料，并利用体积流量和内径构成一张定量管径表。
压缩空气管道管径与流量对照表有助于确定气体管道设计中的管径
大小，合理把握系统的参数，以免造成空气流量失控和温度过高等不
良现象。
而且，若需要更大的空气流量，可以通过压缩空气管道管径
与流量对照表来提高能源利用效率，减轻负荷。
当我们在进行气体压缩管道设计时，需要更好地考虑压缩空气管道
管径与流量的表示，优先考虑使用较大的管径，即通过贴合使比面积
大而且有利于流速的流体传播，来提高压缩空气流量。
压缩空气管道管径与流量对照表，最终可以使气体供给平稳、有序，保证气体压力、温度在规定范围内，确保系统的安全运行。
除此之外，压缩空气管道管径与流量对照表还可以在管道选择上有
帮助，正确考虑压缩空气管道管径与流量对应关系，让设备及管道系
统节省能源消耗，从而降低运行成本。
总的来说，压缩空气管道管径与流量对照表对设计空气管道和设备
的选择有着重要意义，只有掌握正确压缩空气管道管径与流量对照表，才能真正发挥压缩空气系统的潜力，实现安全、稳定、高效地运转。
小时平均耗量(m3/h)负荷不平衡系数实用附加系数计算耗量(m3/h)计算耗量(m3/min)工作压力绝压(MPa)工作温度(℃)工况流量(m3/h)假定流速(m/s)管道计算内径(m)管道圆整内径(m)实际流速(m/s)流体摩擦系数工况下密度(kg/m3)重力加速度(m/s2)管道长度(m)直管段摩擦阻力损失(MPa)符号Qcp k1k2Q J Q j P t Q vνD i D Iνaλρg LΔP f 数值172.8 1.2 1.15238.5 3.970.652540.0100.0380.05 5.660.02228.329.83600.0229.675使用说明1.压缩空气常用流速为：车间8～15m/s厂区8～10m/s。
2.压缩空气管道绝对粗糙度k取0.2mm，流体摩擦系数近似取值见《动力管道设计手册》P345页表5-119。
耗量计算管径计算压力损失3.压缩空气工况下密度取值见《动力管道设计手册》P20页表1-34。
4.在近似计算中，管道局部摩擦阻力损失可取直管段摩擦阻力损失的10%～50％，其中厂区取10％～15％，车间取30％～50％。
5.管道压力损失的裕度系数取1.05～1.15。
6.利用本表公式计算压力损失时，总压力损失应小于起点压力的10%，当总压力损失达到起点压力的10%～20%时，气体介质密度应取平均密度。
局部摩擦阻力损失系数局部摩擦阻力损失(MPa)裕度系数总阻力损失(MPa)压降比ΔP k C hΔP t0.30.007 1.10.031 4.8%损失计算。
