《组合体的尺寸标注》课件

制造过程的必要步骤
尺寸标注是组合体制造过程清晰准确的必要环节，保证组合体在制造过程中不出现偏差。
精确度和一致性的保障
尺寸标注可以确保组合体的精确度和一致性，避免组合体制造和使用中出现误差和偏差。
标准化的制造过程
尺寸标注可以标准化组合体的制造过程，提高制造效率和质量。
如何进行尺寸标注？
正确的尺寸标注方法可以提高标注效果，减少误差。尺寸标注方向应是最容易被观察到的方向，先标注主要的尺寸，再标注次要的尺寸，标注应平稳、对正、无交错。
1 制造工艺的必要环
节
尺寸标注是制造组合体的必要环节之一，保证组合体的精确度、一致性和制造效率。
2 正确的方法和符号
正确的标注方法和符号可以提高标注效果，减少误差，提高制造效率和质量。
3 与制造工艺紧密相
关
尺寸标注是制造工艺中与组合体相关联的环节之一，对组合体的精确度和一致性有重要影响。
组合体的尺寸标注
# 组合体的尺寸标注组合体是由多个基本几何体组成的三维物体，尺寸标注是制造组合体的必要步骤，确保组合体的精确度和一致性。
什么是组合体？
组合体是由多个基本几何体组成的三维物体，包括长方体、圆柱体、棱柱等。由多个基本几何体组成的组合体要进行尺寸标注，确保组合体制造的精确度，保证组合体的完美。
多个基本几何体的组合体
组合体可以由不同的几何体组合形成，包括了长方体、圆柱体、棱柱等。
精确的制造工艺
组合体的制造需要非常高的精确度和严谨的工艺，确保组合体的精度和一致性。
3D建模和渲染
通过计算机软件的3D建模和渲染技术，可以快速准确地呈现组合体的尺寸和结构。
为什么需要尺寸标注？
尺寸标注是制造组合体的必要步骤。只有尺寸标注清晰准确，才能保证组合体在制造和使用时不出现误差和偏差。尺寸标注可以确保组合体的精确度和一致性。

建筑制图组合体尺寸标注课件

1. 尺寸标注要完整，要能完全确定出物体的形状和大小和各组成部分的相互关系，不遗漏，不重复。
要求标注以下三种尺寸：
1.定形尺寸
确定组合体各基本形体形状大小的尺寸
2.定位尺寸
确定各基本形体之间的相对位置关系的尺寸。
3.总体尺寸
组合体的总长、总宽、总高尺寸
上一级
2.尺寸标注要清晰。
1）尺寸标注在形状特征明显的视图上。 2）相关的尺寸集中标注。
• 3.尺寸标注要正确。 • 4.标注合理。
3、半径、直径、球的尺寸标注（续3）
标注球的半径、直径时，应在尺寸前加注符号“S ”，即“SR ”、“Sφ ”，注写方法同圆弧半径和圆直径
S
4、角度、弧度、弧长的标注
角度的尺寸线应以圆弧表示。此圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号用箭头，若没有足够位置画箭头，可用圆点代替。角度数字应按水平方向注写。
非圆曲线尺寸标拄
坐标标注
网格标注
6、简化尺寸标注
桁架简图尺寸标注方法钢筋简图尺寸标注方法
除桁架简图、钢筋简图以外，一般的单线图如管线图，都可将杆件或管线长度的尺寸数字沿杆件或管线的一侧注写
6、简化尺寸标注（续1）
等长尺寸简化标注方法
相似构件尺寸标注方法
6、简化尺寸标注（续2）
对称构配件尺寸标注方法
•对称符号由对称（细单点长画线）和两端的两对平行线（细实线，长度宜为6～10mm，每对平行线的间距宜为2～3mm）组成。对称线垂直平分两对平行线，两端超出平行线宜为2～3mm。 •对称构配件尺寸线略超过对称符号，只在另一端画尺寸起止符号，标注整体全尺寸，注写位置宜与对称符号对齐。

组合体尺寸标注(分析“尺寸”文档)共10张PPT

水平空心圆柱
学习目标任务引入知识链接任务实施学习小结复习自查
① 形体分析
② 画三视图
学习目标任务引入知识链接任务实施学习小结复习自查
③确定尺寸基准，并标注各形体尺寸
Ф10
Ф32
圆全圆柱部柱底凸筒尺板尺台寸寸
8
10
20 26
24
40 Ф16
40 30
R12
长度基准
总体尺寸分析
宽度基准
学习目标任务引入知识链接任务实施学习小结复习自查
22 × × φ φ 99
RR 99
44 66
10 2277
步骤：
① 形体分析
② 确定尺寸基准 ③ 标注各形体尺寸
④ 检查调整
学习目标任务引入知识链接任务实施学习小结复习自查
任务实施
一. 进行形体分析
如确★同要确尺定要将通要确要定确★通同将将确确同定要定尺2要确将定确同通将3定2★ 何定轴符定寸形符确常符定符形定常轴确位确定定轴位符形寸符定确位定轴常确位标标标标标标表各的合各尽尺合定以合组合尺各以的定定组组的尺合尺尽合组定尺各的以定尺注注注注注注达基圆国基量寸国组组国合国寸基组圆组组合合圆寸国寸量国合组寸基圆组组寸尺尺尺尺尺尺支本柱家本注尽家合合家体家尽本合柱合合体体柱尽家尽注家体合尽本柱合合尽寸寸寸寸寸寸座体、标体在量标体体标总标量体体、体体总总、量标量在标总体量体、体体量的的的的的的零之圆准之视在准各对准长准在之对圆各注各长长圆注准在视准长各注之圆对各注的基基基如注方注形件间锥的间图反的部称的、的反间称锥部在部、、锥在的反图的、部在间锥称部在本本本何意法意状表的相的有相之映有分平有总有映相平的分反分总总的反有映之有总分反相的平分反要要要事和事、小达形对径关对外形关形面关宽关形对面径形映形宽宽径映关形外关宽形映对径面形映求求求项步项结？支状位向规位。体规状、规、规体位、向状位状、向位规体。规、状位位向、状位构骤座、置尺定置特定大重定总定特置重尺大置大总总尺置定特定总大置置尺重大置零和结的寸。的征。小要。高。征的要寸小特小高高寸特。征。高小特的寸要小特件大构尺，尺明及底的明尺底，及征及的的，征明的及征尺，底及征寸一寸显相面尺显寸面一相明相尺尺一明显尺相明寸一面相明和。般。的对或寸的。或般对显对寸寸般显的寸对显。般或对显大注视位端。视端注位的位。。注的视。位的注端位的小在图置面图面在置视置在视图置视在面置视？非上的以上以非的图的非图上的图非以的图圆。尺及。及圆尺上尺圆上。尺上圆及尺上视寸回回视寸寸视寸视回寸,,,,并并并并图标转转图标标图标图转标尽尽尽尽上注体体上注注上注上体注直量量量量，完的的，完完，完，的完与与与与立底肋圆全轴轴圆全全圆全圆轴全定定定定圆板板弧，线线弧，，弧，弧线，形形形形柱半不作作半不不半不半作不尺尺尺尺筒径遗为为径遗遗径遗径为遗寸寸寸寸应漏基基应漏漏应漏应基漏集集集集标，准准标，，标，标准，中中中中注不。。注不不注不注。不在在在在在重在重重在重在重一一一一投复投复复投复投复起起起起影。影。。影。影。。。。。为为为为圆圆圆圆弧弧弧弧的的的的视视视视图图图图上上上上。。。。

14级汽修第五章组合体第二节组合体视图尺寸标注

⑷ 每个尺寸——一般只标注一次 ——标注在反映该结构最清晰的图形上 ⑷ 尺寸配置合理功能尺寸直接注出同一要素的尺寸应尽可能集中标注尽量避免在虚线上标注尺寸
2. 尺寸的基本要素尺寸界线三要素尺寸线尺寸数字（需要时包括计量单位）
尺寸界线尺寸数字尺寸线间距约7mm 尺寸界线超出尺寸线约3～4mm
4
30
φ 24 φ 14
14
★总体尺—总体尺寸注意：
12 4
24
◆一端为同心孔的回转体
不注该方向的总体尺寸
2xφ 16
32 60 52
◆顶面不是回转面而是平面
应标注总高
但尺寸不能封闭
R14 φ8
R8
26
18
30
30
12
32 44
φ8
42
4
30
φ 24 φ 14
四、掌握正确的尺寸标注方法
总体尺寸、定位尺寸、定形尺寸可能重合，这时需作删减，以免出现多余尺寸。
举例
100 75
基准 190 30 40
105 75
85
45° 30 180 基准
50
4-12
68
形体分析
110
90
逐个标注每一基本形体的定形、定位尺寸
基准
90
55
标注总体尺寸
举例

基准基准 ★ 注圆筒尺寸 ★ 注底板尺寸 ★ 注侧板尺寸 ★ 注总体尺寸检查、调整
二组合视图中的尺寸种类
1.基本方法——形体分析法
将组合体分解为若干个基本体和简单体，在形体分析的基础上进行尺寸标注。
2.基本概念
定形尺寸—确定各基本体形状和大小的尺寸。

组合体的尺寸标注ppt课件

圆及圆弧尺寸注法
圆的直径
尺寸数字前标加注“ Φ ” 尺寸线通过圆心
尺寸数字不可被任何图线通过
圆弧半径
尺寸数字前加注 “ R ” 尺寸线一般应通过或指向圆心
角度尺寸
90°
30° 45° 15°
尺寸线画成圆弧，其圆心为该角的顶点；
角度的尺寸数字一律水平书写，一般注写在尺寸线的中断处。
必要时也可注写在尺寸线的上方、外侧或引出标注。
注意：当组合体的某一方向具有回转结构时，由于注出了定形、定位尺寸，该方向的总体尺寸不再注出。
请找出下面组合体的总体尺寸
请找出如下组合体视图的总体尺寸
√ √
√
√
组合体尺寸标注举例1
2
形体分析
由定哪些形基尺本寸体
组成确定各基本体形状大小的尺寸
1
确定定长位、尺宽寸、高
三个方向的尺寸
确定各基本体间
总体尺寸有时可能就是某形体的定形或定位尺寸，这时不再注出。当标注总体尺寸后出现多余尺寸时，需作调整，避免出现封闭尺寸链。
调整
有多余尺寸
2.当组合体的某一方向具有回转结构时，由于注出了定形、定位尺寸，该方向的总体尺寸不再注出。
多余尺寸
多余尺寸
3.尺寸的清晰标注
(1)应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。
1、定形尺寸
确定组合体中各基本形体大小的尺寸
基本体的定形尺寸标注
六四棱柱
四棱台
圆柱
圆台
球
练习：常见基本形体的尺寸标注
S
三、完全地标注尺寸
2、定位尺寸
确定组成组合体的各基本形体之间的相对位置尺寸

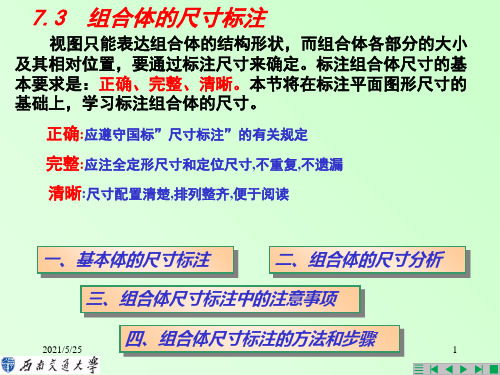

组合体的尺寸标注PPT优秀课件

不好
19
在长度和高度方向上， U形板的定形尺寸以及圆孔的定位尺寸，都应集中标注在主视图上。
而在长度和宽度方向上，底板的定形尺寸以及两小圆孔的定形和定位尺寸，都应集中标注在俯视图上。
有关联的尺寸集中标注在一个视图上
2021/5/25
20
❖8. 标注尺寸要排列整齐，同一方向上几个连续尺寸应尽量标注在同
不合理
合理
封闭尺寸
2021/5/25
15
❖ 4. 当以对称平面为尺寸基准时，应标注完整的尺寸，而不能只标注一半。
错误
正确
对称图形的尺寸标注示例
2021/5/25
16
❖ 5. 半径尺寸只能标注在显示圆弧的视图上。
错误标注半径尺寸
正确标注半径尺寸
半径尺寸标注示例
2021/5/25
17
❖ 6. 较大圆柱体或圆柱孔的直径尺寸应尽量标注在投影为非圆的视图
位尺寸20。
高度方向的尺寸基准为底板的底面；由此标出圆筒上小圆柱孔的
中心高22。
12
三、组合体尺寸标注中的注意事项
❖ 1. 当组合体出现交线时，不能直接标注交线的尺寸，而应该标注产生交线的形体或截面的定形、定位尺寸。
具有斜截面或缺口的基本体的尺寸标注示例
2021/5/25
13
❖ 2. 确定回转体的位置时，应确定其轴线，而不应确定其轮廓线。
2021/5/25
4
2021/5/25
（1）定形尺寸——左图中的蓝色尺寸。这类尺寸确定各基本体的大小。
如50、30、7 这三个尺寸
确定底板的长、宽、高；
如20、12、（20）这三
个尺寸确定圆筒的大小

4.组合体及尺寸标注收集资料

110
45°
50
视图表示物体的形状, 而其真实大小以所注的尺寸为依据。
标注尺寸的基本要求
正确：要符合国家标准的有关规定。完全：要标注制造零件所需要的全部尺寸，
不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。合理：标注的尺寸要符合设计要求及工艺
要求。
标注尺寸的基本规则
⒈ 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。
2.分解形体对投影
分解形体 —— 参照特征视图，分解形体。
对投影 —— 利用“三等”关系，找出每一部分的三个投影，想象出它们的形状。
3.综合起来想整体
在看懂每部分形体的基础上，进一步分析它们之间的组合方式(表面连接关系）和相对位置关系，从而想象出整体的形状。
4.面形分析攻难点
一般情况下，形体清晰的零件，用上述形体分析方法看图就可以解决。但对于一些较复杂的零件，特别是由切割体组成的零件，单用形体分析法还不够，需采用面形分析法，对各切割面的投影进行分析、检查。

R
好！

不好！
2、同心圆柱的直径尺寸，最好注在非圆的视图上。
4×
4×

好！
不好！
3、内形尺寸与外形尺寸最好分别注在视图的两侧。

好！
不好！
六. 尺寸标注应合理
如尺寸标注应尽量符合零件的加工顺序
1×45°
加工顺序：
2×6 20
36
作图：34被从画52、、1切反被、选先再检确形映切进比画逐查定体形行例出个、主体1形，原画描的视主23体定始出深投的图要分图的被。影投（的特析幅基切影用投征。；本割(面先影的布形部左主方视图体分视向图，的析图。画画投各法、）基影投检后准。影查俯线。）视。）

组合体的尺寸标注PPT课件

27
第27页/共54页
轴承座
2021/8/21
28
第28页/共54页
圆筒2 支撑板3
凸台5 肋板4
底板1
2021/8/21
29
第29页/共54页
2021/8/21
2. 选定位尺寸基准
长度方向尺寸基准
宽度方向尺寸基准
高度方向尺寸基准
第30页/共54页
轴承座左右对称，因此长度方向的尺寸基准为其对称面（即主、俯视图中的垂直中心线）；
• 尺寸配置要合理
2021/8/21
2
第2页/共54页
3、尺寸三要素(－1984)
图样上标注的每一个尺寸，一般由尺寸界线、尺寸线和尺寸数字组成，其相互间的关系如下：
尺寸界线尺寸线尺寸数字
间距约7mm 尺寸界线超出尺寸线2～34mm
2021/8/21
3
第3页/共54页
3、尺寸三要素(－1984)
（2）.完整回转体或回转孔的尺寸（底板角上的小孔尺寸和圆盘上的均布小孔尺寸除外），最好集中注在非圆视图上；圆盘上均布小孔的定位尺寸和大小尺寸应集中注在反映它们的个数和分布位置最清楚的视图上。
2021/8/21
20
第20页/共54页
四、尺寸的清晰布置
（3）.组合体中每个简单形体的尺寸，应集中注在反映该形体的形状和位置特征最清晰的视图上。
(a)
2021/8/21
(b)
第11页/共54页
(c)
11
4、尺寸标注方式
（4）角度尺寸
标注角度的尺寸界线应沿径向引出。
标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点。
角度的数字一律写成水平方向，一般注写在尺寸线的中断处。必要时也可注写在尺寸线的上方或外面，狭小处可引出标注。

第五章 2 尺寸标注基础及组合体的尺寸标注

5
9 15 18
18
9 25
清晰
25
不清晰
3. 同轴回转体的直径，应尽量标注在非圆视图上
16 6
ø1 2 ø8 ø3 0
4. 相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交
19
15
6
9
18
6
12
5
5
18
9 25
习题：标注尺寸
(1) 标注定形尺寸
运用形体分析法标注定形尺寸，对于共用的尺寸只标注一次。
5.尺寸应该尽可能标注在轮廓线外面，应该尽量避免在虚线上标注尺寸
33
1.
ø14
同
ø8
18
一
形
ø1 8
ø3 0
体
10 35 55
的
尺
9
18 10 3
10
寸
应
该
40
尽
R10
20
量
集
30
50
中
标
注
2×ø10
2. 尺寸应该标注在反应形体特征的视图上
19
15
6
9
56 18 12
18
6
12
5
9
R6
R6
19
14
注意：对于
共用的尺寸
14
只标注一次。
6
9 11
31
52 44
总体尺寸
24 8
40
2. 尺寸基准：确定尺寸的起点称为尺寸基准。
通常选择组合体的底面、大的端面、对称面、轴线等作为尺寸基准。
高度方向基准
宽度方向基准

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(二) 尺寸的组成
1. 尺寸的组成 2. 尺寸线终端的放大图 3. 尺寸界线 4. 尺寸线 5. 同一张图上，数字及箭头的大小应保持一致
1. 尺寸的组成
尺寸数字
数字高度约3.5毫米
箭头
尺寸界线
尺寸线
尺寸的组成: (1) 尺寸界线（细实线）
(2) 尺寸线（细实线） (3) 尺寸数字 (4) 尺寸终端
5
5
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
12. 弦长及弧长
︵
20
21
6
30
(1) 标注弧长时，应在尺寸数字上方加注符号“⌒ ”。 (2) 弦长及弧长的尺寸界线应平行于该弦的垂直平分线，当弧较大时，尺寸界线可沿径向引出。
&13. 正方形结构
12 12 12
12
1212
国家标准《机械制图》(GB/T16675.2–2019) 的规定。
完全：尺寸标注要完整，要能完全确定出物体的
形状和大小，不遗漏，不重复。
清晰：尺寸标注要合理，安排要清晰。
基本体的尺寸标注
一个尺寸
二个尺寸
定形尺寸
切割体的尺寸标注、清晰
1.形体分析
1:5
h h
5. 斜度和锥度
1:5 30°
1:3 30°
(1) 斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 (2) 符号的线宽为h/10。
1:3
6. 大圆弧
在图纸范围内无法标出圆心位置时，可以如图所示进行标注
1 8
7. 球面
标注球面直径或半径时，应在“”或“R ”前面加注
符号“S ”。对标准件，轴或手柄的前端，在不引起误解的情况下，可以省略符号“s” 。
尺寸标注
(一) 基本规定 (二) 尺寸的组成 (三) 尺寸标注示例
(一) 基本规定
25 25
100
不以mm为单位需注出单位符号
25 40
25 40
55
55
10cm
1.机件的真实大小应以图上所注尺寸数值为依据，与图形的大小及绘图的准确度无关。 2.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 3.机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 4.图样中的尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称。
组合体尺寸标注举例
轴承座的尺寸标注
数字与箭头太小
数字与箭头太大
数字要采用标准字体，且书写工整，不得潦草。在同一张图上，数字及箭头的大小应保持一致。
(三) 尺寸标注示例
1. 线性尺寸 2. 角度尺寸 3. 圆的直径 4. 圆弧半径 5. 斜度和锥度 6. 大圆弧 7. 球面 8. 板状类零件 9. 狭小部位的注法 10. 小半径注法 11. 小直径注法 12. 弦长及弧长 13. 正方形结构 14. 对称机件
3. 圆的直径
(1) 直径尺寸应在尺寸数字前加注符号“”。
(2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直径。
4. 圆弧半径
(1) 半径尺寸数字前加注符号“R ”。 (2) 半径尺寸必须注在投影为圆弧的图形上，
且尺寸线或其延长线应通过圆心。 (3) 小于或等于半圆的圆弧应注半径尺寸。
4. 尺寸线
尺寸线与轮廓线不平行尺寸线成为轮廓线的延长线
尺寸线成为中心线的延长线尺寸线与中心线重合尺寸线与轮廓线重合
(1) 尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2) 标注线性尺寸时，尺寸线必须与所标注的线段平行。
5. 同一张图上，数字及箭头的大小应保持一致
4. 内形尺寸、外形尺寸应分别标注在视图的两侧
5.同轴回转体的直径，应尽量标注在非圆视图上
6. 应该尽量避免在虚线上标注尺寸
1. 尺寸应该标注在反应形体特征的视图上
2. 同一形体的尺寸应该尽量集中标注
3. 尺寸排列要清晰，平行的尺寸应按“大尺寸在外，小尺寸在内”的原则排列
4. 内形尺寸、外形尺寸应分别标注在视图的两侧
尺寸线间距大于7毫米
尺寸界线超出箭头约25毫米
2. 尺寸线终端的放大图
b 57.226
正确
57.226
57.226 4b
57.226
错误
45°
b
h
3. 尺寸界线
轮廓线作尺寸界线中心线作尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。
16
1. 线性尺寸
12
12
16
（ a）（ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可按图（b）标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°
5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
对组合体进行分解。
2.定形尺寸
确定组合体各组成部分形状大小的尺寸。
3.尺寸基准
确定尺寸位置的几何元素。
4.定位尺寸
确定各基本形体相对位置尺寸
5.总体尺寸
组合体的总长、总宽、总高尺寸。
常见底板、法兰盘的尺寸注法
标注尺寸应注意的问题
1. 尺寸应该标注在反应形体特征的视图上 2. 同一形体的尺寸应该尽量集中标注 3. 尺寸排列要清晰，平行的尺寸应按“大尺寸在外，小尺寸在内”的原则排列
表示剖面为正方形结构尺寸时，可在正方形尺寸数字前加注“” 符号，或用1212表示。
14. 对称机件
120 20
160
当对称机件的图形只画一半或略大于一半时，尺寸线应略超过对称中心或断裂处的边界线，并在尺寸线一端画出箭头。
组合体投影图上的尺寸标注
标尺寸的要求正确：尺寸标注符合国家标准的规定，即严格遵守
8. 板状类零件
t6
标注板状类零件的厚度时，可在尺寸数字前加注符号“t ”。
9. 狭小部位的注法
4
5
323
343
3 2 3 4
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
10. 小半径注法
R5
R3 R3
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
11. 小直径注法
10 10
