新生产工艺管理流程图及文字说明

车间生产工艺流程图车间生产工艺流程图是一种以图形化方式展示车间生产流程的工具。

它通过图形符号和文字说明的方式，清晰地展示了产品从原材料到最终成品的生产过程，帮助生产工人和管理人员更好地理解和掌握整个生产过程，提高生产效率和质量。

一、车间生产工艺流程图的基本要素1. 图形符号：车间生产工艺流程图中使用了一系列图形符号来代表不同的生产工序和操作步骤。

常见的图形符号包括箭头、矩形框、圆形框等，每个符号都有特定的含义和用途。

2. 文字说明：车间生产工艺流程图中的每个图形符号都需要配以文字说明，用来详细描述该工序或操作步骤的具体内容。

文字说明应简洁明了，准确表达每个工序的要求和目标。

3. 连接线：车间生产工艺流程图中的图形符号通过连接线相互连接，形成一个完整的生产流程。

连接线可以是直线或曲线，用来表示工序之间的先后顺序和关联关系。

二、车间生产工艺流程图的编制步骤1. 确定生产工序：首先需要明确产品的生产工序，即产品从原材料到成品的整个生产过程。

可以根据产品的特点和要求，将生产过程划分为不同的工序和操作步骤。

2. 绘制图形符号：根据每个工序的特点和要求，选择合适的图形符号来代表该工序。

可以使用计算机绘图软件或手工绘图工具，将每个工序的图形符号绘制出来。

3. 添加文字说明：在每个图形符号旁边添加文字说明，用来描述该工序的具体内容。

文字说明应包括工序名称、工序要求和目标等信息，以便工人和管理人员能够清楚地理解和执行。

4. 连接工序：根据工序之间的先后顺序和关联关系，使用连接线将各个工序相互连接起来。

连接线应清晰明了，以便读者能够一目了然地看出工序的执行顺序和流程。

5. 完善细节：检查整个流程图的准确性和完整性，确保每个工序都有对应的图形符号和文字说明，并且连接线没有遗漏或错误。

可以根据需要添加其他辅助信息，如工序所需的设备和工具等。

三、车间生产工艺流程图的应用1. 生产指导：车间生产工艺流程图可以作为生产指导的依据，帮助工人清楚地了解每个工序的要求和流程，提高工作效率和质量。

工艺部工艺流程
《工艺部工艺流程》
工艺部是一个企业中非常重要的部门，它主要负责产品的工艺设计、工程技术、生产工艺管理等工作。

工艺部的工艺流程是指对产品的加工制造过程进行规划、组织、控制和改进的活动，通过合理的工艺流程能够提高产品的生产效率、降低生产成本、提高产品质量、提供技术支持等方面发挥着重要的作用。

首先，工艺部需要进行产品的工艺设计和工程技术方案的制定。

在产品设计完成后，工艺部会根据产品的特点和要求，制定相应的工艺流程图和工艺文件，明确产品的加工工序、加工设备、加工工艺参数等内容，保证产品加工的顺利进行。

其次，工艺部需要对生产过程进行监控和控制，确保生产过程中各项工艺参数的稳定和产品质量的稳定。

工艺部需要不断地对生产过程进行监测和分析，及时发现生产过程中的问题并进行调整和改进，确保产品的质量和产量符合企业的要求。

最后，工艺部需要进行工艺流程的优化和改进。

随着市场需求的变化和生产技术的进步，工艺流程也需要不断地进行优化和改进。

工艺部需要密切关注市场的动向和产品的技术要求，及时根据市场需求和技术发展趋势对工艺流程进行调整和改进，确保产品的竞争力和市场占有率。

总之，工艺部的工艺流程管理对于企业的产品质量、生产效率、成本控制等方面都具有非常重要的作用。

只有通过科学合理的
工艺流程管理，企业才能够提高产品质量、降低生产成本，提高市场竞争力。

车间生产工艺流程图车间生产工艺流程图是指将车间的生产工艺按照一定的规范和标准进行图形化的展示和描述。

通过生产工艺流程图，可以清晰地了解整个生产过程中各个环节的顺序、流程和关联关系，有助于提高生产效率、优化生产流程和控制生产质量。

一、车间生产工艺流程图的编制目的和意义车间生产工艺流程图的编制旨在：1. 明确生产工艺流程：通过绘制生产工艺流程图，可以清晰地了解每一个工序的先后顺序、工艺参数和工艺要求，确保生产过程的准确性和稳定性。

2. 优化生产流程：通过对生产工艺流程的分析和比较，可以找出生产过程中的瓶颈环节和不合理之处，进而优化生产流程，提高生产效率和产品质量。

3. 控制生产质量：生产工艺流程图可以匡助工作人员掌握生产过程中的关键环节和质量控制点，及时发现和解决问题，确保产品质量符合标准要求。

二、车间生产工艺流程图的编制步骤车间生产工艺流程图的编制主要包括以下几个步骤：1. 采集相关资料：采集与生产工艺有关的资料，包括工艺参数、工艺要求、设备清单等。

2. 绘制流程图框架：根据实际情况，确定流程图的整体框架，包括工序的先后顺序、工序之间的关联关系等。

3. 绘制工序图形：根据实际情况，逐个绘制各个工序的图形，包括工序的名称、工艺参数、设备要求等。

4. 补充工艺要求：在流程图中添加工艺要求，包括工序的操作规范、产品质量标准等。

5. 完善流程图：对绘制好的流程图进行检查和修改，确保流程图的准确性和完整性。

6. 审核和发布：将绘制好的流程图提交给相关部门或者人员进行审核，并在车间内进行发布和使用。

三、车间生产工艺流程图的常用符号和说明车间生产工艺流程图中常用的符号和说明如下：1. 方框：表示工序，用于表示生产过程中的各个环节。

2. 箭头：表示工序之间的顺序和流向，箭头指向下一个工序。

3. 圆圈：表示检验点或者检验工序，用于表示需要进行检验或者测试的环节。

4. 斜线：表示并行工序，用于表示多个工序可以同时进行。

项目生产工艺流程工艺流程图及文字说明下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!项目生产工艺流程及工艺流程图的详细解析在工业生产中，一个清晰、精确的生产工艺流程和相应的工艺流程图是确保产品质量和生产效率的关键。

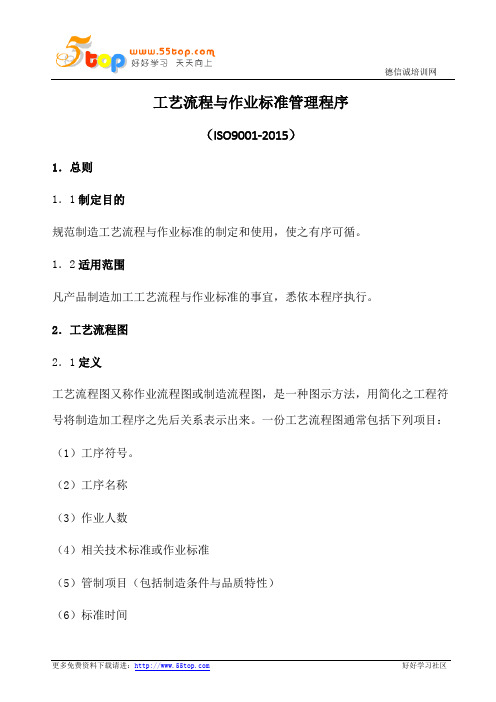

工艺流程与作业标准管理程序（ISO9001-2015）1．总则1．1制定目的规范制造工艺流程与作业标准的制定和使用，使之有序可循。

1．2适用范围凡产品制造加工工艺流程与作业标准的事宜，悉依本程序执行。

2．工艺流程图2．1定义工艺流程图又称作业流程图或制造流程图，是一种图示方法，用简化之工程符号将制造加工程序之先后关系表示出来。

一份工艺流程图通常包括下列项目：（1）工序符号。

（2）工序名称（3）作业人数（4）相关技术标准或作业标准（5）管制项目（包括制造条件与品质特性）（6）标准时间（7）平衡状态2．2工艺流程图使用之符号（1）○：代表操作（或称作业）凡物体被改变任何物理或化学性质，或装上另一物体，或从另一物体上折下，均谓之“操作”或“作业”。

（2）□：检验为了查明品质特性与规格之异同，对于产品数量及品质进行测量、试验、比较或证明，称为“检验”，用“□”表示数量之检验，用“◇”表示品质之检验，用“”表示操作又兼检验（自检）（3）▽：贮存即物品的保存或等待。

（4）D ：延迟由于预定之一行动未即刻发生，而产生的时间空档为非必要者，称为“延迟“。

在工艺流程图里，此符号不常使用，因其中不伴有品质特性或查核点。

（5）：搬运凡有意改变物品的位置，从一处移至另一处，即为“搬运“。

2．3工艺流程图之制作2．3．1管理权责（1）工程部负责生产工艺流程图的制作，于新产品正式量产前完成。

（2）工艺流程图原稿由工程部自存，并复制三份，加盖管制章分发PMC、制造部和品管部各一份。

（3）PMC依工艺流程图编排生产计划，制造部依工艺流程图安排作业分工，品管部依工艺流程图安排品质管制点。

（4）各部门对工艺流程图有意见或建议时，可向工程部提出技术变更申请。

2．3．2工艺流程图之写法（1）工序与检验站名称找出生产过程之主要流程为基干，从原料或零件开始到成品为止之整个过程，垂直地记录下来，其他副流程依进入主流程之先后次序，从旁边插进。

生产工艺流程管理规范引言概述：生产工艺流程管理是企业生产过程中的重要环节，它直接关系到产品质量、生产效率和成本控制。

本文将介绍生产工艺流程管理的规范要求，包括流程规划、流程控制、流程改进、流程监控和流程评估。

一、流程规划1.1 确定生产工艺流程：根据产品特性和生产要求，确定生产工艺流程，包括原材料准备、加工工序和检验环节等。

1.2 制定流程标准：制定标准化的工艺流程，明确每一个环节的具体要求，包括工艺参数、操作规范和质量控制点等。

1.3 设计流程图：将工艺流程用流程图的形式表达，清晰地展示每一个环节的顺序、关系和流向，便于操作人员理解和执行。

二、流程控制2.1 建立操作指导书：编制详细的操作指导书，包括每一个环节的操作步骤、注意事项和安全要求等，确保操作人员按照规范进行生产。

2.2 制定质量控制计划：确定关键工序的质量控制点，制定相应的质量控制计划，包括检验方法、检测设备和抽样标准等，确保产品质量符合要求。

2.3 实施过程监控：通过实时监控设备和数据采集系统，对生产过程进行监控，及时发现异常情况并采取措施进行调整，确保生产过程稳定可控。

三、流程改进3.1 定期开展流程优化：定期评估工艺流程的效率和质量，发现问题和瓶颈，并进行改进，提高生产效率和产品质量。

3.2 引入新技术和设备：及时了解和引进新的生产技术和设备，优化工艺流程，提高生产效率和产品质量。

3.3 培训操作人员：定期进行操作人员的培训，提高他们的技术水平和操作规范，确保他们能够熟练操作和掌握新的工艺流程。

四、流程监控4.1 建立指标体系：制定流程监控的指标体系，包括生产效率、产品质量和安全环保等指标，用于评估和监控工艺流程的运行情况。

4.2 进行数据分析：通过数据采集和分析，对工艺流程进行监控和分析，发现问题和异常情况，并及时采取措施进行调整和改进。

4.3 建立预警机制：建立工艺流程的预警机制，及时发现并预防潜在的问题和风险，确保生产过程的稳定和可靠。

生产工艺管理流程生产技术部接到产品开发需求后，进行产品开发策划并起草设计开发任务书，经公司领导审批后，业务部门根据产品设计开发任务书准备纸张、油墨、印版、烫金等生产材料及生产工艺设备的准备工作，材料、设备准备完成后，安排在印刷车间进行上机打样；打样过程中，由生产技术部组织业务、品质、车间等部门对打样结果进行评审，打样评审通过后，由生产技术部进行送样、签样工作（送中烟技术中心材料部），若签样不合格，需重新进行打样准备；签样完成后，生产技术部根据打样情况形成临时技术标准，品质部形成检验标准，印刷车间根据临时技术标准进生试机生产，生产产品由生产技术部送烟厂进行上机包装测试（若包装测试不通过，生产技术部需重新调整临时技术标准重新试机生产），包装测试通过后，生产技术部根据试机生产时情况形成技术标准。

当月生产需求时，生产技术部按生产组织程序进行组织生产，并同时下达技术标准，印刷车间根据生产技术标准，进行工艺首检，确认各项工艺指标正确无误，进行材料及设备的准备工作，各项工作准备完成后按技术标准要求进行工艺控制，生产技术部对整个生产运行过程进行监督，当工艺运行不符合要求时，通知生产技术部进行工艺调整。

生产结束后，进入剥盒、选盒工序，经过挑选的烟标合格的按成品入库程序进行入库，不合格的产品按不合格程序进行处理。

产吕开发（设计更改）阶段生产工艺控制阶段产品工艺管理流程图业务部生产技术部印刷车间 品质部 输出记录接到设计 更改需求不通过送客户包装测试通过开始接到设计 开发需求公司领导审批产品开发策划打样准备不通过打样的评审 不通过通过送样、签样通过形成技术标 准（临时）形成技术标准审批不通过上机打样试生产形成检验标准设计开发项目组成立通知产品开发任务书上机打样记录产品说明临时印刷作业指导书烟用材料试验评价报告印刷作业指导书接到生 产需求成品入库结束组织生产下达工艺标准工艺监督工艺改进是工艺首检材料准备 设备准备工艺运行控制不通过 运行判定通过剥盒、选盒合格 否过程质量监督成品质量监督不合格 控制程序生产工作单换版通知单生产操作记录表过程检验记录工艺检查记录表工艺记录表工艺更改通知单成品检验记录7剥盒选盒剥盒：1、按要求领用半成品，分牌、分批进行剥盒；2、剥盒时应注意：①四周纸边应先剥除②剥除其它纸边时应向烟标底面方向拗，以减少烟标翻白情况出现③当有出现毛边等质量问题时，应进行处理后方可放入下一道工序；3、按要求将产品分号堆放整齐，并附上流程卡；4、及时将剥除的纸边清理干净，保持剥盒环境选盒：1、按要求领用包装材料、标签，不得错领错用；检查标签上的牌号、数量、日期、装箱工号是否字迹清晰、完整、规范、正确，并在成品箱(包)指定位置(侧面、正中)贴上合格条码标签，不得重复张贴；2、正确掌握各种印品质量要求，按要求收齐商标执行100%的检验并剔除不合格品，不得在成品中夹带废品或把正品当作废品处理；3、严格区分成品、废品，成品按规定装箱或打包，按公司托盘包装要求或临时通知要求堆放于托盘上，废品按相关要求送至废品库。
